HP182T (Toestel of techniek)

door Frans @, Bredene, Belgiƫ, 18-01-2023, 11:38 (436 dagen geleden) @ Frans

[image]
[image]
[image]

Ik blijf toch nog even stilstaan bij die schakeling van de Flood Gun.

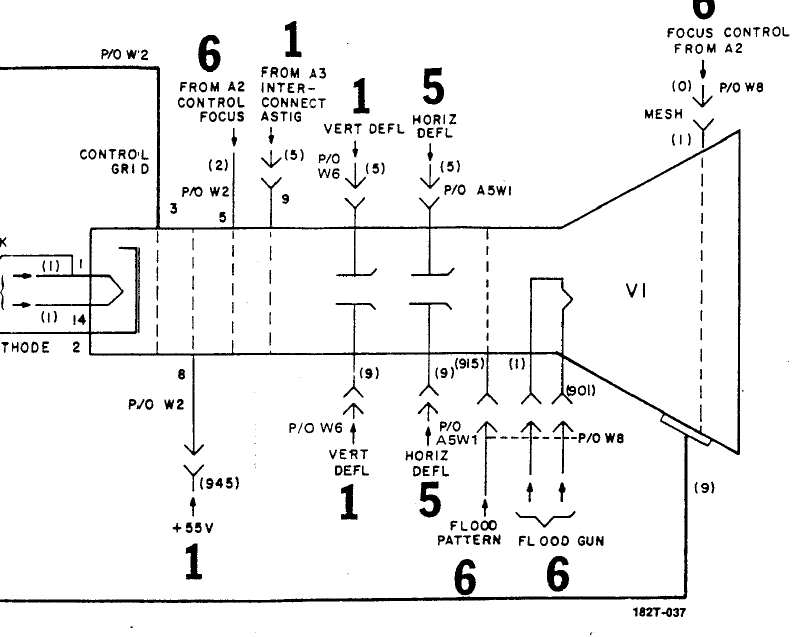

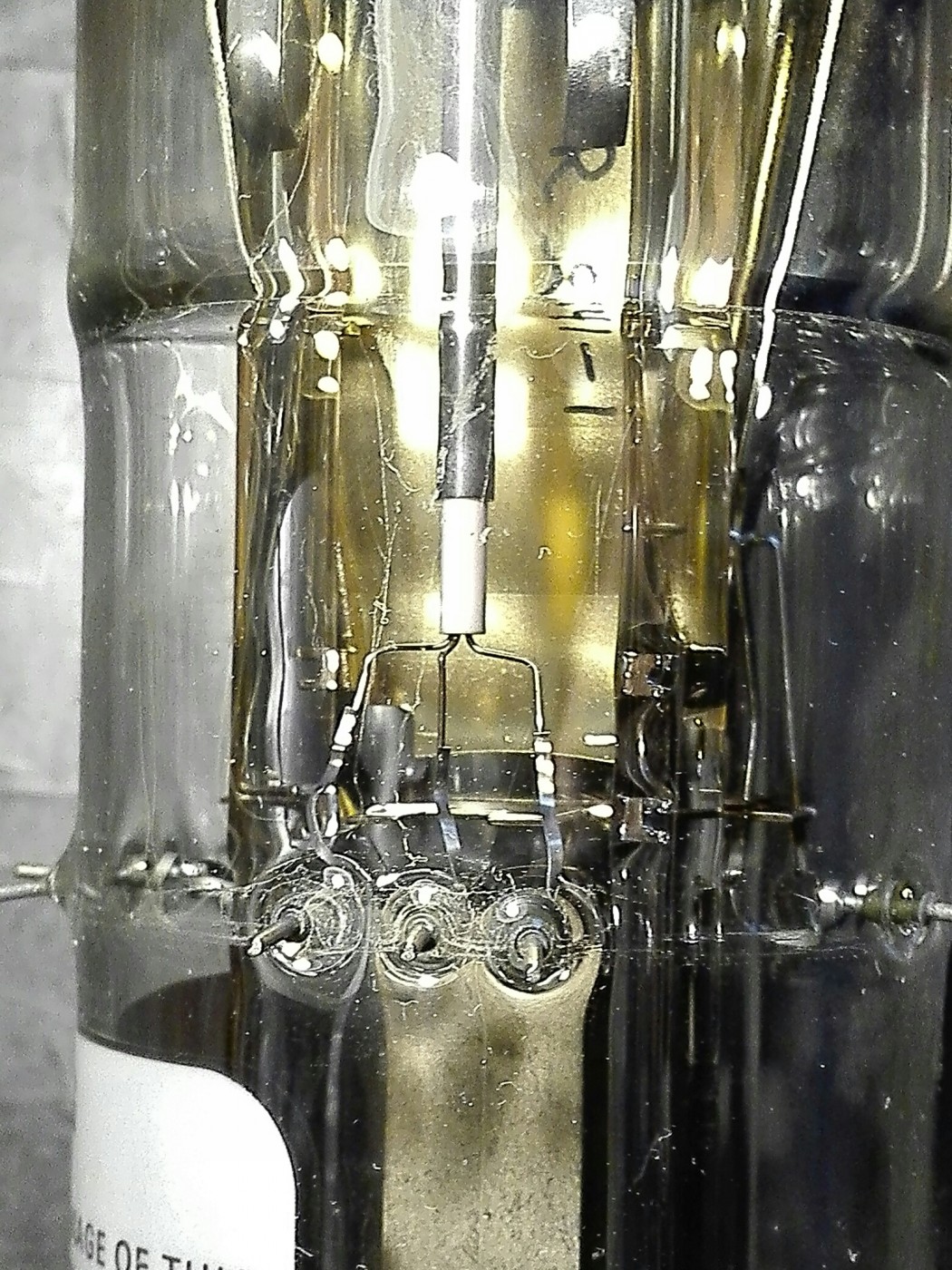

Tussen aansluiting P1 en P901 meet ik 6,7ohm , dat ziet er uit als een filament op de tekening
van de buis.

Volgens de uitleg van Kris zou die Flood Gun niets te maken hebben met de BG verlichting

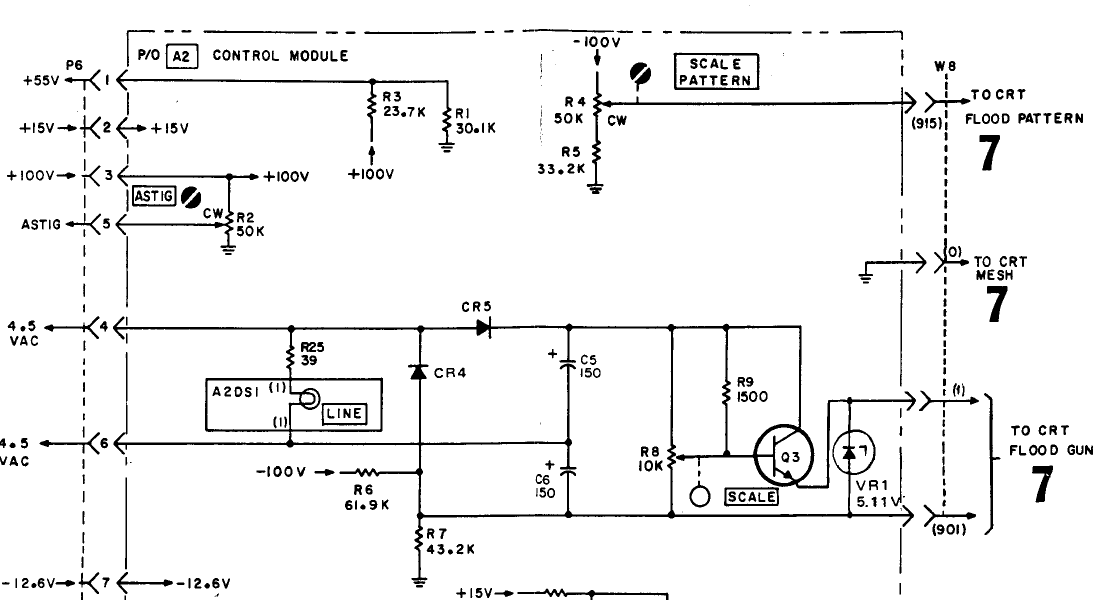

maar als je op het schema kijkt lopen die aansluitingen van flood gun naar de schakeling
waar Q3 en de potmeter Scale en scale is de regeling van de helderheid van de BG verlichting

Het is dus wel zoo als je de draden van P1 en P901 loskoppelt dan werk de BG verlichting niet meer.

Dan hebben we nog P915 Flood Pattern dat is een rooster in de buis en deze gaat in het schema
naar Scale Pattern.

Dus heel die schakeling rond "Flood Gun" heeft wel degelijk iets te maken met de BG verlichting
of heeft die Flood Gun nog een funtie ?

Mvg
Frans,
