Philips Trafo aansluitingen vraag (Algemeen)

door soundman2 , Wouw, 25-01-2023, 19:26 (457 dagen geleden) @ Peter1952
Gewijzigd door soundman2, 25-01-2023, 19:43

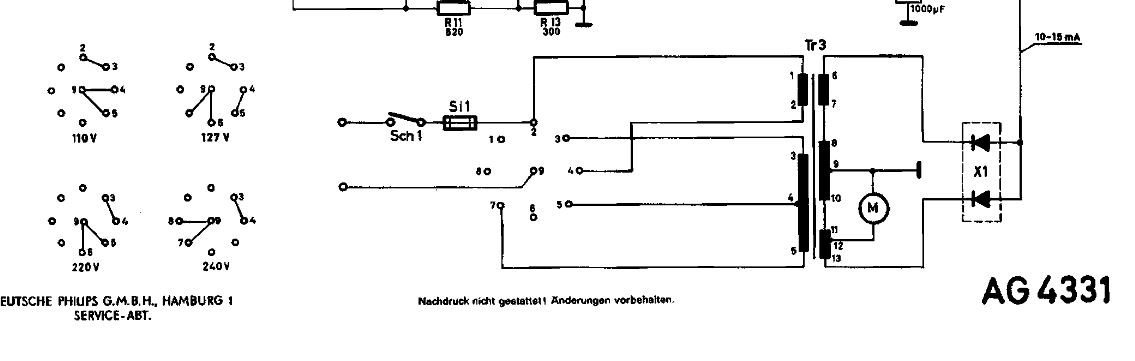

Beste Rob, deze versterker komt uit de Philips AG4331, het schema staat in de schematheek.
Daarin staat ook hie je de trafo moet aansluiten.
Deze trafo heeft twee wikkelingen die je io een bepaalde manier in serie of parallel moet zetten voor bepaalde netspanningen.

Eigenlijk is de juiste grammofoon de AG4250, het is dezelfde versterker, maar heeft een controlelampje, echter het schema van de AG4259 staat niet in de schematheek.

Succes!

Groeten,
Peter

Als ik naar de doorverbindingen van de carousel kijk kan het niet goed werken. Kijk bijv eens naar 110 Volt wat er doorverbonden wordt.

Dat komt doordat de nummers van de trafo niet corresponderen met die van de carousel. Dat werkt zeer verwarrend.Als die er dus niet meer aan zit, wordt het uitzoeken. Dat kan met een kleine spanning op de secundaire.
Je vind dan twee wikkelingen van 110V en een daarvan zit nog een stuk vast van 20 Volt.
