Voeding LM386 audio versterker IC (Toestel of techniek)

door Piet van der Pol , 24-04-2023, 21:32 (578 dagen geleden) @ Maurice

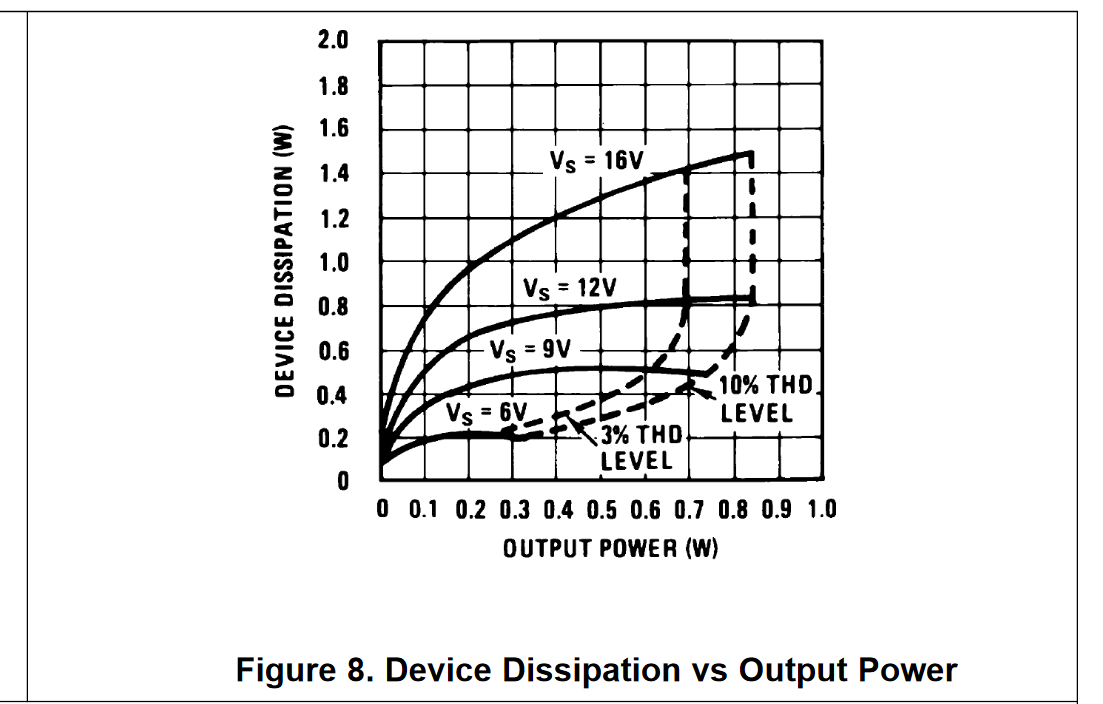

Deze grafiek geeft voor verschillende spanningen het warmteverlies in het IC, bij verschillende uitgangsvermogens. De grafiek geldt voor 8 Ohm. Bij 9V en ongeveer 0,7W uitgangsvermogen is het verlies ongeveer 0,5W. Dus samen 1,2W. Dus 1,2W/9V = 0,133A.

Piet
