Schema SR160S cassette recorder (Toestel of techniek)

door soundman2 , Wouw, 29-06-2023, 18:14 (598 dagen geleden) @ Ludo
Gewijzigd door soundman2, 29-06-2023, 18:15

Dat is het gevolg van m.i. een verkeerde tekenwijze.
Ik ben gewend dat DC van boven naar beneden loopt en signaal van links naar rechts in grote lijnen dan.
Ik keek dus naar de transistorsymbolen.

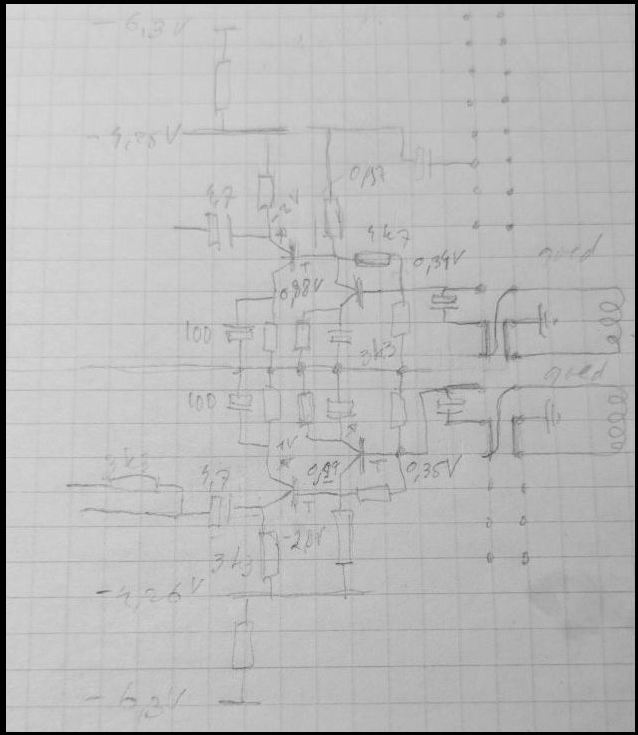

Maar ik kan het schema neerzetten hoe ik wil, ik kan het naar wens elke graad roteren, spiegelen etc.
Helaas kon ik bij deze tekening het contrast niet hoger maken.

[image]
