Zomaar over elektronische klokken, wie nog meer?

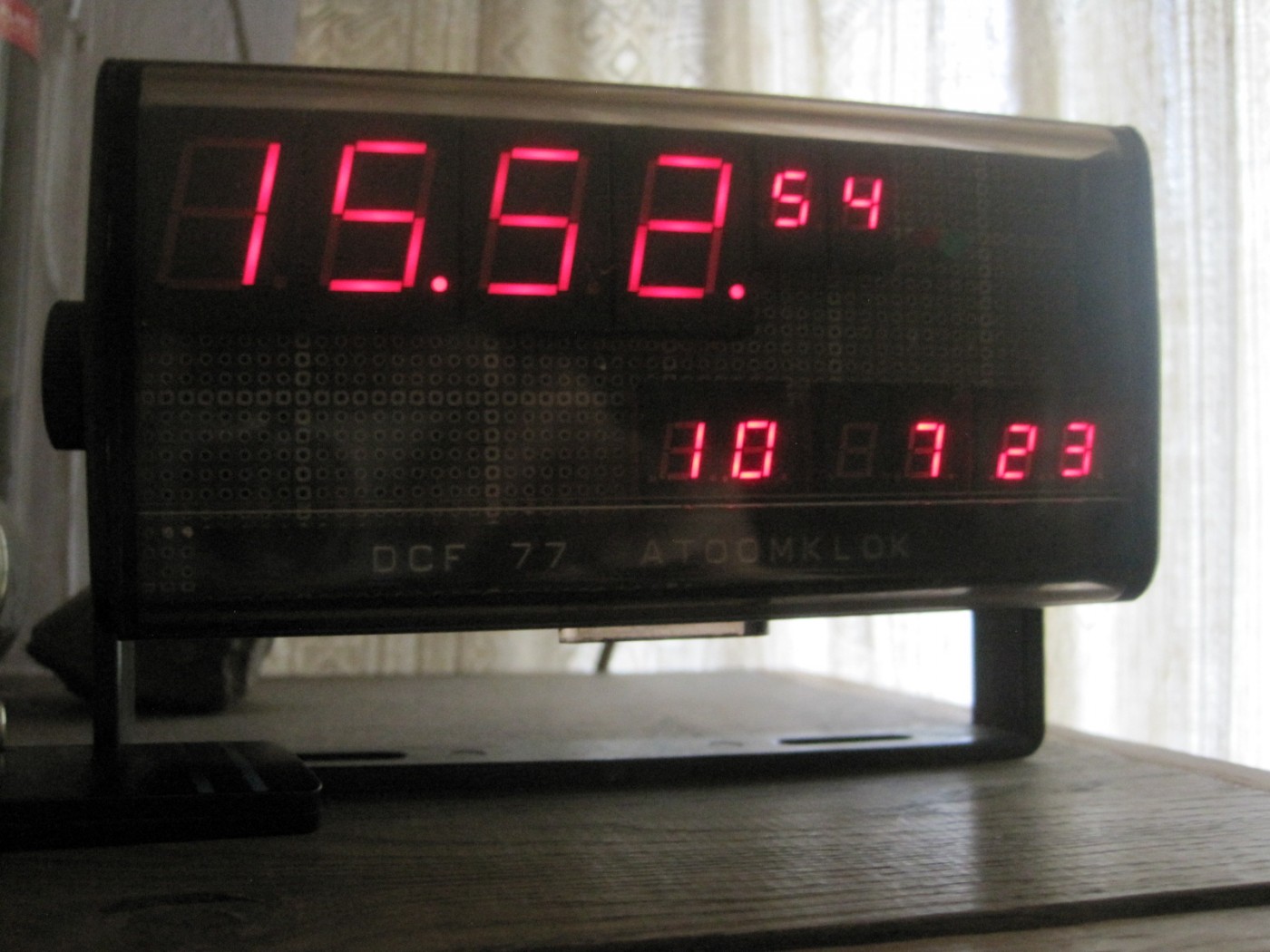

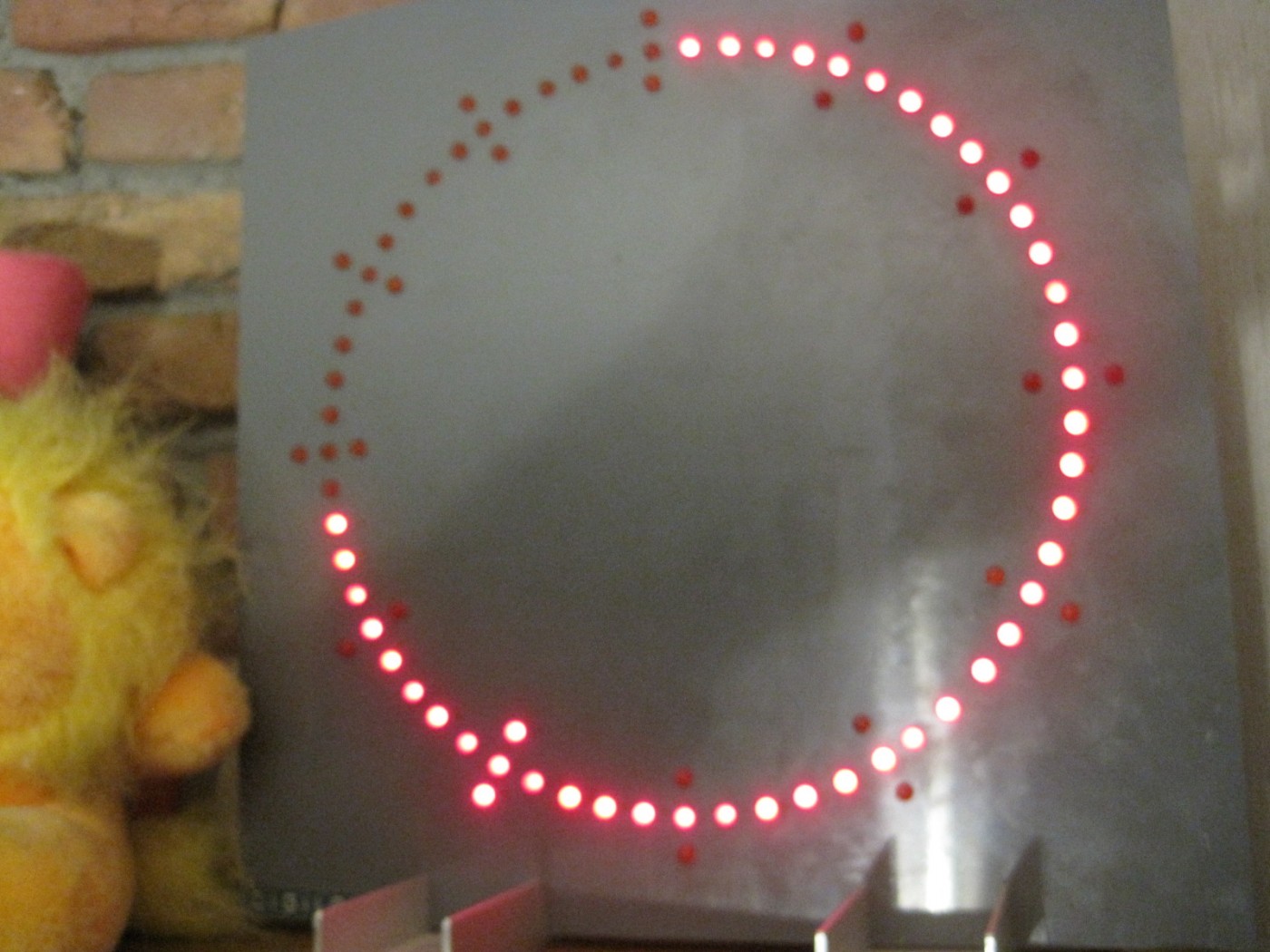

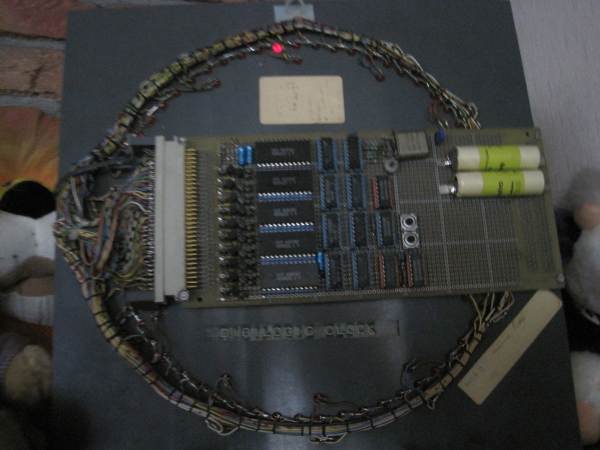

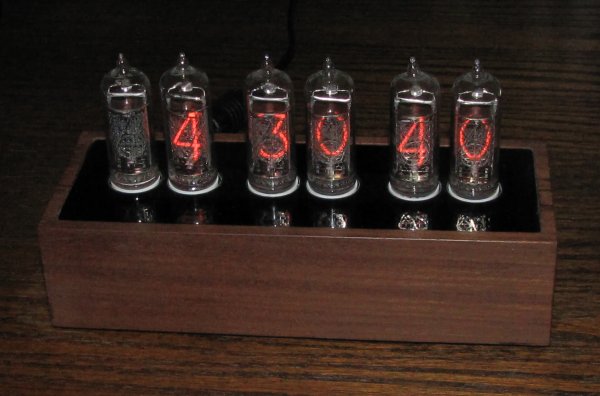

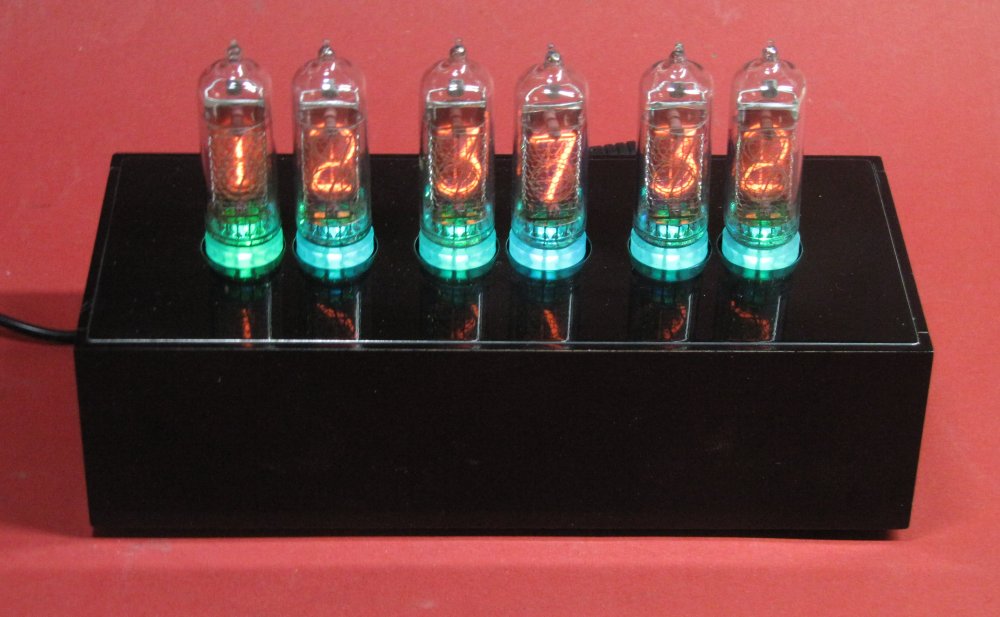

Erik heeft jaren geleden bouwpakketjes aangeboden met Russische buisjes.
Die heb ik gekocht en in 2015 gebouwd (en dan de foto om kwart over acht genomen):

Ik vond het wel een grappig ding indertijd, was ook leuk om te bouwen, maar ik gebruik 'm eigenlijk niet. Is toch weer een tientje stroom elk jaar...

Deze klok is in 2010 gemaakt met ZM1040 buizen uit een oude lift etage indicatie.
Werkt dag en nacht als een speer, gewoon op de netfrequentie.
Heb er later nog wel een betere netfilter ingezet omdat het lichtnet steeds meer vervuilt.
Groet, Ben

Hallo forum lezers,

IK heb de afgelopen 15 jaar ook heel wat kloken gemaakt en ook gepubliceerd op dit forum.

De eerste klok heb ik gemaakt van een Philips Pandicon buis ZM1200. Dit is een buis met 14
Nixie buizen in één behuizing. Als tijdbron wordt gebruik gemaakt van het DCF signaal. Om het aflezen makkelijk te maken staat er onder de buis een gegraveerde plexieglas plaat.
Deze heeft bij goede DCF ontvangst een blauwe kleur. Bij slechte ontvangst loopt de klok gewoon door op een interne bron echter het licht op het plexiglas wordt rood

De tweede klok is ook gemaakt met een Pandicon buis van Philips type ZM1200 echter deze heeft als tijd/datum referentie een GPS signaal. Ook hier veranderd de kleur van de tekst als de ontvangst niet goed is. Bij goede ontvangst is de kleur geel

De derde klok heeft heel veel onderzoek werk in beslag genomen. Het blijkt dat in het DCF signaal nog bits ongebruikt waren en dat daar door een bedrijf een weersverwachting voor de komende vier dagen verstuurd werd voor alle landen in Europa. Niet zomaar een voorspelling op basis van de druk veranderingen maar een echte weervoorspelling. Deze informatie is zwaar gecodeerd en beschermd met copyright. Toch is het me gelukt om deze informatie te decoderen. Door de traagheid van het DCF signaal en de beperkte bits die beschikbaar zijn duurt het een paar uur voordat de weervoorspelling voor een land beschikbaar is. Hieronder zie je de technische uitvoering.

Het gebruikt LED display:

Voorbeelden van weergave:

Als laatste klok de uitvoering met de Philips EIT buis. Als referentie wordt het GPS signaal gebruikt.
Op 10 buizen wordt van links naar rechts de Uren,minuten,seconden,jaar en maand weergegeven.
Deze buizen hebben een eigen geheugen en tel systeem waarmee tot 10 geteld kan worden.
Het zou dus kunnen gebeuren dat er iets fout is gegaan en dan zou bijvoorbeeld het uur of jaar en maand heel lang de verkeerde informatie kunnen geven. Om dat te voorkomen wordt om de 10 minuten alle info opnieuw op de buizen gezet.

Met vriendelijke groet,

Loek

Ik vond deze klok altijd mooi;
De orginele "woordklok" van Marco Biegert & Andreas Funk

https://www.kosterklokken.nl/klokken/qlocktwo/creators-edition-rust-roest-corten-staal

Alleen de prijs vond ik niet zo mooi, dus dan maar zelf maken, met wat hulp van ijzer-bewerkende collega`s

De klok (het lettertype is wat anders dan de originele klokken)

De (kale)print, een zijde bevat alle (SMD)LED`s

De andere zijde bevat de drivers, voeding en micro controller

De LED`s worden met PWM gedimd, afhankelijk van het omgevingslicht.
De woorden geven de tijd met een increment van 5 minuten, de 4 LED`s op de hoeken geven de tussenliggende minuten aan.

De klok met groene LED-displays die je soms links in dit filmpje ziet is door mij ontworpen en gebouwd:

https://m.youtube.com/watch?v=olQzZQYqxN8

Remco Rhee en Wessel van Opstal van Haarlem105 radio deden in 2012 een (geslaagde) recordpoging: 80 uur achter elkaar radio maken. Het oude record stond op 73 uur. De groene klok was erop ontworpen een tijdje te gaan knipperen bij het halen van de 73 uur en bij het halen van de 80 uur.

De klok bestaat uit een lange pertinax experimenteerprint met een heleboel IC'tjes uit de 4000 serie erop, en grote, groene LED-displays. Ik kreeg het verzoek een klok te bouwen enkele weken voor de recordpoging, dus ik heb toen elke avond eraan zitten solderen.

Als tijdreferentie diende een gewone kristaloscillator met een 32768 Hz-kristal. Die was wel afgeregeld zodat de frequentie precies 32768/77500 van de draaggolffrequentie van DCF77 was. Ik had in de jaren negentig eens een DCF77-ontvanger gemaakt waar een 8 MHz-signaal uit komt dat met een PLL in fase aan de draaggolf van DCF77 vergrendeld is. De klok voor de recordpoging heb ik een kalibratiestand gegeven waarin de frequentie van een 8 MHz-referentie gedurende een bepaald aantal 32768 Hz-cycli geteld wordt.

Hallo Forumlezers

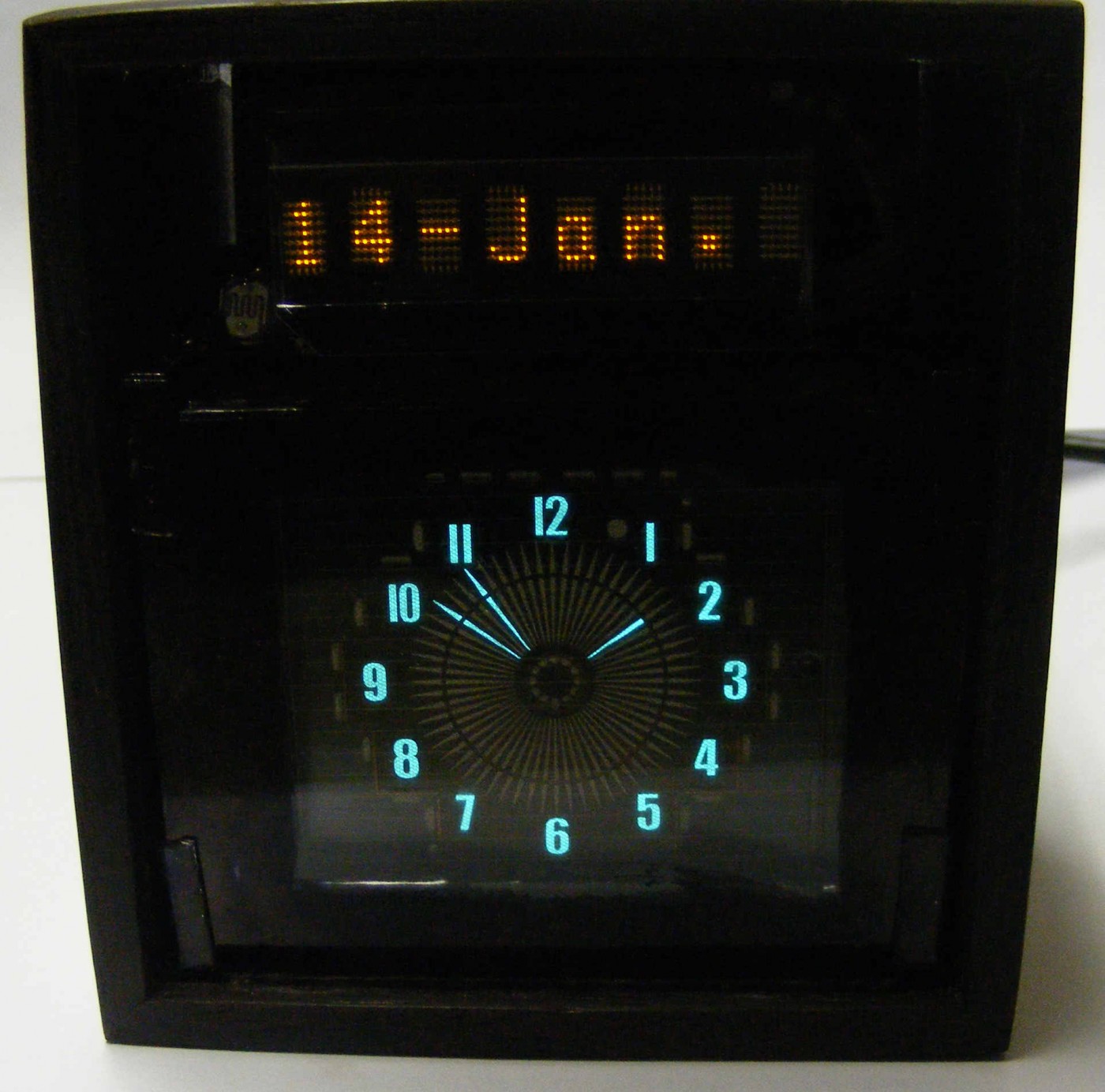

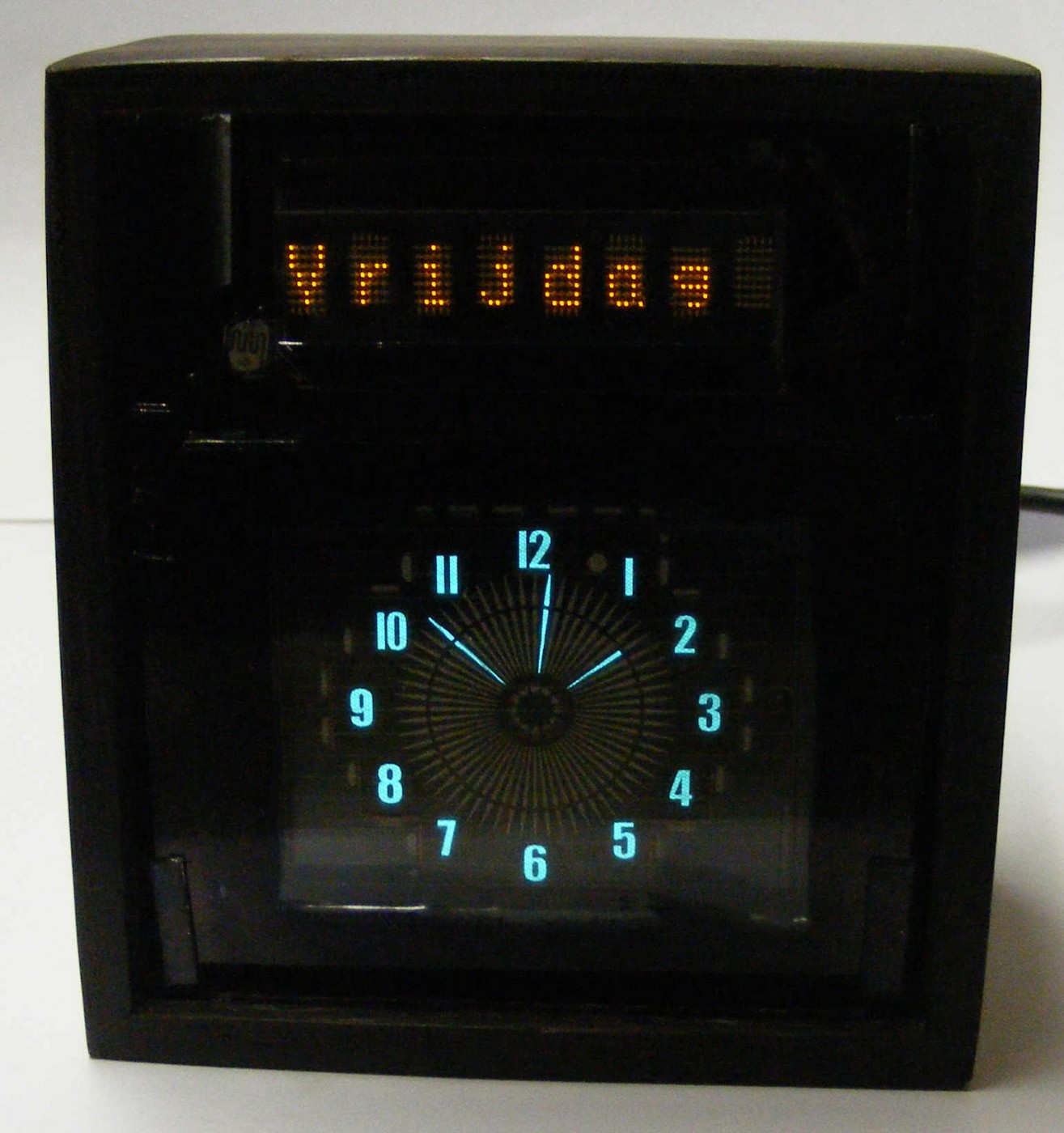

Ik was nog een klok vergeten. Deze is opgebouwd met een VFD display om alle segmenten aan te sturen wordt gebruik gemaakt van een speciaal driver IC. Het geheel wordt weer aangestuurd door een microprocessor. Ik gebruik altijd ATMEL processoren soms kant en klaar gemonteerd als een Arduino.
Maar gebruik geen software van Arduino alles is geschreven in Basic met de compiler van MCS BASCOM

Zelf vind ik dit de mooiste klok hij staat altijd aan in de hobby kamer. De helderheid van het display wordt aangepast aan het omgeving licht. Als tijdbasis wordt GPS gebruikt. Is de ontvangst niet goed of minder dan twee satellieten dan gaat de dikke punt in het scherm aan.

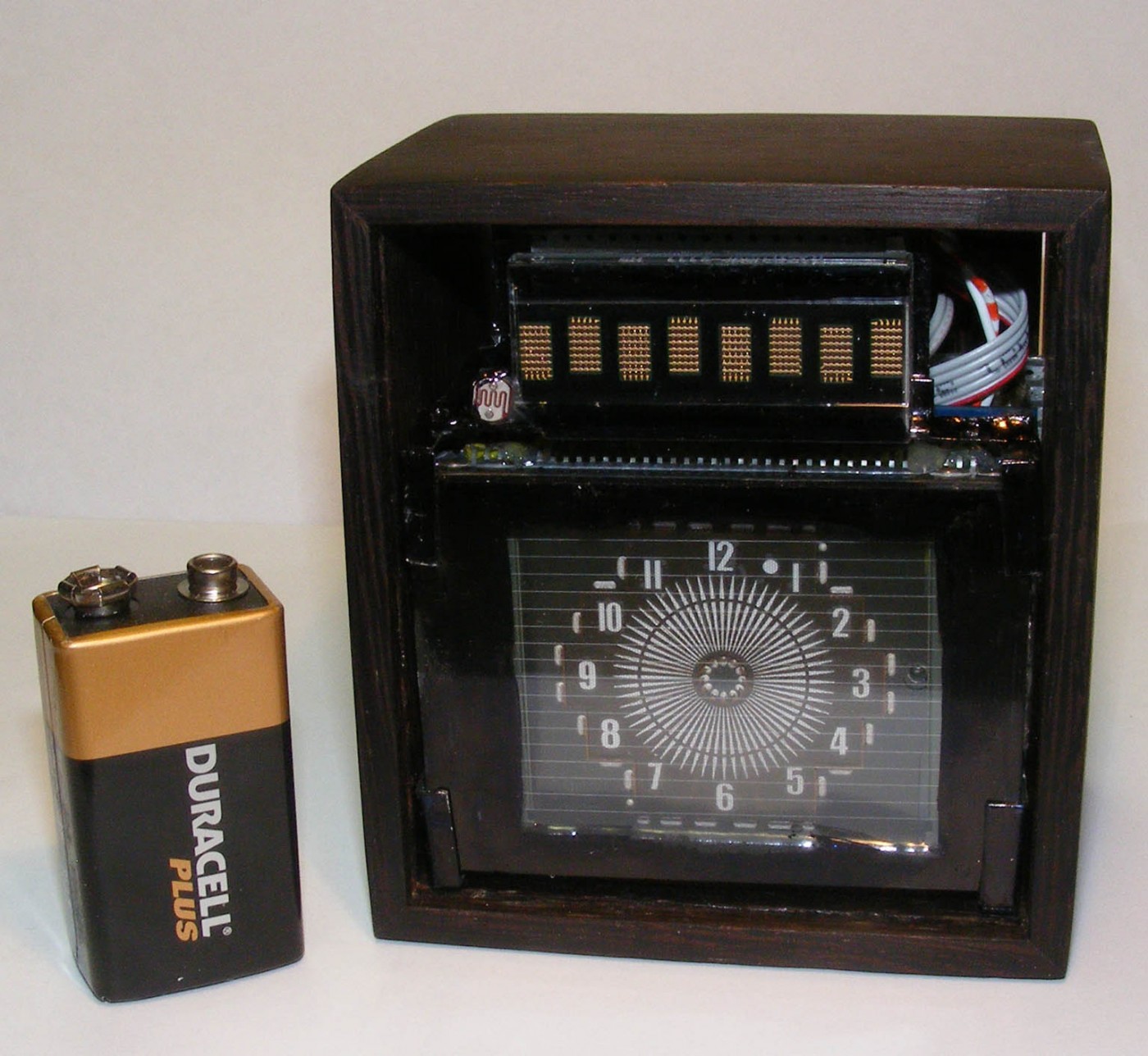

Op de foto's zie je het inwendige van het display nog maar in de definitieve uitvoering zit er nog een polaroid scherm voor.

Met vriendelijke groet,

Loek

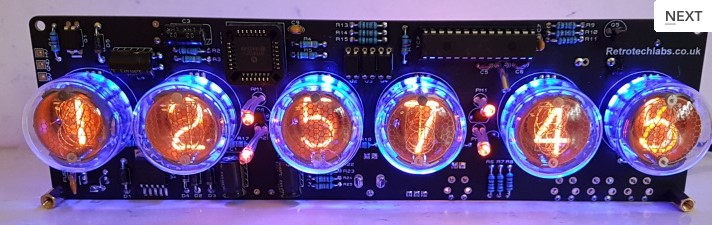

Deze heb ik gebouwd met ITT GN4 buisjes.

werkt prima moet alleen nog een keer dcf of gps op.
Gekocht voor de Brexit datum, maar nu nog steeds 56 pound.
https://www.pvelectronics.co.uk/

--
Cees PA1DBA

Een moet de laatste zijn en het komt niet doordat de klok hier niet op tijd loopt.
Kon even geen foto bijvoegen,dan heeft het geen zin om te reageren.
Deze klok werd in '76 als bouwpakket geleverd.Is door ITT op de markt gebracht.
En nog altijd probleemloos werkend,secondenindicatie is uitschakelbaar.
Voor wie meer wil weten,hij staat in RB sept '76 in een advertentie.
Kwam hem weer tegen toen 'k iets voor een ander draadje zocht.

--
Keapje 'n Erres, kinne jo werres.

Nou, nog maar eentje. Een met russische vfd-buisjes gemaakte klok op DCF77 basis met ingebouwde thermometer. In het midden een aanraakschakelaar om tijd of temperatuur te kiezen. Een led geeft het dcf ontvangstsignaal weer. Een stuk koperen waterleidingbuis voor het zicht en bescherming van de buisjes mocht ie ooit een keer vallen. De besturing gaat met een 80C32 processor.
Op de afbeelding een temperatuur van 28.5 gr.C.
