RegistrerenGezocht AD131 of AD149 transistoren (Gezocht)
door Harrie Nak
, 19-07-2023, 21:25 (493 dagen geleden)
Beste mensen,
Na recap van de eindtrap van een Braun TC45/4 waren opeens de eindtransistoren aan flarden. Ik heb nog geen idee van de oorzaak (rest van de transistoren in de eindtrap is OK, geen elco's verkeerd geplaatst, geen sluiting etc).
Maar goed: ik ben dus op zoek naar 4 stuks AD131 of vervanger AD149.
Wie zou mij kunnen helpen voor een redelijke prijs, anders dan een gok wagen op Ebay?
Alvast hartelijk dank voor het meedenken!
Gezocht AD131 of AD149 transistoren
door Goldline , Oranjedorp, 19-07-2023, 22:23 (493 dagen geleden) @ Harrie Nak
Ik zou voor dit adres gaan, https://www.silicon-ark.co.uk/ad149-transistor
Contoleer eerst je versterker zonder eindtransistoren , met een hoogohmige belasting.
(600 ohm koptel)
--
Cees PA1DBA
Gezocht AD131 of AD149 transistoren
door soundman2 , Wouw, 19-07-2023, 22:24 (493 dagen geleden) @ Harrie Nak
Na een dergelijke ingreep, waarbij er vaak van alles mis gaat (nu ook weer), is het verstandig om de versterker met stroombegrenzing op te staren. Een gloeilamp in serie met de netspanning is vaak al voldoende . Als de boel een foutje heeft zijn de stromen beperkt en heb je de gelegenheid om toch nog metingen te verrichten. Een versterker in rust, dus zonder signaal trekt normaal maar weinig stroom.
Gezocht AD131 of AD149 transistoren
door Goldline , Oranjedorp, 19-07-2023, 22:43 (493 dagen geleden) @ soundman2
Wat belangrijk is bij deze sets zijn gammele instelpotmeters vervangen ,dc offset en bias.
de zekering houders van de eindtrappen zijn ook vaak brak.
De 250 ohm bias pot heeft maar 2 aansluitingen, dus loper bij 1 buitenste verbinden , opstarten met alle pots in middenstand, en lamp in serie zoals Henk al opperde.
--
Cees PA1DBA
Gezocht AD131 of AD149 transistoren
door Ronald Okkinga , Geleen, 19-07-2023, 23:30 (493 dagen geleden) @ Harrie Nak
Goedenavond,
Aan vier stuks AD149 kan ik je helpen.
Groet
Ronald
Gezocht AD131 of AD149 transistoren
door soundman2 , Wouw, 20-07-2023, 23:09 (492 dagen geleden) @ Ronald Okkinga
Goedenavond,
Aan vier stuks AD149 kan ik je helpen.
Groet
Ronald
Dan moet TS wel de reparatietips ter harte nemen, anders heeft hij er nogmaals vier nodig
Gezocht AD131 of AD149 transistoren
door Ronald Okkinga , Geleen, 20-07-2023, 23:10 (492 dagen geleden) @ soundman2
Mijn teller staat op 24, dus dat kan wel.
Gezocht AD131 of AD149 transistoren
door Ronald Okkinga , Geleen, 21-07-2023, 09:36 (492 dagen geleden) @ Ronald Okkinga
Ik heb ze inmiddels gevonden dus ik hoor graag van je of je geïnteresseerd bent.
Gezocht AD131 of AD149 transistoren
door Harrie Nak , 22-07-2023, 16:51 (491 dagen geleden) @ Ronald Okkinga
Beste mensen,
Hartelijk dank voor de reacties.
@Ronald: er loopt op dit moment een veiling op Ebay voor 4 stuks AD149, die wacht ik even af. Anders maak ik graag gebruik van je aanbod.
Ook dank voor de andere reacties. Vooralsnog lijkt het erop dat de rest van de eindversterker gewoon goed werkt. Bij sinus signaal in en scoop op de eind elco komt er gewoon een sinus uit. Ook de instelpotmeters van de bias lijken het gewoon te doen. Dus tot zover nog een klein raadsel.
Voor wat betreft de tip met de gloeilamp: die ken ik uiteraard. Het vreemde is dat de eindtrappen vanuit fabriek zijn gezekerd met 1At, deze waren niet doorgebrand. De eindtrappen trokken in rust ongeveer 500mA met defecte AD131, terwijl dat 25mA moet zijn. Verder staat er omstreeks 20V dc op de luidspreker uitgangen, de eindelco's heb ik gecontroleerd en die zijn gewoon op juiste waarde.
Groet!
Gezocht AD131 of AD149 transistoren
door Goldline , Oranjedorp, 22-07-2023, 17:13 (491 dagen geleden) @ Harrie Nak
de 4 koelplaten zijn niet geïsoleerd van de collectoren, mogelijk sluiting onderling of tegen het chassis ?
Ruststroom wordt op 50mA max afgeregeld.
--
Cees PA1DBA
Gezocht AD131 of AD149 transistoren
door soundman2 , Wouw, 22-07-2023, 21:44 (490 dagen geleden) @ Harrie Nak
Gewijzigd door soundman2, 22-07-2023, 21:58
20 Volt DC op de uitgang is absoluut fout, tenzij je onbelast gemeten hebt. De uitgangselco's kunnen een beetje lekken. om schade aan luidsprekers te voorkomen kun je voor reparatiewerkzaamheden beter een dummy load aansluiten, ic een weerstand van 4 of 8 Ohm en een watt of tien.
Gezocht AD131 of AD149 transistoren
door Goldline , Oranjedorp, 23-07-2023, 19:36 (490 dagen geleden) @ soundman2
Gewijzigd door Goldline, 23-07-2023, 19:45

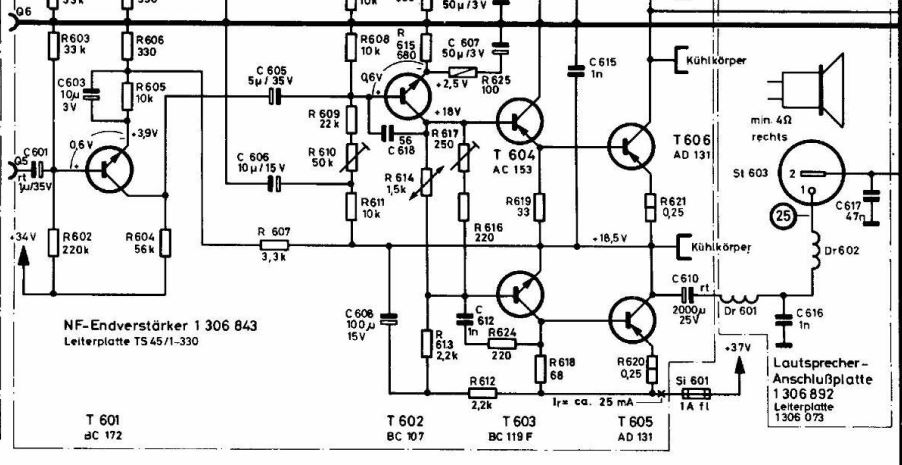

![[image]](images/uploaded/2023072317430264bd66a67b743.jpg)
een schema zegt meer dan duizend woorden.
ruststroom blijkt 25mA te zijn bij deze latere versie.
--
Cees PA1DBA
Gezocht AD131 of AD149 transistoren
door Maarten Bakker
, Haarlem/Delft, 23-07-2023, 00:05 (490 dagen geleden) @ Harrie Nak
Als die potmeters een beetje staan te klapperen, kan het al foutgaan. Zoals ik het begrijp hangt er 1 pootje volledig los. Dat zou ik op zijn minst doorverbinden met de loper. En bij twijfel misschien toch ook vervangen.
Gezocht AD131 of AD149 transistoren
door Ronald Okkinga , Geleen, 04-08-2023, 18:12 (478 dagen geleden) @ Harrie Nak
Hallo,
Ik neem aan dat ik de AD149’s weer op kan bergen?
Groet
