RegistrerenACER monitor AL1716 (Toestel of techniek)
door hdegreeuw
, Andijk, 07-09-2011, 18:55 (4828 dagen geleden)
Kom nog eens terug op het probleem met een platte monitor de ACER AL1716

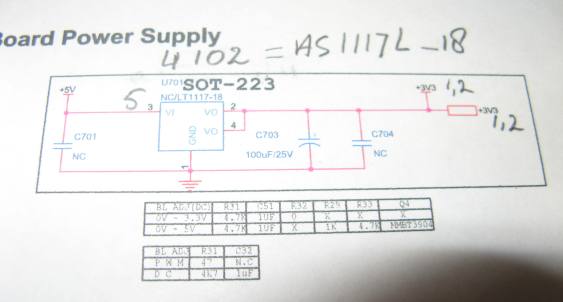

Volgens een schema (niet exact van de AL1716) moet de spanningsregelaar U102 de AS1117L-18 3v3 Volt spanning afgeven aan pin 2 en 4 bij 5 Volt ingangsspanning op pin 3.
![[image]](images/uploaded/201109072051384e67bd3a4b4ab.jpg)

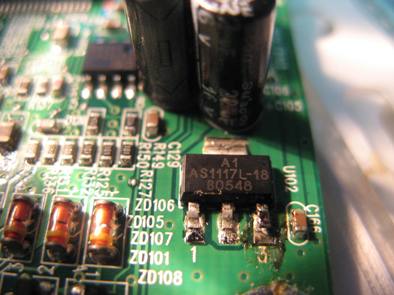

Maar is het niet zo dat er gezien het typenummer 1,8 Volt uit moet komen.
Of heb ik dat verkeerd?
![[image]](images/uploaded/201109072052354e67bd738dfab.jpg)
Weet iemand of deze spanningsregelaar ergens is te bestellen in Nederland?
Dan wil ik er namelijk 2 bestellen om wat te proberen.
Hessel
ACER monitor AL1716
door Verdicom
, Maarssen, 07-09-2011, 19:17 (4828 dagen geleden) @ hdegreeuw
Gewijzigd door Verdicom, 07-09-2011, 20:04
Hallo Hessel,
Je kan het altijd proberen bij Acer zelf
https://customercare.acer-euro.com/CustomerCare/
Of:
Voor technische vragen, RMA-aanmeldingen en -statussen kunt u gebruik maken van het volgende webformulier:
http://support.acer-euro.com/request/nl/index.html
Ze zitten hier:
Acer Computer BV (Benelux)
Europalaan 89
5232 BC ‘s Hertogenbosch
Nederland
Acer Computer BV (Benelux)
Postbus 70576
5201 CZ ‘s Hertogenbosch
Nederland
Voor zover je dat nog niet wist.
Zelf gebruik ik de AL1715, AL1916 en de AL2216AW. Al heb ik de laatste gisteren net aan aan broer van me cadeau gedaan
Groet,
Han
ACER monitor AL1716
door hdegreeuw , Andijk, 07-09-2011, 19:28 (4828 dagen geleden) @ Verdicom
Dat ga ik zeker doen, bedankt.
Was al een tijdje aan het googelen op AS1117L-18.
Maar dom genoeg niet op ACER.
Blijft nog over de vraag of de toevoeging 18 de uitgangspanning 1,8 Volt moet zijn of dat hij ook 3,3 Volt kan zijn
Hessel
ACER monitor AL1716
door Arjan Havelaar , 07-09-2011, 20:35 (4828 dagen geleden) @ hdegreeuw
Hallo Hessel,
Die 18 staat inderdaad voor 1,8V. Er zijn meerdere fabrikanten van dit IC, maar de meeste hebben geen 1,8V in het assortiment.
Ik heb 1 datasheet gevonden in het chinees, daar wordt wel een 1,8V exemplaar in vermeld. Zie hier voor de datasheet.
Met vriendelijke groet,
Arjan
ACER monitor AL1716
Dag Hessel ,
indien ik zonder enige kennis omtrent wat te weten over dit type dropje
(wat bijvoorbeeld Havelaar wel weet hierboven ),

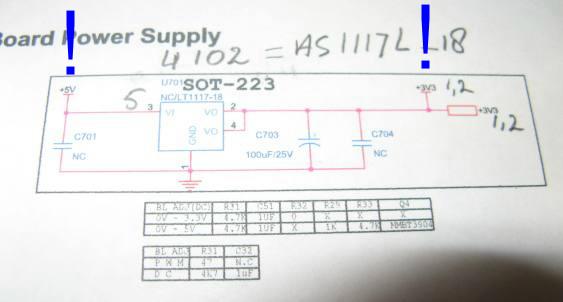

dan lei ik het verband tussen de aangeven 5 en 3,3 in schema
met het type nummer uit als zijnde een verschil van 1,7 a 1,8 volt maken
tussen links en rechts , waarmee één en ander conform .
Ter info over hoe ik tegen dit ""platte""
onderwerp aankijk ,
waar helaas niets te zien is nog , succes met de reparatie .
m vr gr Huub
![[image]](images/uploaded/201109080011544e67ec2a153ec.jpg)
ACER monitor AL1716
door bruno , Tienen ( Belgie ), 08-09-2011, 12:00 (4827 dagen geleden) @ hdegreeuw
Hessel,
Bekijk dit eens , de uitgangspanning in acht genomen zou ik eens de 3.3 versie op volgende site eens bestellen.
http://www.radiobbb.be/catalog.php?model=AS1117L&fabr=&act=app
Het kan zijn dat je korter bij huis ook wel een aswo shop vindt is ook gebruikt in JVC lcd's.
groetjes
Bruno
ACER monitor AL1716
door hdegreeuw , Andijk, 08-09-2011, 17:57 (4827 dagen geleden) @ bruno
OK allen bedankt voor jullie reactie's
Hij is duurder dan ik dacht, haast 20 euro incl verzending voor zo'n klein dingetje, maar dat is vanuit Belgie.
In nederland is hij 10,76 en 6,50 verzendkosten, dus al minder
Kan hem zelf voor 100 euro nog niet maken.
Maar voor een probeerseltje vind ik het een beetje te duur.
Met grote kans dat dat ik niet eens merk als hij wordt opgeblazen.
Dacht dat die dingen een euro of 5 koste.
Maar dat is onbegrip van mijn kant.
Ga nu een berichtje naar ACER sturen zoals Han voorstelde.
Hessel
ACER monitor AL1716
door HM , Hilversum, 08-09-2011, 18:05 (4827 dagen geleden) @ hdegreeuw
Gewijzigd door HM, 08-09-2011, 18:06
Voor een testje moet er wel wat goedkopers te vinden zijn.
Lijkt me een simpele LDO ( low dropout ) waarvan er zat te krijgen zijn.
Op Farnell staan er zat. zoeken op regulator en dan power management kiezen.
Daarna LDO voltage regulators.
Daarna kun je de selectie maken op fixed output voltage ( 1.8 of 3.3 V ) en zonodig op behuizing SOT 23.
Mocht je moeite hebben om te bestellen, ik kan daar makkelijk bestellen.
ACER monitor AL1716
door Maarten Bakker , Haarlem/Delft, 08-09-2011, 20:29 (4827 dagen geleden) @ bruno
Waarom zou je voor een 1,8V uitgangsspanning een 3,3V exemplaar willen bestellen?
ACER monitor AL1716
door hdegreeuw , Andijk, 08-09-2011, 20:54 (4827 dagen geleden) @ Maarten Bakker
Hallo Maarten,
Als ik op de printplaat kijk zit er nog zo'n regulator U101 en dat is een type 33 en ik meet ook 3,3 Volt.
Maar op het schema staat bij regulator U102 dat hier een 18 moet zitten met een uitgangsspanning van 3,3 Volt
Dan denk ik dat of het type regulator is fout gedrukt of de spanning is fout afgedrukt.
![[image]](images/uploaded/201109082246074e69298f93fdf.jpg)
Maar als het werkelijk 1,8 Volt moet zijn, en het is 1,2 zou dat dan ook de oorzaak kunnen zijn dat de monitor niet opstart?
(Laat ik maar meteen vertellen dat ik net weet wat die 33 en 18 wil zeggen)
ACER monitor AL1716
door Maarten Bakker , Haarlem/Delft, 08-09-2011, 22:15 (4827 dagen geleden) @ hdegreeuw
Hallo Hessel,
1,8V is opzich ook een gebruikelijke spanning. Als er op het ding zelf en op het schema 18 staat, dan is 1,2V absoluut te laag. Kan ook een overbelasting of kortsluiting zijn natuurlijk, maar ook in andere merken schijnen deze regelaars wel eens de fout in te gaan.
Indien je van een Euras/Aswo eshop afhankelijk bent (er zijn er vast wel met een lagere marge dan radiobbb), dan zit je met artikelnummer #1932453 goed voor 1,8V en voor de 3,3V-uitvoering is ook wel een generieke LM1117 te vinden die goedkoper is (het goedkoopste passende artikel vinden in een eshop is opzich een hele kunst).
ACER monitor AL1716
door Maurice , Dordrecht, 09-09-2011, 00:04 (4827 dagen geleden) @ hdegreeuw
SChema's staan vol fouten,
Ga uit van de gegevens OP je component.
Lijkt me veel wijzer.
ACER monitor AL1716
door bruno , Tienen ( Belgie ), 09-09-2011, 05:53 (4827 dagen geleden) @ hdegreeuw
Beste , indien je niet zeker bent van de spanningen vermeld op het schema ,neem dan de aansluitingen 2,3 en 4 los hang er regelbare voeding aan (aansluitingen 2 en 4) met eerst een uitgangspanning van 1,8V en meet tegelijkertijd de stroom die getrokken wordt zodat je kan zien dat er verderop nog schade is of niet. Indien er niet teveel stroom getrokken wordt en het toestel start nog niet zou ik de spanning zachtjes verhogen naar 3.3V met de stroommeter nog steeds in het circuit zodat je merkt dat er iets fout gaat.
Groetjes
Bruno
ACER monitor AL1716
door soundman2 , Wouw, 09-09-2011, 10:13 (4826 dagen geleden) @ bruno
Beste , indien je niet zeker bent van de spanningen vermeld op het schema ,neem dan de aansluitingen 2,3 en 4 los hang er regelbare voeding aan (aansluitingen 2 en 4) met eerst een uitgangspanning van 1,8V en meet tegelijkertijd de stroom die getrokken wordt zodat je kan zien dat er verderop nog schade is of niet. Indien er niet teveel stroom getrokken wordt en het toestel start nog niet zou ik de spanning zachtjes verhogen naar 3.3V met de stroommeter nog steeds in het circuit zodat je merkt dat er iets fout gaat.
Groetjes
Bruno
Dit lijkt me de eenvoudigste reparatiemethode, voor aleer (dure) onderdelen te bestellen.
Het is een methode die ik als reparateur al jaren toe pas. Op dezelfde manier, start ik transistorversterkers op met twee losse stroombegrensde voedingen. Beginnend met een maximum stroom van pakweg 100mA, zou alles aan een versterker weer moeten werken. In onbelaste staat , is dat meestal genoeg voor de voeding van de voortrappen en de ruststroom van de eindtrap. Is er toch nog wat mis, dan brandt de boel tenminste niet weer op nieuw uit. Zelfs de meeste stuurtransistoren hebben geen probleem met 100mA of wat meer.
Soundman2
