DC power supply defect (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 19-09-2023, 01:56 (244 dagen geleden) @ Maurice

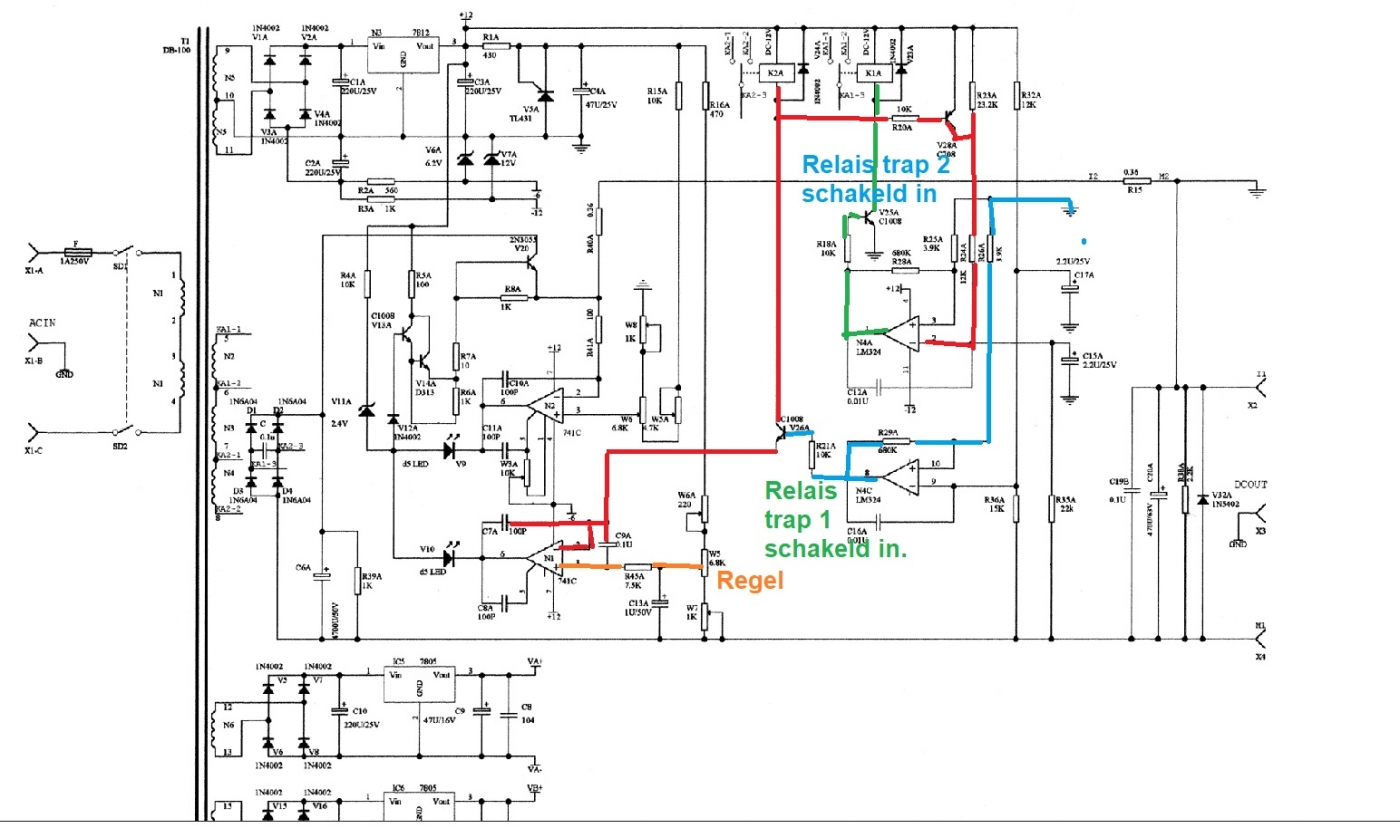

Volgens mij zijn er 3 stappen waarin de voeding in stappen de trafo spoelen inschakelt.

Lage spanning, relais zijn niet ingeschakeld.
Komt de regeling boven een spanning, bepaald door instelling onderste LM324 van K2A,
dan komt K2A in.
Loopt spanning regeling instelling nog verder op , schakelt K1A in, bepaald door instelling 2e
LM324 via R20A en V28A, ingang die 2e LM324 N4A.
