Handleiding Philips PM3226P oscilloscoop

Hallo allen,

Ik ben in het bezit gekomen van een oscilloscoop, de Philips PM3226P.
Dit is een toestel gelijk aan de PM3226 met wat extra functies.
Nu kan ik de handleiding van de PM3226 wel vinden (staat niets in over de P-uitvoering), maar niet van de P-uitvoering zelf.
Is er iemand die deze in het bezit heeft en wil delen.
Eventueel een papieren versie mag ook ter overname.

Alvast bedankt,
Groeten Marco

Reageer op dit bericht

1042 keer gelezen

Misschien is het een uitvoering voor inbouw in een paneel, waarbij het front anders is uitgevoerd. Dan zou er technisch gesproken geen verder verschil zijn.

Reageer op dit bericht

874 keer gelezen

Hallo Marco,

Ik zie dat je bij eServiceinfo en Elektrotanya de documentatie kon downloaden.

Heb je dat al gedaan en zijn deze schema's niet goed?

Met vriendelijke groet,

Loek

Reageer op dit bericht

866 keer gelezen

Ik vermoed dat hij een usermanual zoekt.

Reageer op dit bericht

897 keer gelezen

Marco,

Op RMorg lees ik:

Zusätzlich zum Philips PM 3226 ist das Oszilloskop mit folgenden Funktionen ausgestattet:

Kanal A normal oder invertierte Darstellung
Kanal A und B addiert
Bei X-Y Betrieb X-Ablenkung über Kanal B, Ablenk-Koeffizient 2mV/Teil bis 10V/Teil, Meßfehler +/-7%, horizontale Auslenkung +/-8 Teile.

Overigens gebruikte ik als zoekterm PM3226-p, dus met een streepje. Dat levert toch weer meer op dan zonder. Heeft duidelijk een streepje voor :-D .

Via Frank Philipse vond ik:

PM 3226P is designed for educational
applications.
It features inversion of channel A, the
facility to add channel B to channel A
for B+A and B-A displays plus the use
of channel B for X input in order to make
X-Y displays at full sensitivity. With this
oscilloscope it is therefore possible to
demonstrate to students the exact
meaning of a wide range of phenomenae,
since these display facilities are in addiotion to the specification of model
PM 3226.

Hans

--
scoper apestaart quicknet punt nl

Reageer op dit bericht

902 keer gelezen

Hallo allen,

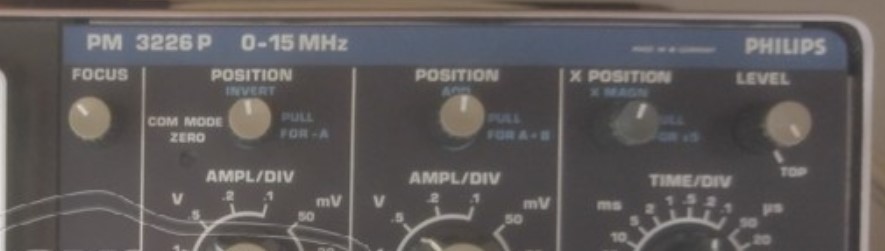

Hierbij nog een afbeelding van een deel van het front.
De tekst in blauw zijn extra voor de P-uitvoering.
Maar wat ik mijn afvraag is waarvoor de afstelschroef "COM MODE ZERO" voor dient.
Deze zit niet op de gewone PM3226 uitvoering.

[image]

Misschien kan iemand dit ook zo vertellen.

--
Groeten Marco

Reageer op dit bericht

821 keer gelezen

De -P versie heeft dus als extra's:
- kanaal A geïnverteerd
- kanalen (-)A en B gesommeerd
- X weergave via kanaal B in plaats van via externe trigger ingang.

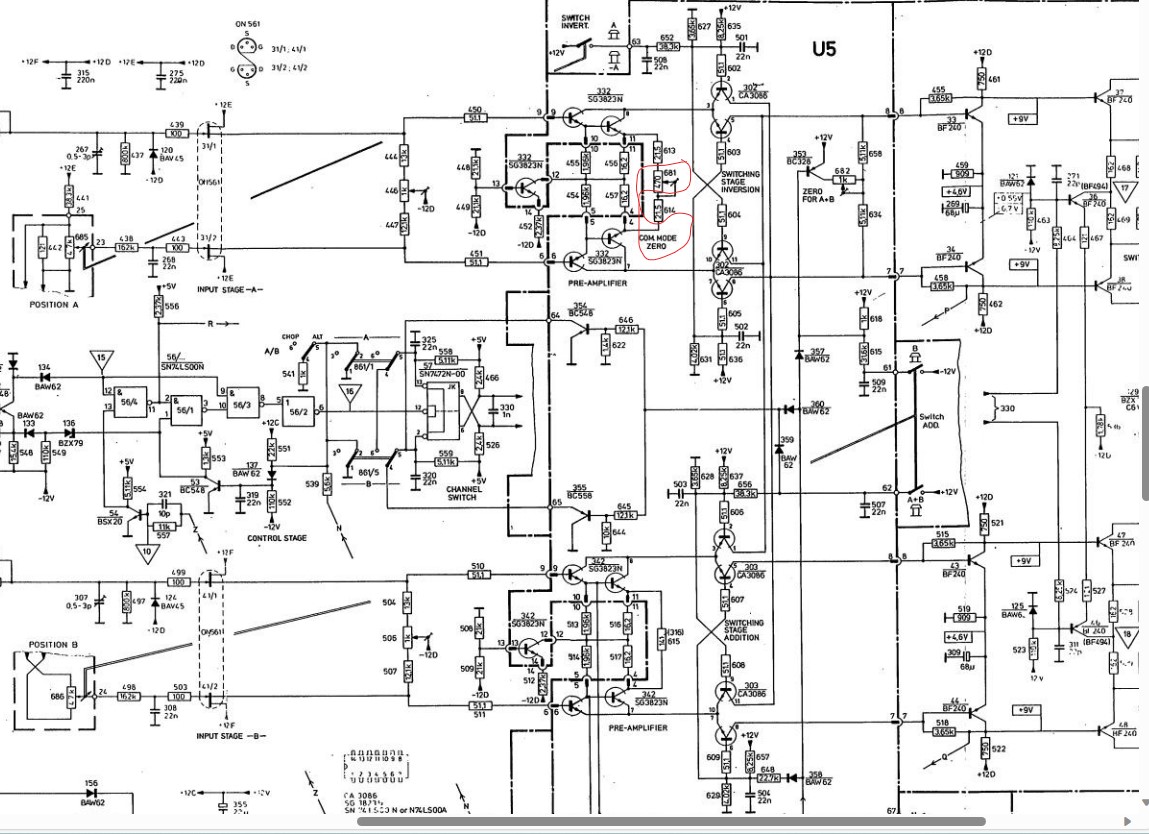

Functie van 'common mode zero' regelaar is uit het schema af te leiden waar Loek in een eerder bericht de link al voor gegeven heeft.

[image]

De eerste twee genoemde functies worden gerealiseerd met behulp van transistor arrays 302 en 303 die als stroomschakelaars gebruikt worden.

De versterking van kanaal A is instelbaar gemaakt met onderdeel 681 (rood omcirkeld). Dit is nodig omdat bij de 3226 de versterking (V/cm) niet continue ingesteld kan worden.
Om nu toch een (klein) differentieel signaal gesuperponeerd op een (groot) common mode signaal zichtbaar te kunnen maken kan met deze regelaar de versterking van beide kanalen aan elkaar gelijk gemaakt worden zodat het common mode signaal maximaal verzwakt wordt.

Werkwijze is nu als volgt voor een differentiële meting:
- Inverteer kanaal A (positie A knop uittrekken)
- Tel kanalen -A en B bij elkaar op (positie knop B uittrekken)
- Stel beide kanalen op een gelijke versterking in zodanig dat beide signalen nog (net) binnen het dynamisch bereik liggen
- Sluit ingangen van kanalen A en B differentieel aan op de te meten punten in een schakeling
- Regel de 'common mode zero' instelling zodanig af dat de common mode component minimaal is.
