Hallo,
Ik ben al enige tijd bezig met de herstelling van een SIEMENS RS555 ontvanger-versterker.
Nu ben ik al een paar stappen vooruit geraakt maar de tegenslag is nu dat de digitale Klok-Timer het laat afweten zonder aanleiding tot enige reden.

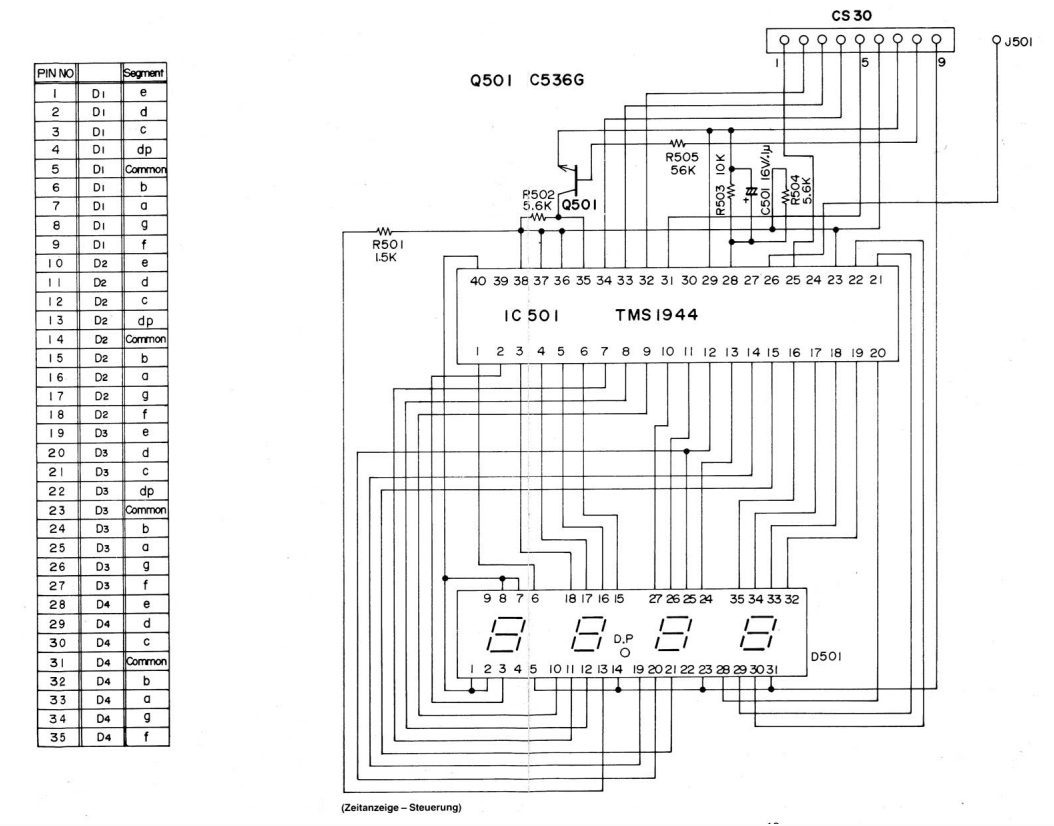

De klok bestaat uit het IC TMS1944N2L, waarvan een schema hier werd bijgevoegd.
Nu mijn vraag : bestaat de mogelijkheid dat dit IC wegens ouderdom de geest gegeven heeft, alle spanningen aan het IC zijn aanwezig en correct. Ik hoop dat er iemand is die mij wat meer kan vertellen.

[image]

Reageer op dit bericht

874 keer gelezen

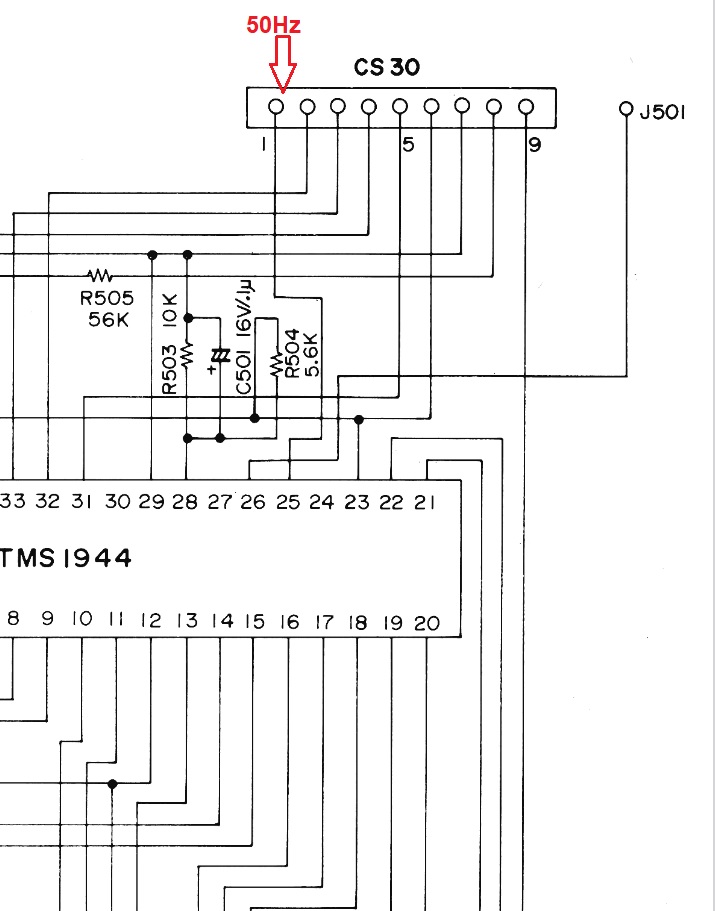

Zo te zien is die TMS1944 alleen de aansturing van LED display, niet de klok zelf.

Data uit de klok komt binnen via plug CS30.
Zie maar eens of daar data op staat.

Reageer op dit bericht

668 keer gelezen

Nee lijkt er toch op dat dat de hele klok is.

Ik verwachte bij IC een klok-kristal of dergelijk.
Zit kennelijk in die klok.

SChema bekeken en CP30 zijn de schakelaars, voeding en de timer.
Met de timer kun je toestel inschakelen.

Zie eens of schakelaars werken en er voeding op staat.

[image]
[image]

Reageer op dit bericht

671 keer gelezen

De klok zal werken op de 50 Hz lichtnet frequentie , die zal hij ergens van de voedingstrafo afhalen, kijk of die puls aanwezig is .

--
Cees PA1DBA

Reageer op dit bericht

651 keer gelezen

50hz puls op pin 8 van connector CP30 en logic board pin 1 Connector CP57

--
Cees PA1DBA

Reageer op dit bericht

626 keer gelezen

Aparte boel. Ze halen de 50Hz niet uit de kleine nettrafo.
De 50Hz komt uit het PLL-IC IC706, die net als de kristaloscillator uit +5 unswitched gevoed wordt.
Als ik het goed zie, komt die voeding uit de kleine nettrafo, en voedt de accu alleen het geheugen.
Kijk eerst of je de klokchip voeding krijgt en 50Hz in.

Reageer op dit bericht

573 keer gelezen

De batterij heeft een spanning van 3,6 volt, op de plaats waar deze batterij staat opgesteld
heb ik het vermoeden dat deze uitgelopen is, de print heeft plaatselijk een andere kleur. Ik merk niet dat dit gedeelte is aangetast maar met printen weet je nooit. Afgeschakeld van het net geeft deze batterij ongeveer 2 volt. Ik denk dat zij aan vervanging toe is.
Over de beschrijving die je geeft in verband met de 50 Hz, deze heb ik niet opgemerkt, dat is nieuw voor mij en ga ik zeker onderzoeken. De RS555 blijft een mysterieus toestel vol verrassingen :-)

Reageer op dit bericht

585 keer gelezen

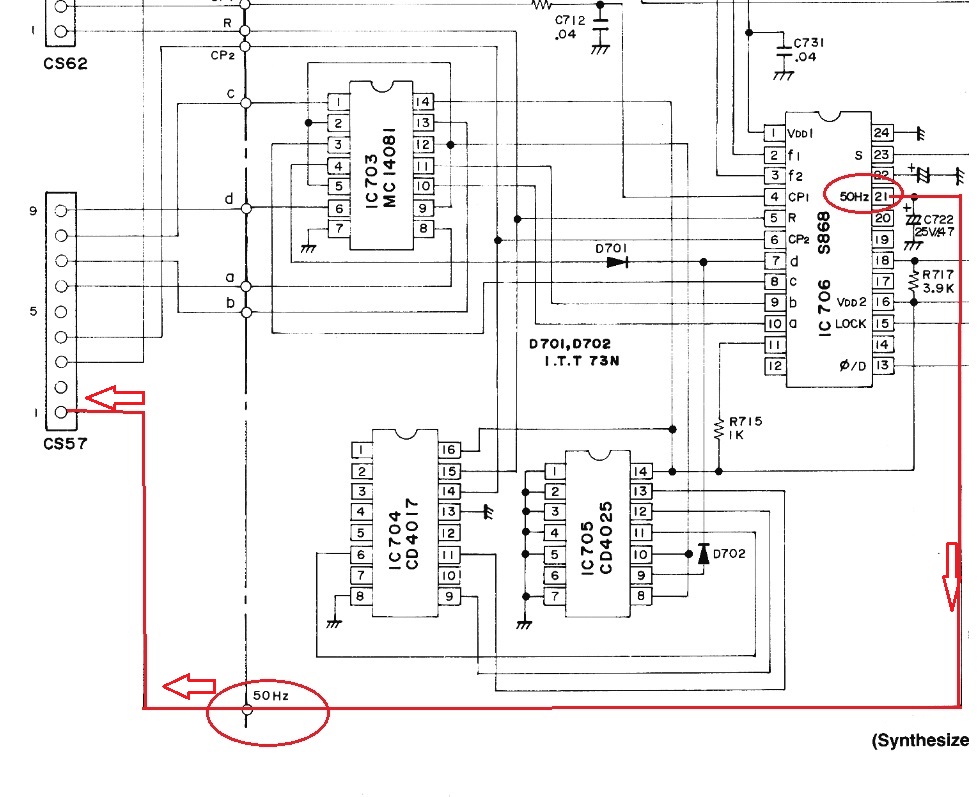

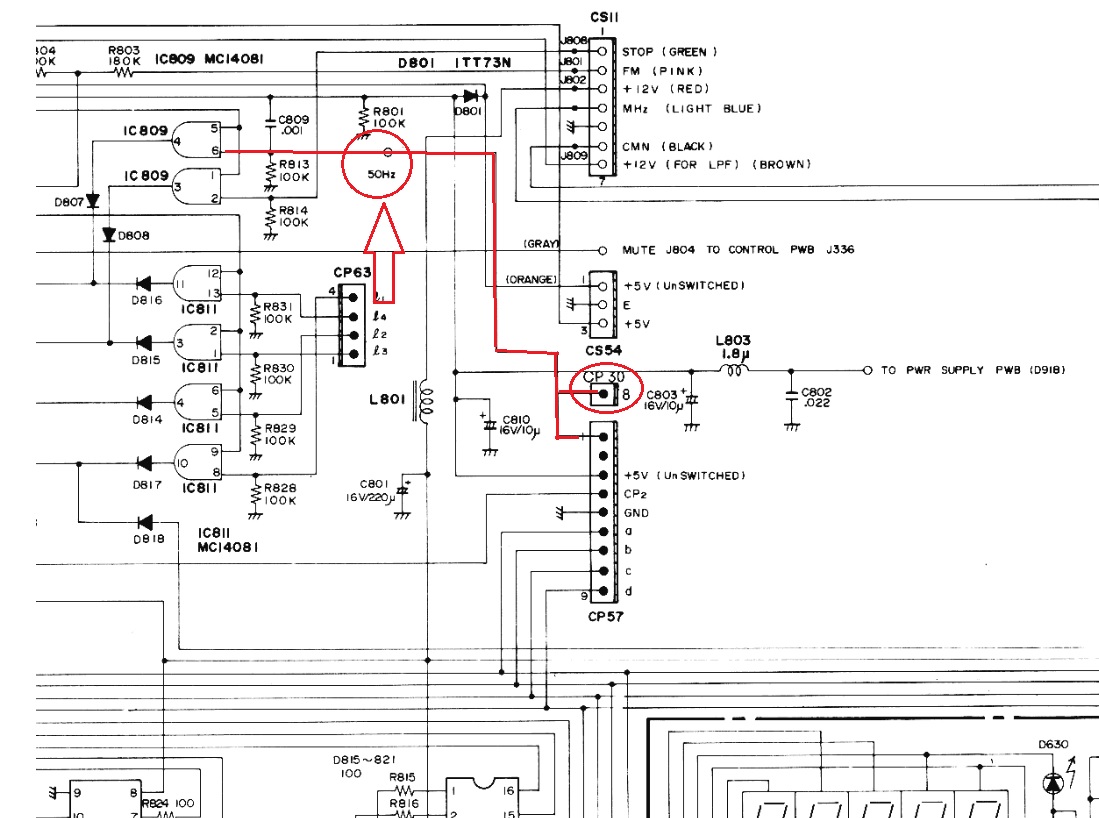

Is wel een gepuzzel waar en hoe die connectors overal zitten

Uiteindelijk IC706 die 50Hz.
Maar die moet ook dat weer ergens vandaan halen, of via deling het toveren.
Beste is beginnen met IC 706 pin 21 of daar 50Hz staat.

[image]
[image]
[image]

Reageer op dit bericht

615 keer gelezen

Pen 8 CP 30 ;-)

--
Cees PA1DBA

Reageer op dit bericht

590 keer gelezen

Cees, Ja lachen, en ik omcirkel het nog ook :-D
Was ook zo aan het schuiven en klikken in dat rot schema. al die connectoren overal..

Reageer op dit bericht

572 keer gelezen

7,2 Mhz op pin 18 van dit pll ic , zal ie moeten delen tot 50Hz.
Wat een probleem kind om aan te werken, apparaat ziet er wel indrukwekkend uit :-)

--
Cees PA1DBA

Reageer op dit bericht

549 keer gelezen

7,2 Mhz op pin 18 van dit pll ic , zal ie moeten delen tot 50Hz.

Delen door 144000, niet heel erg moeilijk.

Reageer op dit bericht

544 keer gelezen

Voor ons niet moeilijk, maar of dat ic het nog kan .....

--
Cees PA1DBA

Reageer op dit bericht

520 keer gelezen

Reeds dank voor jullie tips, het geeft mij de goede richting aan.
Het is een heel ingewikkeld toestel waar soms zaken onlogisch zijn maar werkend. :-) en de print aansluitingen niet overeenkomen met het schema. Het is gemakkelijk terug te vinden maar het neemt tijd in beslag. Ik zal het resultaat van mijn zoekwerk meedelen.

Reageer op dit bericht

653 keer gelezen

Heb een slechte herinnering aan die set. Een klant kocht die in onze winkel.
Bij afleveren werkte alles, alleen de timer kostte de hele avond om te laten werken, het wilde niet lukken. Ik besloot de boel weer mee te nemen. Na een kopje koffie toch weer even aangesloten. Alles werkt. Een power reset loste alles op......... Tja was het begin van de toepassing van uP in een radio.

Reageer op dit bericht

664 keer gelezen

Dat oude verhaal Klinkt als iets met een backup battery die moet worden opgeladen of een elco die even spanning nodig heeft om te functioneren. Maar dat is maar een inval. Ik zie geen accu. Wat is de functie van elco 1uF 16V op het schema bij de start van de topic.

Reageer op dit bericht

686 keer gelezen

accu zit in de voeding aan diode D914

--
Cees PA1DBA

Reageer op dit bericht

638 keer gelezen

klopt. Maar die voedt niet de klok, het is de memory back-up voor de SRAM chip.
De accu moet ergens in de voeding zitten. Grote kans dat hij stuk is en lekt.

Reageer op dit bericht

611 keer gelezen

Het ging hier over een fonkelnieuw apparaat, toen het net op de markt kwam. Kan in de jaren 70 geweest zijn........

Reageer op dit bericht

601 keer gelezen

Kan het zijn dat het een NiCd accu was, die weinig was opgeladen en daarna een maand of wat in een ongebruikt apparaat heeft gezeten?

Reageer op dit bericht

501 keer gelezen

Hallo, wat de NicCad batterij betreft heb ik vastgesteld dat deze totaal geen werking meer heeft en moet vervangen worden. Zonder batterij is het alleen het geheugen dat niet kan gebruikt worden. Intussen is het probleem van de Timer-Clock opgelost, deze werkt opnieuw normaal. De oorzaak was gewoon een massa aansluiting die ontbrak (en die er nooit geweest is). Om de een of andere reden heeft dat toestel in het verleden gewerkt zonder deze massa aansluiting.
Intussen is het oorspronkelijk probleem nog niet opgelost maar sta ik waarschijnlijk al een eind verder, het bijkomend probleem met dit toestel was dat alleen de FM band werkte, MG en KG banden werkten niet. De vermoedelijke oorzaak zijn de twee relais op de print van de PLL, intussen zijn die relais vervangen maar nog geen test. Het demonteren en ook het monteren van deze twee printen achteraan de display is een slopend werk. Wij doen verder :-)
