Schema Stolle meßempfanger 155 (Toestel of techniek)

door Bert Jan , Apeldoorn, 17-11-2023, 01:31 (375 dagen geleden) @ Bert Jan

Nog geen schema, maar de FM omroepband werkt nu wel weer, incl. de signaalmeter . MF 10,7 Mhz.
Het Tv gedeelte nog niet.
Er is een print met BC160 en potmeters, welke 32 volt maakt voor de varicap spanningen.
Zie foto.

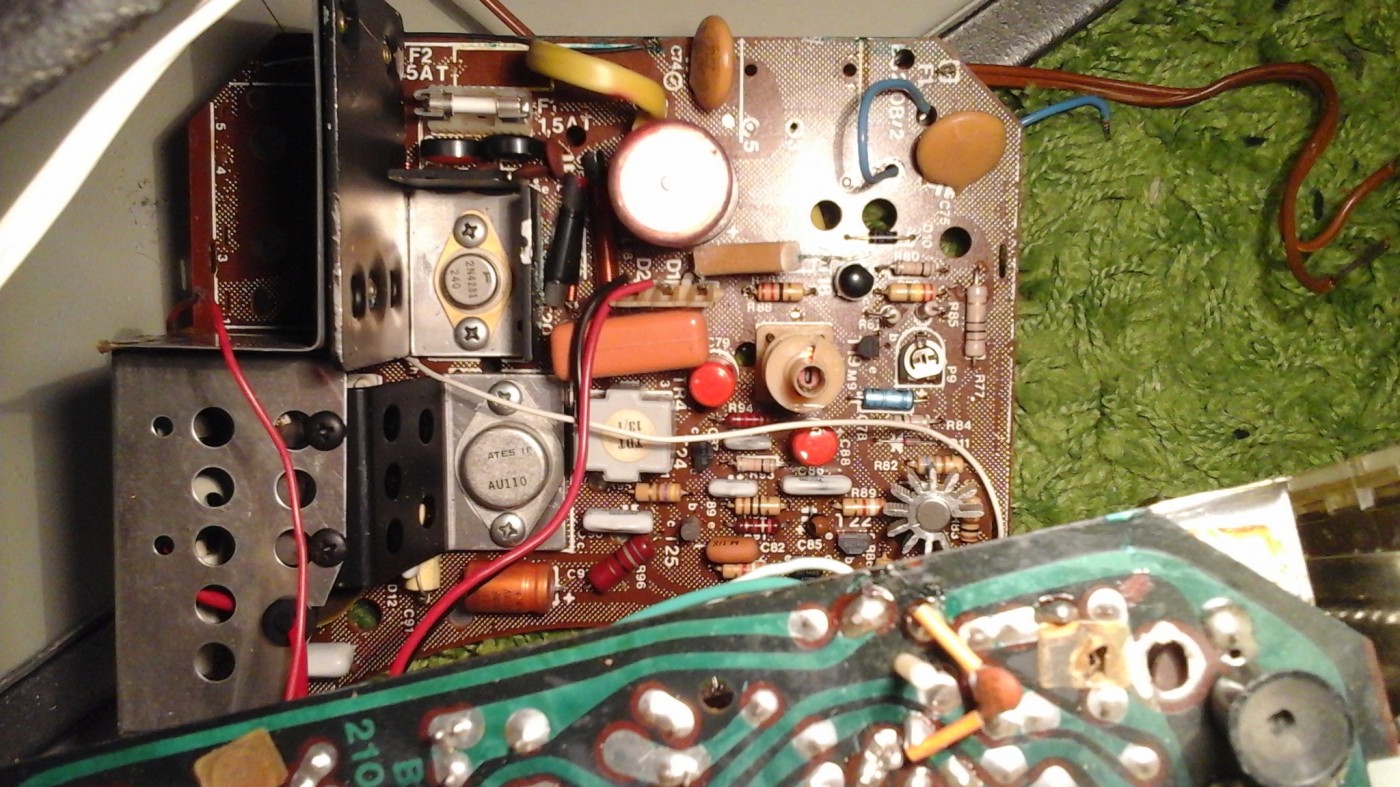

Van de afbuigprint wordt de 2N4231 met koeling ca.40 graden, dit lijkt goed te zijn. Deze dient voor de horizontale afbuiging. De AU110 is in gemonteerde toestand niet bereikbaar, dus is zo niet te testen. Andere torren zijn BC en BF. Zie foto.
De laagspannings TV print voert geen spanning. Dat is niet o.k.

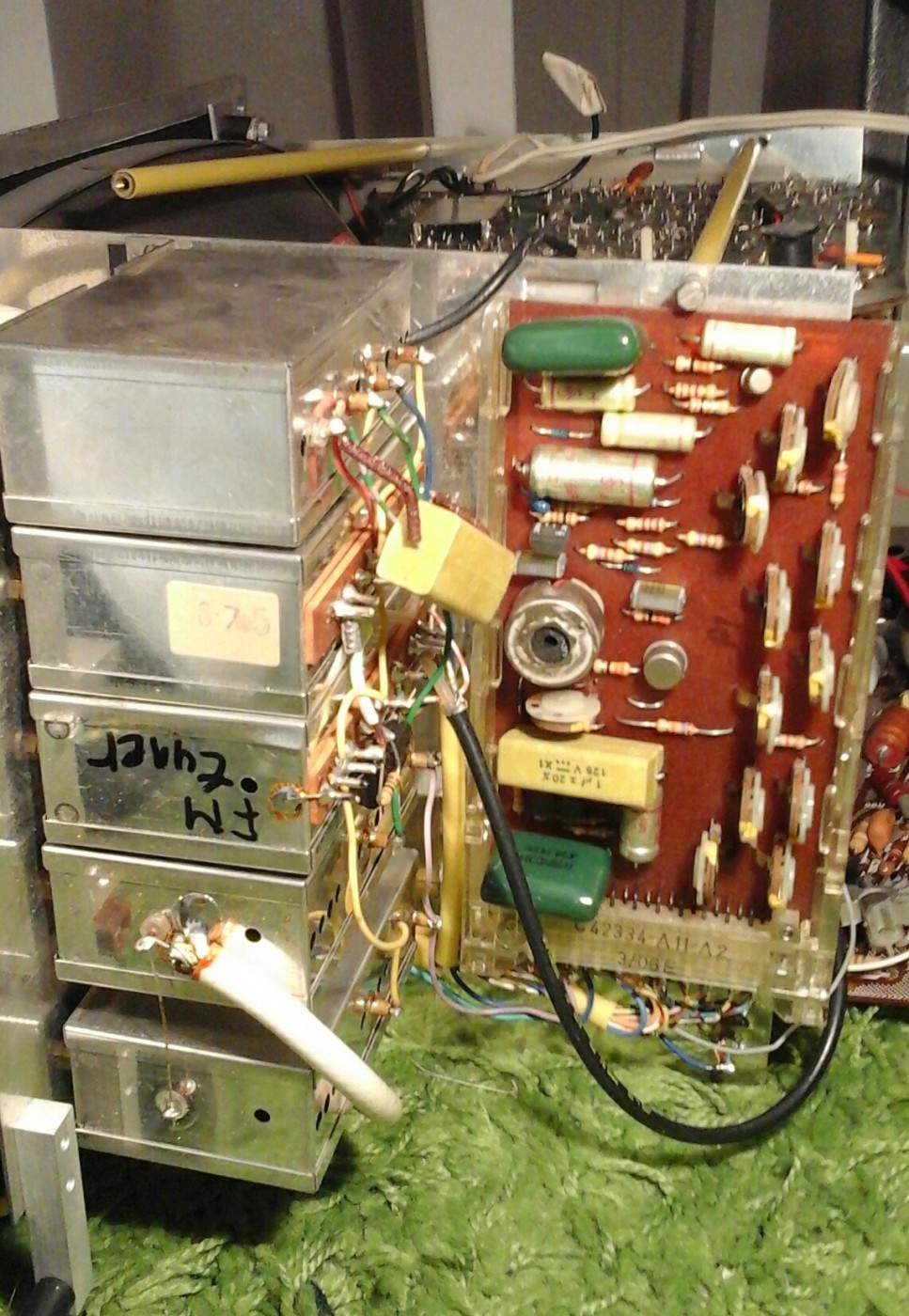

De prints zijn heel compact bevestigd, heb uiteindelijk deze gemonteerd.

Beeldbuis is een 230MB4.
Misschien kent iemand deze prints of heeft een idee wat kapot kan zijn ?

Bert jan

Ik zag nog dat Kathrein ook div. antennen messgeräten leverde uit ca.1975 , net als deze.
