Hameg HM 112 scoop

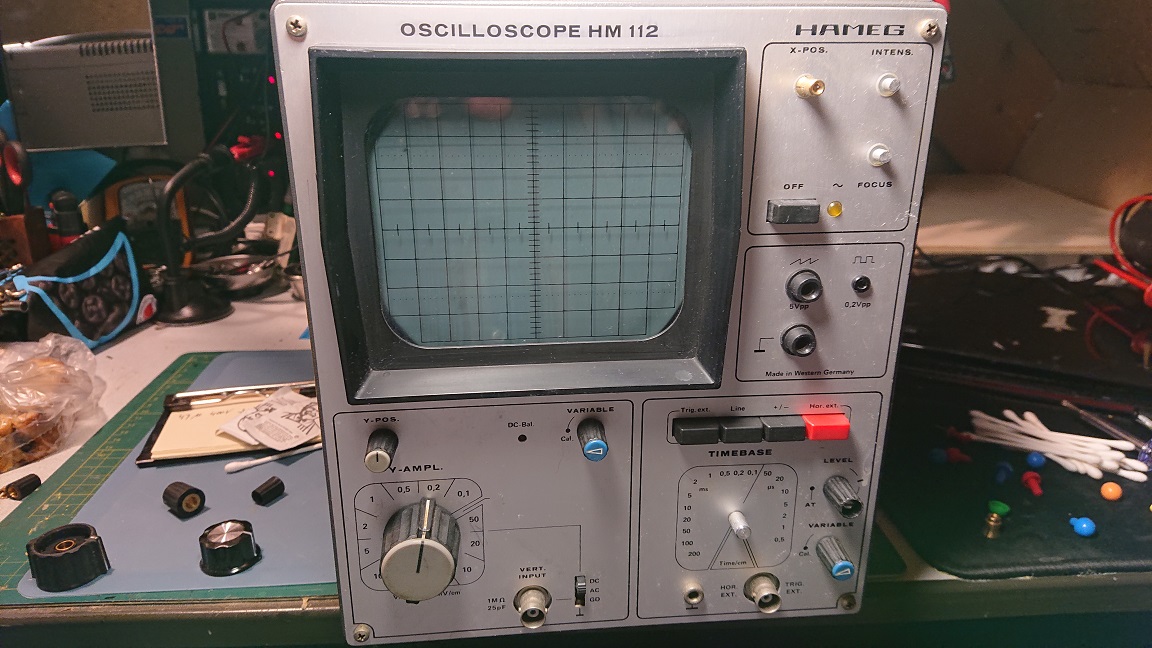

[image] Hallo,
Is er hier iemand die ducumentatie bezit en wil delen van de Hameg HM 112 oscilloscoop en het betreft de transistor en ic versie, dus niet de buizenversie.

Deze versie in onvindbaar op internet

ik hoor het graag

met vr groet
Ronald

Reageer op dit bericht

888 keer gelezen

Ronald,

Ik heb wel de documentatie van een Hameg HM 312, en die lijkt er erg veel op denk ik.
Wel 2 kanaals, maar verder wellicht vergelijkbaar.

Jac

Reageer op dit bericht

751 keer gelezen

Dag Jac

Deze heb ik, maar de IC's komen niet overeen en andere zaken ook niet.
Dank voor je snelle reactie en aanbod.

Maar ik moet verder zoeken

met vr groet
Ronald

Reageer op dit bericht

688 keer gelezen

Let wel dat er meerdere versies zijn. Die van Jac zou dus zomaar wel overeen kunnen komen als het een andere versie is dan het schema dat jij hebt.

Overigens zijn de verschillen tussen de IC-bezetting zeer klein, zoals je op CO aangeeft. Grote delen van het schema dat jij al hebt zullen alsnog kloppen.

In de een zit een HEF4013, in de ander zitten 2 andere IC's die met SC beginnen. De overige IC's komen 1:1 overeen, behoudens typefouten en verschillende fabrikanten van hetzelfde IC.

Reageer op dit bericht

697 keer gelezen
