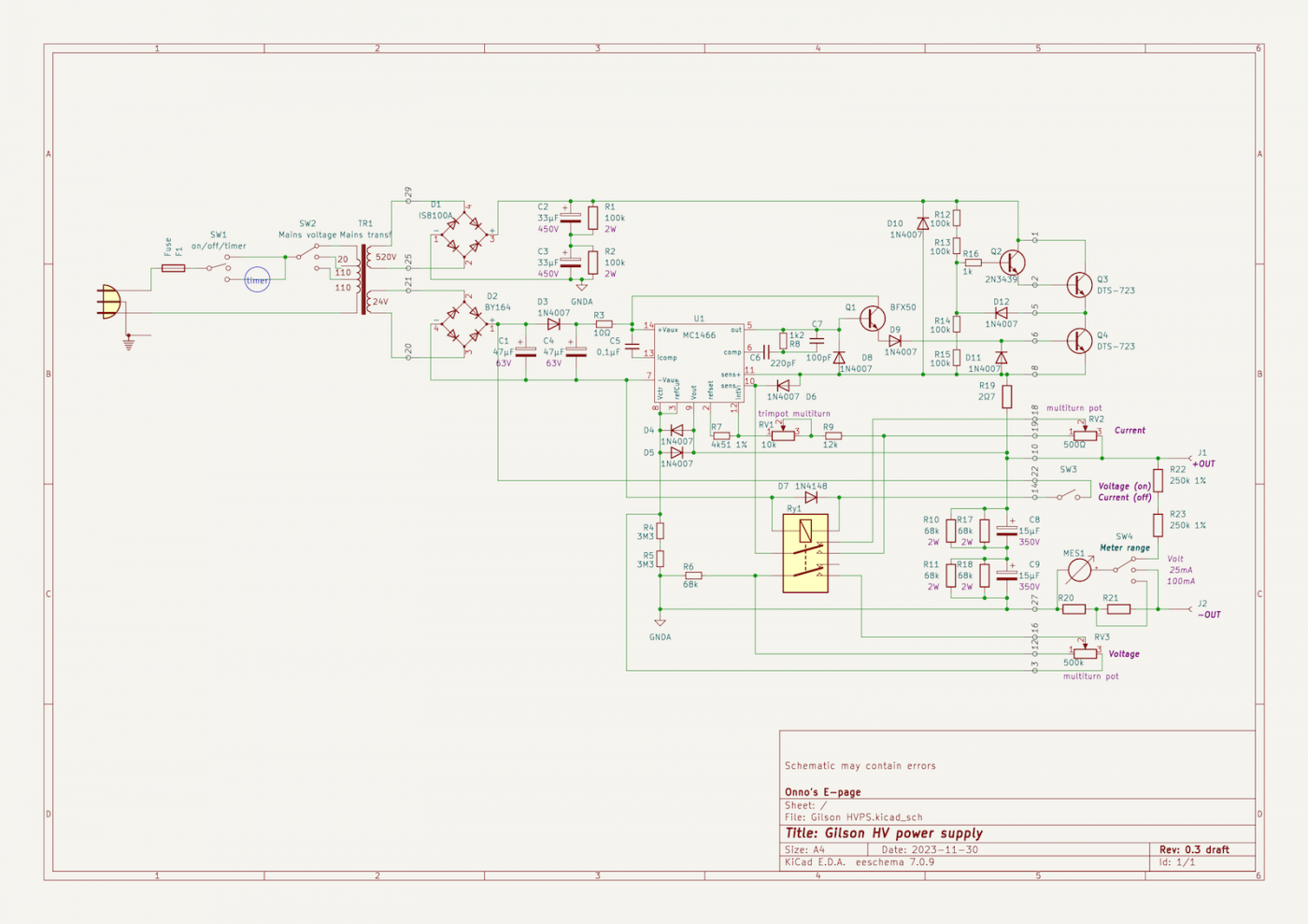

Schema van de hoogspanningsvoeding (Aangeboden)

door Onno-I , 30-11-2023, 23:20 (360 dagen geleden) @ Mans Veldman
Gewijzigd door Onno-I, 30-11-2023, 23:27

Zoals ik aangaf, vond ik een regelbare voeding tot 500V met transistoren niet alledaags.
Voor deze spanning zijn de twee serietransistors in serie geschakeld. De onderste wordt gestuurd door de zwevende regelaar, de bovenste krijgt de helft van het spanningsverschil toegevoerd vanaf een spanningsdeler via een stuurtransistor. Er zitten verschillende andere details in het ontwerp om met de hoge spanning te kunnen werken, zoals het gebruik van dubbele weerstanden in serie en de zeer grote helipot voor de spanningsregeling.
De voeding kan een regelbare constante spanning of een regelbare constante stroom afgeven, de regeling wordt omgeschakeld met een relais. De beide potmeters zijn gekoppeld met tandwielen.

Het schema wilde ik met jullie delen ter inspiratie (hoewel het niet eenvoudig zal zijn een betrouwbare bron voor het regel-ic te vinden).
