Helderheid vectorscope niet te regelen. (Toestel of techniek)

door Maurice , Dordrecht, 28-01-2024, 17:25 (302 dagen geleden) @ Hans van Kampen
Gewijzigd door Maurice, 28-01-2024, 17:28

Hans,

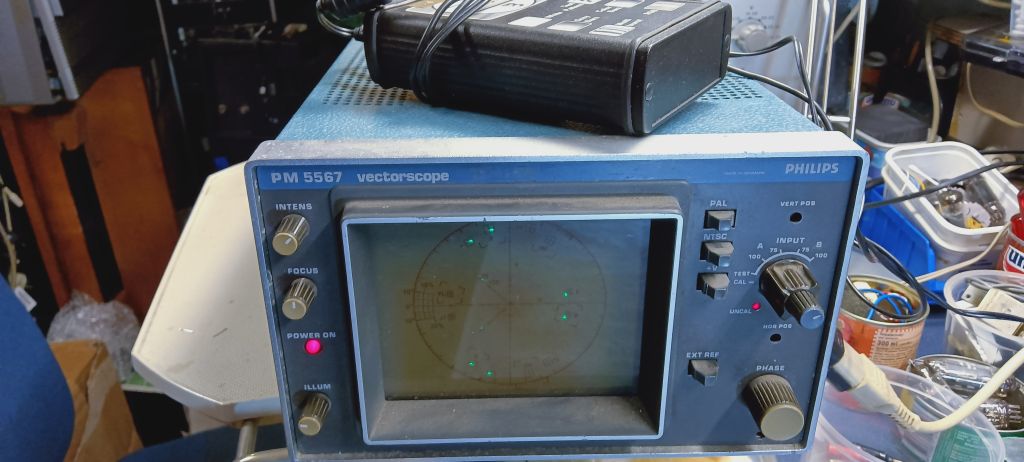

Ik heb even mijn PM5567 er bij gepakt.
Eerst testen of die van mij het nog doet
Yup.

Ok

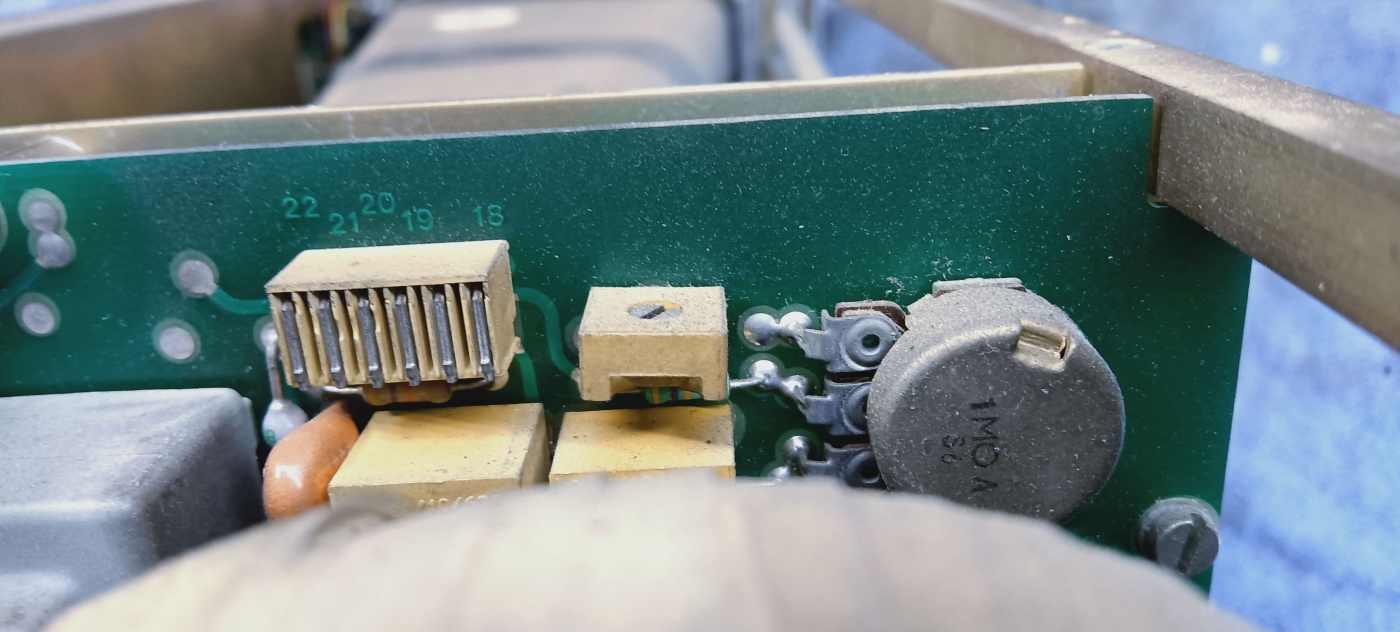

Dan intents potmeter midden zetten, streepje op de E.
Over de potmeter -weerstand zelf, 742k en draaien meetsnoeren, 933k
van buitenste, rand print zijde ,naar loper, 369k, meetsnoeren draaien, 352k
Andere kant naar loper, 443k en 544k
de weerstand aan de loper is 470k, gemeten ook.

Dan gemeten over 150nF condensator die onder die 470k weerstand zit.
Meet ik 1,18M
Edit, ik zie nu op jouw tekening dat dat C23 is

Zener gemeten die daar weer achter die 150n zit
Ohms, 1,02M en 1,18 M
Zener zelf gewoon als diode meten en meet ik 0,697V
