Vraag over 75 Ohm afsluit terminator. (Algemeen)

door Maurice , Dordrecht, 06-02-2024, 17:07 (291 dagen geleden) @ Marinus J

Rene,

JA duidelijk, en je ziet ook in dat oer oude plaatje met die impedantie trafo's,
dat als je niet afsluit je rare dingen kunt krijgen.
Plaatje is uit 1956.

Maar wat nu met die andere 2 plaatjes.
Beide toestellen hebben elke ingang dubbel uitgevoerd.

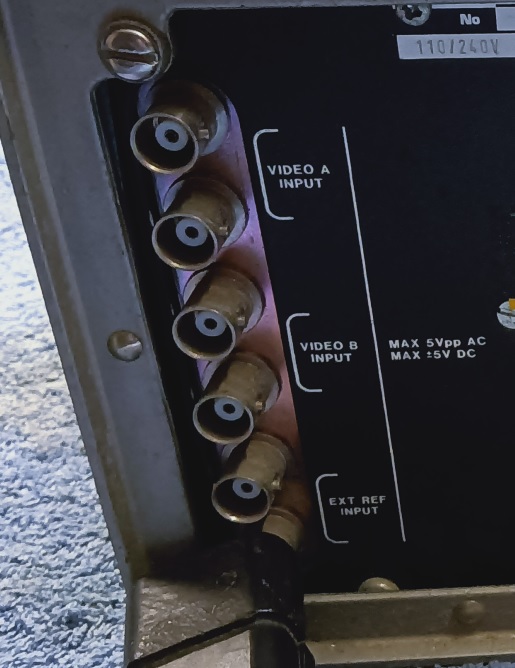

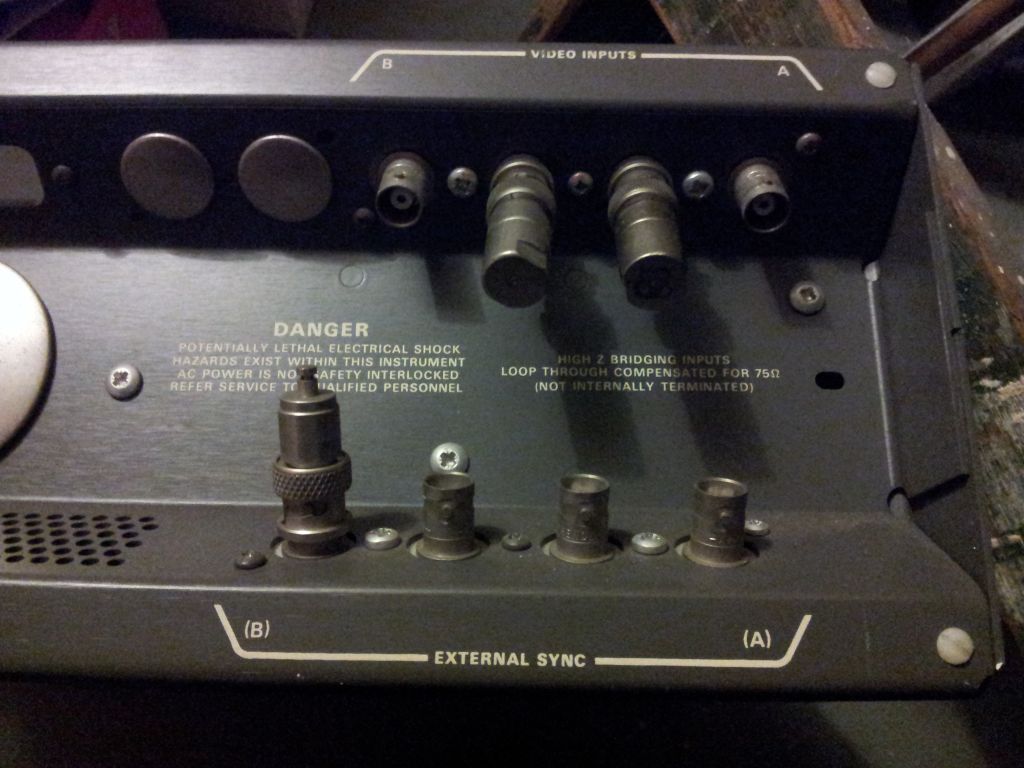

De PM5567 en de Tek 1481R

Mij lijkt 75 Ohm afsluiten , indien niet gebruikt, omdat de ingang
kennelijk verwacht 2x 75 Ohm.
Dat zeg ik ook hier.

Ik zal er eens aan meten.

Als je plaatje van Otto neemt, zou je voor een 2e uitgang een 2e 75 Ohm moeten hebben
aan de opamp pin 7.
Indien je dan de 2e uitgang niet gebruikt, en dus niet afsluit, heeft dat voor de 1e uitgang
geen invloed.

Wat ik dan bedoel is als die weerstand aan pin 7 150 Ohm is , indien met 2 uitgangen wil hebben,
dan de 2e uitgang indien niet gebruikt dus wel 75 Ohm afgesloten moeten worden.
Anders klopt het weer niet.
Dat dus als die beide uitgangen domweg aan elkaar vast zitten parallel.
Dat bedoel ik met als circuit zo ontworpen is dat men verwacht 2x 75 Ohm.
