Ik plaats de bestanden van wat ik heb, werkeing (nog onbekend) , informatie niet bekend.
Daarom hier de foto s geplaatst, wellicht dat iemand het herkend of (beter) weet hoe ik hier achter kan komen. Op het motherboard staat alleen: made in taiwan en een nummer maar dat gaf geen aanknoping. Ook de graphic card geeft mij geen aanwijzing. Op de wel aanwezig kast staat voor een "A" , misschien van A open. Ik heb er ook wat software bij van BTC maar of dat nu bij de computer hoort ???? ik heb geen idee. De mfm harddisk controller is denk ik de : ST11M: Twee MFM ST506/412 schijven

Liefst wil ik eigenlijk weten: welk bedrijf heeft het motherboard geproduceerd ?

mvg
Frans

[image]

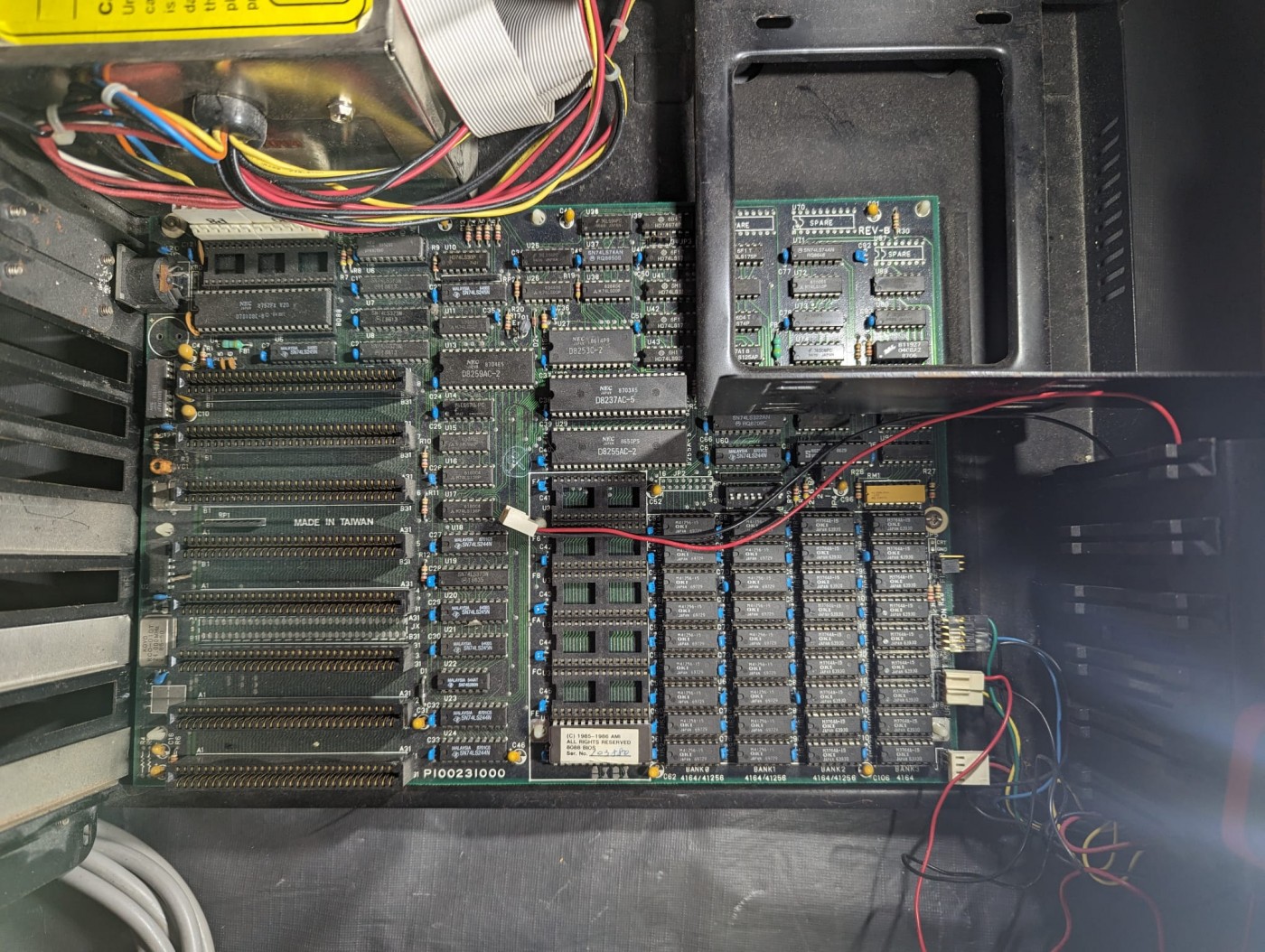

motherboard

[image]

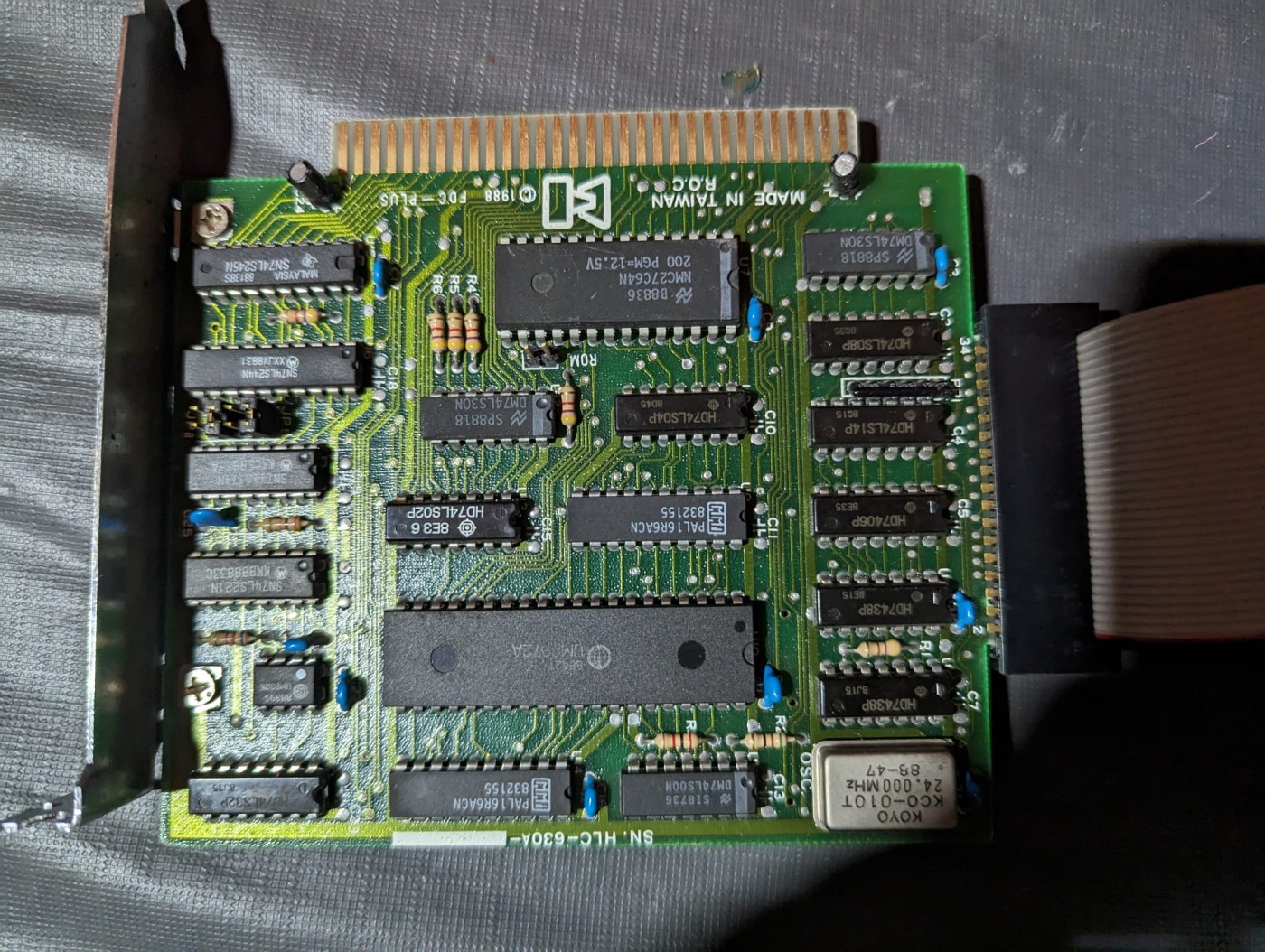

floppy drive controller

[image]

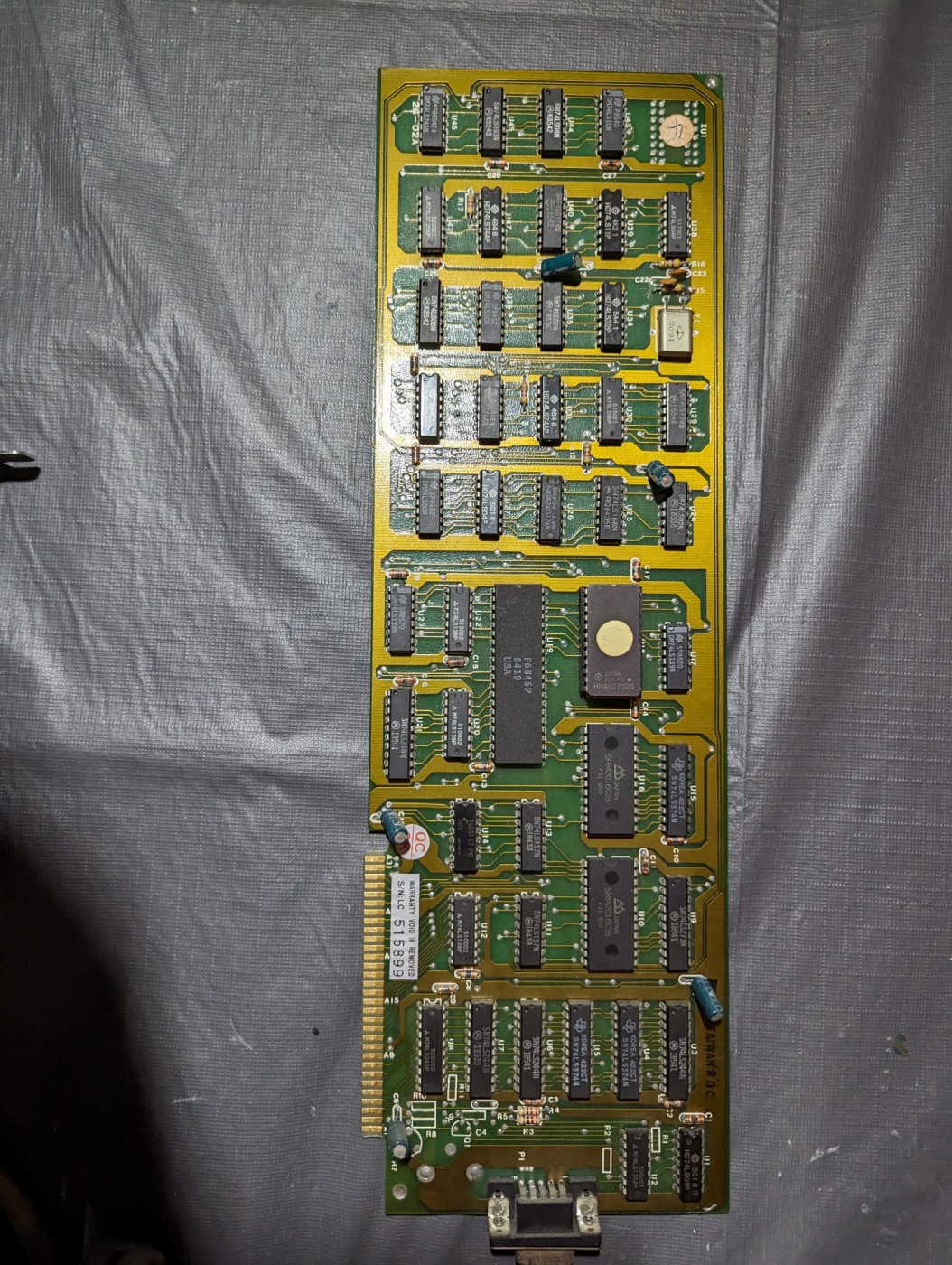

graphic card

[image]

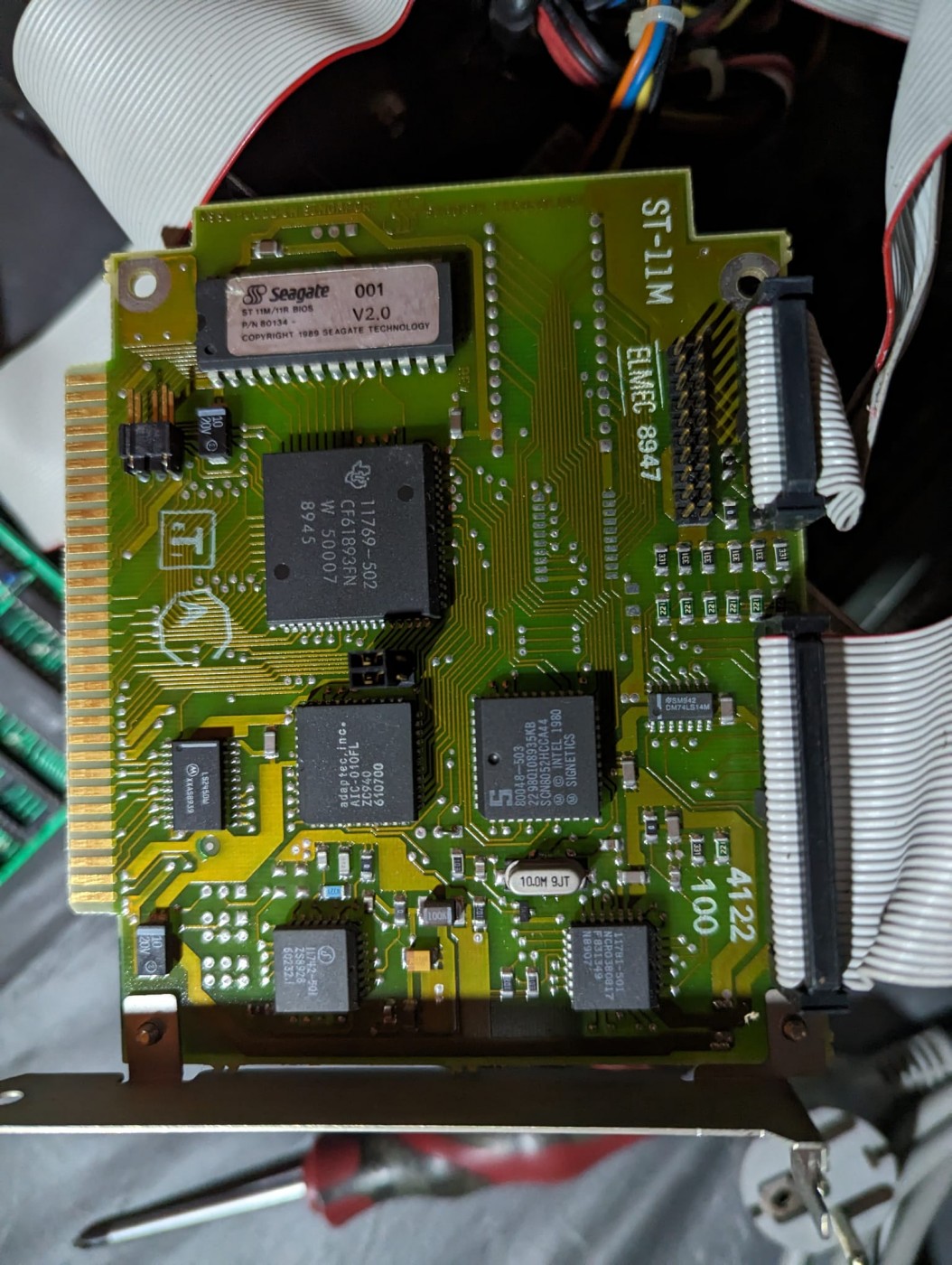

harddisk seagate mfm card (drive aanwezig)

[image]

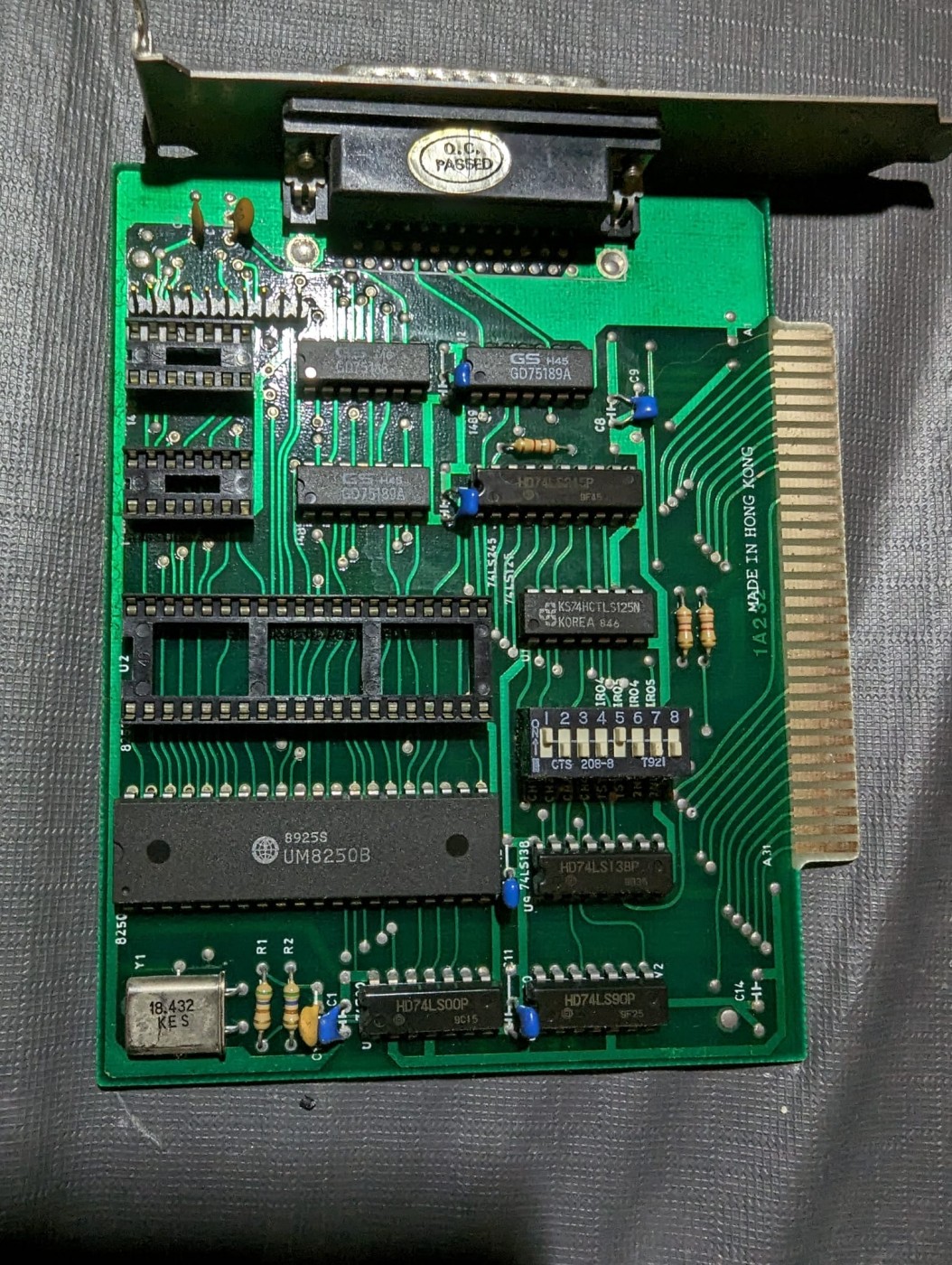

interface card

[image]

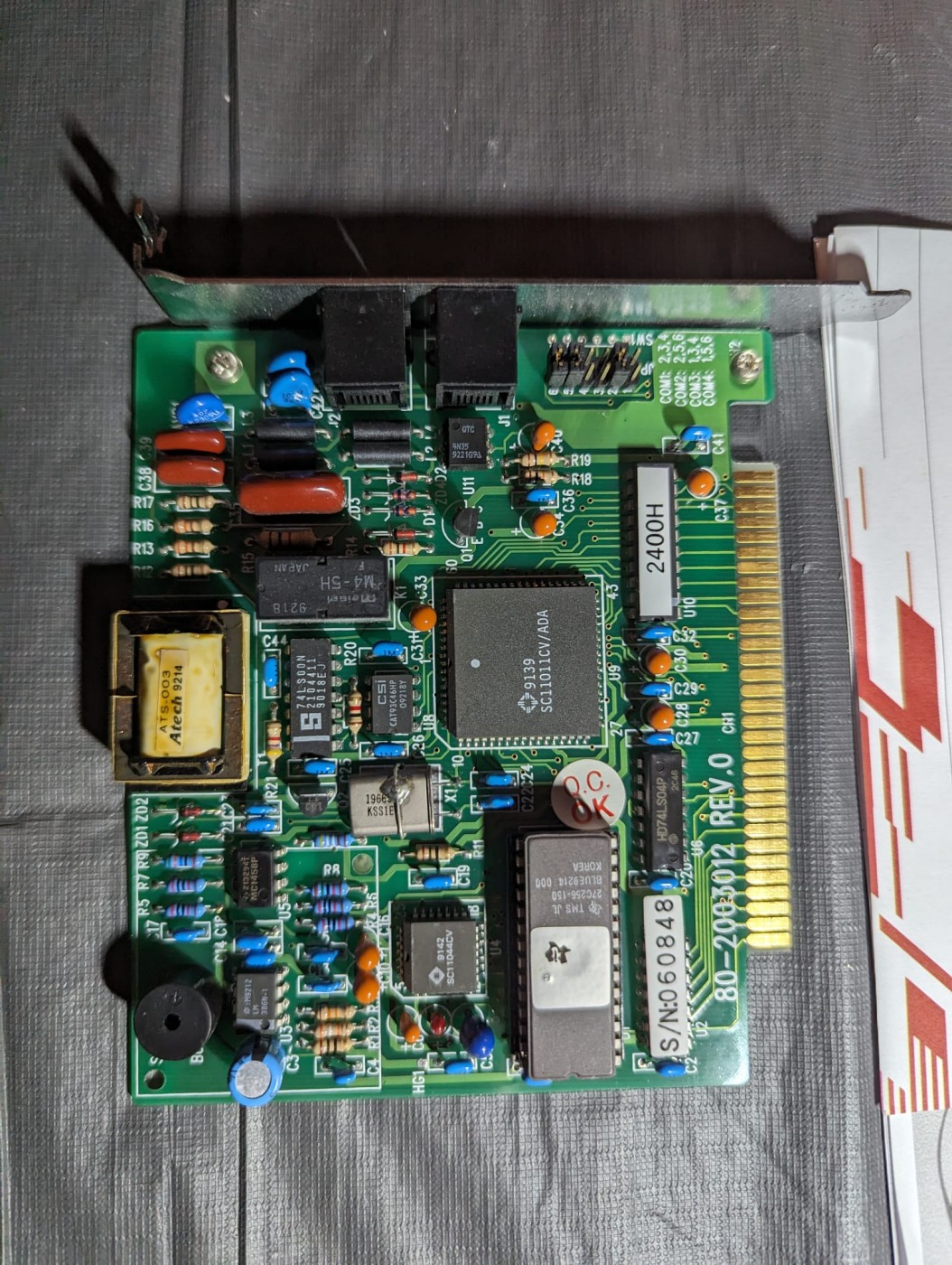

modem card

[image]

Reageer op dit bericht

986 keer gelezen

Graphic card is denk ik: MGLC26-02A 4K MEMORY 720X348

Reageer op dit bericht

867 keer gelezen

Acer (waarvan Aopen onderdeel is) begon pas in 1987 onder die naam te opereren. Vóór die tijd heetten ze Multitech, niet te verwarren met de Nederlandse bruingoedboer met dezelfde naam. In theorie zou het misschien nèt kunnen, maar het ziet er naar mijn idee iets te generiek ("samengeraapt") uit, en er zit achterop kennelijk geen typesticker anders had je dat wel gemeld. Het modem is trouwens een paar jaar nieuwer, dus later pas geplaatst.

Staat er achterop de PC ook dat hij in Taiwan gemaakt is? Het komt bij klonen veel vaker voor dat ze elders uit geïmporteerde onderdelen samengesteld werden die niet persé van dezelfde fabrikant komen. Ook als er wel Taiwan zou staan, kan het best een samengeraapt model zijn zoals het er voor mij eerder uitziet.

Op het moederbord staat véél meer dan alleen "Made in Taiwan". Ik zie REV-B staan en een nummer P100231000. Elders op het moederbord staan misschien nog meer aanwijzingen. Dat wordt dus even zoeken en alles samenvatten. In het ergste geval staat er onderop of in de koperlaag een aanwijzing. Soms zelfs een copyrightteken en behalve een jaar ook een bedrijfsnaam - dan heb je juist weer geluk, maar het kost altijd wat extra werk.

Het nummer met de P is trouwens ook geen Acerachtig nummer waaraan je later ook tenten als ALi, Aopen, Apacer, AUO, BenQ/Qisda, Wistron, enz. kon herkennen.

P.S. BTC is een toetsenbordfabrikant, ik weet niet of ze nog andere dingen deden, dus de vraag is waar de software voor is.

Reageer op dit bericht

819 keer gelezen

Acer (waarvan Aopen onderdeel is) begon pas in 1987 onder die naam te opereren. Vóór die tijd heetten ze Multitech, niet te verwarren met de Nederlandse bruingoedboer met dezelfde naam. In theorie zou het misschien nèt kunnen, maar het ziet er naar mijn idee iets te generiek ("samengeraapt") uit, en er zit achterop kennelijk geen typesticker anders had je dat wel gemeld. Het modem is trouwens een paar jaar nieuwer, dus later pas geplaatst.

Staat er achterop de PC ook dat hij in Taiwan gemaakt is? Het komt bij klonen veel vaker voor dat ze elders uit geïmporteerde onderdelen samengesteld werden die niet persé van dezelfde fabrikant komen. Ook als er wel Taiwan zou staan, kan het best een samengeraapt model zijn zoals het er voor mij eerder uitziet.

Ik heb de kast helemaal omgekeerd, maar daar staat helaas niets op. Rev-B heb ik ook gezien en ook het nummer P1002231000 maar daar kwam ik ook niet verder mee. Onderop weet ik niet, ik had juist alle kaarten er uit gehaald om een overzict van het board te maken. De onderkant heb ik echter nog niet gezien. Als er geen verdere gegevens komen, dan heb board er maar helemaal uit halen.

Op het moederbord staat véél meer dan alleen "Made in Taiwan". Ik zie REV-B staan en een nummer P100231000. Elders op het moederbord staan misschien nog meer aanwijzingen. Dat wordt dus even zoeken en alles samenvatten. In het ergste geval staat er onderop of in de koperlaag een aanwijzing. Soms zelfs een copyrightteken en behalve een jaar ook een bedrijfsnaam - dan heb je juist weer geluk, maar het kost altijd wat extra werk.

Het nummer met de P is trouwens ook geen Acerachtig nummer waaraan je later ook tenten als ALi, Aopen, Apacer, AUO, BenQ/Qisda, Wistron, enz. kon herkennen.

P.S. BTC is een toetsenbordfabrikant, ik weet niet of ze nog andere dingen deden, dus de vraag is waar de software voor is.

Ik heb nog geen systeem waar ik de software van de floppy s mee kan uitlezen, dus ook dat is nog afwachten ( de tulip is nog niet wekend , haha ...)

groetjes
Frans

Reageer op dit bericht

790 keer gelezen

In de machine zit verder nog een seagate st225 en een floppy drive copal f-5002

[image]

[image]

[image]

Reageer op dit bericht

748 keer gelezen

De eerste floppy of diskette van MSDOS wat altijd bootable. Dus als je dan de prompt ziet staan
heeft io.sys en msdos.sys gewerkt!

--
RAAF12

Reageer op dit bericht

780 keer gelezen

Ik heb inmiddels de voeding uit de xt computer gehaald en getest met een aangesloten dvd speler en .... deze werkt.
De zoektocht naar welk motherboard is nog gaande.
De volgende stap ik het board onder stroom zetten zonder enkele kaart. Op zijn minst zou ik dan toch geluid uit de aanwezig ls moeten horen. Als dat goed verloopt daarna de grafische kaart er in en monitor aansluiten.

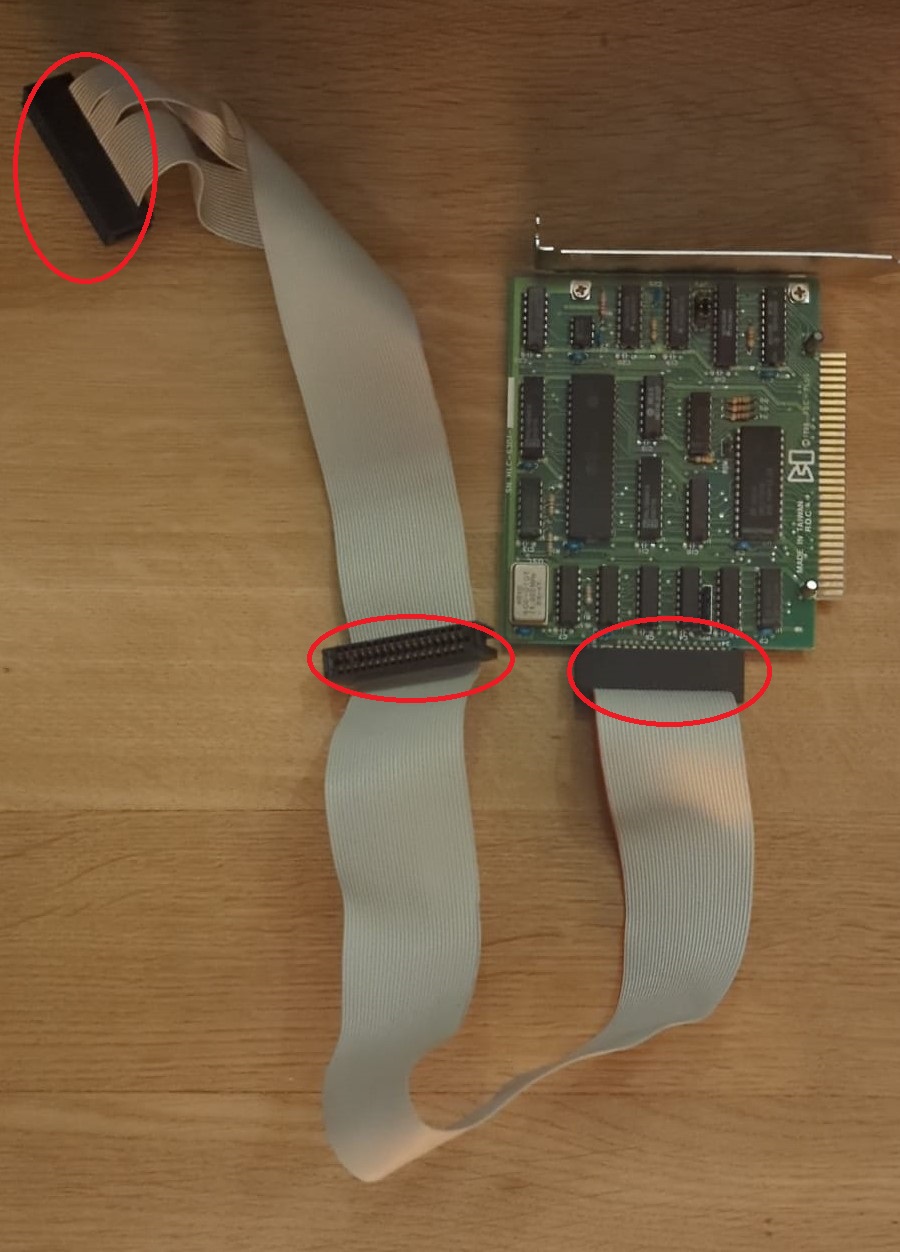

Wat ik verder nog zoek is een kabel zoals afgebeeld op onderstaande foto s met 3 connectors. De benaming van de connector weet ik helaas niet

[image]

Reageer op dit bericht

770 keer gelezen

De kabel zelf staat bekend als 5,25" floppydrivekabel.

Reageer op dit bericht

731 keer gelezen

De voeding nu aangesloten op (alleen) het board, en idd een aantal piepjes via de luidspreker, als teken dat hij boot met foutmelding

Daarna een Tulip monitor aangesloten (Typenr: MON-01.03.12 (& daaronder 805 BM 6/00B) en de grafische kaart die in het systeem aanwezig was, maar die twee mogen elkaar niet, althans ik krijg wel signaal op het beeld maar niet leesbaar. Wellicht is de combinatie niet werkzaam, maar dat moet ik nog uitzoeken of wellicht heeft iemand hier een idee over.
De kaart is 720x348 dat is Hercules en wellicht niet compatibel met de monitor (nog ff uizoeken)

[image]

is volgens mij een: MGLC26-02A 4K MEMORY 720X348

[image]

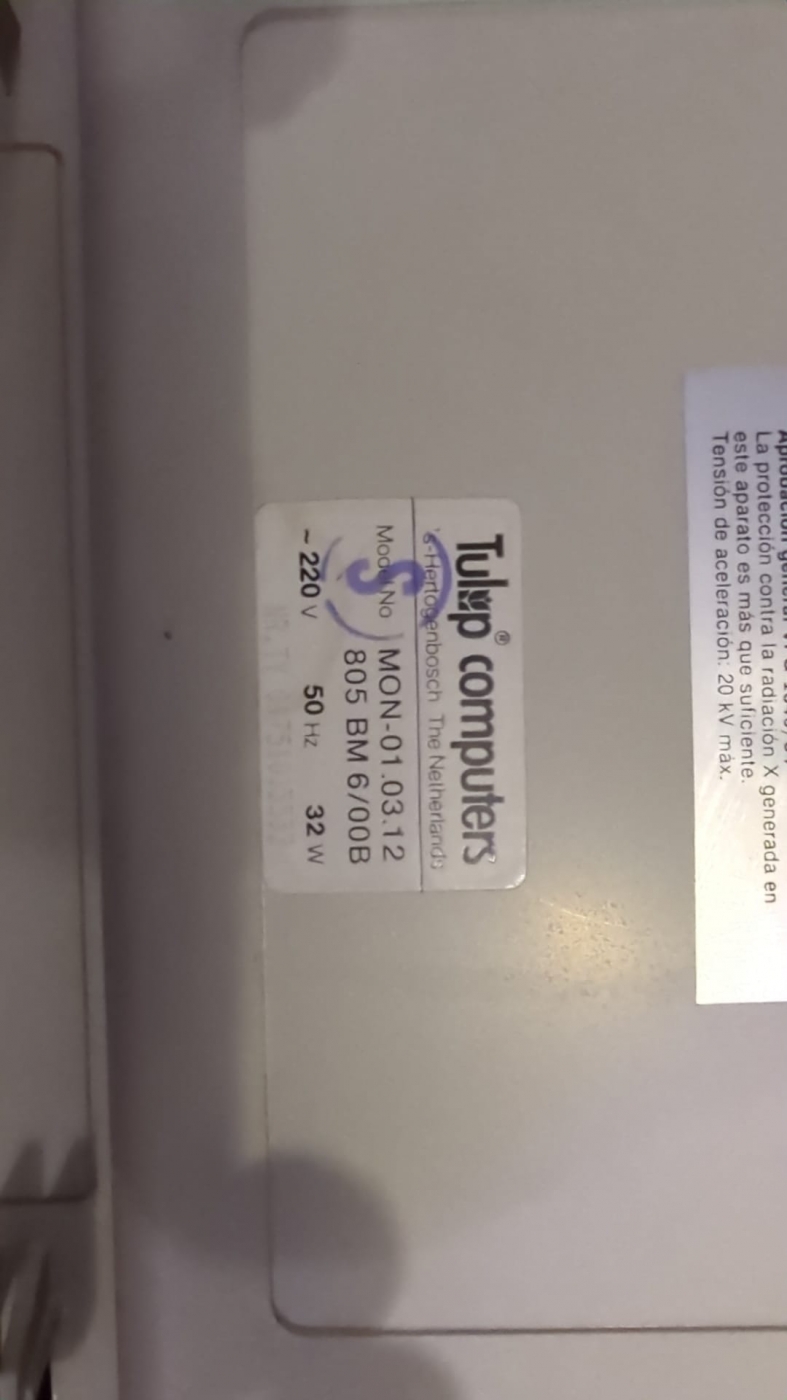

tulip monitor MON-01.03.12 (& daaronder 805 BM 6/00B

Reageer op dit bericht

678 keer gelezen

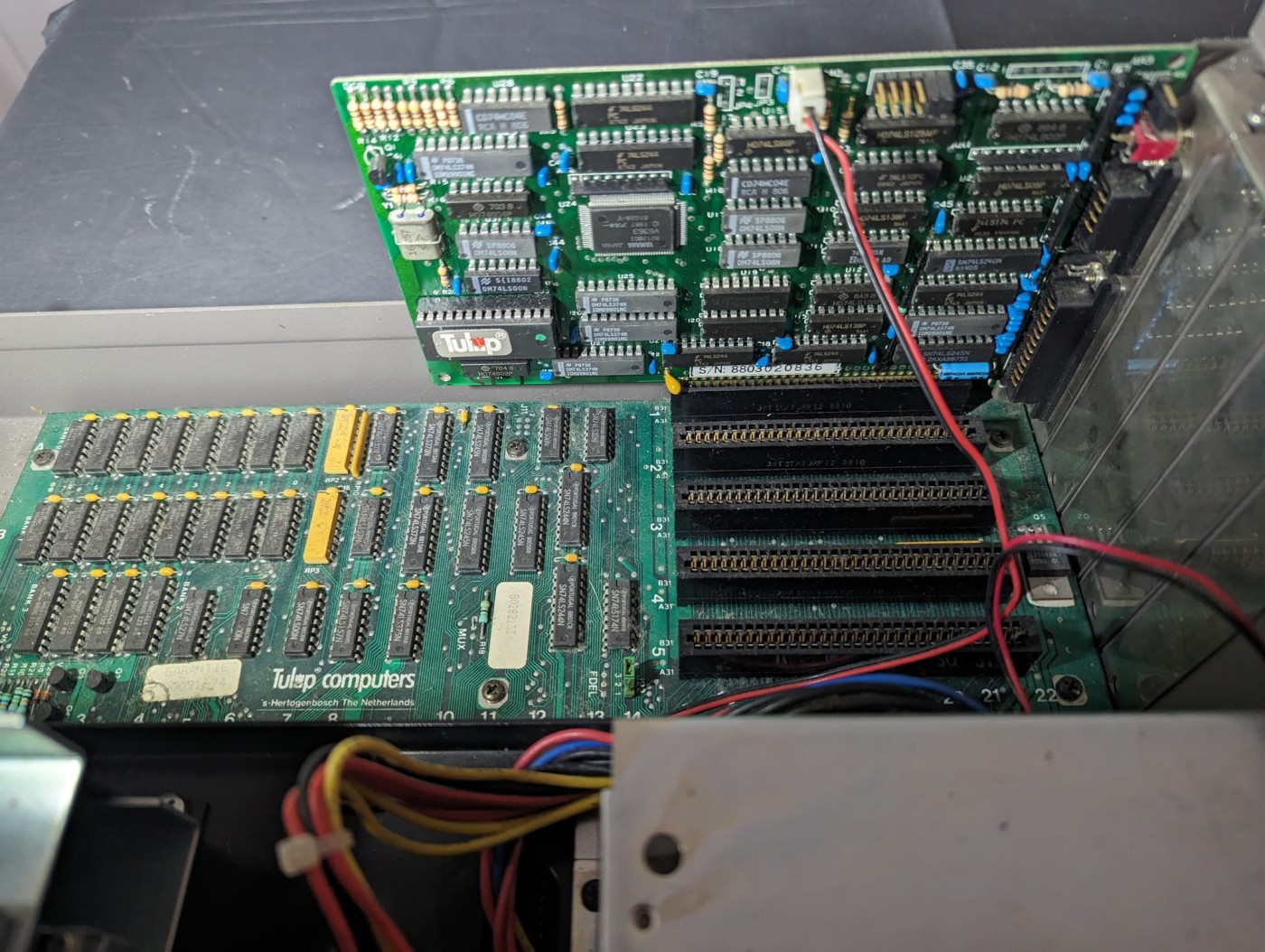

Ik heb de grafische kaart vervangen door de grafische kaart van een Tulips compact pc2 en daarna aangesloten op de tulip monitor, hieronder het resultaat:

[image]

Reageer op dit bericht

756 keer gelezen

Het moederboard van de pc is inmiddels werkend. De 360k drive werkt en met behulp van een dos 2.00 floppy kan ik het systeem nu opstarten.
De maker van het moederboard ontdekken dat zal waarschijnlijk niet lukken.
In de systeemkast bevond zich ook een seagate st 255.
Floppy drive weer even weg genomen en de hd welke ook aanwezig was aangesloten.
Maurice heeft in een eerdere draad aangegeven opstarten en als de motor niet gelijk gaat spinnen dan weer uitschakelen. Ik had geluk de motor begon met spinnen en wordt ook herkend als st255. Opstarten van deze hd doet hij echter niet.
Daarna de floppy drive weer aangesloten en op deze manier opgestart met dos 2.00.
Middels fdisk krijg ik wel informatie: namelijk: type non-dos (zie foto hieronder).
Ik ken natuurlijk de geschiedenis niet van de pc maar dit had ik niet verwacht. Welke conclusie moet ik hier nu uit halen. Ik kan natuurlijk wel met Fdisk een partitie creeeren maar wacht daar nog even af omdat ik graag wil weten hoe jullie hier over denken.
Verder heb ik gelezen dat in geval ik wel die partitie wil creeeren dit beter met dos 3.00 kan doen maar .... daar beschik ik niet over, dus als iemand dat heeft voor mij graag !!!

[image]

[image]

Reageer op dit bericht

760 keer gelezen

Zal ook dos 2 zijn.

Start eens dos 3.3 minstens beter dos 5

Dan eens zien of je de HD kan benaderen gewoon met C:

Kan nog zijn dat de HD bv dubbelspace is gedaan ooit.
Grotere capaciteit iets van 35MB op een 20MB schijf.
Probeer daarom dan eens DOS 6.22 op zo van flop.
Zien of dat gaat werken.
Je zou dan 2 schijven moeten krijgen een bv H en C schijf.
C de "gewone"benaderbare bruikbaar voor bestanden en de H is dan hoofd schijf die
2x zo groot is gemaakt.
Zeg maar het ZIP bestand.
C de uitgepakte.

Mooi dat die 255 ieder geval doet, is ook een oer sterke drive.

Reageer op dit bericht

692 keer gelezen

Zal ook dos 2 zijn.

Start eens dos 3.3 minstens beter dos 5

Dan eens zien of je de HD kan benaderen gewoon met C:

Kan nog zijn dat de HD bv dubbelspace is gedaan ooit.
Grotere capaciteit iets van 35MB op een 20MB schijf.
Probeer daarom dan eens DOS 6.22 op zo van flop.
Zien of dat gaat werken.
Je zou dan 2 schijven moeten krijgen een bv H en C schijf.
C de "gewone"benaderbare bruikbaar voor bestanden en de H is dan hoofd schijf die
2x zo groot is gemaakt.
Zeg maar het ZIP bestand.
C de uitgepakte.

Mooi dat die 255 ieder geval doet, is ook een oer sterke drive.

zowel dos 3.3 als dos 6.22 heb ik niet, dus daar moet ik eerst naar op zoek

Reageer op dit bericht

746 keer gelezen

De pc werkt weer zoals ik eerder aangegeven heb in deze draad.
Hij werkt echter niet met de kaart welke ik aantrof in deze pc

[image]

kaart naam is: MGLC26-02A 4K MEMORY 720X348

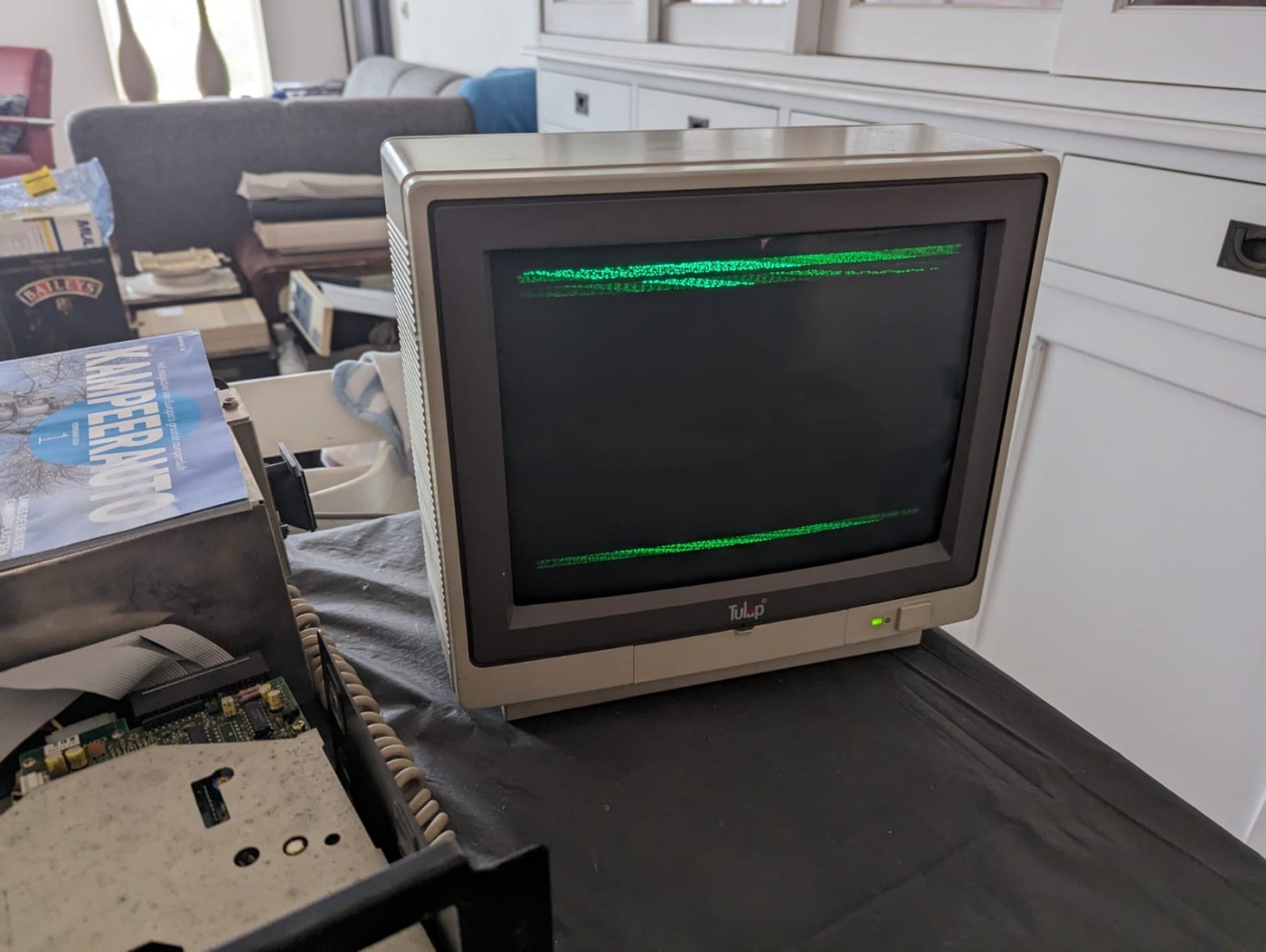

het beeld wat ik dan krijg is:

[image]

ook met een andere hercules kaart krijg ik dat zelfde beeld

[image]

ook een hercules kaart

met de kaart die in oorspronkelijk in een tulip pc zat krijg ik wel beeld

dat is onderstaande kaart

[image]

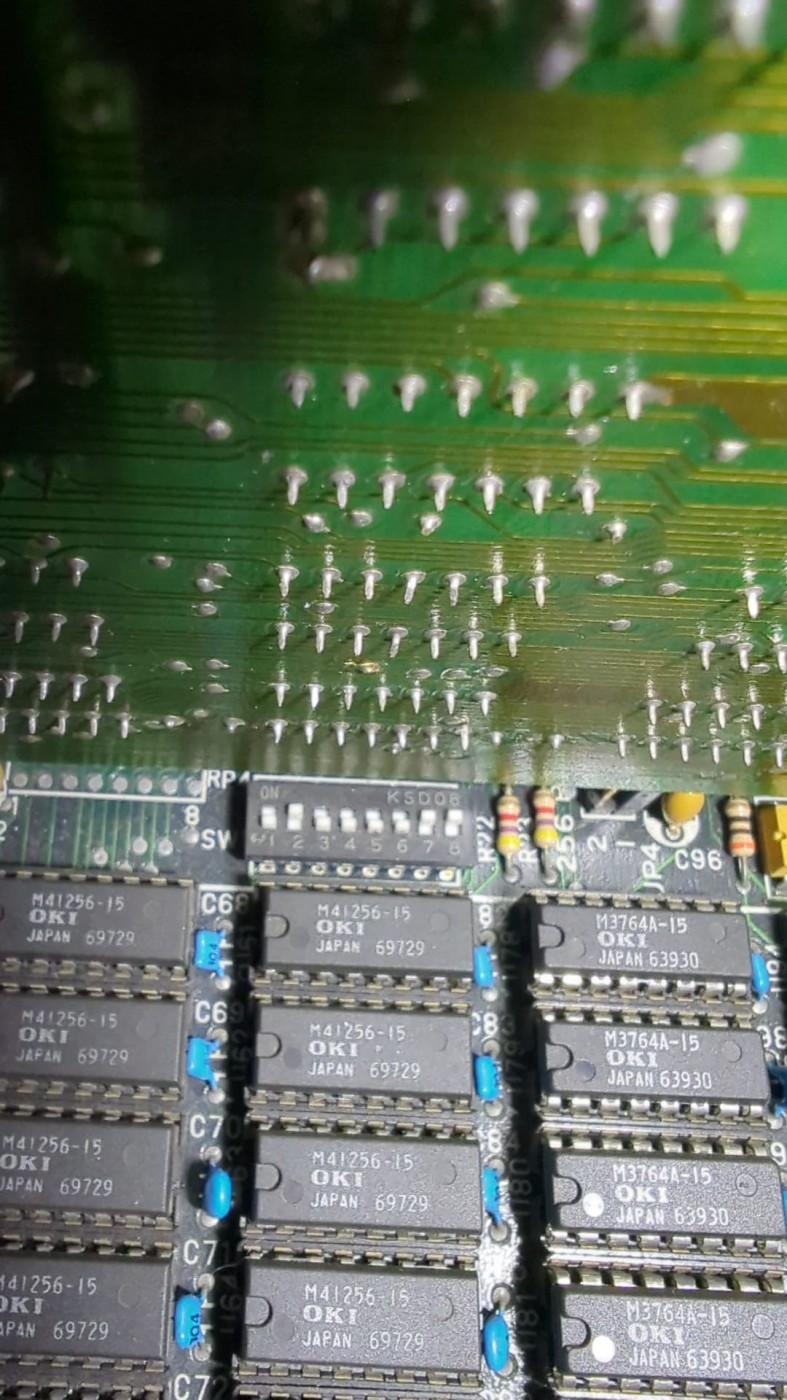

de dipswitch settings op het motherboard namelijk 5 en 6 lijken mij goed te staan (voorzover hij te vergelijken is met een echt ibm motherboard

[image]

nu nog de oplossing van het waarom niet werken met de hercules kaarten :-)

mvg

Frans

Reageer op dit bericht

642 keer gelezen

Klinkt alsof je monitor geen Hercules doet. Dat is ruim 18kHz lijnfrequentie daar waar CGA op een krappe 16kHz loopt. Wat voor kaart zat er in je Tulip?

Reageer op dit bericht

640 keer gelezen

Klinkt alsof je monitor geen Hercules doet. Dat is ruim 18kHz lijnfrequentie daar waar CGA op een krappe 16kHz loopt. Wat voor kaart zat er in je Tulip?

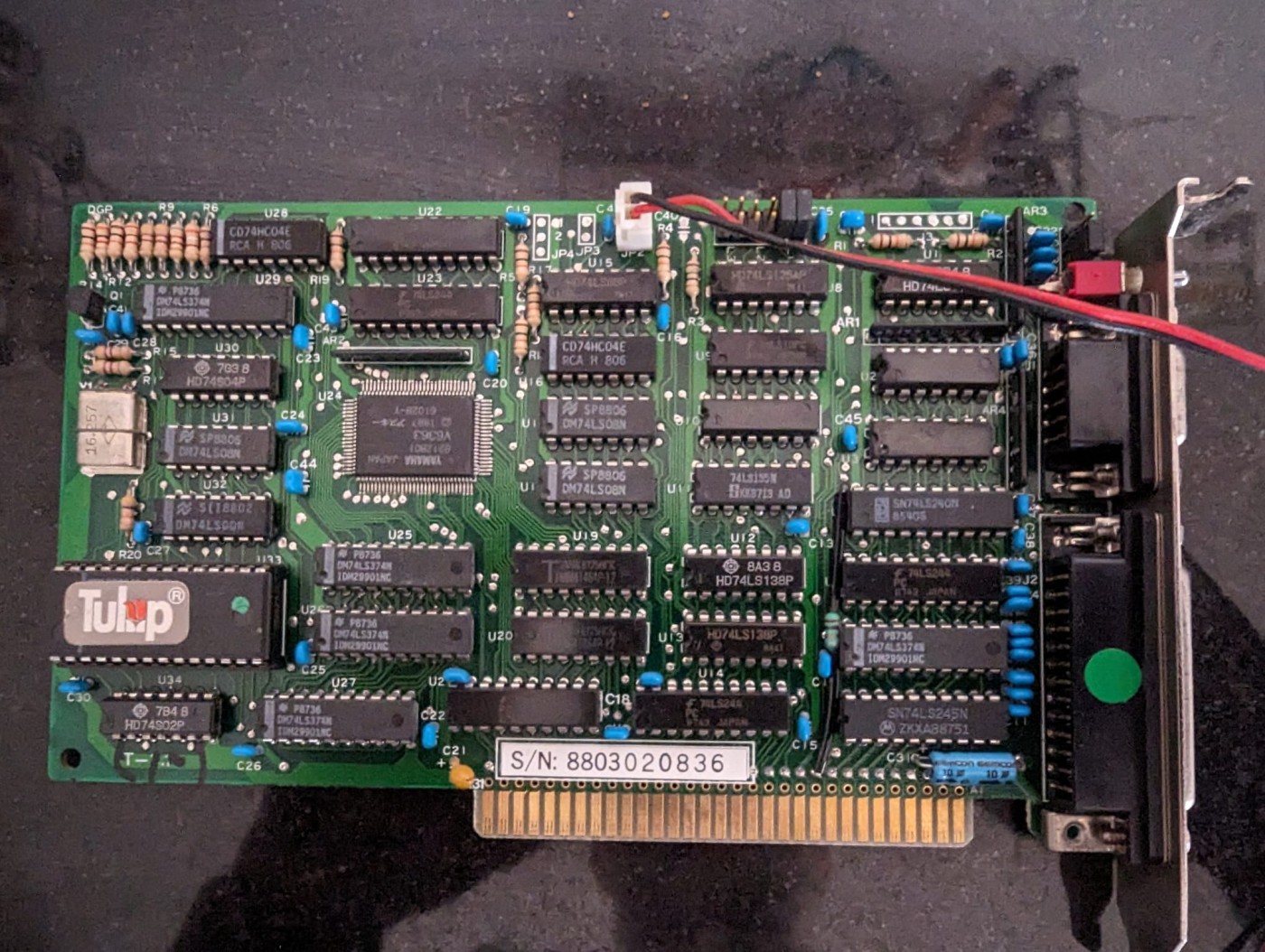

de kaart van de tulip komt uit een Tulip Compact PC2 (De standaardconfiguratie bestond uit een 20MB Harddisk, 360KB 5,25" Floppy disk en een DGA-monochroom monitor). Verdere specificaties van de graphic card kan ik niet vinden.
Een afbeelding van de kaart hieronder.

[image]

[image]

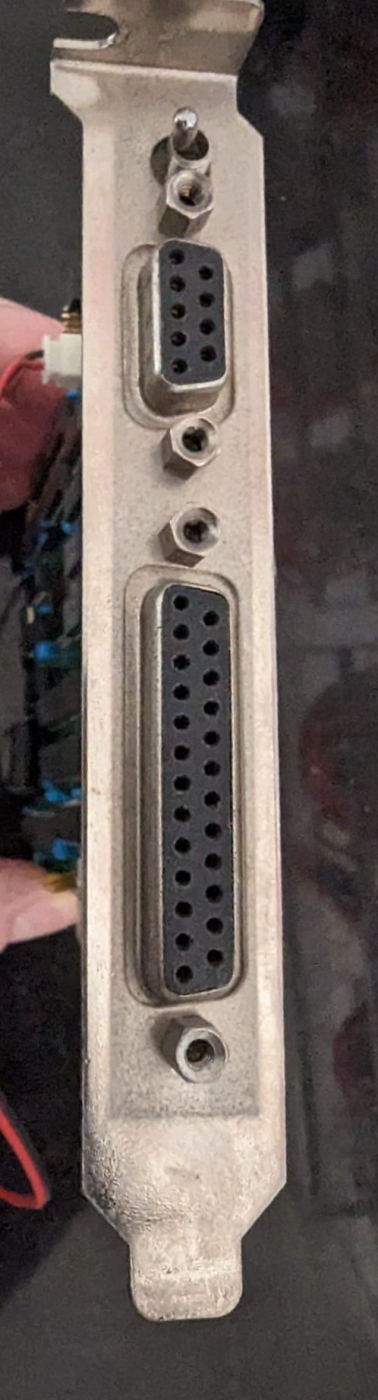

heeft een schakelaar om te kunnen switchen naar kleur
[image]
zie schakelaar bovenaan

de twee hercules kaarten: zie hieronder

[image]

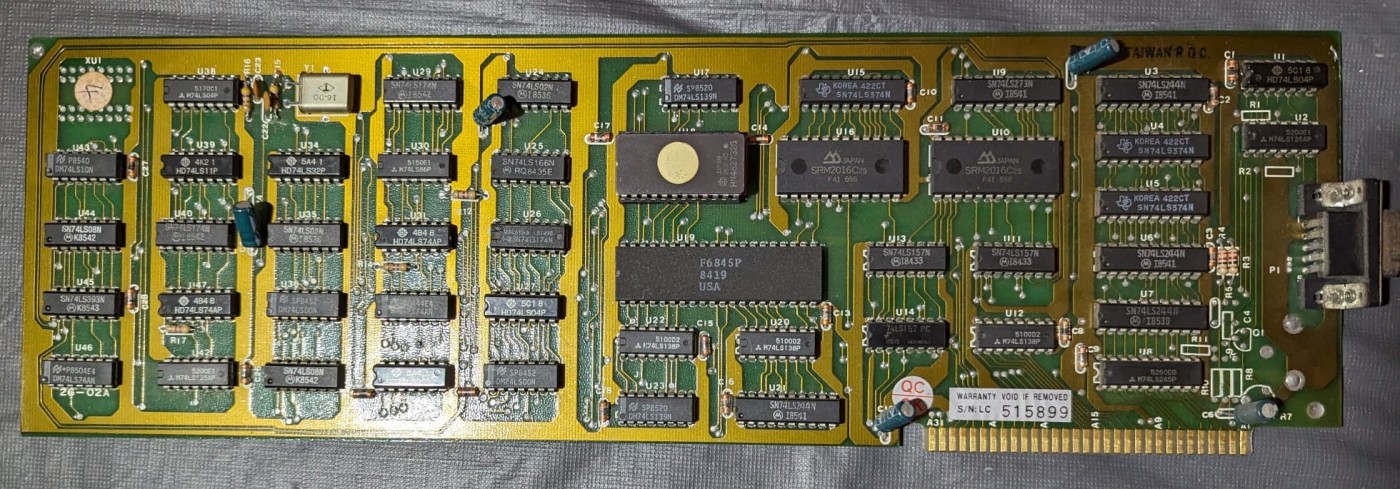

MGLC26-02A 4K MEMORY 720X348

[image]

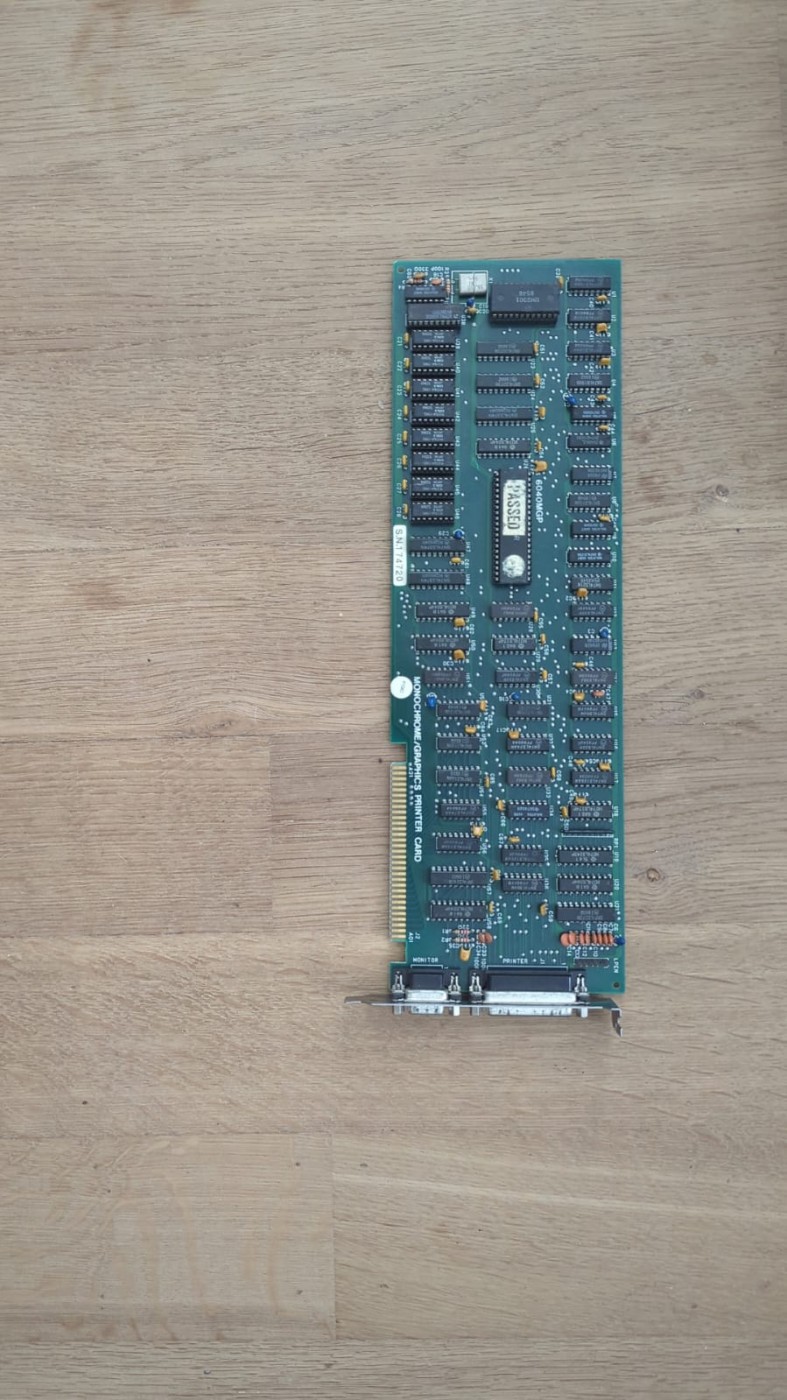

6040MGP monochrome graphics card

monitor van Tulip:

[image]

Reageer op dit bericht

690 keer gelezen

Is maar een MONO schermpje.
Die Tulip kaart staat schakelaartje ook naar kleur en dan werkt inderdaad dat Tulip schermpje niet,
Net nog geprobeerd.

De diverse kaarten, dan is ook belangrijk eens wat te gaan lezen.

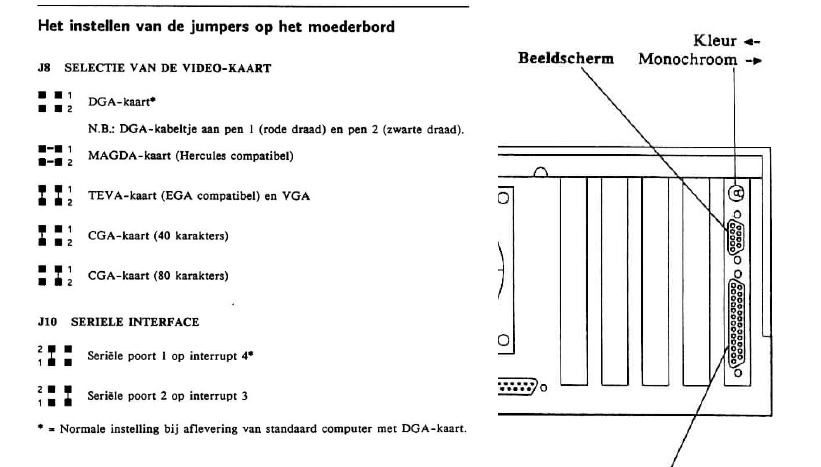

Staat in de manual TC2 het hoe en wat.

Is niet allemaal maar paar kaarten insteken en hopen dat het gaat werken.
Snap de verschillende soorten monitoren en de kaarten die daar bij horen.

Dan nog zit achterop monitor een correctie potmeter voor de frequentie van scherm.
Kan zijn dat die verlopen is door verouderde onderdelen in schermpje.

[image]

Reageer op dit bericht

649 keer gelezen

Klinkt alsof je monitor geen Hercules doet. Dat is ruim 18kHz lijnfrequentie daar waar CGA op een krappe 16kHz loopt. Wat voor kaart zat er in je Tulip?

Maarten, ik vond ook nog deze site die volgens mij min of meer refereert aan het probleem wat jij beschrijft, maar voor mij te moeilijk om nog te kunnen volgen. mvg Frans

https://www.vogons.org/viewtopic.php?t=54887&start=20

Reageer op dit bericht

616 keer gelezen

Een DGA kaart kan zowel Hercules als CGA monitoren aansturen. Een CGA monitor werkt niet goed op een Hercules signaal. Ik moet die site nog lezen, maar nu ik weet dat de monitor met een DGA kaart werkt, durf ik de gok wel aan dat het een CGA monitor is. Die werkt dus niet op een Hercules kaart.

Reageer op dit bericht

643 keer gelezen

Een DGA kaart kan zowel Hercules als CGA monitoren aansturen. Een CGA monitor werkt niet goed op een Hercules signaal. Ik moet die site nog lezen, maar nu ik weet dat de monitor met een DGA kaart werkt, durf ik de gok wel aan dat het een CGA monitor is. Die werkt dus niet op een Hercules kaart.

Dank Maarten, dan moet ik op zoek naar een monochrome monitor die wel met een hercules kaart overweg kan. Ik heb het gevoel dat er daar niet veel (meer) van zijn.
mvg
Frans

Reageer op dit bericht

644 keer gelezen

Vrijwel alle monochrome monitoren waren geschikt voor MDA en Hercules, dus als je er een vindt waar geen Olivetti of Tulip op staat, is de kans groot dat hij werkt.

Maurice geeft hierboven ook nog de tip om even te kijken of er een schakelaartje op de kaart zit, en of het helpt om even wat aan de monitor te stellen.

Reageer op dit bericht

661 keer gelezen

Vrijwel alle monochrome monitoren waren geschikt voor MDA en Hercules, dus als je er een vindt waar geen Olivetti of Tulip op staat, is de kans groot dat hij werkt.

Maurice geeft hierboven ook nog de tip om even te kijken of er een schakelaartje op de kaart zit, en of het helpt om even wat aan de monitor te stellen.

Maarten bedankt,

Het probleem is niet de graphic card van Tulip met de schakelaar!!

Het probleem is de hercules card icm de Tulip monitor, dat geeft dat rare beeld , maar zij kunnen dus blijkbaar zoals je aangeeft ook niet met elkaar werken.

Zoals jij aangeeft moet ik dus op zoek naar een monochrome monitor, maar niet van het merk Olivetti of Tulip. Ik heb wel een monochrome monitor, philips BM7502 maar deze is ook niet voorzien van een vga kabel.

Reageer op dit bericht

668 keer gelezen

Sorry, ik was even in de war door een ander bericht, natuurlijk zit je Tulip kaart niet in deze PC.

De Tulip monitor zal inderdaad monochrome CGA zijn, dus dan heb je een echte Hercules of MDA monitor nodig.

Reageer op dit bericht

692 keer gelezen

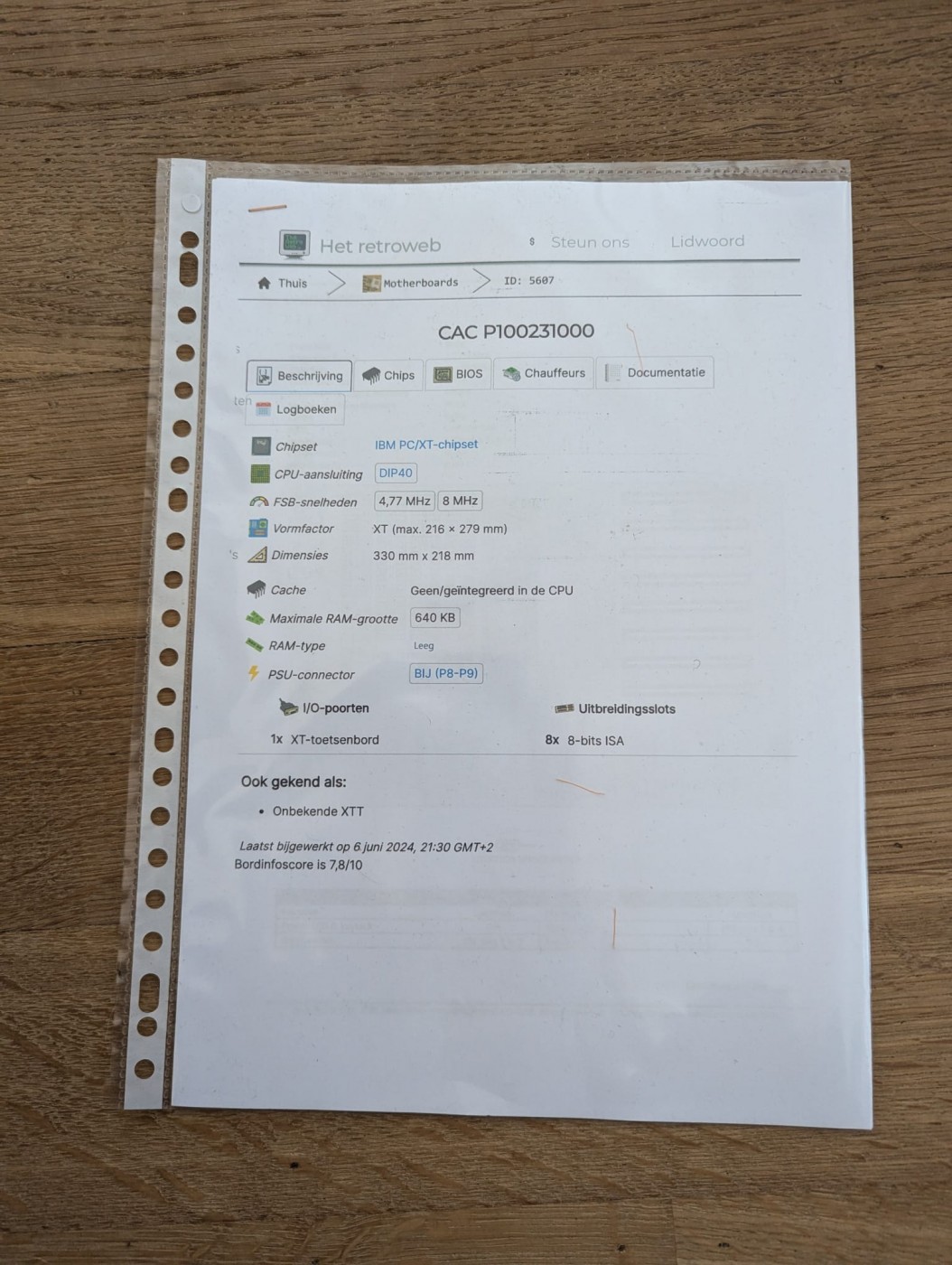

In deze werkende ibm xt clone, waarvan ik nu ook detailinformatie heb betreffende het board, zie hieronder heb ik een plus hardcard 40mb geplaatst welke ik van Soundman2 had gekregen.
Of de card werkend was daarover was geen informatie beschikbaar.

Vandaag heb ik de hardcard geplaatst. Ik krijg de melding 1701(c) -- controller #10 Error.
Als ik de pc via de fdd opstart en daarna fdisk draai krijg ik de melding: error reading fixed disk boot block. (volgens mij wordt de card dus wel herkend)

Wat mij eigenlijk vooral opvalt is dat ik de harddisk niet hoor spinnen, is wel lastig met ook een lawaaige voeding maar op een youtube filmpje met open gewerkte disk die ook niet goed werkte is toch duidelijk geluid te horen.

https://www.youtube.com/watch?app=desktop&v=xSH9vKEceGI

[image]

[image]

Is het aan te bevelen om de hardcard open te maken ...... of voorlopig nog maar niet?
Wat is jullie advies?

mvg Frans

Reageer op dit bericht

257 keer gelezen

In die tijd waren er veel problemen met Seagate HDD´s Ze spinde niet op, na een tik op de kast wilden ze nog wel eens opspinnen. Bij Nederland-Haarlem lieten we ze altijd aanstaan. We noemden het plakkers, kop op plaat. Toen nog geen auto-park en auto-lift. Problemen vooral bij de Seagate 40 MB modellen. https://www.ebay.co.uk/itm/133801771582

Reageer op dit bericht

255 keer gelezen

Tikken of openmaken lost het niet op.
Mogelijk heb je meer succes met horizontaal snel heen en weer bewegen.
Groet, Ben

Reageer op dit bericht

250 keer gelezen

Tikken of openmaken lost het niet op.
Mogelijk heb je meer succes met horizontaal snel heen en weer bewegen.
Groet, Ben

Ik ga dat proberen Ben, mvg Frans

Reageer op dit bericht

234 keer gelezen

Tikken of openmaken lost het niet op.
Mogelijk heb je meer succes met horizontaal snel heen en weer bewegen.
Groet, Ben

horinzontaal snel heen en weer bewegen: ook geen succes
de disk wordt wel warm, dus de motor draait op zich wel

als het nu toch niet werkt, wat is er dan op tegen om de disk open te maken?
mvg
Frans

Reageer op dit bericht

222 keer gelezen

Als de motor draait, heeft openmaken weinig zin. Overigens denk ik dat de disk als geheel aan de kaart gekoppeld zit, dus mogelijk kun je de disk gesloten laten en even loskoppelen en weer terug aansluiten om slechte contacten uit te sluiten.

Reageer op dit bericht

215 keer gelezen

Als de motor draait, heeft openmaken weinig zin. Overigens denk ik dat de disk als geheel aan de kaart gekoppeld zit, dus mogelijk kun je de disk gesloten laten en even loskoppelen en weer terug aansluiten om slechte contacten uit te sluiten.

maarten, het gaat over deze disk (en in dit geval reparatie) (zie youtube filmpje hieronder)
Ik zie dat niet zitten om dat zelf te doen.
Misschien iemand op het forum die denkt dat te kunnen?

mvg

Frans

https://www.youtube.com/watch?v=kXMFbHx8s0Q

Reageer op dit bericht

200 keer gelezen

In die tijd waren er veel problemen met Seagate HDD´s Ze spinde niet op, na een tik op de kast wilden ze nog wel eens opspinnen. Bij Nederland-Haarlem lieten we ze altijd aanstaan. We noemden het plakkers, kop op plaat. Toen nog geen auto-park en auto-lift. Problemen vooral bij de Seagate 40 MB modellen. https://www.ebay.co.uk/itm/133801771582

aardig prijsje :ng

Reageer op dit bericht

241 keer gelezen

Als de ST-125 is dan inderdaad grote kans dat de kopjes vaststaan.
Heb hier Tulip CP2 met ook die ST-125.

Kan wel los hoor, maar met heel veel geduld.
Heb hem weer aan de gang gekregen, 10x starten prima, geen fouten.
Omdat kopjes in de parkstand komen.

Helaas dan weer week later staat ie weer vast.
Open weer knoeien en gaat weer hele avond goed.

Maar ja, je blijft niet bezig en zit nu een nieuw gebouwde XT-IDE met CF-Geheugenkaart in.

Het verschilt per type MFM, zo de St-225 blijven het maar doen
Als ook andere type.

Een volgende type is dan weer 1 grote plak bende.

Los peuteren van die kopjes is een zéér secure werkje van veel geduld, weinig kracht en wat
oplos vloeistoffen, cq wat verwarmen en dergelijke.

EN dan rap de data er af halen.
Gezegd kopjes staan in de park stand en die cilinder wordt niet voor de data gebruikt.

Leuk die aanbieding op E-Bay , maar je weet nu, die ST-125 grote kans dat die vast staan.
ST-225 of ST-238 enz kun je gerust de gok wagen.
KAn toch van alles mis mee zijn, maar nog niet gehad dat daar koppen van plakken.

Zal toch iets met type laag zijn op die schijven waardoor ene wel plakt en de andere niet.

Zo ziet de ST-125 er van binnen uit.
[image]

Reageer op dit bericht

221 keer gelezen

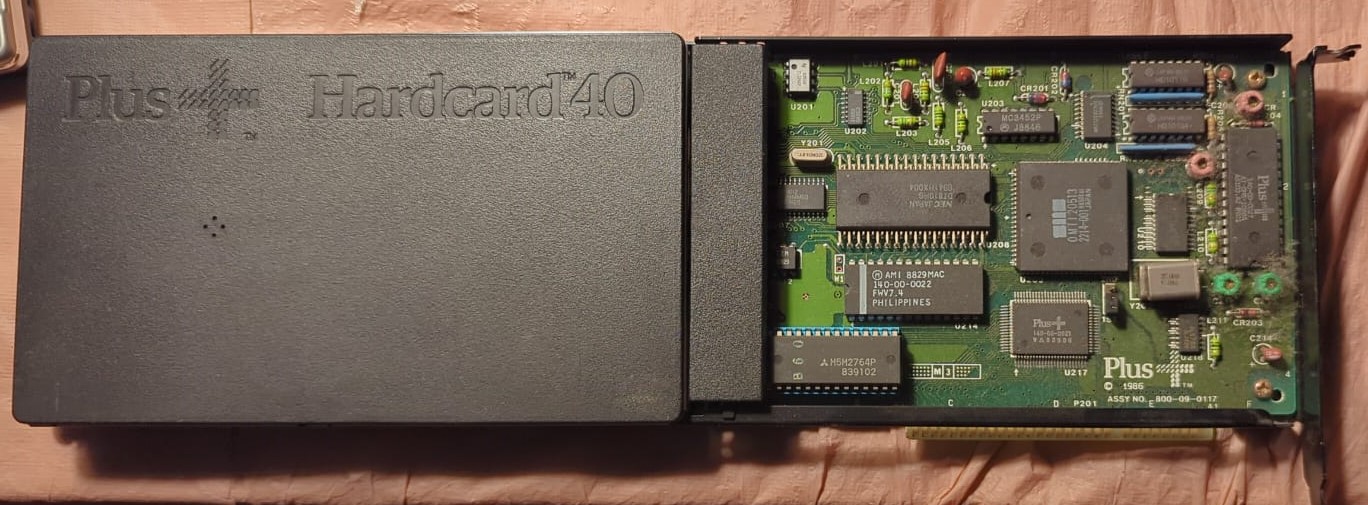

Maurice, het is een 40mb Plus hardcard.
Blijft de vraag: is het verstandig om te openen, aan de andere kant nu werkt het ook niet

https://www.youtube.com/watch?app=desktop&v=xSH9vKEceGI

[image]

Reageer op dit bericht

209 keer gelezen

Je ziet mijn ST-125 ook gewoon geopend.
Uiteraard wel beetje stofvrij werken.

Deze disks kunnen wel wat hebben.
Maar is oppassen dat je de schrijven niet beschadigd.
Stofjes worden bij op spinnen er wel af geslingerd.

En je ziet op mijn foto ook de sporen nog van de alcohol om de kopjes los te weken.
Die HD werkte gewoon perfect daarna.
Ok staat weer vast in de park stand.
Maar even goed werkte de schijf.

En bedenk, stuk is het al.

Probeer met kwastje en wat alcohol die kopjes te bereiken.
Geen krassen maken op die schijven, dus kwastje intapen dat ijzer.

wat laten weken.
dan per kopje heel lichtjes wat duwen, en tevens heel voorzichtig wat rotatie druk uit oefenen
op de schijf.
Evt de arm van de kopjes ook iets bewegen.

De kopjes zijn van ferriet materiaal en opgehangen in klein flintertje veer materiaal.
Bekijk daarvoor met een loep dat 1e kopje goed hoe dat is opgebouwd.

Voor je weet verbuigt het of breekt het af.

Maar kan wel lukken, is mij ook div malen gelukt.
Bij de Seagate, Western Digital, Miniscribe.
Maar ja ook een keer niet.

Reageer op dit bericht

203 keer gelezen

Maurice, ik vond een filmpje op youtube met precies hetzelfde probleem, ook precies de zelfde foutmelding tijdens het opstarten. Ik moet het filmpje nog een keer op mijn gemak bekijken, ik was oppas voor mijn kleinkinderen en dat gaat niet echt samen.

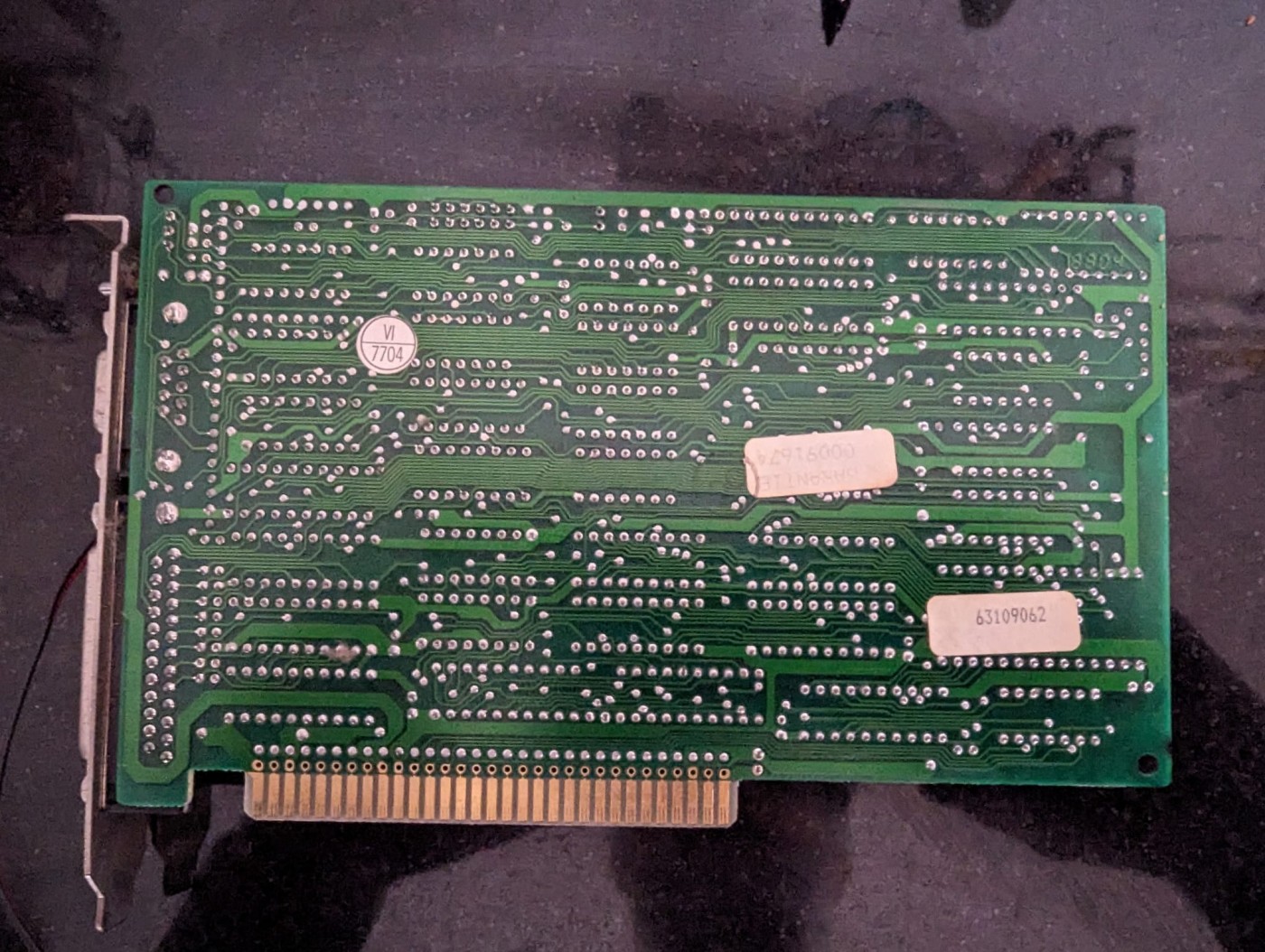

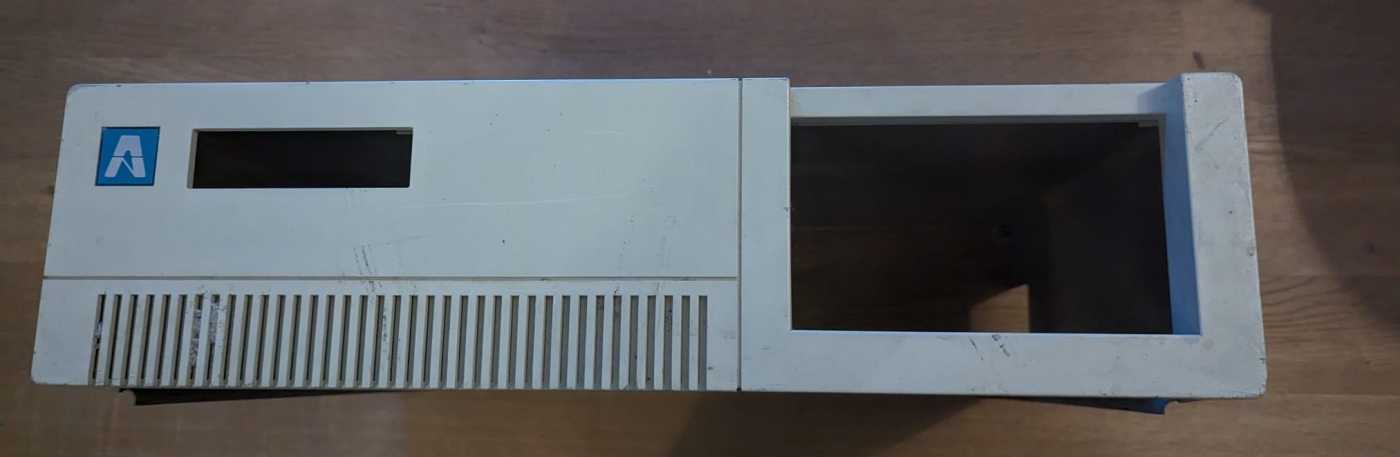

Hieronder de link en verder de foto 's van "mijn pc met hardcard", althans de meldingen en die zijn gelijk aan het youtube filmpje

https://www.youtube.com/watch?v=kXMFbHx8s0Q

[image]

[image]

Reageer op dit bericht

204 keer gelezen

RSS Feed van berichtenreeks

Terug naar het hoofdscherm

powered by my little forum
