Experimenteerprinten (Gezocht)

door JohanB @, Sleidinge (BE), 10-03-2024, 21:34 (258 dagen geleden)

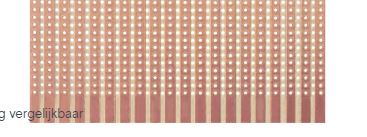

Ik ben op zoek naar enkele experimenteer printen genre:

[image]

Maar : dubbelzijdig.
Nominaal 2x28 rijen. Meer of minder mag ook. Stap is 2.54

Ook de connectoren waar dergelijke printen inschuiven. Ook hier weer: nominaal 2x28 contacten. Meer of minder mag ook.

Moeten dienen om verlengsnoeren te maken voor plugins van de Tektronix 7000-serie.

En, een gelijkaardig probleem om snoeren te maken voor de 5000-serie. Daar is de stap 4mm. Dat lijkt wel niet standaard.

Mocht iemand een ander voorstel hebben is dat zeker welkom.

Grts - Johan

Experimenteerprinten

door corvanrij ⌂ @, Den Haag, 11-03-2024, 09:26 (258 dagen geleden) @ JohanB

Als er geen kant en klare printen zijn, een PCB tekenen en bestellen bij een PCB fab?

--
Have fun and let's smoke some resistors

Experimenteerprinten

door Hans van Kampen @, Voorhout, 11-03-2024, 10:02 (258 dagen geleden) @ JohanB

Ik ga deze week naar BACO in Ijmuiden en wil daar wel voor je kijken.

;-)
Hans

--
Hans van Kampen

Experimenteerprinten

door soundman2 @, Wouw, 11-03-2024, 12:06 (258 dagen geleden) @ JohanB

En, een gelijkaardig probleem om snoeren te maken voor de 5000-serie. Daar is de stap 4mm. Dat lijkt wel niet standaard.

Mocht iemand een ander voorstel hebben is dat zeker welkom.

Grts - Johan

Zelf van dubbelzijdig printplaat strookjes maken die in de cnnectoren passen. DAt kan met etsen, maar ook prima met een freesje.
Je hebt het over snoeren, bedoel je daarmee toch die platte bandkabel.

Experimenteerprinten

door JohanB @, Sleidinge (BE), 11-03-2024, 21:38 (257 dagen geleden) @ soundman2
Gewijzigd door JohanB, 11-03-2024, 21:39

Allen,

dank voor de reacties. Ik heb ook al verder gezocht. Het ziet er naar uit dat zelf de stukken print maken de best oplossing zal zijn. Blijven er de connectoren met stap 4....

Tussen de print en de connectoren komt idd een stuk flatcable en (ik denk) een of twee afgeschermde draden.

(BACO in Ijmuiden ziet er wel de moeite uit)

Grts - Johan

Experimenteerprinten

door Hans van Kampen @, Voorhout, 12-03-2024, 10:13 (257 dagen geleden) @ JohanB

Ik moet er nog heen Johan verderop deze week, kijk maar.

;-)
Hans

--
Hans van Kampen

Experimenteerprinten

door Willy @, 12-03-2024, 09:44 (257 dagen geleden) @ JohanB

Niets gevonden bij edge connectoren?
Willy
