vraag mbt HSP printen buizentester project (Algemeen)

door buizengek , 01-04-2024, 19:01 (235 dagen geleden) @ Maurice

Ja , ik kan zo ver ik kan beoordelen
Niet de stroom meten omdat , op de hoogspanningsprint de massa van Rooster1 Rooster 2 en Anode gezamelijk aan de massa hangen zie afbeelding

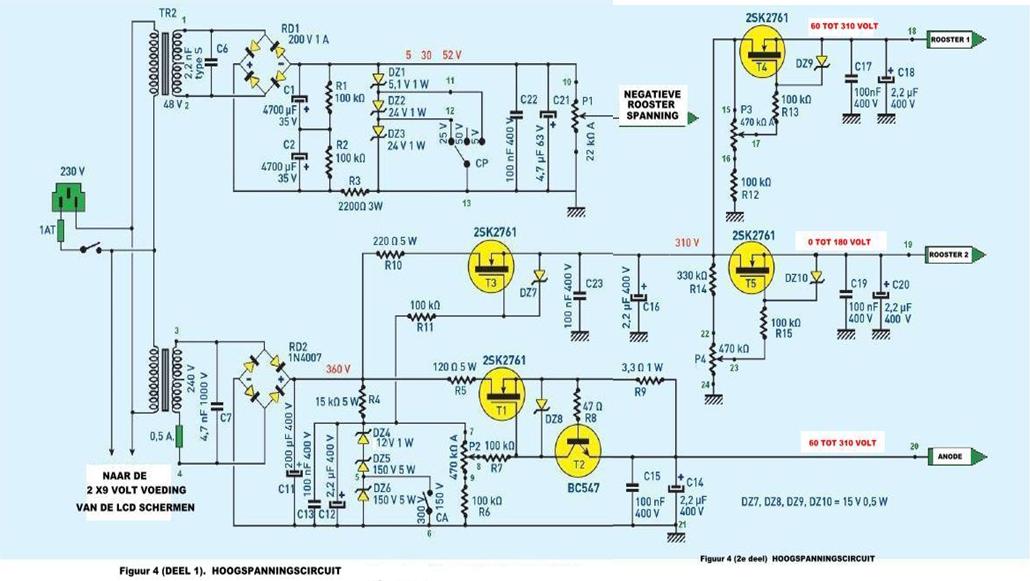

Dit is de hoogspanningvoeding en de NRS voeding
De NRS staat los hiervan
Bij de HSP zijn de aansluitingen als volgt: 18 = + Rooster 1
19 = + Rooster 2
20 = + Anode
21 = Gezamelijke Massa

De meters voed ik apart met volgende voeding, hier heb ik er 3 van gemaakt dus 6 losse 9 volt voedingen

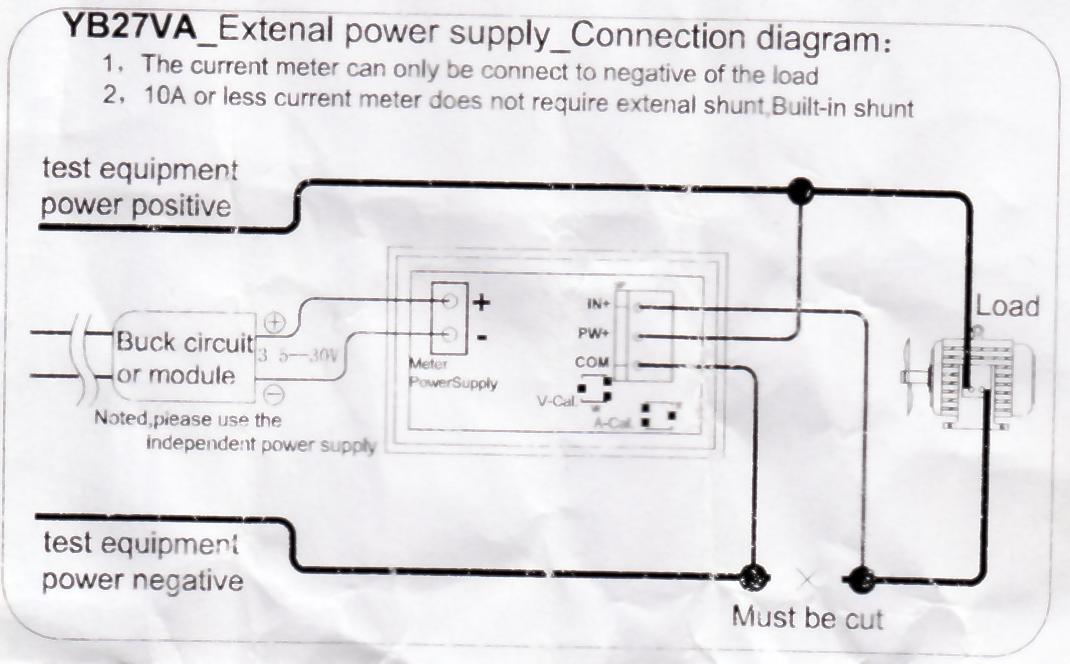

Het schema van de gebruikte meters ziet er als volgt uit

Hopenlijk kunt u hier wat mee

b.v.d

m.v.g Marcel
