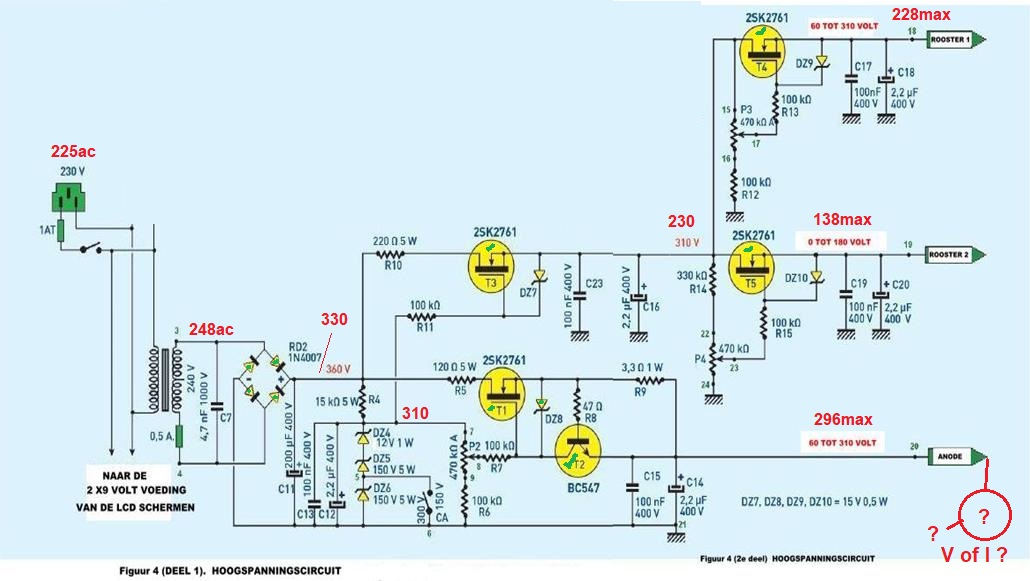

Ik denk dat ik wat metingen doorelkaar haalde, maar houd er in elk geval rekening mee dat de 360V achter de gelijkrichter sowieso niet boven de 350V kan komen in jouw situatie.

Ik denk dat je met hulp van Maurice op het goede spoor zit, het moet eigenlijk wel een condensator zijn want normaal kan er nooit zoveel stroom lopen.

ok ga ik verder met 3 4 5

Potmeters liggen nog los, kleine kans dat dat fout zit

welke zeners bedoeld u dz4 dz5 dz6 net gevoeld die blijven koel

m.v.g. Marcel

goedenavond

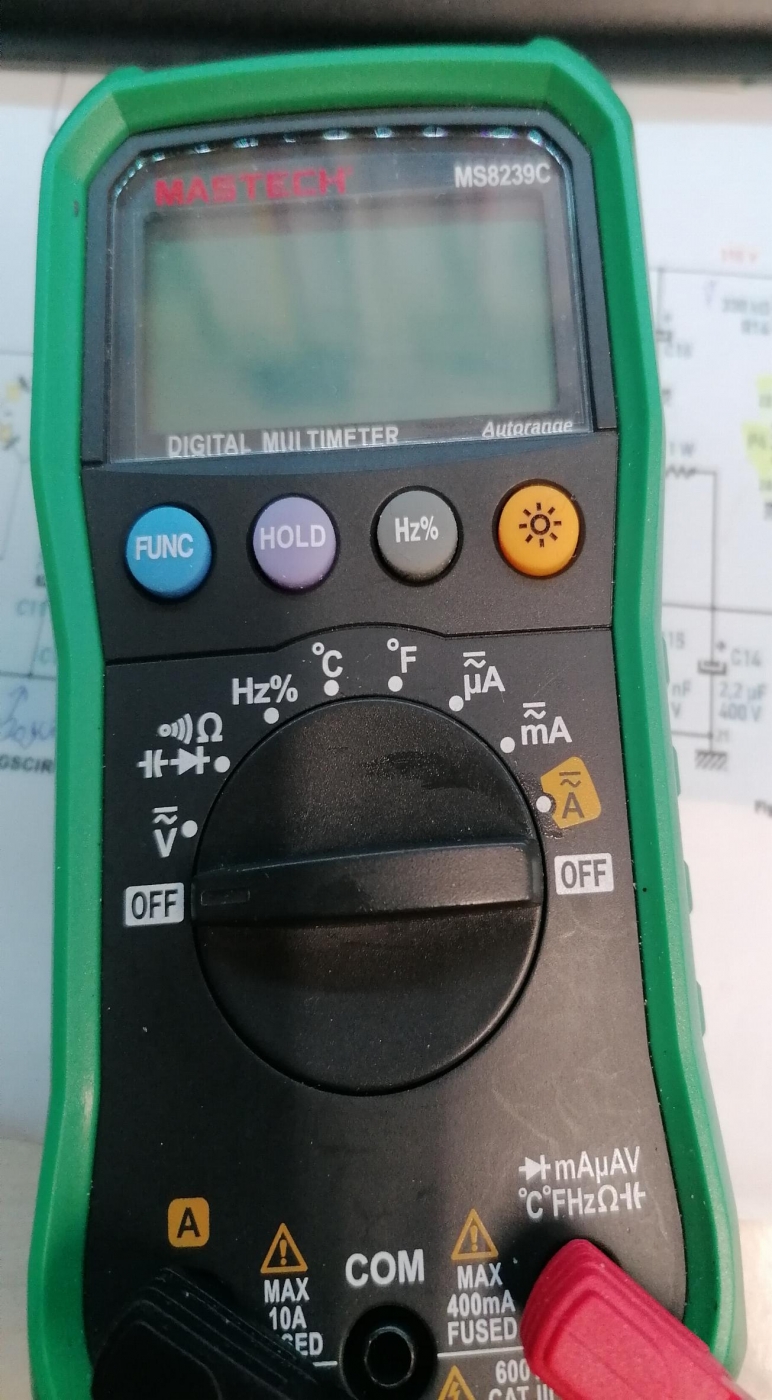

ik gebruik deze meter meestal

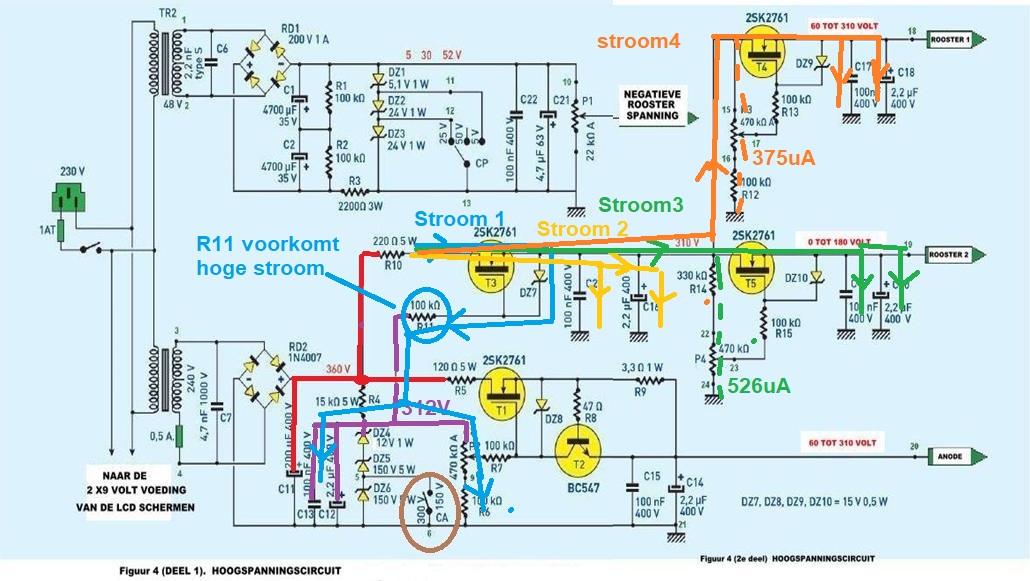

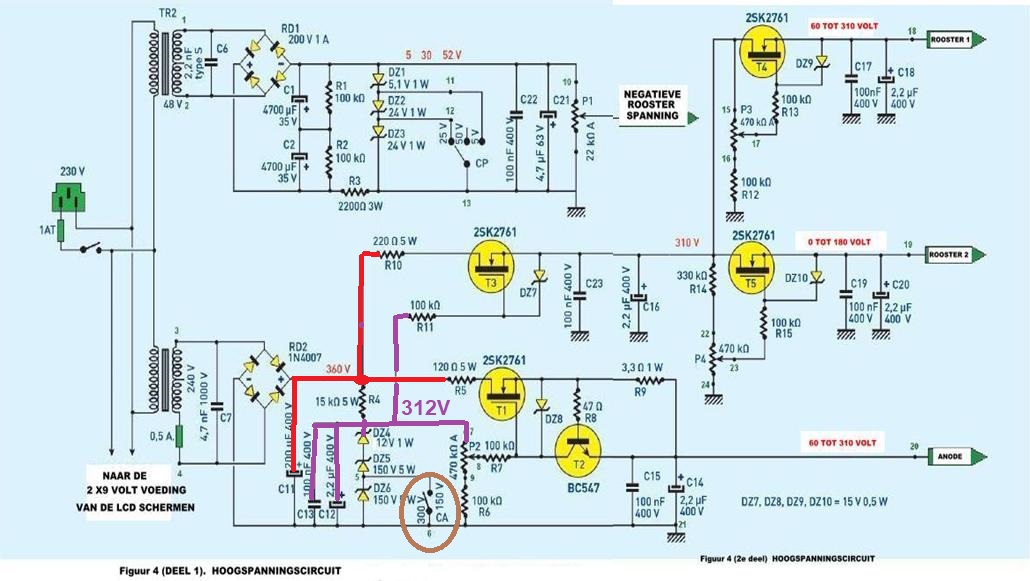

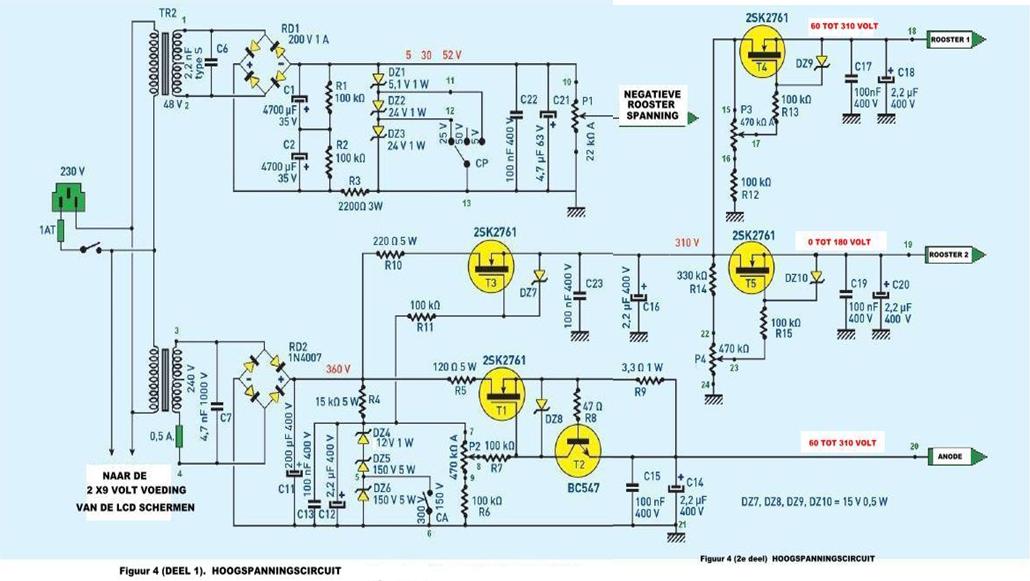

Ik heb even de mogelijke stroom kringen getekend.

Je ziet dan ook dat R11 van 100K niet die hoge stroom kan verklaren.
De beide potmeter circuits ook niet omdat die in de uA range liggen.

Zelfs al zou beide potmeters defect en 0 Ohm zijn, dan nog kan die stroom niet zo hoog oplopen.

Als DZ7,9,10 defect zouden zijn,
dan voorkomen de weerstanden R11,R13,R15 die hoge stroom.
Reken de stroom maar uit als DZ9 stuk is en 0 Ohm geworden is.

Ook als de fets stuk zijn en 0 Ohm geworden zijn, regeld er niets en is hooguit de spanning maximaal.

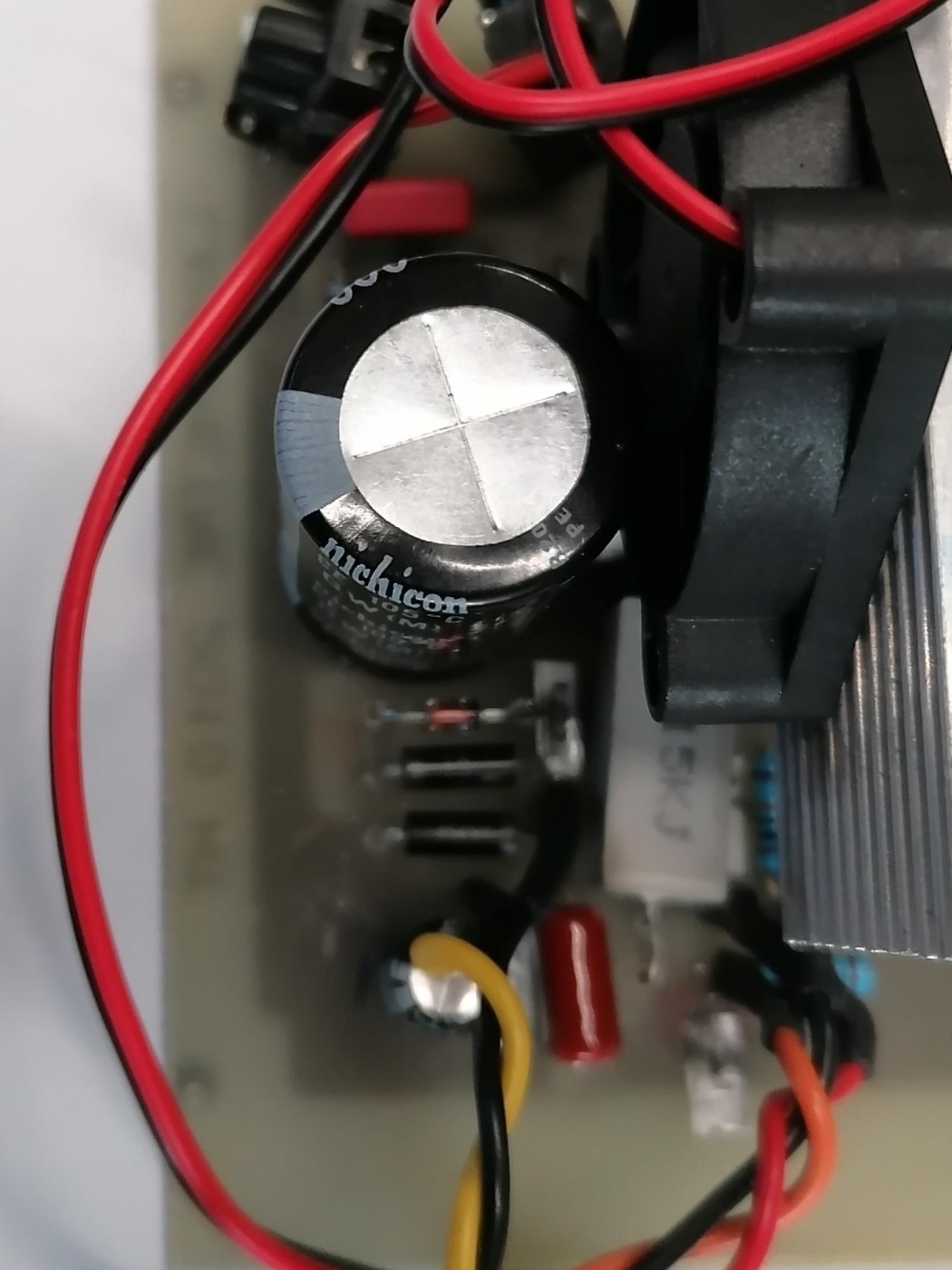

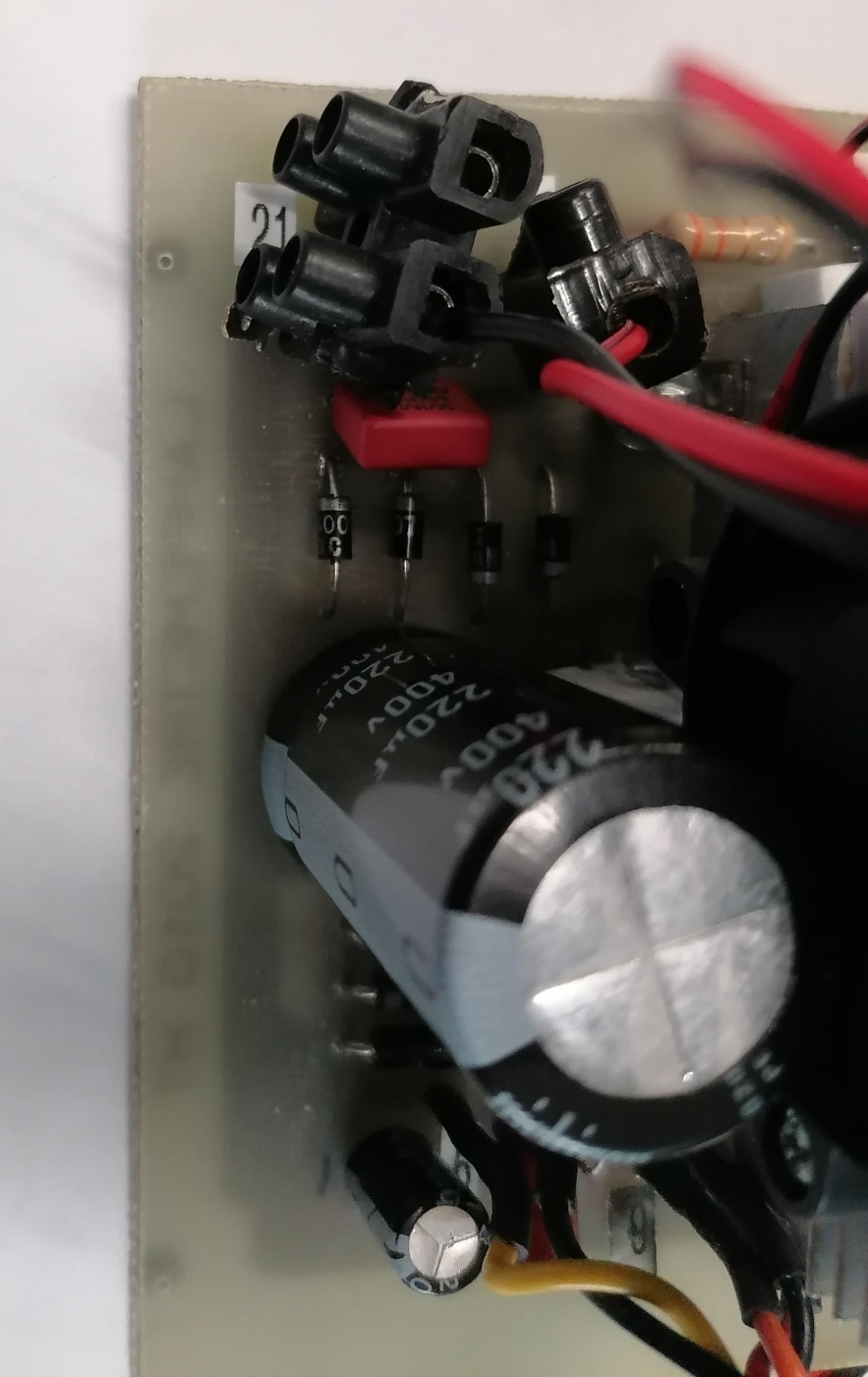

Waar kan dan nog alleen die verhoogde stroom door komen, zie de condensatoren.

Hartelijk Dank Ben

Vind dit ook leuk om te doen,

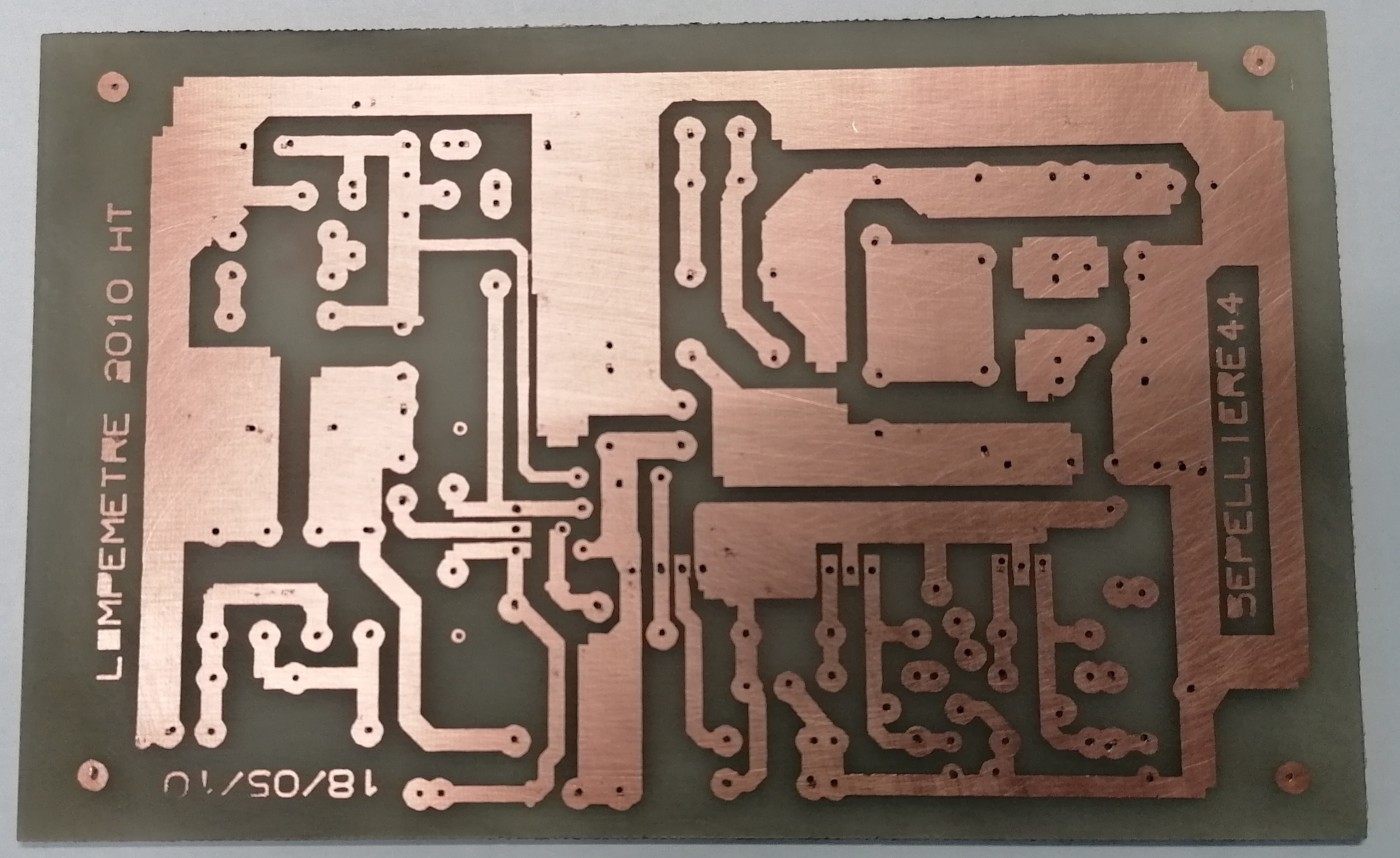

Eigenlijk is het heel eenvoudig deze methode van printen maken.
Je print de print layout in spiegelschrift op fotopapier , dit moet wel met een machine die toner gebruikt, laserprinter of kopieer apparaat oid.

Deze print leg je op een enkelzijdige beklede print die je eerst lich opschuurt en ontvet, hier gaa je herhaaldelijk met een hete strijkbout over heen, de toner wordt opnieuw heet en zal behoorlijk gaan kleven aan de print,

Laat dit afkoelen, en leg dan de print een tijdje in water, na een tijdje kun je het papier losmaken van de toner print op de te etsen printplaat, eventuele missers kun je met een merkstift aanvullen.

Hierna, doe je de print in een badje van ijzer 3 chloride, ik verwarm dit meestal nog een beetje, maar daar moet je mee uitkijken.

Na een tijdje begint het te etsen, meestal beweeg ik het etsbakje dan wat op en neer , lijkt het wat sneller te gaan, ook met een sponsje in het bad over de print gaan wil werken, maar wel met handschoenen aan natuurlijk.

Als allles weg geetst is wat je weg wil hebben, dan haal ik de print uit het bad, laat hem uitdruppelen, de rest veeg ik eerst weg met papier, waarna ik de print in demi water leg, en zo de print verder reinig.

Na het drogen ga ik ze eerst boren, vroeger haalde ik eerst de toner weg, maar ik heb ontdekt als je die laat zitten dat je boortje niet zo snel verloopt, na het boren verwijder ik de toner met thinner, waarna de geetste print over blijft.

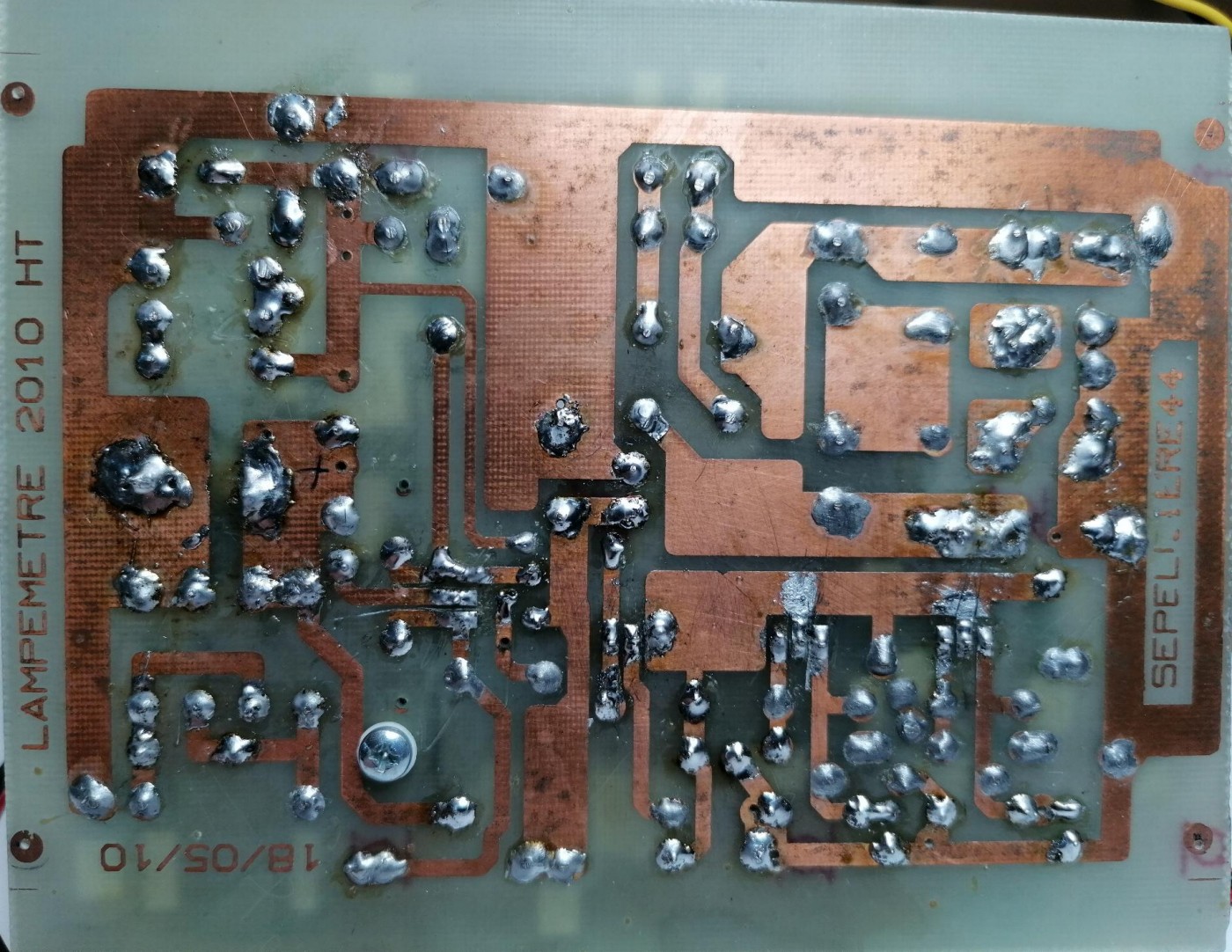

Deze met een fijne scotchbrite oppoetsen en klaar om te solderen.

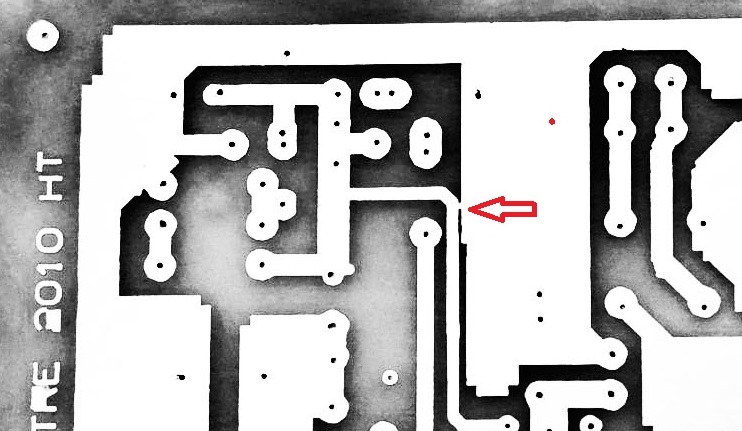

Trouwens , hartelijk dank voor uw scherp oog , ik had inderdaad een kleine verbinding op die plek zitten, heb het reeds verwijderd.

Fecl3 is gelukkig (weer) makkelijk aan te komen, ik vind dit wel een makkelijke manier om printen te maken, en nu zou het niet geschikt zijn voor de fijne electronica, tot nu voldoet het voor mij goed,

Ik vind zo'n projecten leuk, ondanks dat ik nooit geleerd heb voor iets in de electronica, doe ik graag op deze manier aan zelfstudie, met de hulp van mensen die gelukkig het geduld hebben om me te helpen , waarvoor mijn dank groot is,

Wat u zegt , opletten met hoge spanningen, gelukkig ben ik daar verstandiger in geworden, in de jaren en door schande

Deze print heb ik ook niet zelf ontworpen hoor maar, dat is wel duidelijk denk ik.

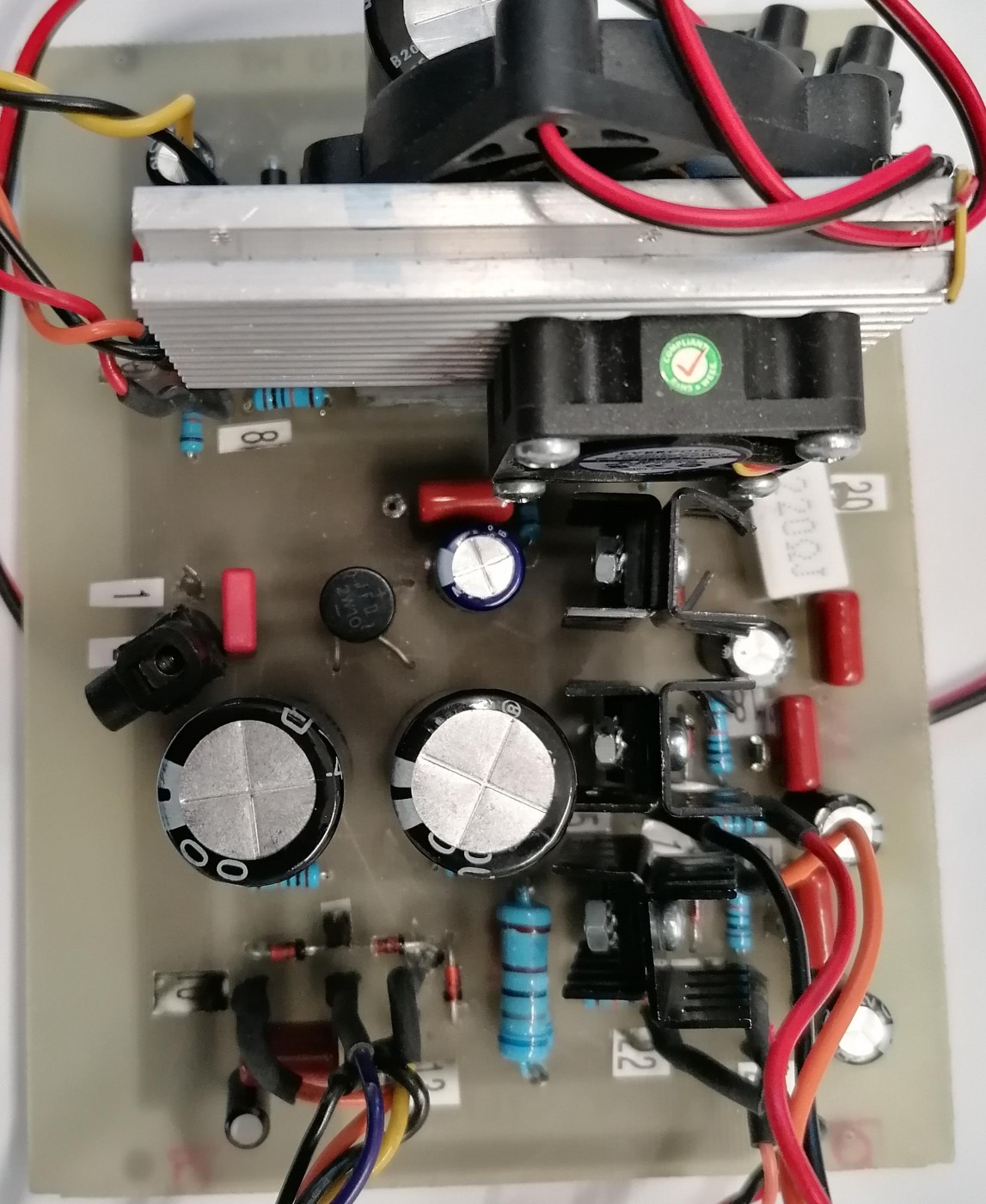

Heb er voor de tester wel een gemaakt van 12 volt voeding, die is goed gelukt, ga deze gebruiken om de koelers te voeden

Iedereen hartelijk dank voor bericht/opmerkingen en hulp

m.v.g Marcel

Hartelijk dank voor uw bericht

Wat voor de meeste hier een simpele schakeling is , is voor mij soms moeilijk omdat ik nooit iets geleerd heb in de richting van electronica
Vaak leer ik dan door vragen o.a. hier en van mensen die het geduld op kunnen brengen om mij te helpen, dit vindt ik prachtig

Nu denk u misschien, als je er niets van weet , niet aan beginnen, snap ik,
maar ik ben met dit nu eenmaal leergierig, ook al wordt het snappen van iets met de jaren niet makkelijker eerlijk gezegd, lukt het vaak, met soms wat hulp om toch leuke dingen te maken.

Ik ga zeker geen buizen verkopen, die wil ik voor mijn eigen te restauren radio's gebruiken, een tester repareert zeker niet dat weet ik , maar geeft je wel een richtlijn of een buis nog bruikbaar is of niet, en ja niet elke buis hoeft 100% te zijn, dat heb ik wel ondervonden

Buisgegevens en buisboeken heb ik ter beschikking, en anders is daar het internet tegenwoordig nog makkelijk voor , dus dat zit wel goed

Buizen op 800 of 100 volt vallen denk ik niet onder de buizen die ik gerbuik voor mijn radio hobby, ik denk dat dit meer te zoeken is in hoogspanningen van tv of zendbuizen toch ?

Ik ga nu eerst een nieuwe voeding bouwen, kijken wat dat doet, leg die oude aan de kant, en als ik veel tijd heb, ( zal wel winter worden ) probeer ik me daar eens in te verdiepen.

Ik hoop ook dat ik alles mooi werkend krijg, net zoals bij mijn vorige testertje, die is ook goed gelukt dankzij hulp, gebruik hem nog vaak, maar deze is iets meer mee te testen

m.v.g Marcel
