RegistrerenWie kent de Tektronics 7000 serie ? (Algemeen)
door J. Kanters
, 01-06-2024, 16:41 (173 dagen geleden)
Een goedendag. De Tektronics 7000 is een oscilloscope uit 1970(?) die maar liefst
tot 500 MHz kon. Wie o wie, heeft daar een stukje schema van ? Hoe werkte dat ?
Ik weet dat er een scope bestaat met ergens een 4CX250 er in
maar deze had dit niet.
Wie kent de Tektronics 7000 serie ?
door kris
, Gent, België, 01-06-2024, 16:52 (173 dagen geleden) @ J. Kanters
was dat geen "sampling" scope? met die techniek doe je algauw 1GHz met weinig moeite (en een trage buis..)
Wie kent de Tektronix 7000 serie ?
door Goldline , Oranjedorp, 01-06-2024, 19:36 (173 dagen geleden) @ J. Kanters
Gewijzigd door Goldline, 01-06-2024, 19:55
Je schrijft Tektronix met een X op het einde.
https://w140.com/tekwiki/wiki/7000-series_scopes
--
Cees PA1DBA
Wie kent de Tektronix 7000 serie ?
door J. Kanters , 04-06-2024, 11:36 (171 dagen geleden) @ Goldline
Ja, het gaat om de 7904 uit 1971. Een 5 mc skoop was toen fl 1460,-
![[image]](https://w140.com/tekwiki/wiki/7904#/media/File:7904A_left_closeup.jpg)
De vertikale unit ziet er tamelijk Apollo uit. Zijn dit custom made transistors ?
Die eindtrap moet dan transistoren hebben met een Ft hoger dan 800 Mc's.
En hoge spanning.
Wie kent de Tektronix 7000 serie ?
door J. Kanters , 07-06-2024, 17:34 (167 dagen geleden) @ J. Kanters

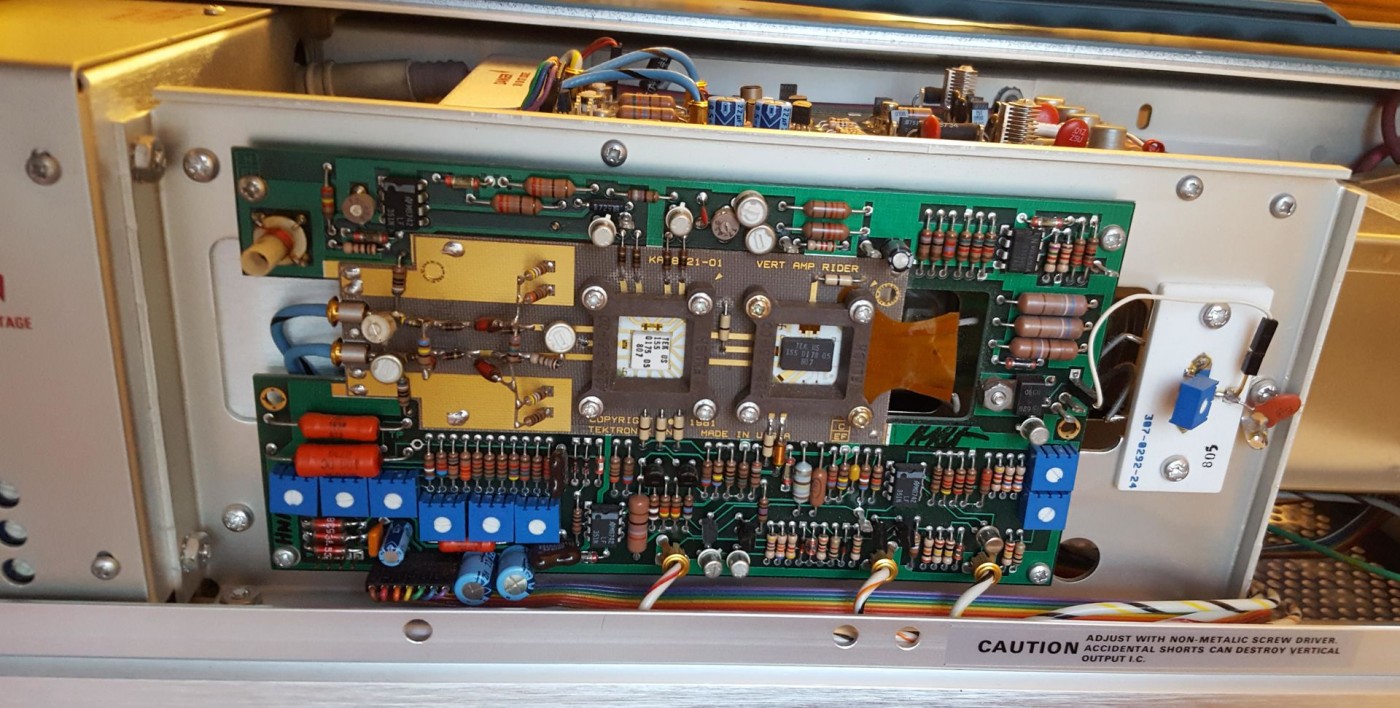

Het plaatje via de link is niet weergegeven. Maar het was dit:
![[image]](images/uploaded/20240607153123666327cba7437.jpg)
De vertikale unit ziet er tamelijk Apollo uit. Zijn dit custom made transistors ?
Die eindtrap moet dan transistoren hebben met een Ft hoger dan 800 Mc's. Zeker
niet mogelijk met Philips transistors uit 1971. Bij hun 1,2 GHz was 10v en 20 mA..?
Wie kent de Tektronics 7000 serie ?
door Henk D , Waalre, 08-06-2024, 11:39 (167 dagen geleden) @ J. Kanters
Naast de 7904 (500MHz) heeft Tektronix ook nog een 1GHz mainframe ontwikkeld, nml. de 7104. Bron: /tekwiki/wiki/7000-series_scopes.
Bij de beschrijving van de 7904 wordt bij de Notes verwezen naar een zeer lezenswaardig artikel van John Addis gepubliceerd in een boek van Jim Williams: archive.org/details/williams_analog-circuit-design.
In dit artikel wordt uit de doeken gedaan welke analoge ontwerp technieken toegepast werden om deze uitzonderlijke bandbreedtes te realiseren.
