In het bezit gekomen van een amstrad pc1512dd met cm monitor.
Herkomst onbekend, ontzettend vies en binnenin heel erg roestig.
Dus waar het gestaan heeft ............?
Jammer van een kleine beschadiging aan de kast maar misschien met veel geduld wel op te lossen.
Het bijzondere van dit systeem (vind ik) is dat de voeding voor de pc in de monitor zit.
Iemand die zich bezig houdt met retro bright kan er zijn hart ophalen aan de gele kast en vooral de gele monitor (hier niet afgebeeld)
Dat ga ik voorlopig maar niet doen.

Mijn eerste gedachte is om power op de (colour) monitor te zetten (niet verbonden met de pc), ik weet alleen niet wat ik dan kan verwachten. Beeld, geen beeld ????? Of dat ik hem beter eerst maar kan openen en eens binnenin kijken. Wat ik wel heb is de service manual van de monitor.

Pas als ik weet of de monitor en zijn pws goed werken zou het aangesloten kunnen worden (pws) op het moederboard.
Wel eerst heel de kast demonteren, ik zie veel roest, en kijken hoe het moederboard er uit ziet.

Opmerkingen zijn welkom.
mvg
Frans

[image]
[image]
[image]

de foto s hierna zijn geleend van internet

[image]
[image]

Reageer op dit bericht

690 keer gelezen

Wat mij betreft Frans kan je gewoon spanning zetten op de monitor zonder dat die met de computer is verbonden maar lijkt mij zinloos omdat hij geen beeld zal geven omdat er geen videosignaal wordt aangeboden. Is geen CRT tv die zonder antennesignaal een sneeuwbeeld geeft.

Visueel inspecteren vooraf kan geen kwaad hoe het e.e.a. er uit ziet. Geen lekke elco’s met prut er uit of bol staande elco’s. Ik zie nogal was corrosie op metalen deel en is niet te hopen dat de hoogspanningstrafo is aan getast maar zit veelal ruim in kunsthars gevat (kijk of er geen barsten in zitten)

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

570 keer gelezen

Wat mij betreft Frans kan je gewoon spanning zetten op de monitor zonder dat die met de computer is verbonden maar lijkt mij zinloos omdat hij geen beeld zal geven omdat er geen videosignaal wordt aangeboden. Is geen CRT tv die zonder antennesignaal een sneeuwbeeld geeft.

Visueel inspecteren vooraf kan geen kwaad hoe het e.e.a. er uit ziet. Geen lekke elco’s met prut er uit of bol staande elco’s. Ik zie nogal was corrosie op metalen deel en is niet te hopen dat de hoogspanningstrafo is aan getast maar zit veelal ruim in kunsthars gevat (kijk of er geen barsten in zitten)

Hans

Hans , dank voor de aandacht. Ik maak hem wel open. Of er binnen in de monitor dan ook corrosie zit kan ik dan constateren. Op welke manier zou ik een video signaal kunnen toevoegen, anders dan vanuit de computer???
Ik denk dat het ook handig is om de power adapter die naar de pc gaat te controleren of er de juiste spanningen op staan.
Ik zal mij dan in de manual kijken of ik kan vinden wat op welke pin moet staan.
Zie afbeelding van de stekkers, ietsje corrosie :-)

mvg
Frans
VIDEO KABEL
[image]

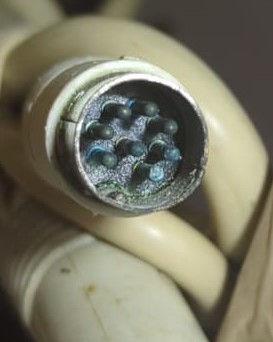

POWER KABEL
[image]

Reageer op dit bericht

536 keer gelezen

Die stekkers inderdaad een aandachtspuntje om te reinigen met bijv. een glasborsteltje al kan je lastig bij de zijkanten van de pinnen komen uiteraard. Ik wil ook wel eens een fijn schuurpapiertje dubbel vouwen en om een pinnetje schuiven zover het gaat en rondom ontdoen van aanslag.

Ja, welke pin het videosignaal van de computer voert moet in een schema worden uitgevogeld, zal zeker geen slechts een ader zijn zoals composiet video maar R G B en over meerdere aders.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

534 keer gelezen

Die stekkers inderdaad een aandachtspuntje om te reinigen met bijv. een glasborsteltje al kan je lastig bij de zijkanten van de pinnen komen uiteraard. Ik wil ook wel eens een fijn schuurpapiertje dubbel vouwen en om een pinnetje schuiven zover het gaat en rondom ontdoen van aanslag.

Ja, welke pin het videosignaal van de computer voert moet in een schema worden uitgevogeld, zal zeker geen slechts een ader zijn zoals composiet video maar R G B en over meerdere aders.

Hans

Pincout van de dc aansluiting gevonden.

[image]
[image]

Reageer op dit bericht

480 keer gelezen

En hier de DOWNLOADBARE Service Manual van de eerste versie.

Reageer op dit bericht

479 keer gelezen

En hier de DOWNLOADBARE Service Manual van de eerste versie.

Reageer op dit bericht

469 keer gelezen

POWER KABEL

wie weet waar ik de contra plug/stekker kan bestellen of wellicht heeft iemand deze voor mij beschikbaar.

Het maakt het meten van de hopelijk goede spanningen een stuk makkelijker

mvg
Frans

Reageer op dit bericht

422 keer gelezen

Moederbord ziet er nog prima uit, vergeleken met algehele toestand.
Zal jaren in een vochtig fietsenschuurtje gestaan hebben, denk ik.

Monitor zal zwart blijven of hooguit een blank raster als je de helderheid flink opdraait.

We zien wel belang stekkers en zaken bij elkaar te houden.
Had je de monitor niet gehad was hele klus geweest iets met de pc te kunnen doen.

Kijk ook goed in de monitor voor corrosie spoortjes rond hoogspanning gedeelte.
Water kan zout bevatten en bij opdrogen en geleidend spoor zijn.

Stekkers zal uitdaging worden, gewoon voor gaan zitten en pen voor pen zien te reinigen.
Dremeltje of aan klein schroevendraaiertje wat fijn schuurpapier draaien.

Reageer op dit bericht

530 keer gelezen

Moederbord ziet er nog prima uit, vergeleken met algehele toestand.

oeps, die foto van het moederboard is niet van mijn pc, maar had ik gevonden op het net.
Ik moet de kast nog verder demonteren. Zou wat wezen als hij er zo schoon uit zou komen , maar .... dat verwacht ik niet

mvg

Frans

Reageer op dit bericht

518 keer gelezen

Wellicht weet je het volgende al, zo niet is het belangrijk te weten:

*Er bestaan twee versies van het moederbord (de latere gebruikt o.a. andere RAM chips EN andere BIOS

*Het keyboard is custom Amstrad en kan niet door een ander XT of AT toetsenbord vervangen worden.

*De muis is custom Amstrad en aansluiten van een "gewone" seriele muis op de DEDICATED 9 polige D-connector kan je moederbord opblazen (waarschuwing staat ook in de technische documentatie, dat heb IK niet verzonnen. Gezien de aansluitingen gaat een seriele muis op deze connector zowieso niet werken.

Een seriele muis via 25 naar 9 pins adapter op de 25 pins seriele poort zou kunnen werken maar dan moet je ook een andere mousedriver gebruiken.

Verder interessant apparaat met vele eigenaardigheden.... :-)

Reageer op dit bericht

518 keer gelezen

Wellicht weet je het volgende al, zo niet is het belangrijk te weten:

*Er bestaan twee versies van het moederbord (de latere gebruikt o.a. andere RAM chips EN andere BIOS

*Het keyboard is custom Amstrad en kan niet door een ander XT of AT toetsenbord vervangen worden.

*De muis is custom Amstrad en aansluiten van een "gewone" seriele muis op de DEDICATED 9 polige D-connector kan je moederbord opblazen (waarschuwing staat ook in de technische documentatie, dat heb IK niet verzonnen. Gezien de aansluitingen gaat een seriele muis op deze connector zowieso niet werken.

Een seriele muis via 25 naar 9 pins adapter op de 25 pins seriele poort zou kunnen werken maar dan moet je ook een andere mousedriver gebruiken.

Verder interessant apparaat met vele eigenaardigheden....

Ik had inderdaad gelezen dat er twee versies van het moederboard zijn. Maar niet wat de verschillen zijn.
De waarschuwing vwb de muis is wel heel belangrijk, zeker omdat ik niet over de originele muis beschik en ook niet de consequenties wist mbt eventueel opblazen van het mb.

bedankt !!!

mvg
Frans

Reageer op dit bericht

502 keer gelezen

De aansluitingen van de muis lijken overeen te komen met een Amiga A500 meegeleverde muis maar ik heb geen bevestiging gevonden dat die ook daadwerkelijk werkt met een Amstrad PC1512dd. Misschien kan je er zelf nog verder naar zoeken.

Reageer op dit bericht

475 keer gelezen

De aansluitingen van de muis lijken overeen te komen met een Amiga A500 meegeleverde muis maar ik heb geen bevestiging gevonden dat die ook daadwerkelijk werkt met een Amstrad PC1512dd. Misschien kan je er zelf nog verder naar zoeken.

Dat ga ik nader onderzoeken ..... maar eerst maar eens kijken of er leven in de monitor en computer zit.
mvg
Frans

Reageer op dit bericht

477 keer gelezen

Stekkers zal uitdaging worden, gewoon voor gaan zitten en pen voor pen zien te reinigen.
Dremeltje of aan klein schroevendraaiertje wat fijn schuurpapier draaien.

ik heb mijn best gedaan, meet helaas geen spanningen

[image]

Reageer op dit bericht

371 keer gelezen

Vandaag heb ik de monitor aangesloten op de netspanning en verder niet op de computer (de computer wordt gevoed vanuit de monitor).

Bij het uitschakelen krijg ik de volgende (gefilmde) afbeelding te zien:

[image]

de stekker die de voedingsspanning moet verzorgen voor de computer is:

[image]

ik meet helaas geen enkele spanning op de desbetreffende pinnen zoals het volgens mij op onderstaande afbeelding zou moeten zijn:

[image]

raad en advies gevraagd

mvg
Frans

Reageer op dit bericht

383 keer gelezen

[image]

typeplaat van de monitor
schema is beschikbaar

Reageer op dit bericht

387 keer gelezen

Op je tekening heb je 5 aansluitingen waar je 0V bij hebt staan. Echter zijn er maar vier echte GND aansluitingen, de vijfde is een zogeheten "connect protect" (volgens schema) aansluiting. Die aansluiting wordt pas met gnd verbonden als je de plug in de computer steekt. Om de power te laten werken moet je deze aansluiting met één van de 0V aansluitingen verbinden.

Om erachter te komen welke pin die ¨connect protect" pin is, kan je de 5 pinnen die je op je tekening hebt staan onderling met een ohmmeter nameten. Een ervan moet t.o.v. de vier anderen hoogohmiger zijn. En als je die pin dan met een van de vier echte gnd pinnen verbindt zou de power moeten werken (mits er geen problemen in zitten natuurlijk).

Zonder die verbinding kan de power NIET opstarten.

Het ZOU kunnen zijn dat de power wat belasting moet zien om te kunnen werken, maar je kan het zonder belasting proberen.

Reageer op dit bericht

363 keer gelezen

Op je tekening heb je 5 aansluitingen waar je 0V bij hebt staan. Echter zijn er maar vier echte GND aansluitingen, de vijfde is een zogeheten "connect protect" (volgens schema) aansluiting. Die aansluiting wordt pas met gnd verbonden als je de plug in de computer steekt. Om de power te laten werken moet je deze aansluiting met één van de 0V aansluitingen verbinden.

Om erachter te komen welke pin die ¨connect protect" pin is, kan je de 5 pinnen die je op je tekening hebt staan onderling met een ohmmeter nameten. Een ervan moet t.o.v. de vier anderen hoogohmiger zijn. En als je die pin dan met een van de vier echte gnd pinnen verbindt zou de power moeten werken (mits er geen problemen in zitten natuurlijk).

Zonder die verbinding kan de power NIET opstarten.

Het ZOU kunnen zijn dat de power wat belasting moet zien om te kunnen werken, maar je kan het zonder belasting proberen.

Dank voor deze uitleg. Ik ben op dit moment een tijdje afwezig maar zodra er een geschikt moment is ga ik er mee aan de slag ...... en ik heb weer hoop dat het misschien toch een werkende voeding zou zijn,

mvg
Frans

Reageer op dit bericht

371 keer gelezen

Op je tekening heb je 5 aansluitingen waar je 0V bij hebt staan. Echter zijn er maar vier echte GND aansluitingen, de vijfde is een zogeheten "connect protect" (volgens schema) aansluiting. Die aansluiting wordt pas met gnd verbonden als je de plug in de computer steekt. Om de power te laten werken moet je deze aansluiting met één van de 0V aansluitingen verbinden.

Om erachter te komen welke pin die ¨connect protect" pin is, kan je de 5 pinnen die je op je tekening hebt staan onderling met een ohmmeter nameten. Een ervan moet t.o.v. de vier anderen hoogohmiger zijn. En als je die pin dan met een van de vier echte gnd pinnen verbindt zou de power moeten werken (mits er geen problemen in zitten natuurlijk).

Zonder die verbinding kan de power NIET opstarten.

Het ZOU kunnen zijn dat de power wat belasting moet zien om te kunnen werken, maar je kan het zonder belasting proberen.

De rood omcircelde pin meet hoogohmig tov de andere 4 pinnnen.
[image]

Reageer op dit bericht

333 keer gelezen

Wat is hoogohmig in dit geval?
Het gaat als ik het goed zie om pin 8, die gaat naar Q618 en oa een weerstand van 2k2 naar aarde.
Daar staat bij connect protection.
Als ik het schema een beetje begrijp zou er iets meer moeten gaan werken als dit punt met aarde verbonden wordt, de transistor geleid dan niet meer waardoor andere aangesloten schakelingen hun werk kunnen doen.
Mijn theoretische kennis heb ik ook maar van lezen en proberen te begrijpen!

Dirk.

Reageer op dit bericht

308 keer gelezen

Wat is hoogohmig in dit geval?

Het gaat als ik het goed zie om pin 8, die gaat naar Q618 en oa een weerstand van 2k2 naar aarde.
Daar staat bij connect protection.
Als ik het schema een beetje begrijp zou er iets meer moeten gaan werken als dit punt met aarde verbonden wordt, de transistor geleid dan niet meer waardoor andere aangesloten schakelingen hun werk kunnen doen.
Mijn theoretische kennis heb ik ook maar van lezen en proberen te begrijpen!

Dirk.

[image] >

[image]

Hoi Dirk, mijn kennis is veeeelll geringer.
Ik meet tussen de aangegeven rood omcircelde pin den de andere pinnen van 0v een waarde van 1,2k ohm
Als ik het dan goed begrijp zou ik deze pin met een van de andere 0v pinnen moeten verbinden en daarna zou ik op de andere pinnen de aangegeven waardes van -5 +5 +12 en -12 moeten kunnen meten. Maar ..... dat heb ik nog maar niet geprobeerd, eerst maar even naar de reacties kijken.
Waaronder de jouwe, bedankt!

mvg
Frans

Reageer op dit bericht

320 keer gelezen

Als ik het dan goed begrijp zou ik deze pin met een van de andere 0v pinnen moeten verbinden en daarna zou ik op de andere pinnen de aangegeven waardes van -5 +5 +12 en -12 moeten kunnen meten.

Dat klopt en kan je gewoon proberen. Als de voeding dan niet werkt zou het nog kunnen zijn dat je een belasting aan moet sluiten. Of, maar dat hopen we niet natuurlijk, er is nog iets aan de hand.

Wees wel voorzichtig met meten, een PC voeding kan flink wat stroom leveren mocht je uitschieten met meetpennen en sluiting maken.

Reageer op dit bericht

295 keer gelezen

Als ik het dan goed begrijp zou ik deze pin met een van de andere 0v pinnen moeten verbinden en daarna zou ik op de andere pinnen de aangegeven waardes van -5 +5 +12 en -12 moeten kunnen meten.

Dat klopt en kan je gewoon proberen. Als de voeding dan niet werkt zou het nog kunnen zijn dat je een belasting aan moet sluiten. Of, maar dat hopen we niet natuurlijk, er is nog iets aan de hand.

Wees wel voorzichtig met meten, een PC voeding kan flink wat stroom leveren mocht je uitschieten met meetpennen en sluiting maken.

dank Henk, ik heb gewacht met proberen.
Je hebt wel gelijk , het meten in de connector is eigenlijk best wel lastig, de afstanden zijn klein en uitschieten is zo gebeurd.
mvg
Frans

Reageer op dit bericht

299 keer gelezen
