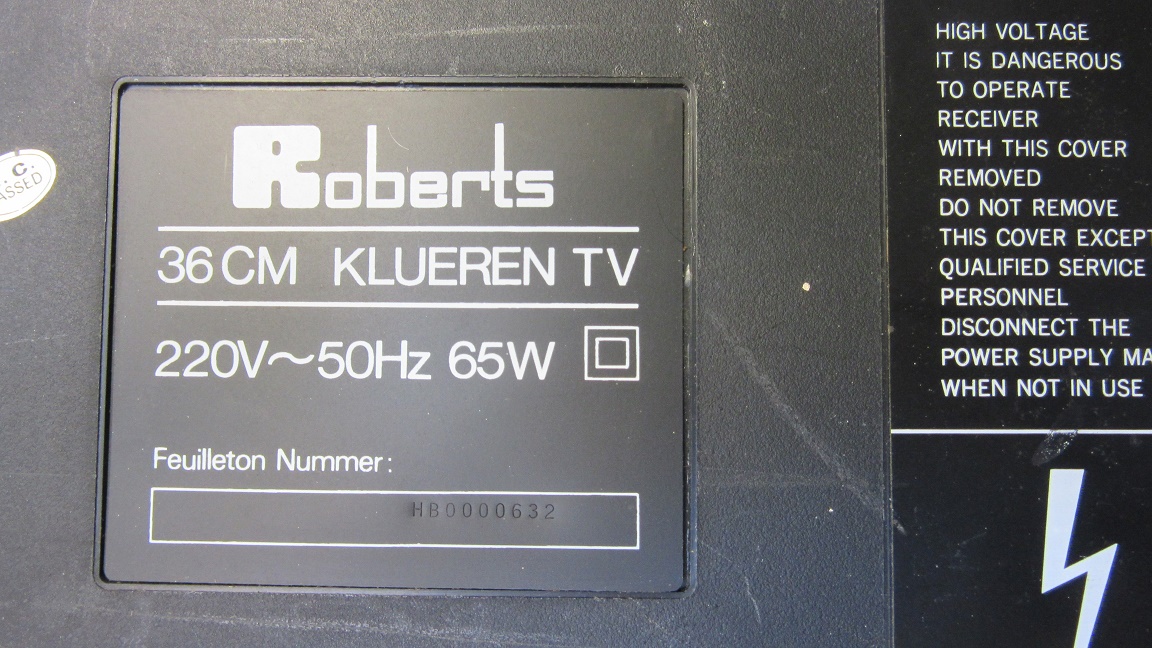

Dit soort tvtjes van de eerste generatie dozenschuivers gaven wel een vrij belabberd beeld,video was alleen ac gekoppeld dus met kontrastrijk beeld vielen de donkere partijen weg net als bij goedkope zwartwit portables.
Maar of de gebruikers dat in de gaten hadden?
Een paar jaar geleden heb ik ook nog een tvtje van deze soort gerepareerd,er was kortsluiting ergens in de lijneindtrap onstaan door derrie die uit zo'n goedkope elco was gelopen.

Henk

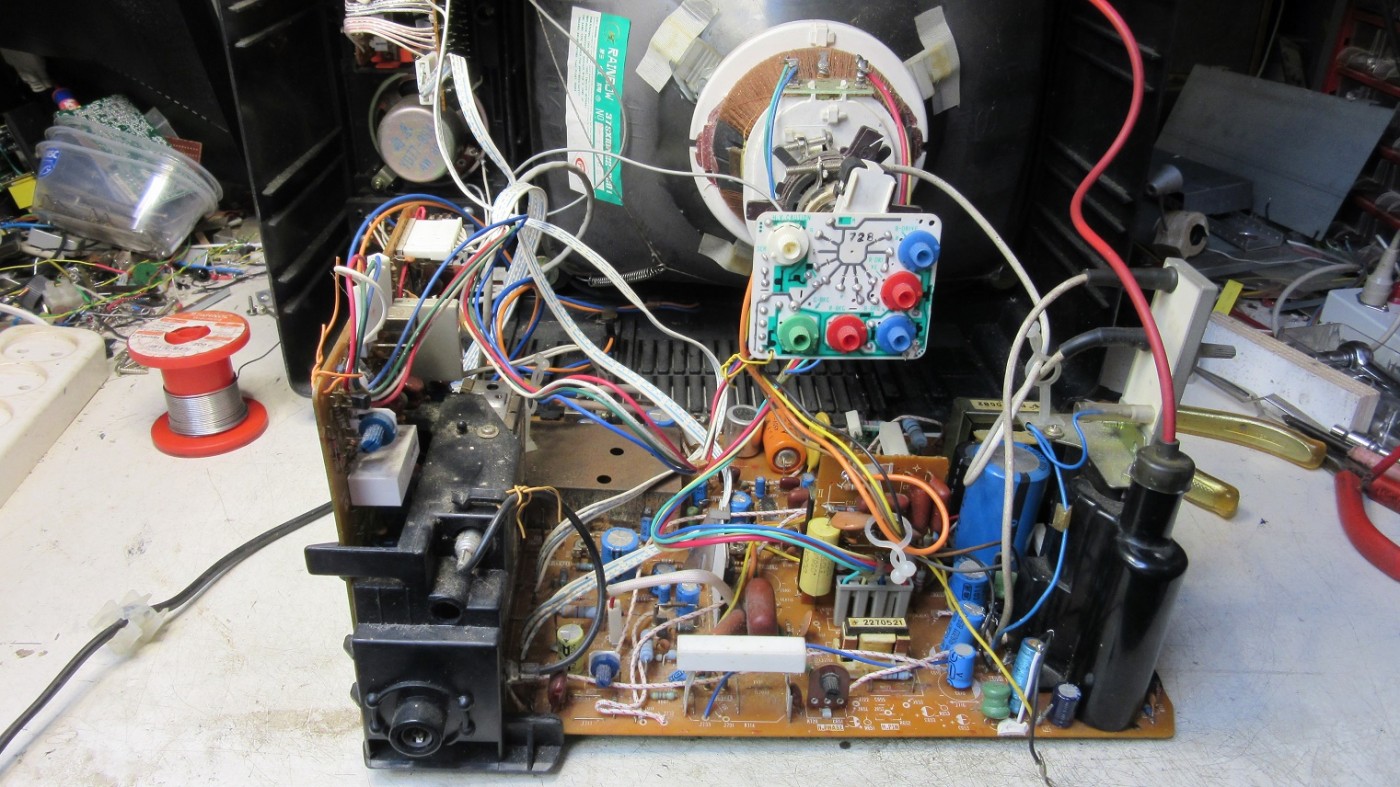

Ben inmiddels zo ver dat er geluid is, maar nog geen beeld.

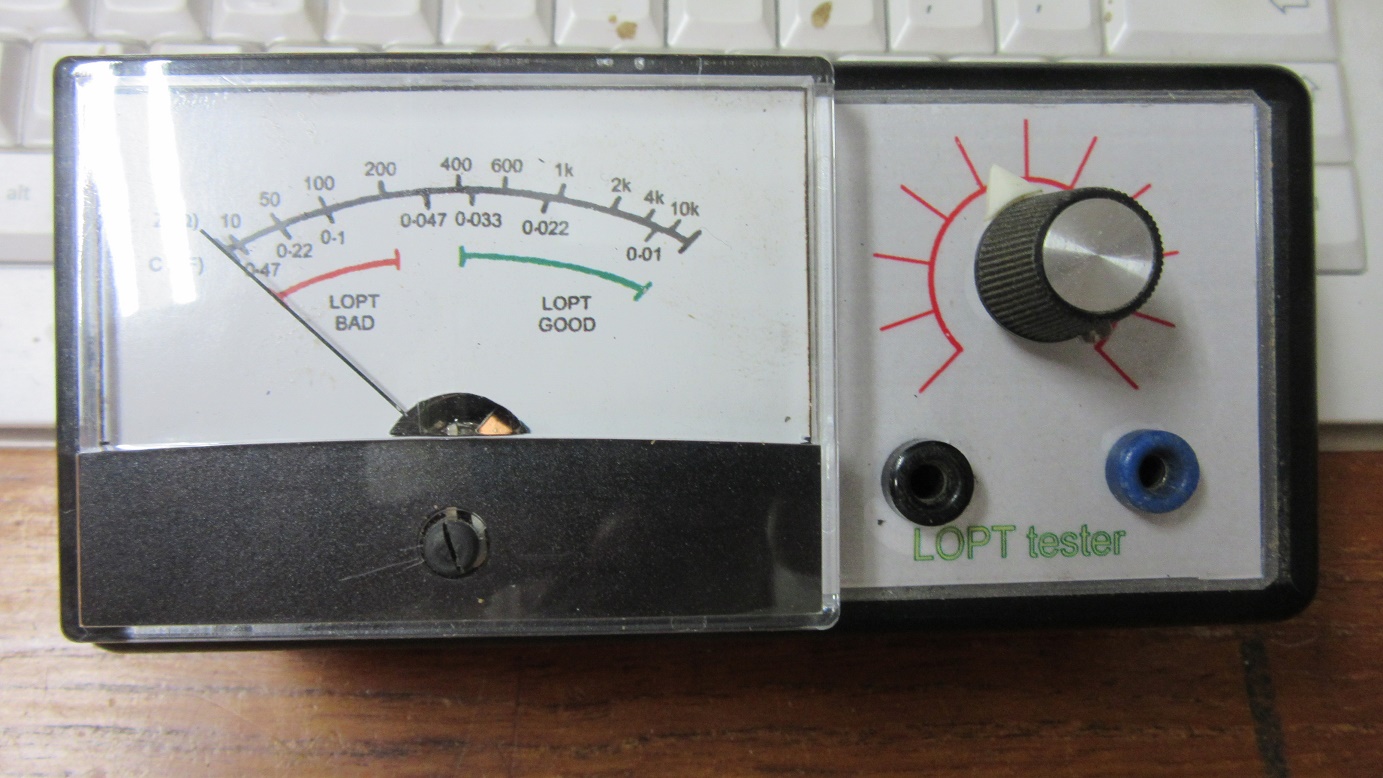

De hs-trafo lijkt goed te meten, er wordt hoogspanning opgewekt, maar nog veel te laag.
De BU208A inmiddels gewisseld met een 2SD350A wordt binnen de kortste keren heel erg heet evenals een 10W weerstand (r714 in het schema).
Of de voedingsspannigen juist zijn kan ik niet uit dit schema opmaken helaas.
Mijn vraag is nu waardoor de eindtrap zo veel stroom trekt.

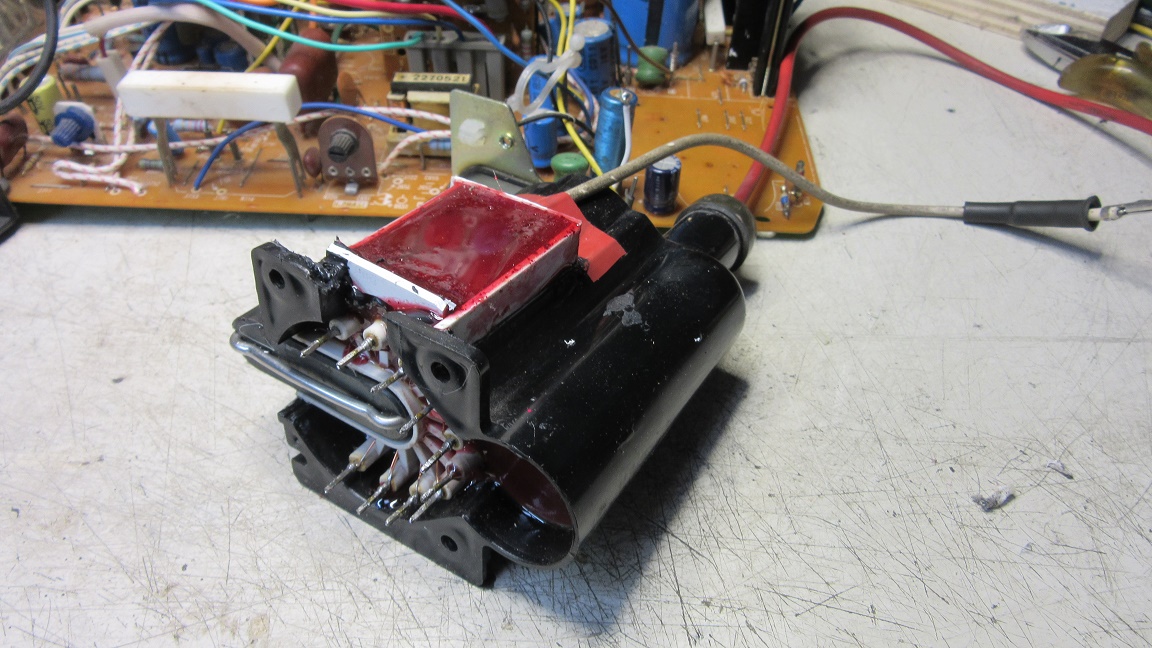

Zou er dan toch een fout in de trafo zitten?
Het signaal naar de driver trafo komt overeen met een afbeelding in het schema, de secundaire kant staat helaas geen afbeelding van.
Een vergelijkbare schakeling van andere merken geeft een heel ander beeld dan wat ik op de scoop zie.

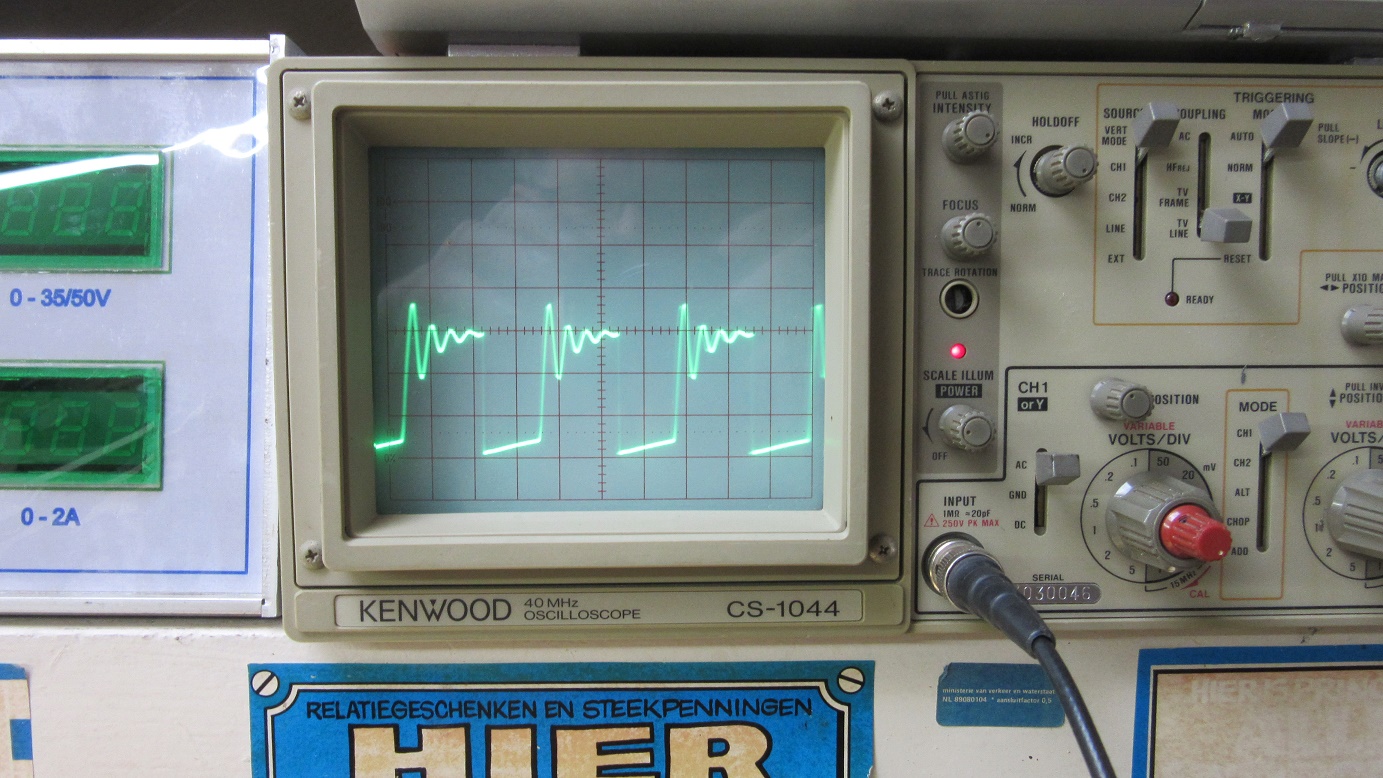

Dit is de prim. kant.

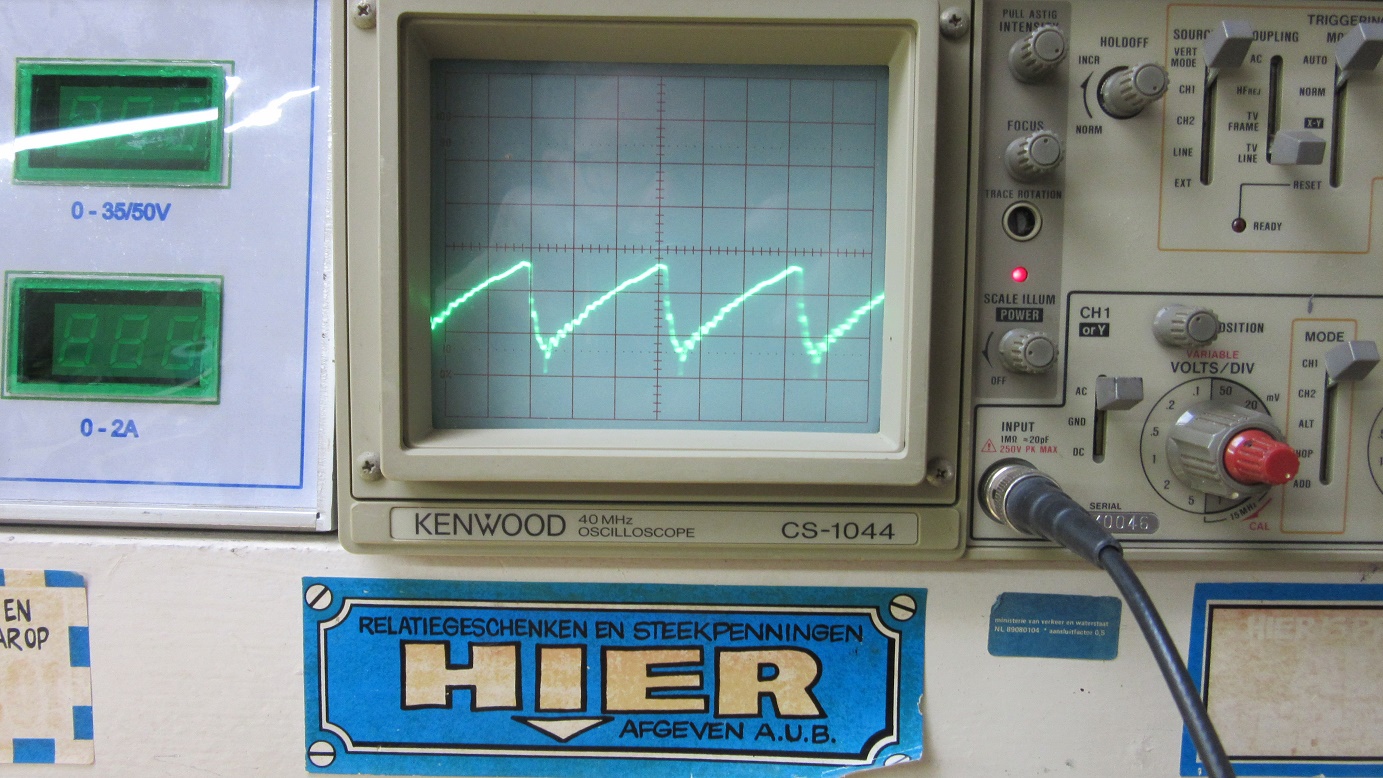

Dit is het signaal naar de basis van de 2SC1942 hier vervangen door een BU208A.

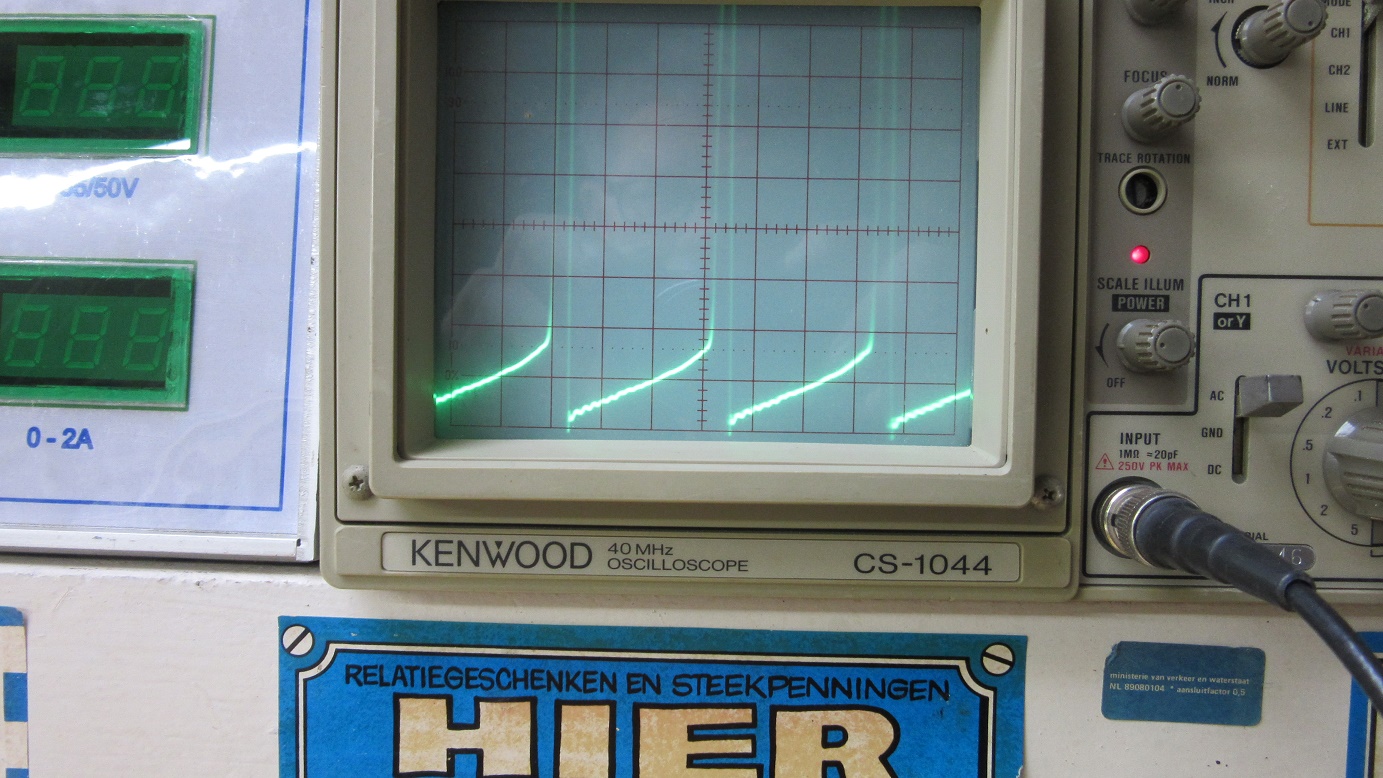

Dan nog een beeld van het signaal op de collector (te groot voor de scoop ook met max verzwakking)

Lijkt me op zich niet erg verkeerd

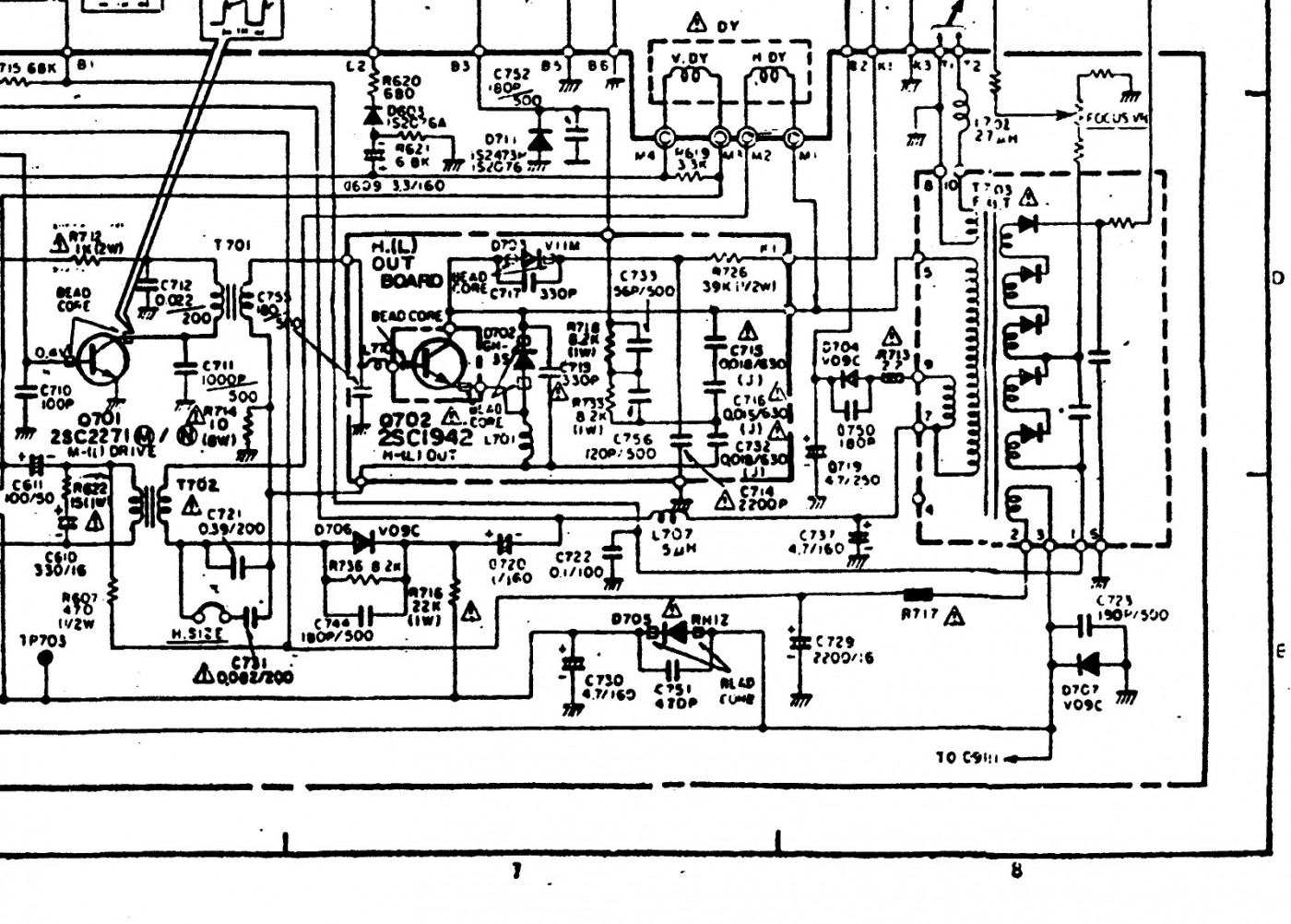

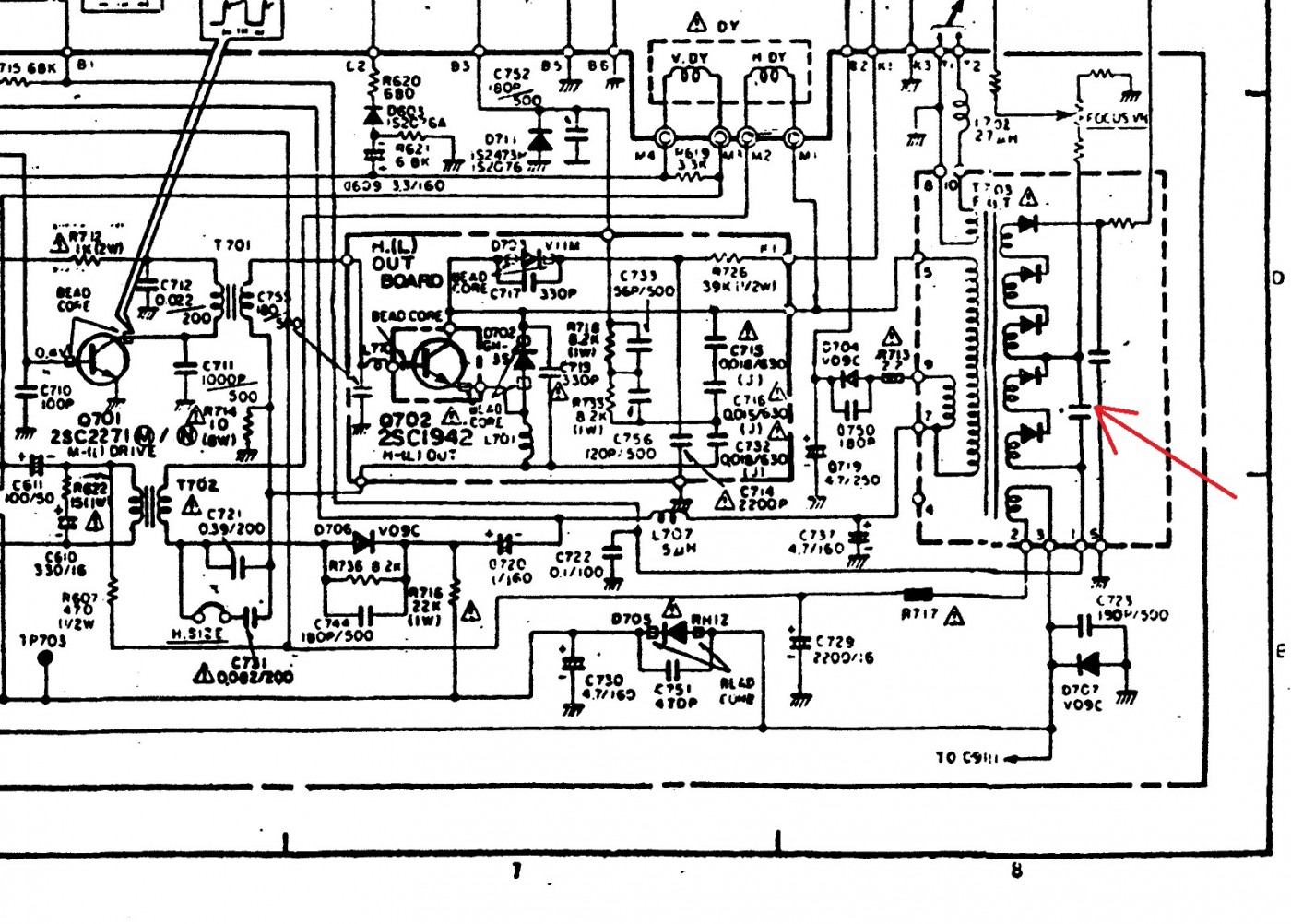

Tot slot een klein deel van het schema.

Ik hoop dat iemand kan aangeven wat er hier mis gaat, voorzover ik kan zien zijn alle omringende onderdelen goed in het hs-gedeelte.

Dirk.

Je hebt helemaal gelijk Maurice.
Tijdje geleden had ik zo'n plat scherm staan wegens een beetje ruimtegebrek op de werkplek.
Maar iedere keer als het videobeeld te veel storing had werd het scherm blauw.
Met het knopje instellingen kwam dan het beeld wel weer terug, maar met allerlei tekst door het beeld.
Dit toestel heeft geen video-aansluiting en sneeuwt gewoon bij geen signaal.

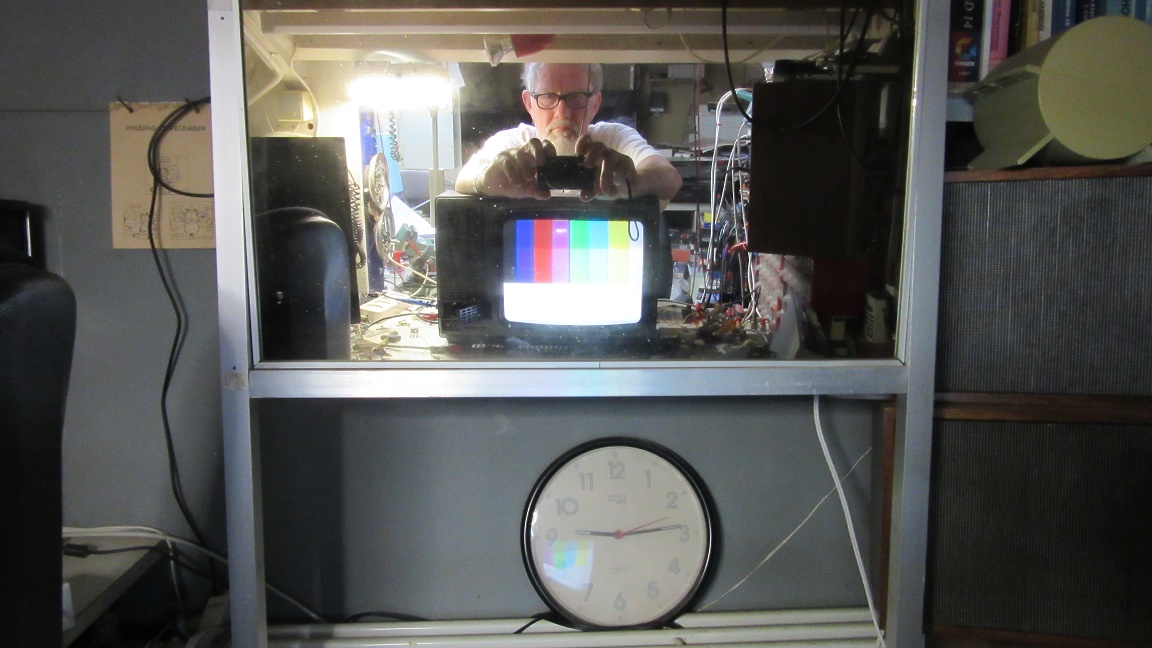

De helderheid bij dit apparaat is nog wel een dingetje, is nauwelijks te regelen.
Bij zwart/wit balken waren de laatste balken nagenoeg zwart, en de eerste eigenlijk te wit.
Was op de scoop ook goed te zien, een klein trapje, dan een stukje vlak en daarna de lijnpuls.

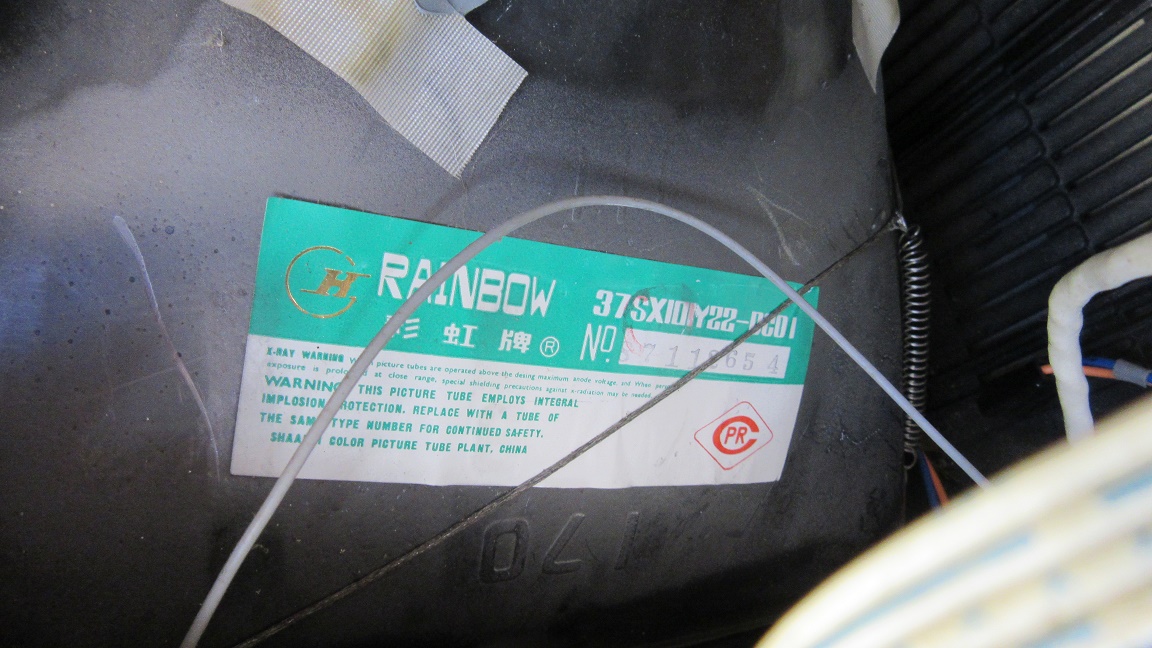

De rgb-regelaars achter op de beeldbuis een stuk teruggeregeld, en toen leek het er een stuk beter op.
Het contrast moet vrij laag staan voor een acceptabel beeld, ook vanaf een dvd.
Helaas staan er in het beschikbare schema heel weinig voltages vermeld, en de enkele oscillogrammen zijn zo klein dat je daar ook weinig aan hebt.

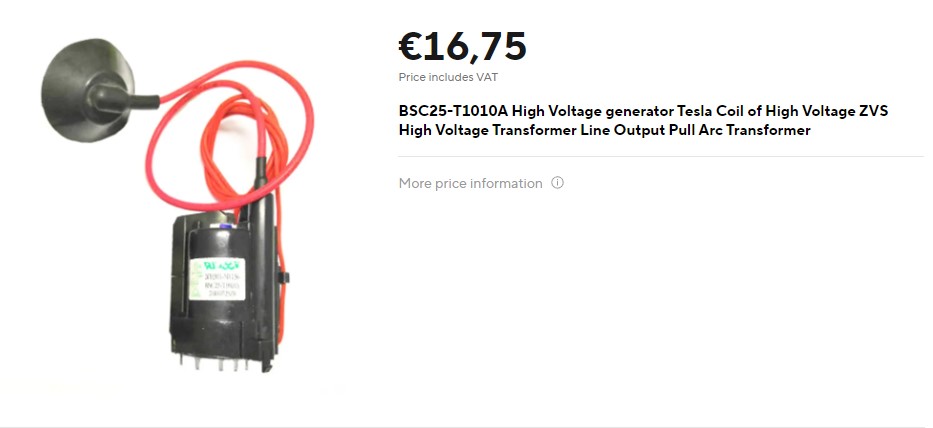

Ik heb tot nu toe nog maar 1 site gevonden waar (waarschijnlijk??) een compleet servicemanual te koop is voor ruim 20 Euro, maar dat is me wat te veel voor een enkel apparaat.
Heb er al eens iets opgehaald, maar de scankwaliteit viel me behoorlijk tegen, vooral als je iets uitvergroot om bv weerstand waardes te ontcijferen.

\Dirk.
