Niet leesbaar schema (Algemeen)

door Cais , 09-07-2024, 23:21 (137 dagen geleden)

Mijn generator NF200C is er mee gestopt. Ik heb het apparaat jaren geleden gekocht bij Nedis Het toestelletje heeft het altijd prima gedaan tot nu dan.

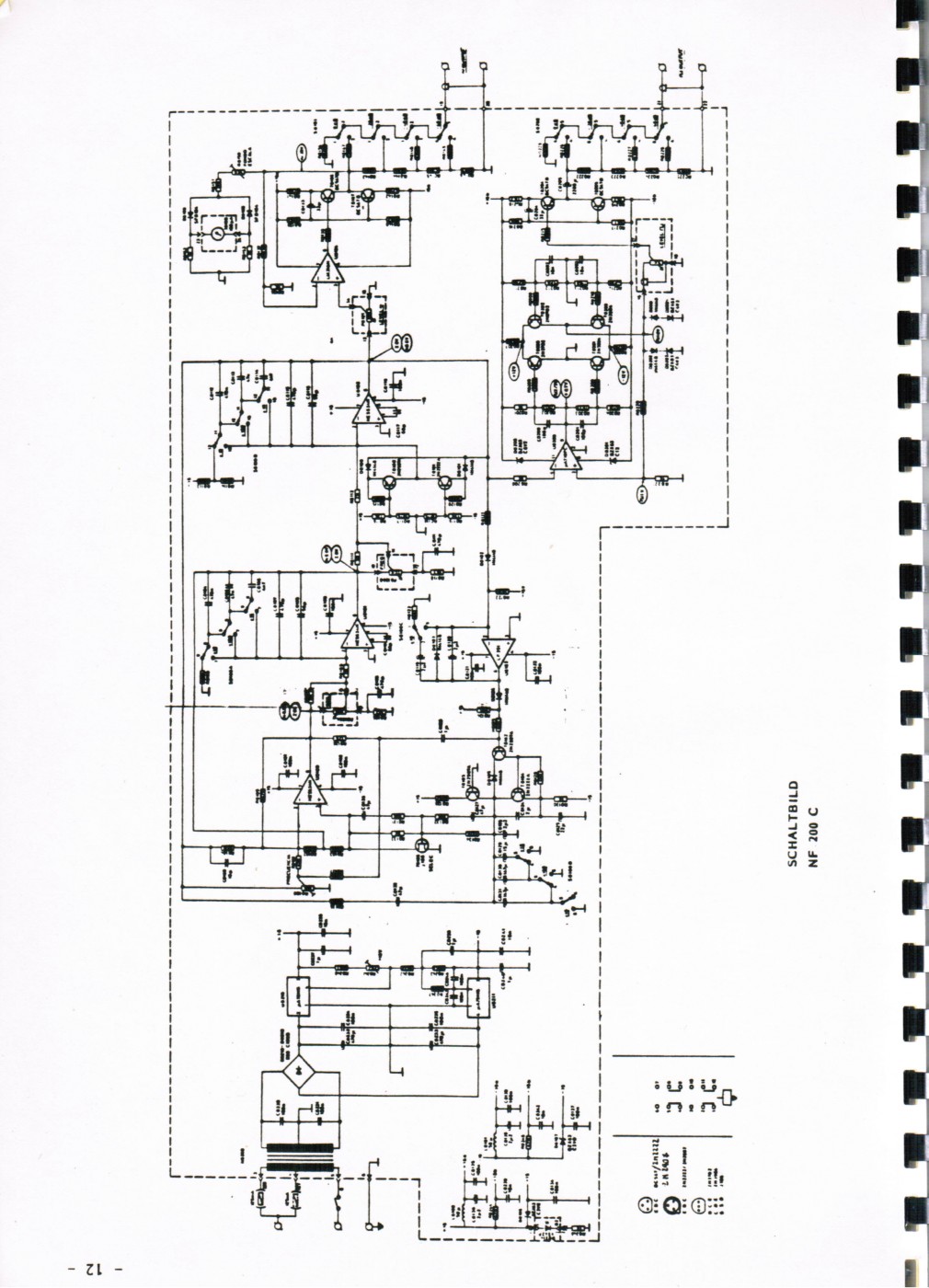

Ik had de gebruiksaamwijzing met serv.doc ook goed bewaard, maar door de jaren is de inkt wat uitgelopen, nu is het schema niet goed meer leesbaar.
Ik ben al op het internet aan het zoeken geweest, maar daar kom ik het niet tegen. Nu ben ik ook geen echt goede internetspeurder.
Is er misschien iemand die een leesbaar schema heeft of een link waar ik die kan downloaden ?

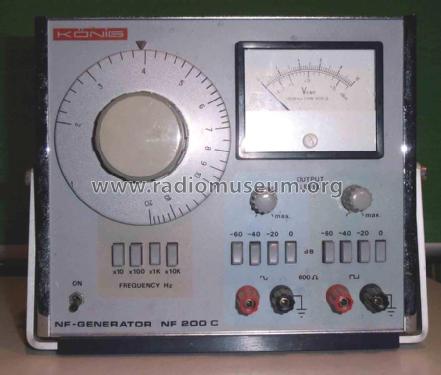

De plaatjes heb ik geleend van het Radiomuseum, het schema komt uit mijn eigen documentatieboekje
