RegistrerenOnduidelijke connector op Philips PM5533 (Algemeen)
door inaxeon
, 22-07-2024, 11:34 (123 dagen geleden)
Hallo
Deze meest interessante uitzendingstestpatroongenerator werd onlangs kort besproken in deze thread: https://www.transistorforum.nl/forum/index.php?id=81278 - hij verschijnt in de PTV-catalogus uit Denemarken, maar nadere inspectie suggereert dat dit mogelijk zo is een indringer uit Nederland

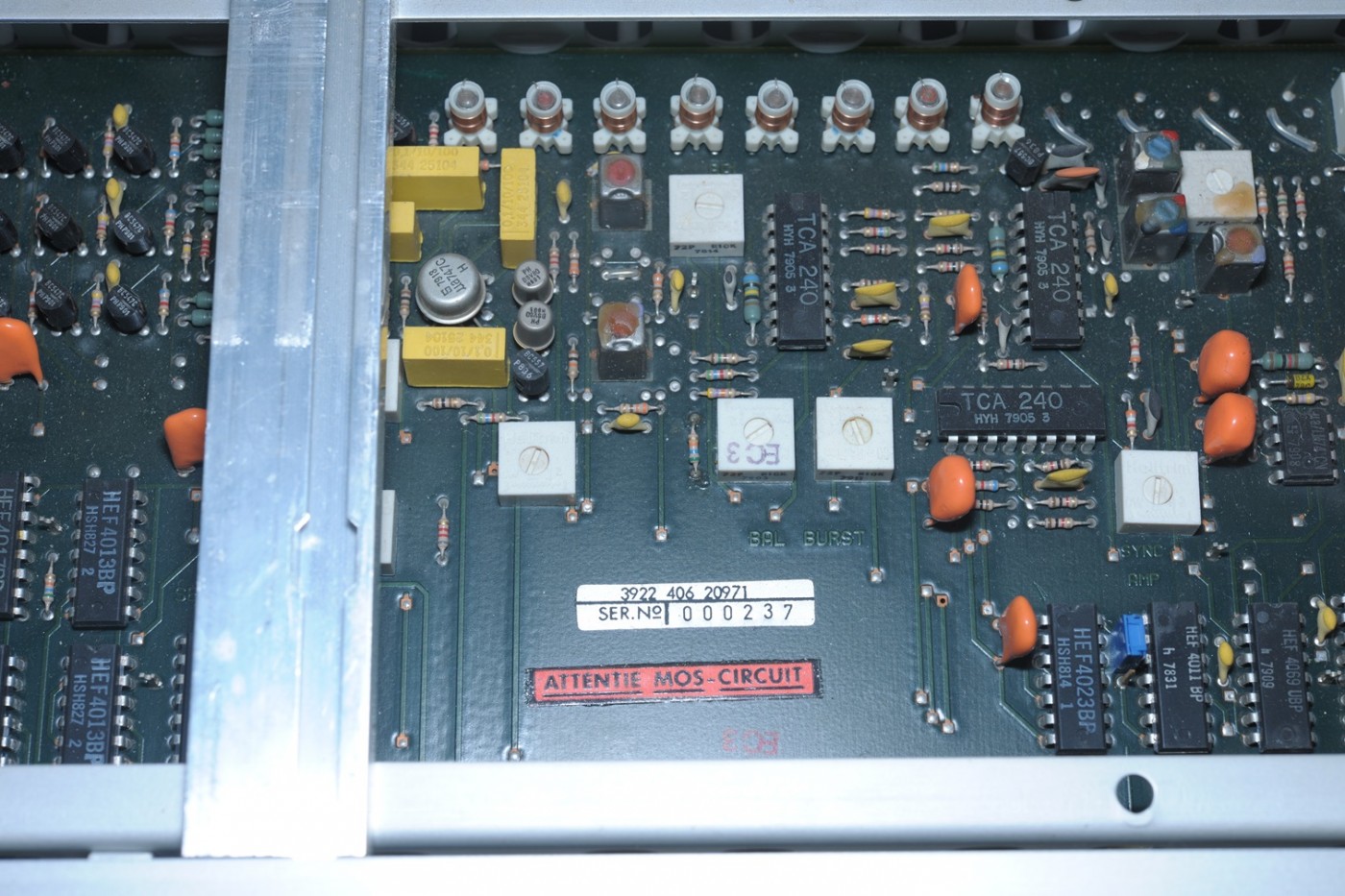

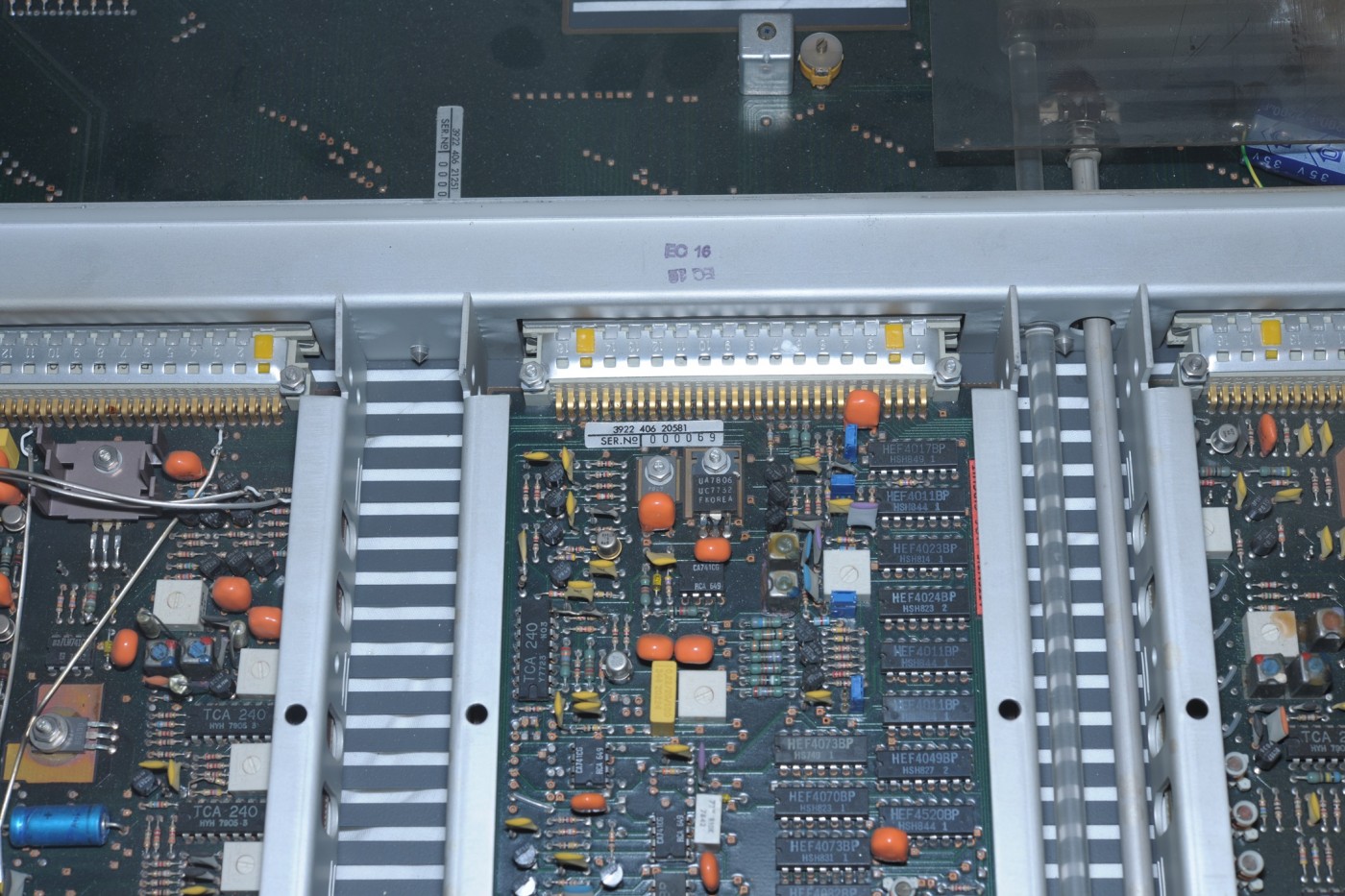

Ik heb enkele foto's van de interne PCB's bijgevoegd.

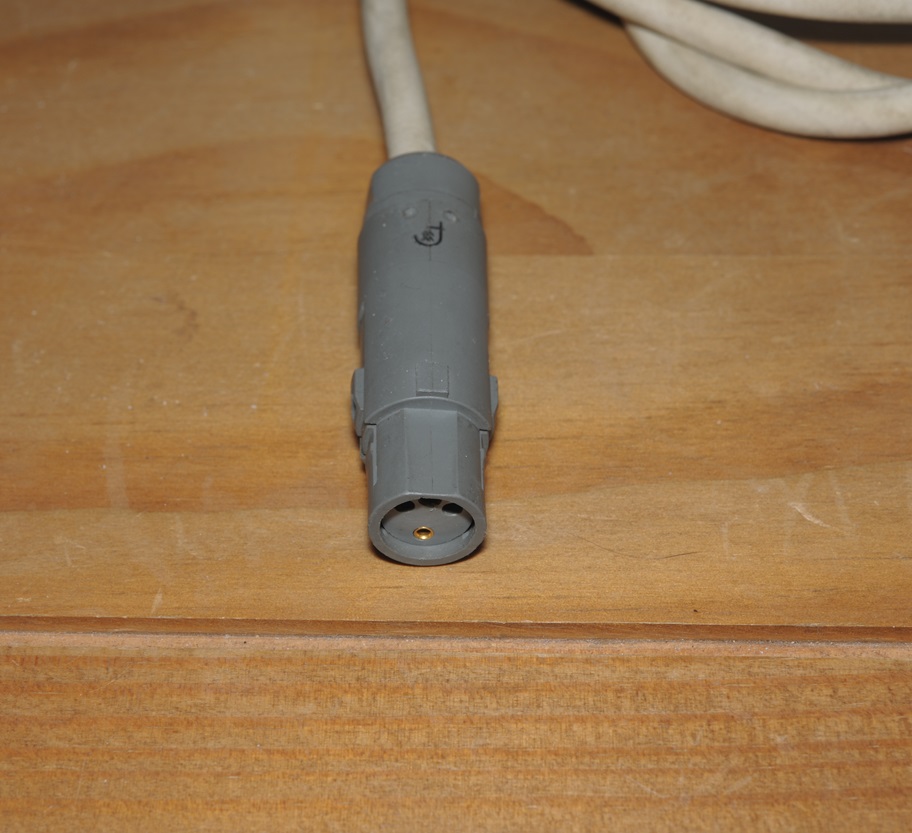

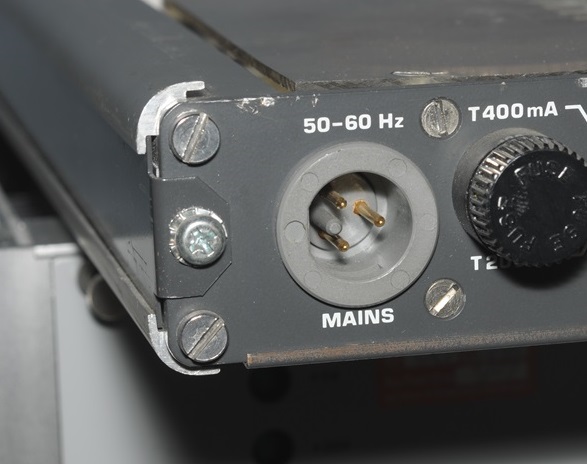

Ten tweede heb ik hulp nodig bij het identificeren van de stroomconnector. Ik heb er een van een vriend kunnen lenen, maar ik wil hem graag identificeren. Het is gemarkeerd met "FWW" zonder enige andere identificatie.
Er staat een onderdeelnummer vermeld: 5322 266 34046
Ik heb een specificatieblad gescand dat ik ervoor kon vinden. Het wordt hier geüpload:
https://github.com/inaxeon/TvEquipmentPreservation/blob/main/Philips/PM5533/PM5533_Specs.pdf
![[image]](images/uploaded/20240722092853669e265519b5d.jpg)
![[image]](images/uploaded/20240722092903669e265fb324d.jpg)
![[image]](images/uploaded/20240722092921669e26719b593.jpg)
![[image]](images/uploaded/20240722093037669e26bdde8c4.jpg)
Onduidelijke connector op Philips PM5533
door soundman2 , Wouw, 22-07-2024, 19:20 (122 dagen geleden) @ inaxeon
Gewijzigd door soundman2, 22-07-2024, 19:27
Als er ruimte is, iets anders inbouwen.
De Neutrik Powercon heeft een rond gat van 24mm nodig, dan hoef je alleen twee 3mm gaatjes te boren. Deze connector kan achter of voor het paneel bevestigd worden.
https://www.neutrik.com/en/product/nac3mpxxa
https://www.neutrik.com/en/product/nac3fxxa-w-s
Let op, ditis een ingang, er is ook een versie die werkt als uitgang, bijvoorbeeld voor doorlussen van netkabels (kleur is dan wit)
Meer gangbaar is de bekende IEC connector, maar dan moet je wel figuurzagen of frezen. Het vinden van een netsnoer is dan geen probleem meer.
Onduidelijke connector op Philips PM5533
door Marinus J , 22-07-2024, 20:58 (122 dagen geleden) @ inaxeon
Dit is dezelfde als de sync generator de LDK 4210 en daar zit ook dezelfde
netstekker op.
Gr René D.
Onduidelijke connector op Philips PM5533
door henk vdb , Breda, 22-07-2024, 23:35 (122 dagen geleden) @ Marinus J
Gewijzigd door henk vdb, 22-07-2024, 23:54
Ook de 3922 406 XXXXX printcodes verwijzen naar Breda als oorsprong.
De ECXX stempeltjes herinner ik mij nog, maar dit toestel is van voor mijn tijd aldaar. De serienummers zijn laag.
De LDK4210 is (als ik kijk naar de datumcodes op de IC's) van latere datum.
Productiejaar van getoond PM5533 exemplaar zal ongeveer 1979-1980 zijn.
Bij de LDK4210 was de colourbar print optioneel, bij de PM5533 blijkbaar niet.
Onduidelijke connector op Philips PM5533
door inaxeon , 23-07-2024, 07:15 (122 dagen geleden) @ henk vdb
Bedankt voor alle informatie.
Als ik de connector moet vervangen, zal ik dat doen, maar ik zou hem het liefst identificeren en er een aanschaffen om hem origineel te houden.
Als het interessant kan zijn, heb ik meer foto's van de eenheid gemaakt:
https://xpander.mattmillman.com/files/linked/pm5533_front.JPG
https://xpander.mattmillman.com/files/linked/pm5533_rear.JPG
https://xpander.mattmillman.com/files/linked/pm5533_allpcbs.JPG
