Al enkele malen eerder op forum, bij besprekingen van de K9 (of K11) is wel gesproken over
de aanpassing van toestel tbv problemen bij afspelen via video recorder.

Hiervoor is toestel voorbereid om dan hoogste programma keuze knop te laten voorzien van
juiste aanpassing.

Al vroeg wist ik niet beter, 40jr geleden, dan simpel 2 lusjes maken op klein signaalprint
op plug R4, 1-3 en 2-4 welke invloed heeft op U330 Line-Control module.

Soundman2 legt hier uitde exacte reden het waarom op forum.
En ook hier weer benoemd de wijze.

Al die jaren nooit zo;n printje in toestel tegen gekomen.
Tot ik wat gekregen materiaal aan uitzoeken was.

Zowaar de bewuste module eindelijk in mijn handen.
Jammer even nu, de K9 toestellen staan wat te ver weg om uit te proberen.
Wordt vervolgt.

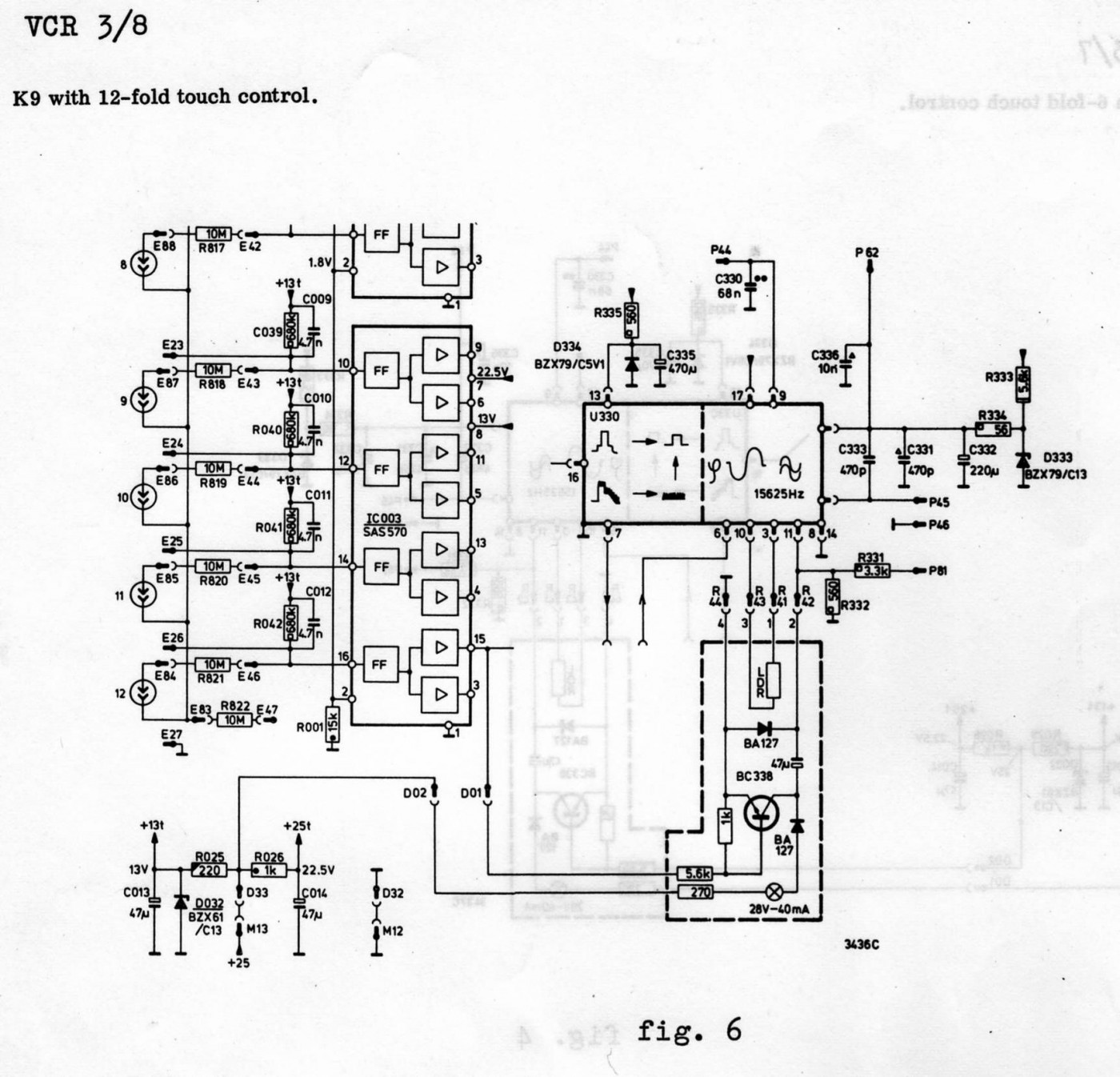

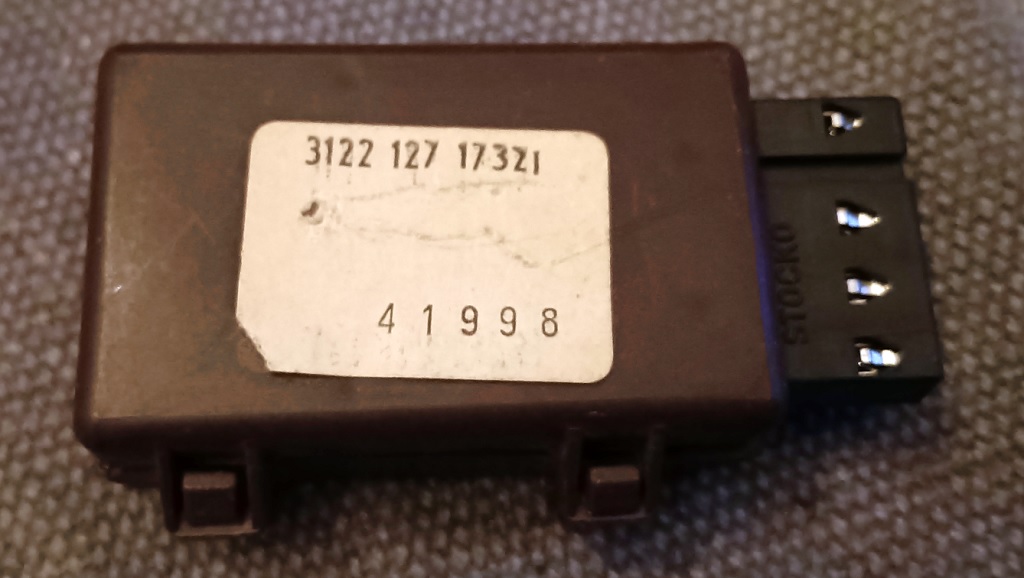

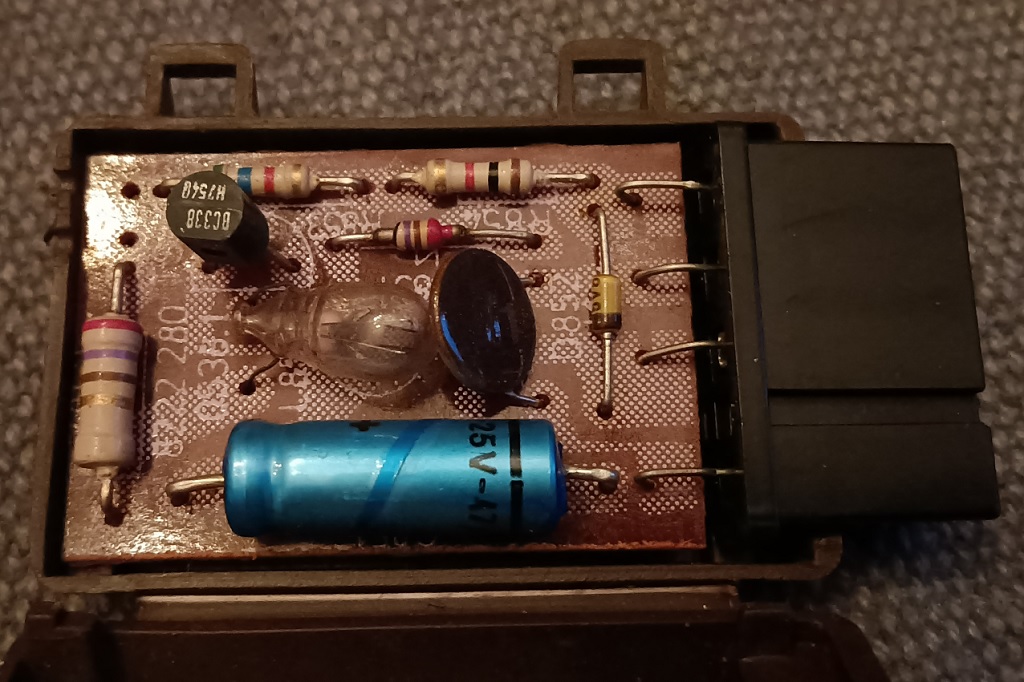

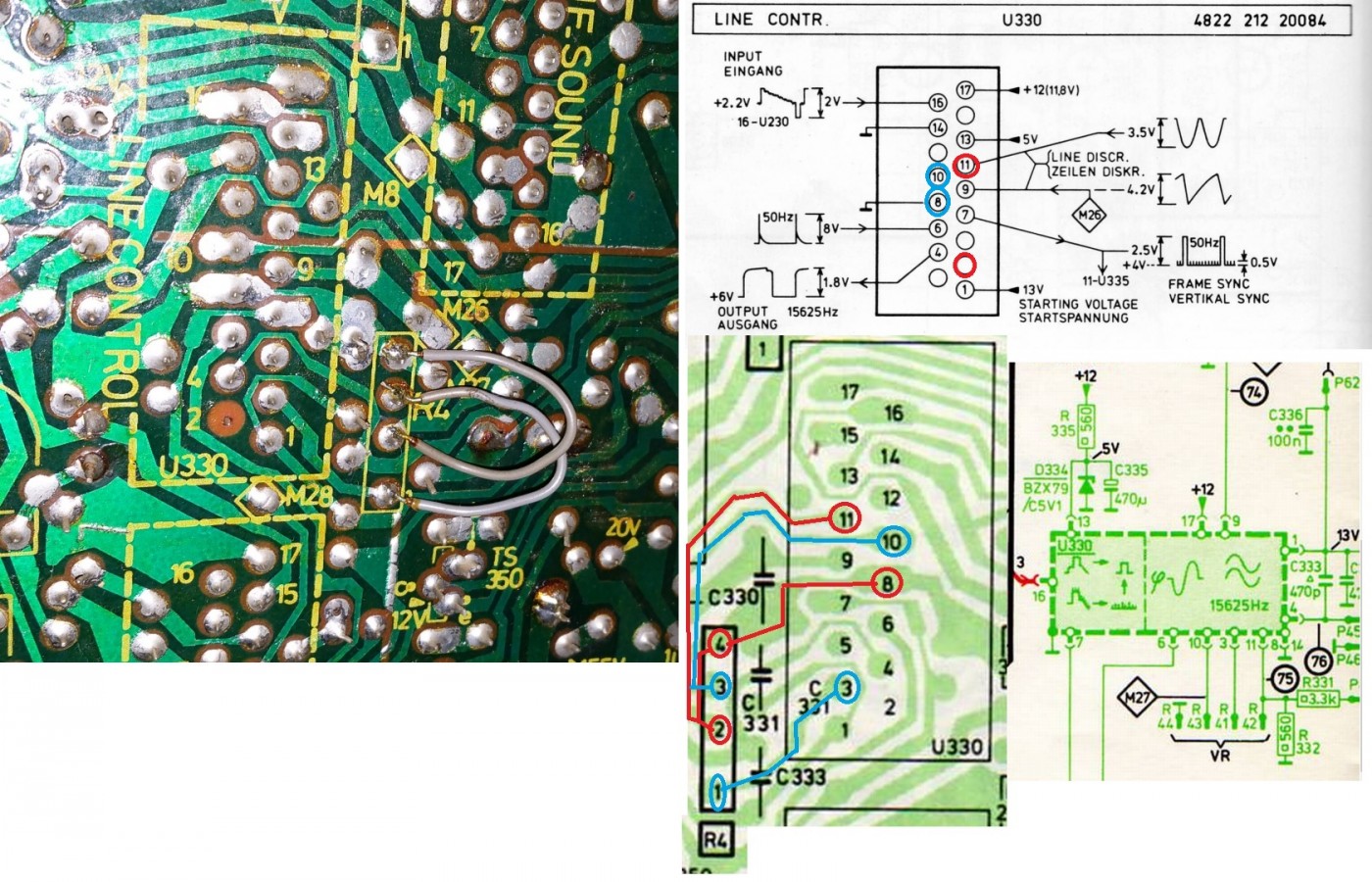

Hier de module 3122 127 17321 in het echt.

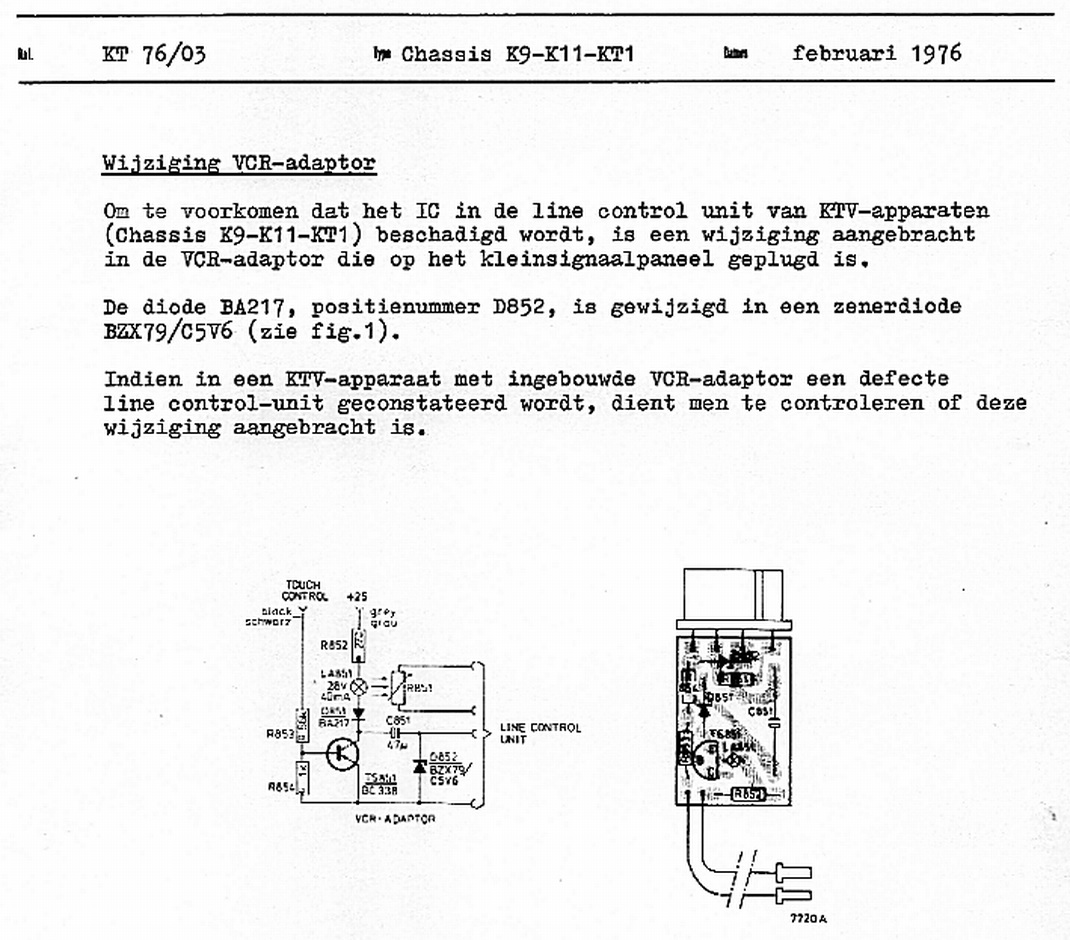

En zie de Service mededeling dat Diode D852 vervangen dient te worden door zener 5v6.
Dat is reeds gedaan bij deze module.

[image]
[image]
[image]
[image]
[image]
[image]

Reageer op dit bericht

669 keer gelezen

Hey Maurice,

Goede vondst.

Naar aanleiding van jouw bericht ga ik bij mijn K9 t.z.t. ook even kijken of er zo'n moduul in het toestel zit.
Ben eigenlijk wel benieuwd.
Overigens speelt hij de opnamen van de N1500 prima af.

Groet,

Cor

Reageer op dit bericht

538 keer gelezen

Het printontwerpje is zo te zien van 1974 (klem tegelijk ontwikkeld met de 22RH741 receiver notabene), en (dus/ook) later dan de rest van de printplaten van de K9.

Nou was de oudste versie van de VCR aanpassing gwoon twee hulpcontacten op de mechanische knoppenunit, maar ik vraag me af hoe ze dat in 1973 dan deden met touch controls en VCR aanpassing. Misschien was er een eerdere versie van deze module of werd VCR-aanpassing altijd gecombineerd met mechanische kanaalkeuze.

Reageer op dit bericht

515 keer gelezen

Maarten,

De Service mededeling ombouw tbv VCR3 is van okt 1973, waarin benoemd wordt dat o.a. K9's zijn
voorbereid.

Tevens meldt dat enkele uitvoeringen reeds voorzien zijn door de fabriek.

Hoewel ik zelf deze nooit ben tegen gekomen.
En heb er toch echt heel wat in mijn handen gehad.

Genoemde wijziging Diode D852 tbv K9-K11-KT1 is van Service mededeling KT76/03feb 1976.

Ik dacht dat ik dat gehele document al eens geupload had naar NVHR schematheek.
VCR-Aanpassing-TVs.pdf

Reageer op dit bericht

467 keer gelezen

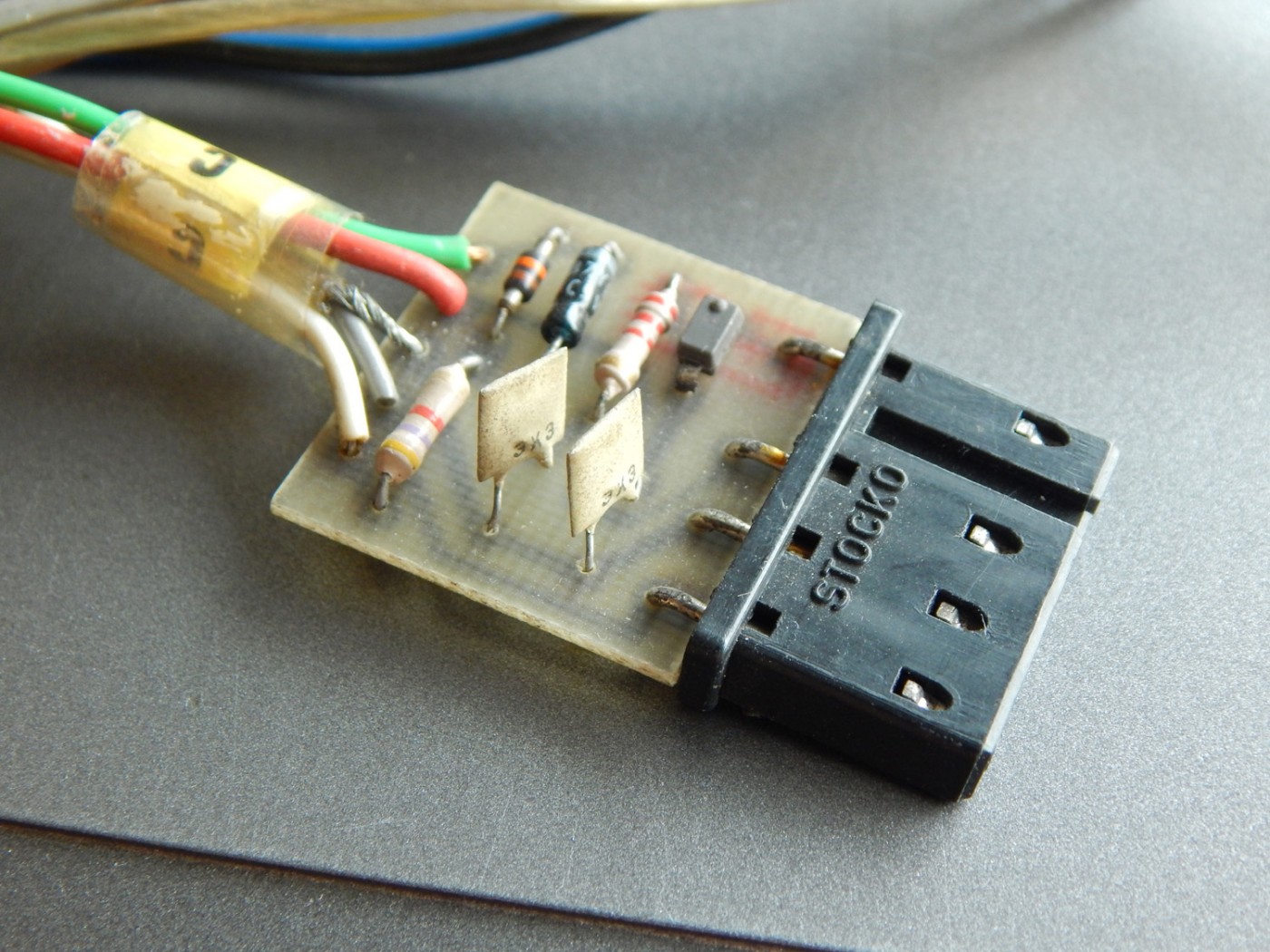

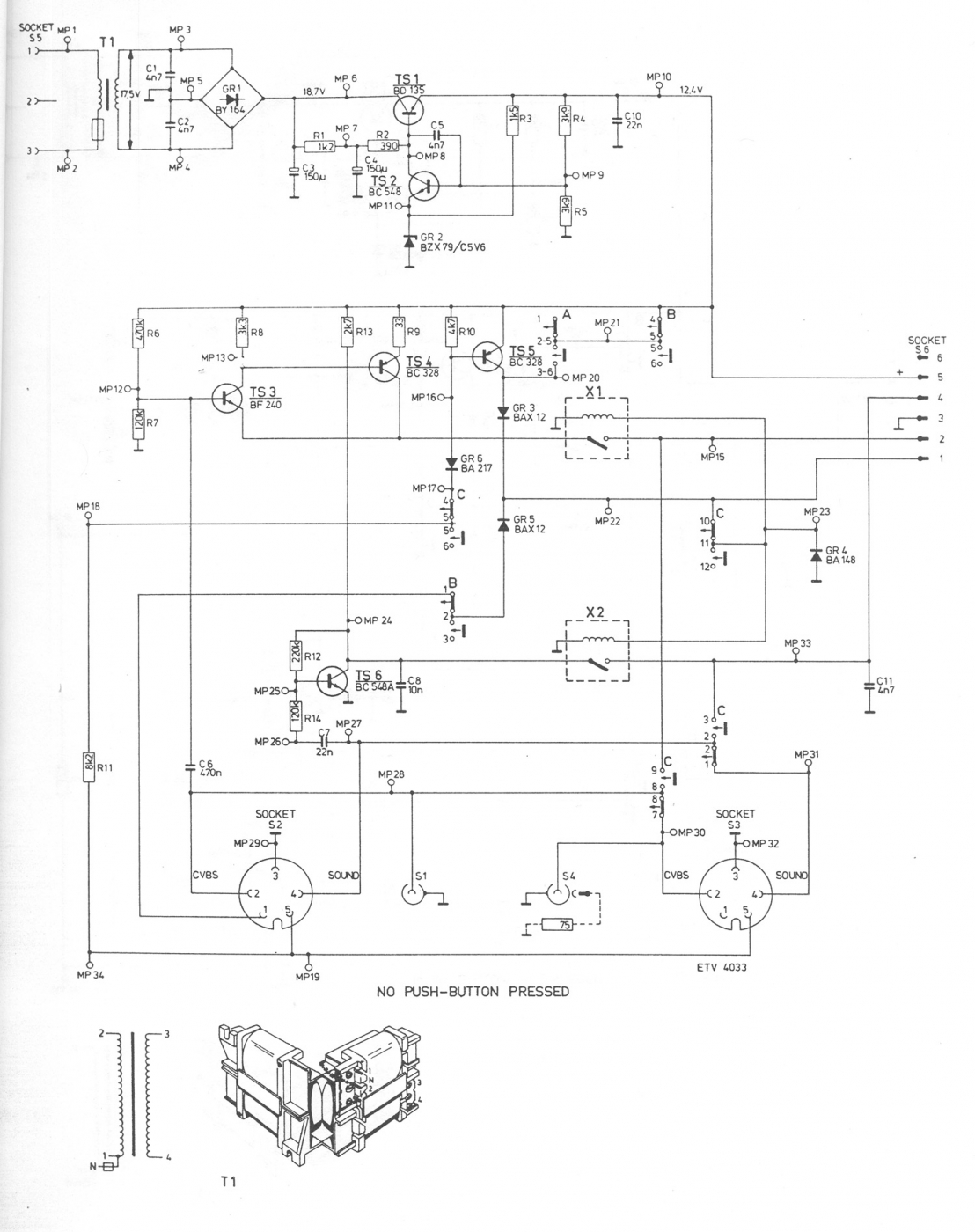

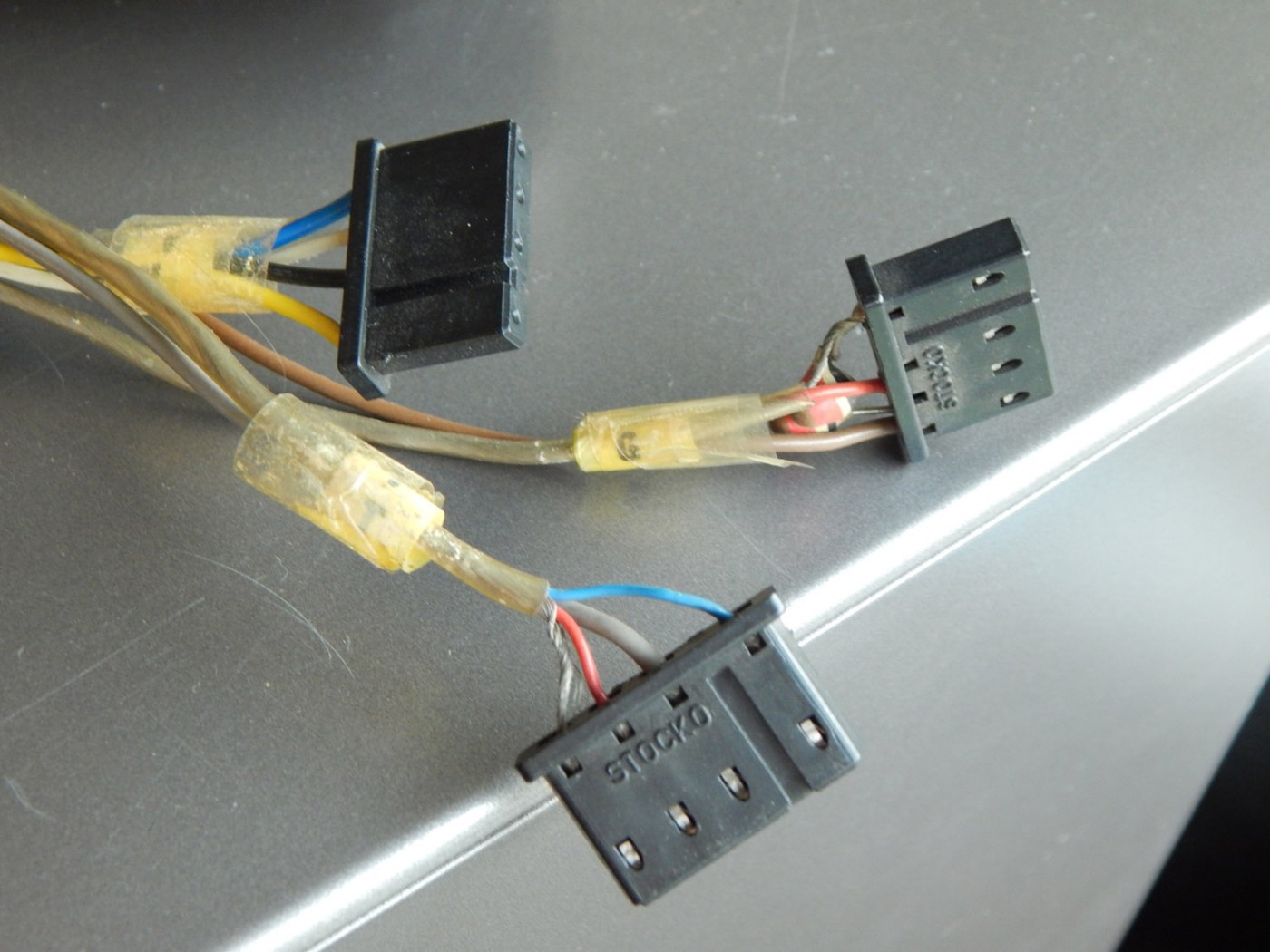

Om het compleet maken ook nog een AV ingang op de K9.
Kastje werd gemonteerd op de achterwand. Toen al plug en play.
Ik heb ergens de schema nog op papier, dus nog een keer digitaal maken.

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht

470 keer gelezen

Oh ja dat doosje, uitkoppel.

Wel benieuwd hoe ze dat aangepakt hebben voor de K9.

Reageer op dit bericht

450 keer gelezen

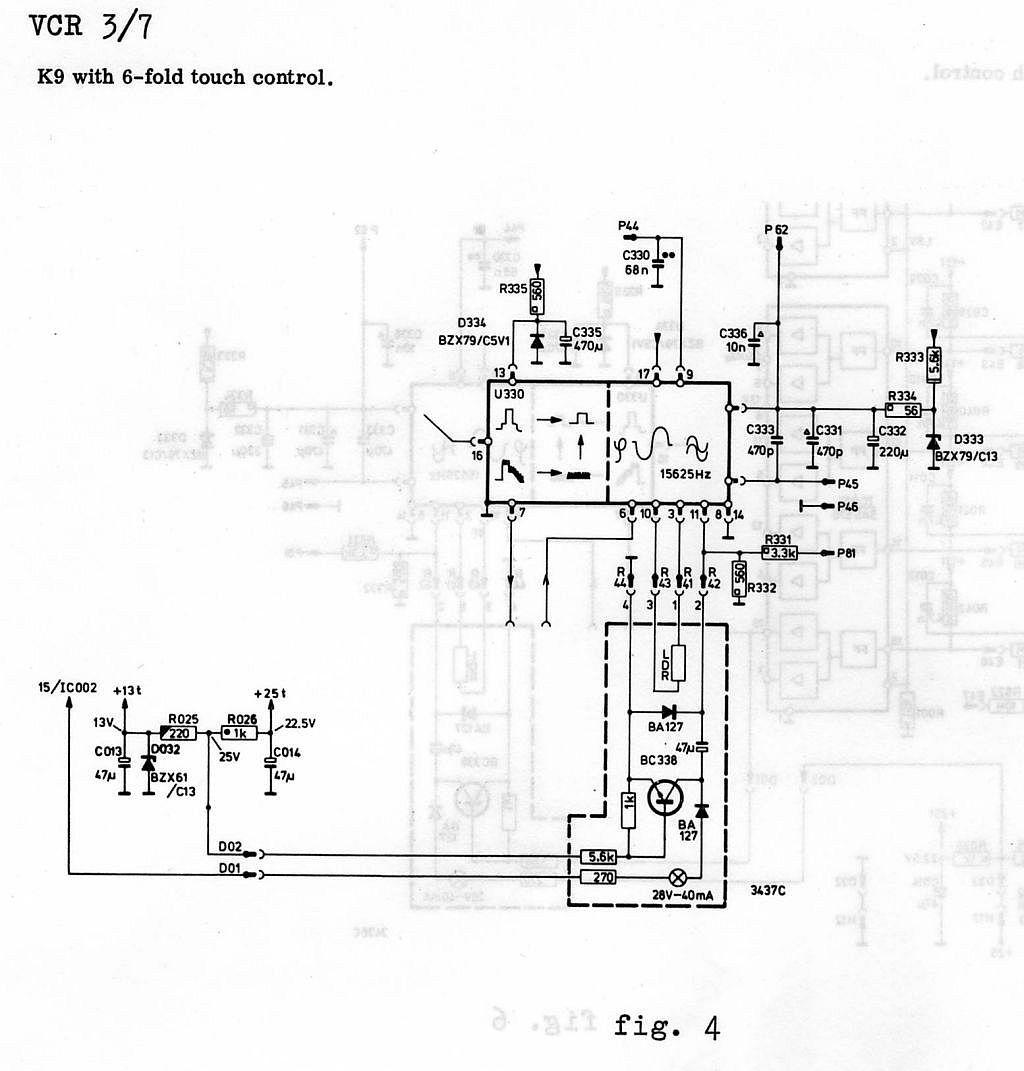

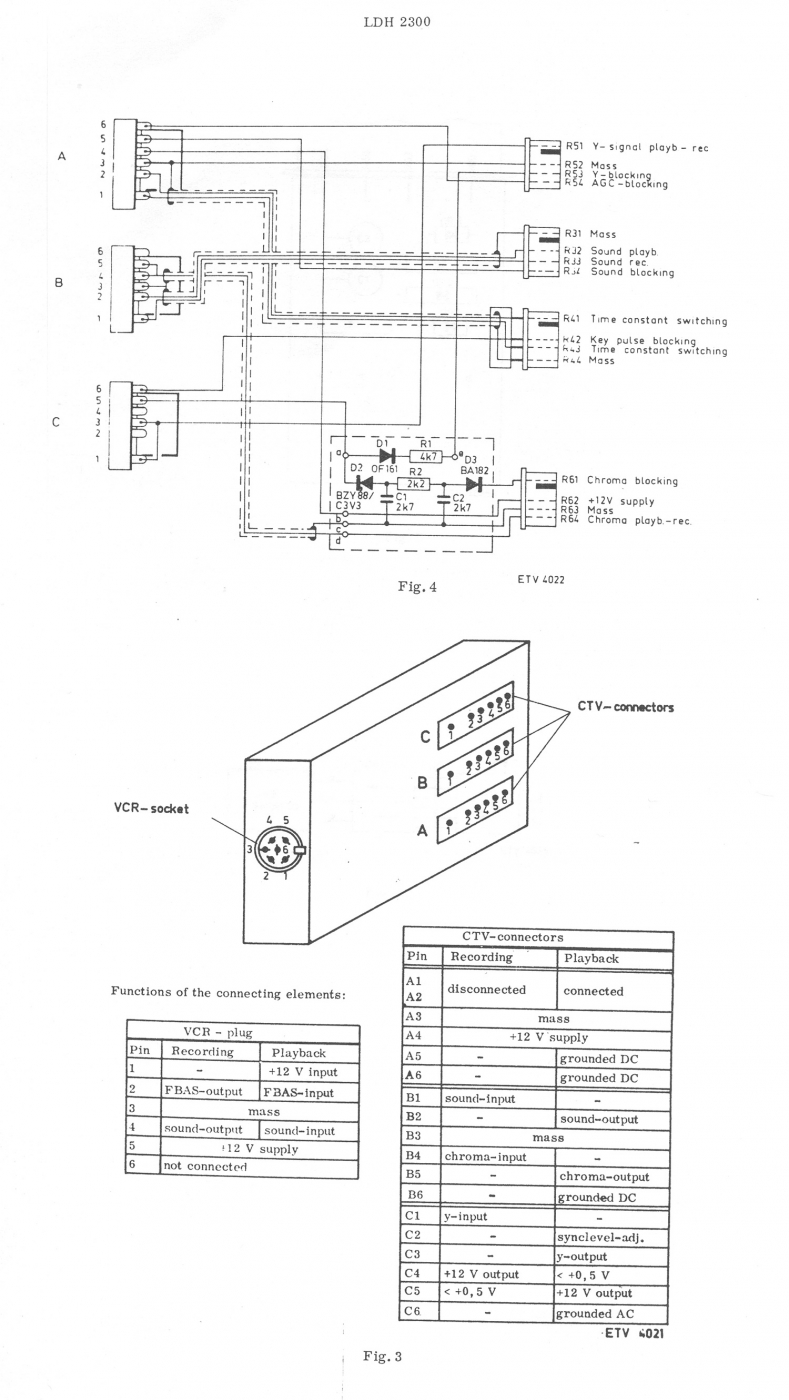

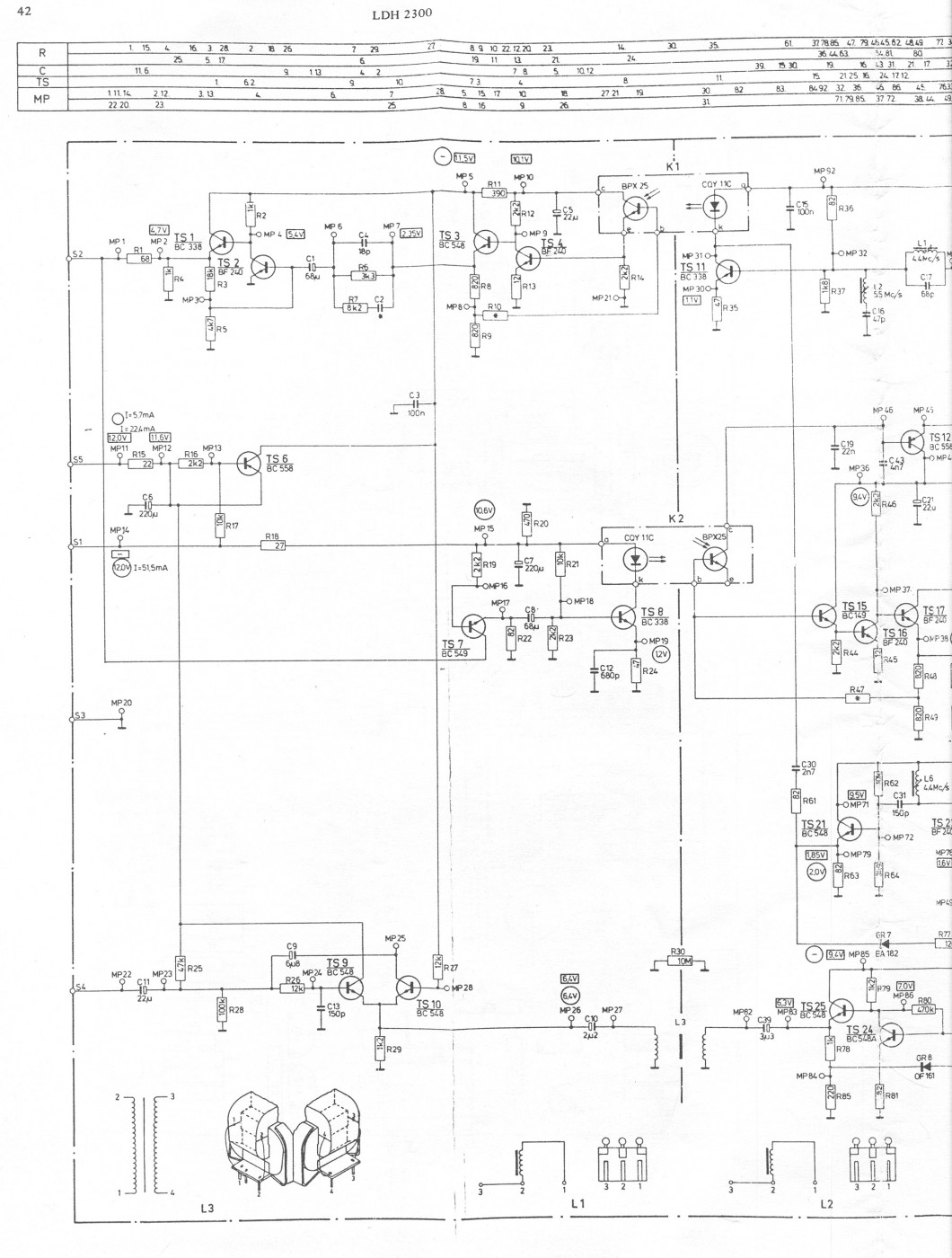

Schema.

[image]

[image]

[image]

[image]

Reageer op dit bericht

486 keer gelezen

Is wel van de latere uitvoering, maar dezelfde techniek.

Reageer op dit bericht

462 keer gelezen

Het verschil is waarschijnlijk dat jouw schema van de ELA-monitorversie is, en dat er kennlijk ook een thuisvariant was. Het werkingsprincipe zal grotendeels hetzelfde zijn zoals je al schrijft.

De enige thuisvariant die ik wel eens gezien heb, was voor alleen geluid. Dan kwam er een 5 polige din connector achterop het kleinsignaalchassis als ik me goed herinner.

Reageer op dit bericht

445 keer gelezen

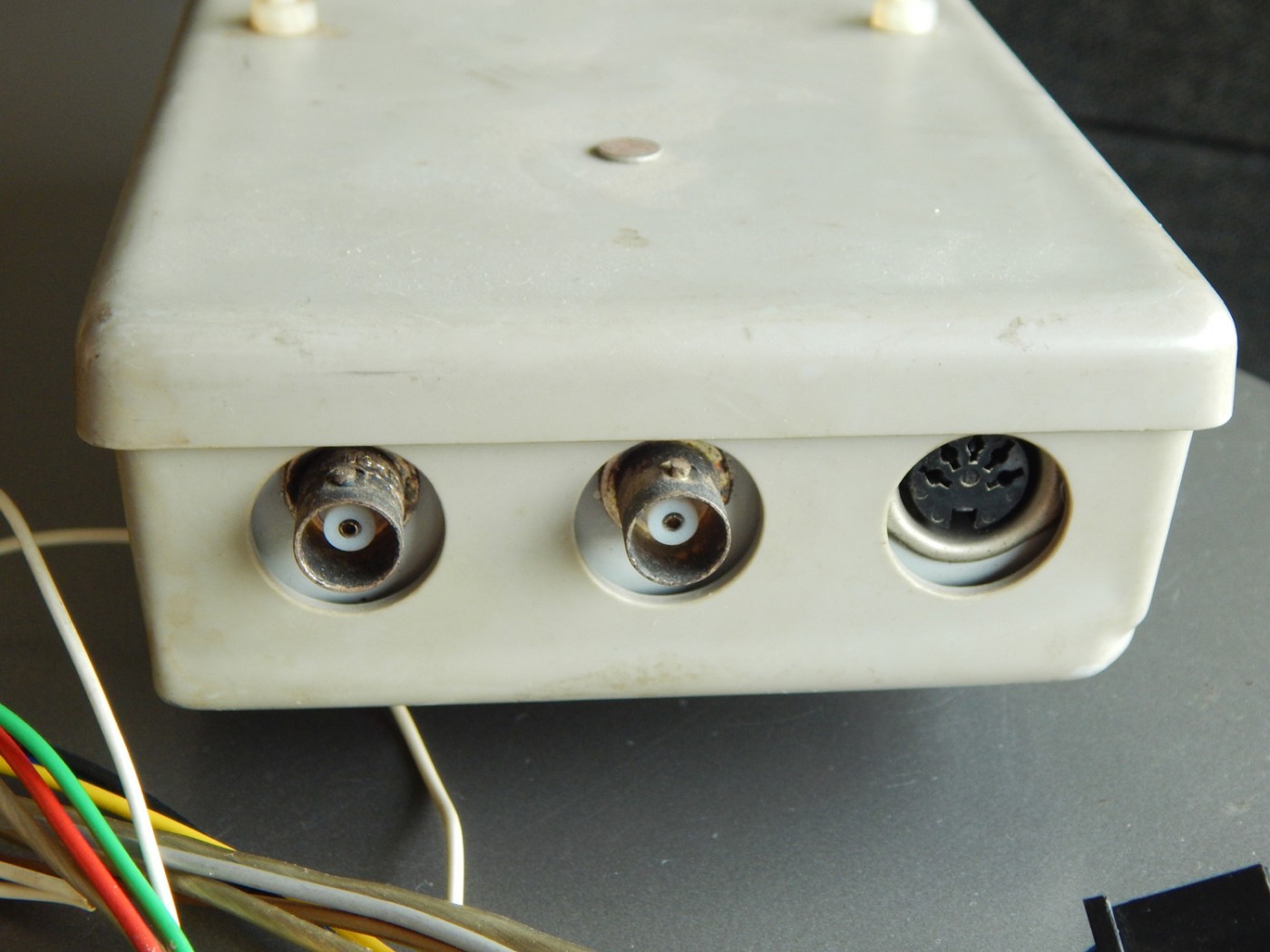

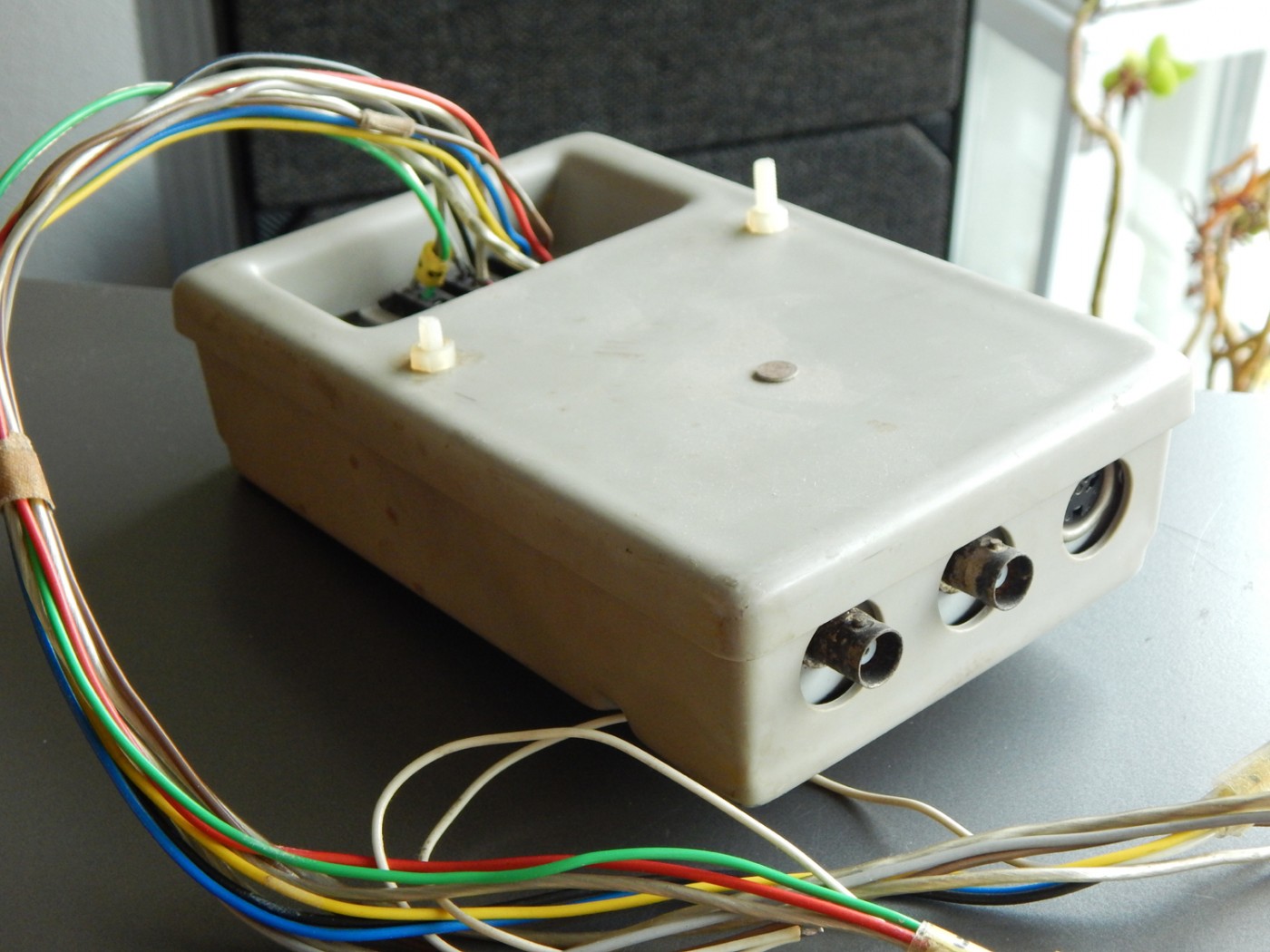

De ELA-monitorversie heb ik ook, zit nu achter op een K9.
Ik kan er nu even niet bij om daar foto's van te gaan maken.

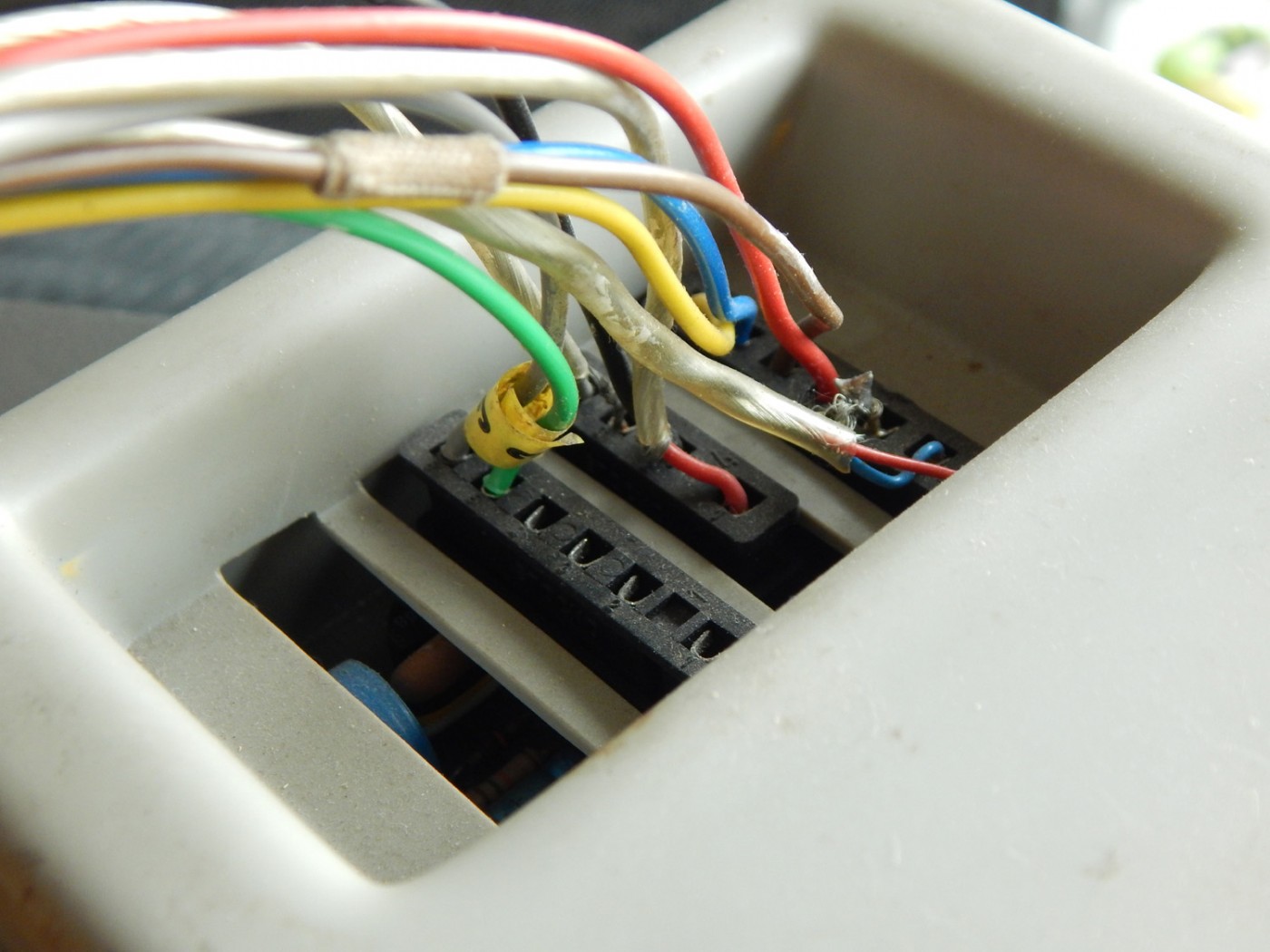

Deze heeft ook schakelaars op zitten, weer een los kastje wat je erop plaatst.

Reageer op dit bericht

436 keer gelezen

Maurice
De k9 modeljaar 75
Waren al fabriekswege al geschikt voor video weergave vcr stond op de afstemlade
De aanpas modulen werden tot model 74 apart geleverd
De meeste zullen de doorverbindingen hebben
In mijn k9 zit een module met de ultrasoon afstand bediening x26k209
Ik heb de kleine met tiptoets daar zit een zelfgemaakte in me led
De k11 heeft dit als op de kleinsignaalboord geintregeerd zitten geen aanpassing nodig stond al VLP VCR op het laatje
Grt Rene

Reageer op dit bericht

402 keer gelezen

Rene , klopt,

Bedoelde de kasten die voorbereid waren voor die module.
Deze ben ik nooit in wild tegen gekomen.

En inderdaad mijn K11 van Gogh 22C545/22Z staat de VLP VCR op.
Staat ook de VLP720 op aangesloten.

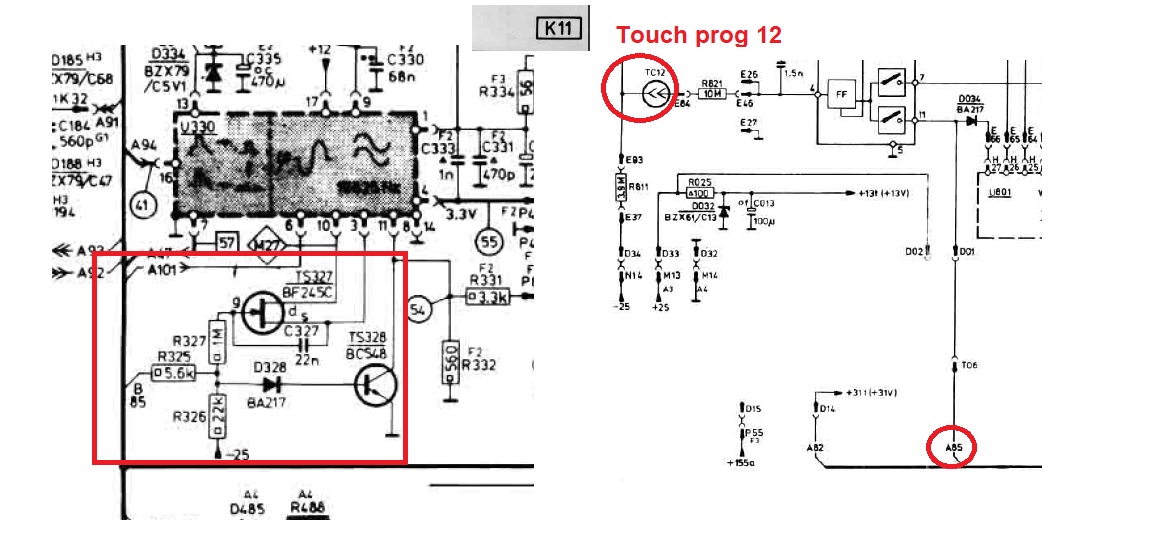

Hier K11 schema deel
[image]

Reageer op dit bericht

414 keer gelezen

Ik kan mij natuurlijk de moeite besparen dit moduul in mijn K9 type X22K202/66 dacht bouwjaar 1976 te gaan zoeken dat is me inmiddels wel duidelijk.

De VCR omschakeling gebeurd zo even snel te zien op ongeveer dezelfde manier als Maurice hierboven laat zien maar ik ga dit t.z.t. nog even precies uitzoeken.
Op dit moment even te druk met andere zaken.

Groet,

Cor

Reageer op dit bericht

410 keer gelezen

Ben wel benieuwd, 1976 is laat voor een klassiek model zoals een X26K20x en productie van de K9 was toen al een aflopende zaak. Hele vroege en hele late exemplaren zijn sowieso interesant.

Ik denk trouwens wel dat er een K9n chassis was met het kleinsignaalpaneel dat ook in de K11 gebruikt is. Maar dat zou ik dan eerder zoeken in een 26C465. Dat is denk ik het laatste toestel waar nog een K9 chassis inzit. Modeljaar 1974 maar op zeker nog wel in 1975 geproduceerd.

Reageer op dit bericht

397 keer gelezen

Hieronder de link naar mijn K9.

https://www.transistorforum.nl/forum/index.php?id=68718

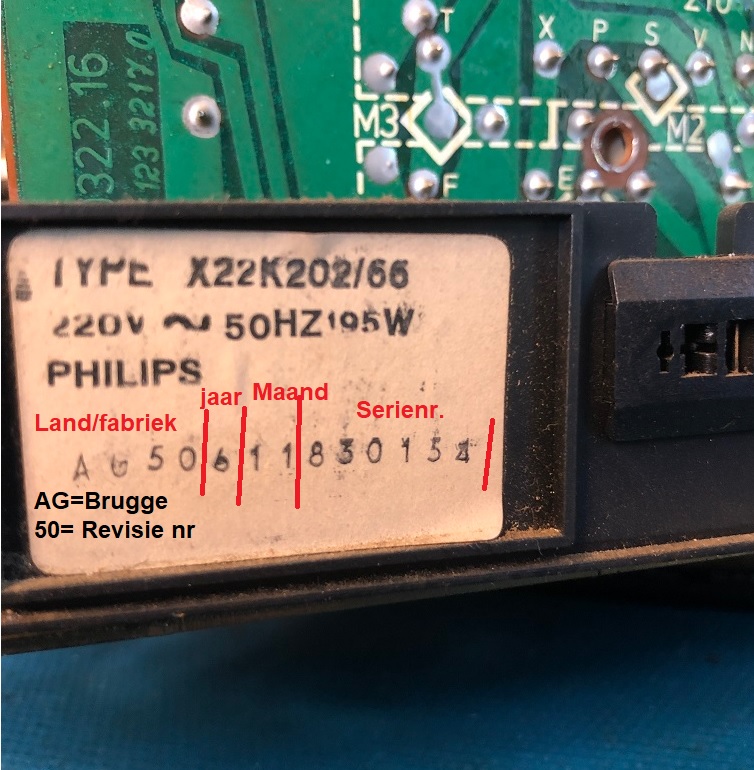

Op de laatste foto is de type sticker te zien.
Misschien is hier nog wat nadere info uit te halen.

Reageer op dit bericht

361 keer gelezen

Heb ik van Maarten geleerd

[image]

Reageer op dit bericht

379 keer gelezen

Heb ik van Maarten geleerd

Ja dit soort info is erg handig maar ook leuk om te weten als verzamelaar.

Maarten schreef ook:

Zit inderdaad een n-chassis in dus met omschakeling on board.

Maar zoals eerder opgemerkt door René, staat op het laadje ook bij mij:

VCR
VLP

Reageer op dit bericht

353 keer gelezen

Mijn excuses, ik kende hem al. de 50ste revisie uit Brugge, 1976 week 11.

Zit inderdaad een n-chassis in dus met omschakeling on board.

P.S. Ik kom er net achter dat er zelfs nog K9's geproduceerd zijn in 1977. X26K201/55, WD35 736 dus uit Wenen, week 36 van 1977. Het zou zomaar kunnen dat de K9 het laatste model uit Wenen was en dat het ook een van de laatste fabrieken was die nog K9's produceerden. Let wel, ook hier dus weer een model uit vermoedelijk modeljaar 1973.

Het zou zomaar kunnen dat een moderner ogend toestel zoals de 26C465 al snel vervangen is door de K11 versie 26C565 en dat ze voor liefhebbers van het klassieke design nog K9's produceerden zolang dat economisch was.

Reageer op dit bericht

371 keer gelezen

Heb een selectie gemaakt uit de Philips-Model-To-Chassis-2000 Lijst.

Zien we inderdaad de X22K202 Model jaar 1975
Welk exact chassis er voor gebruikt is zal in de servicemappen zitten.

2 Model number Survey 2000
Model Chassis Year Model Chassis Year Model Chassis Year
22202K K9 1975 A26K209 K9 1976 V26K206 K9-SA 1975
26102K K9 1974 D22K450 K9 1975 X26K275 K9A 1976
26465K K9 1976 D26C685 K9 1976
26602K K9 1973 D26K260 K9 1976
26902K K9 1974 D26K265 K9 1976
26C465 K9 1975 D26K360 K9 1976
56K102 K9 1972 D26K380 K9 1976
56K202 K9 1975 D26K460 K9 1975
58K234 K9 1973 D26K462 K9 1975
58K254 K9 1975 D26K465 K9 1976
58K932 K9 1976 RA66K754K9 1975
58K952 K9 1976 S22K432 K9 1973
66K064 K9 1976 S22K452 K9 1975
66K102 K9 1972 S26K434 K9 1973
66K206 K9 1975 S26K435 K9 1973
66K334 K9 1976 S26K437 K9 1975
66K342 K9 1975 S26K438 K9 1973
66K344 K9 1976 S26K444 K9 1974
66K354 K9 1975 S26K445 K9 1974
66K402 K9 1976 S26K446 K9 1974
66K438 K9 1973 S26K447 K9 1974
66K448 K9 1975 S26K448 K9 1974
66K465 K9 1975 S26K454 K9 1975
66K534 K9 1974 S26K455 K9 1975
66K535 K9 1973 S26K456 K9 1975
66K545 K9 1975 S26K457 K9 1975
66K554 K9 1975 S26K458 K9 1975
66K602 K9 1973 S26K535 K9 1973
66K605 K9 1976 S26K545 K9 1974
66K634 K9 1973 S26K555 K9 1975
66K644 K9 1973 V26K201 K9 1976
66K734 K9 1973 V26K209 K9 1975
66K802 K9 1976 X22K201 K9 1973
66K834 K9 1973 X22K202 K9 1975
66K902 K9 1973 X22K275 K9 1976
66K934 K9 1973 X26K102 K9 1972
66K944 K9 1973 X26K201 K9 1975
66K945 K9 1974 X26K202 K9 1976
66K954 K9 1975 X26K204 K9 1976
66K955 K9 1975 X26K206 K9 1973
A22K201 K9 1976 X26K208 K9 1973
A22K202 K9 1976 X26K209 K9 1974
A26K201 K9 1976 X26K271 K9 1976
A26K206 K9 1975 X26K460 K9 1975
A26K207 K9 1976 X26K462 K9 1975
X26K463 K9 1976
X26K560 K9 1976

Reageer op dit bericht

382 keer gelezen

Helaas zijn die jaren geen modeljaren. Het zijn waarschijnlijk de jaren dat de documentatie voor dat model het laatst is bijgewerkt, of iets daar in de buurt. Het modeljaar zal wel 1973 zijn, een afgeleid model zoals de D22K450 is uit modeljaar 1974.

Reageer op dit bericht

377 keer gelezen

Heb deze units wel in dit type KTV geplaatst in de tijd dat de video recorder meer
verkocht werd.Zal best nog wel ergens hier een of meer rondslingeren.

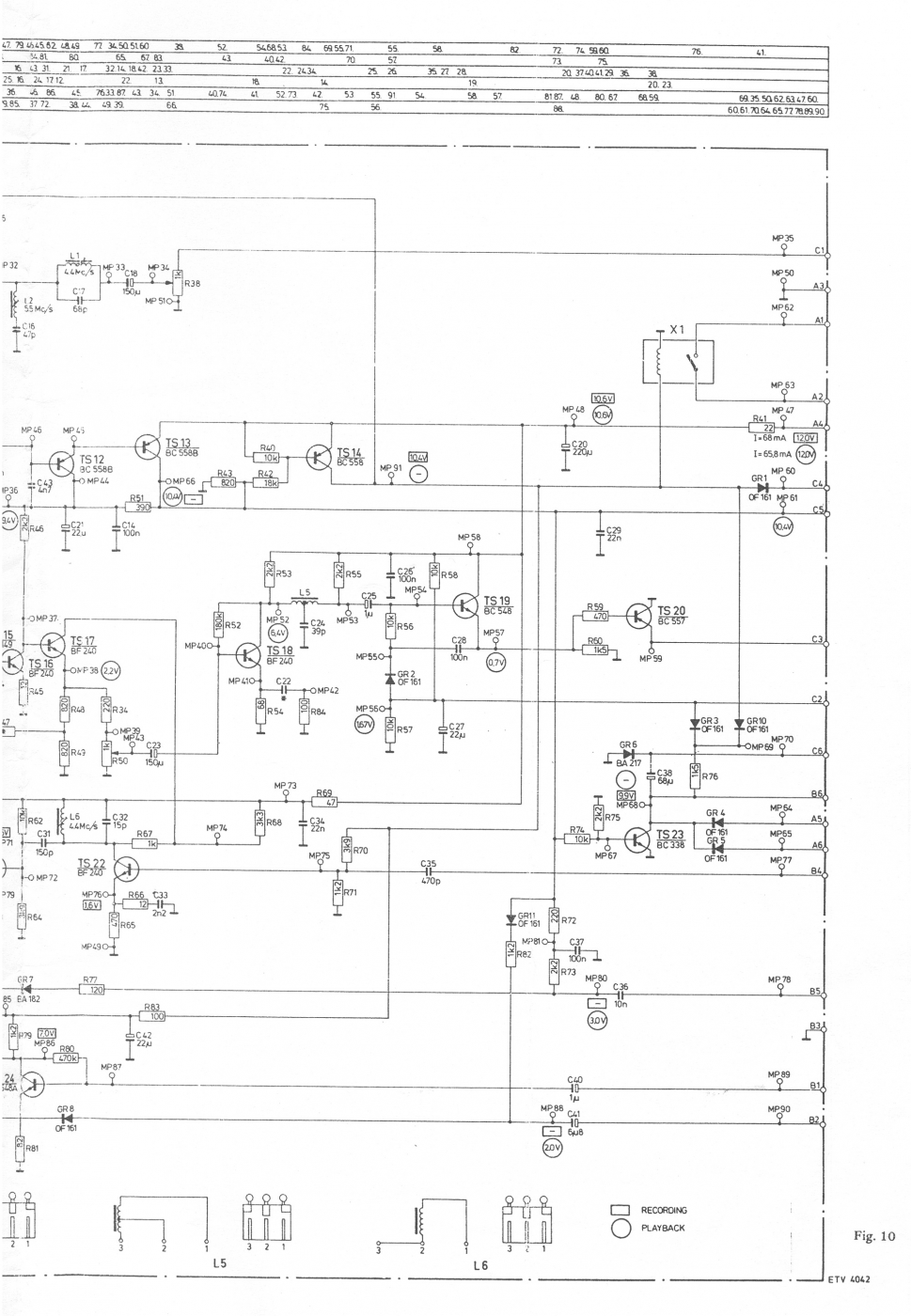

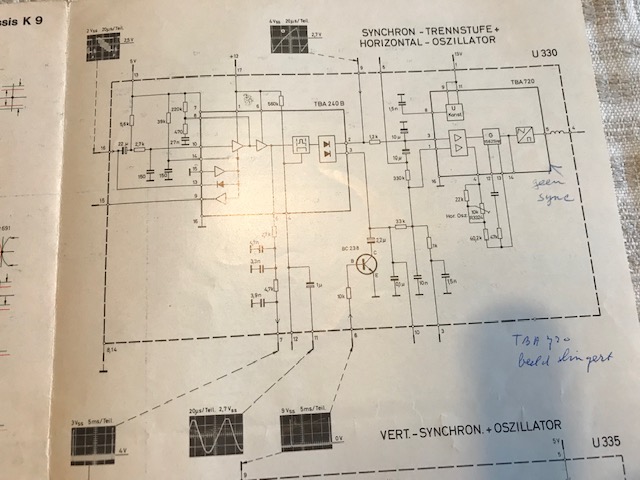

Heb een foto van het schema van U330 gemaakt en bijgevoegd.
Kun je zien wat er bijgeschakeld word om de vangtijd wat langer te maken.
[image]
Heb hier eventueel de schema's van alle modules.
.An3s

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

444 keer gelezen

Mooi,
Kun je die via email naar mij doorzetten?

Is bestand wat groter en beter te zien,
Super dank alvast

Zie je mail
Maurice

Reageer op dit bericht

396 keer gelezen

Foto met lamplicht genomen,niet zo duidelijk.
Zal het morgen, met goed daglicht,wel proberen via mail.
Zijn ze,neem'k aan,voor iedereen te bekijken in de schematheek?
-An3s-

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

396 keer gelezen

Reageer op dit bericht

400 keer gelezen

Heb de foto's 26/7 verstuurd,zijn deze overgekomen?
Graag bevestiging.
And

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

321 keer gelezen

Heb een foto van het schema van U330 gemaakt en bijgevoegd.
Kun je zien wat er bijgeschakeld word om de vangtijd wat langer te maken.

je zal korter bedoelen (voor de vangtijd, want voor VCR maak je de tijdsconstante kleiner) :-)

Reageer op dit bericht

398 keer gelezen

Anders gezegd, de vliegwiel sync wordt uitgeschakeld en is direct gekoppeld aan syncsignalen.

Reageer op dit bericht

391 keer gelezen
