Philips VK4002 Camera vraagje

Heb een leuke Philips VK4002 camera.
Jammer geen video beeld.
Ook schouderkapje is weg, zie kruisje.
Maar mag de pret niet drukken.

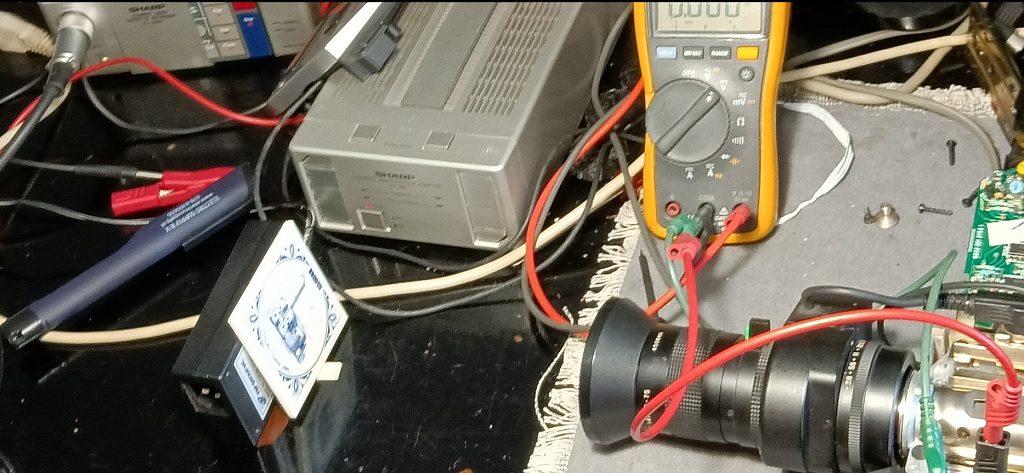

Hangt nu aan de SHARP VC-220N recorder, een VHS-C, maar de Camera plug klopt met de Philips.
Blijkt een Hirose bus te zijn.

Er is na Pre-Video amp wel Video te vinden en reageert op verandering licht.
Nee lensje is niet troebel.
Na de BF494 (6058 cq basis 6067) is er geen video signaal meer.
Torren lijken goed, heb ze uitgenomen en gemeten.

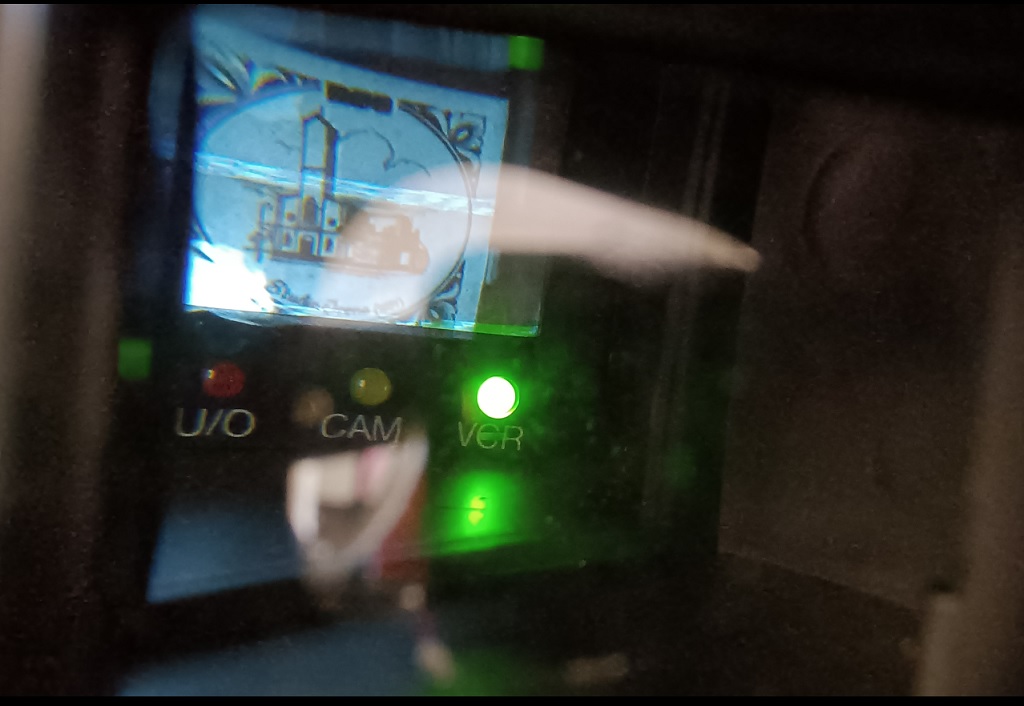

Vraagje, in beeld van de vieuwfinder staat rechts rode led U/O actief.
iemand wat dat betekend?

VCR keurig groen als de recorder er aan zit, en CAM-geel midden als de triggerknop wordt
geactiveerd, recorder gaat dan ook lopen.
En deze neemt dan ook beeld op met dat kleine kadertje midden in beeld.

Spanningen uit hoogspannings voeding komen aardig over een.
Scheelt volt of 10.
MAAR schema is ook van de VK4000 en niet VK4002.

Maar goed, verder puzzelen nog voor nu wat zou die U/O zijn?

[image]
[image]
[image]

[image]
[image]

Reageer op dit bericht

571 keer gelezen

wat is de DC spanning op de basis van de eerste BF en zijn emitter ?
Je zou denken dat de AGC of white Clip de transistor instelling verstoort.

--
Cees PA1DBA

Reageer op dit bericht

502 keer gelezen

Na de BF494 (6058 cq basis 6067) is er geen video signaal meer.
Torren lijken goed, heb ze uitgenomen en gemeten.

wat alvast niet blijkt te kloppen zijn de opgegeven spanningen.

T6058 kan niet gewoon geleiden met 1,5V op de basis en 2,2V op de emittor..

Reageer op dit bericht

506 keer gelezen

Is al voor elkaar.

Beetje mazzel.
Was een meten met probe, maar massa stekkertje ,crocje spring steeds los van massa.
Dus even meetsnoertje en goed zo massa op de Probe.

Opeens bij proben, schoot er beeld in haperend.
???
Til probe op, beeld weg, laat probe zakken weer beeld.
Had de Probe hoog in mijn hand.

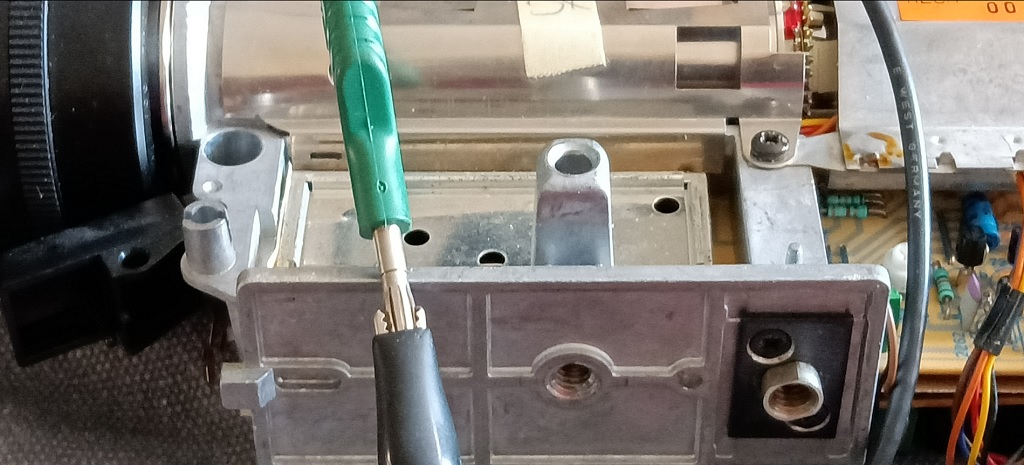

En ik zag wat er gebeurde, massa van meetsnoertje maakte massa met chassis van Vidicon.
En Flop -BEELD.
Massa klem met meetsnoer naar massa en we hebben beeld.

Nog even zoeken hoe die massa origineel hoort, maar dat was dus hele probleem,
massa fout.

Komt niet doordat de boel nu open ligt, probleem was er toen kast nog dicht zat.

Rode LED U/O is nu ook uit.
Straks tijdje de boel naar buiten laten kijken, komt hopenlijk die vidicon weer beetje tot leven.

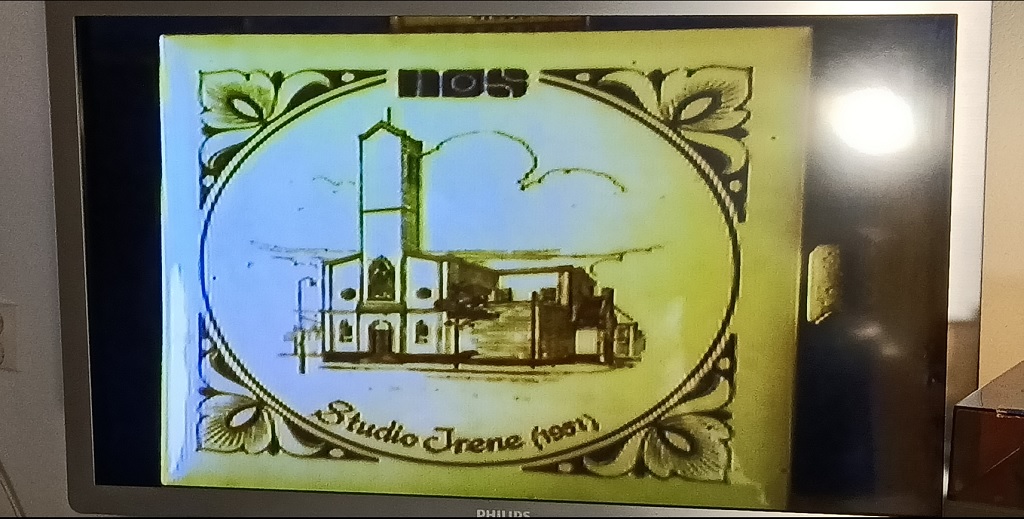

NAdat nu met dikke witte LED lamp en paar keer Witbalans drukken is beeld redelijk.

Overigens nu met drukken op Witbalans komt dus knipperend dat kadertje in beeld ook.

Streepje midden vieuwfinder is door de telefoon.mobiel

[image]
[image]
[image]
[image]

Reageer op dit bericht

487 keer gelezen

Dat kader bepaald waar je de witbalans maakt Maurice.
Hoort hier toevallig ook die haspel bij met de modulator?
Heb wel zoiets hier staan in een koffer en ook de haspel.

Gr. René D.

Reageer op dit bericht

463 keer gelezen

Ah dus midden beeld in dat kadertje meeste witte vlak kiezen in beeld en dan op de knop drukken.

Nee ik heb er geen haspel bij of modulator.
Kreeg alleen zo de camera met viewer en de Philips tele lens er op.

Aan de plug zat een contra stekker met 12V draad en banaanstekkers en een Video-Tulp stekker.
Denk dat ooit een ter reparatie gebrachte camera is.
En heb ik hem nu na 35jr gerepareerd :-D

[image]

Reageer op dit bericht

474 keer gelezen

Nog even melding dat ik de werkelijke fout gevonden had.

Lag printspoortje er uit zodat een deel van de schakeling geheel geen massa had.

Was even zoeken omdat je 2 buiten printen hebt die heel eenvoudig uit te klappen zijn.
Inwendig zitten dan nog 2 printen rug aan rug met een afschermingsplaat er tussen.
Op een van die printen lag er een massa uit.
Drupje tin er op en weer gaan.
Wel nog vidicon buisje wat meer tot leven laten komen.
Zo te lezen zou tip zijn, uurtje naar buiten laten kijken.

Wil je plaatjes kijken uit 1984 over o.a. dergelijke camera's
zie de Philips folder uit 1984, zie je ook de bedoelde kabelhaspel waar Rene het over heeft.

Foto van de zij kap en zien we dat feitelijk de kap van de VK4000 is waarbij de gaten voor de
2 knoppen zijn afgedekt met de label "NEWVICON"

[image]
[image]
[image]

Reageer op dit bericht

419 keer gelezen

Een goede remedie voor je vidicon is laten kijken naar
een wit vel papier wat egaal belicht is.
Werkte ook perfect met de plumbicons vroeger en nog steeds.

René D.
