Een echt 819 lijnen TV signaal opwekken, Deel2

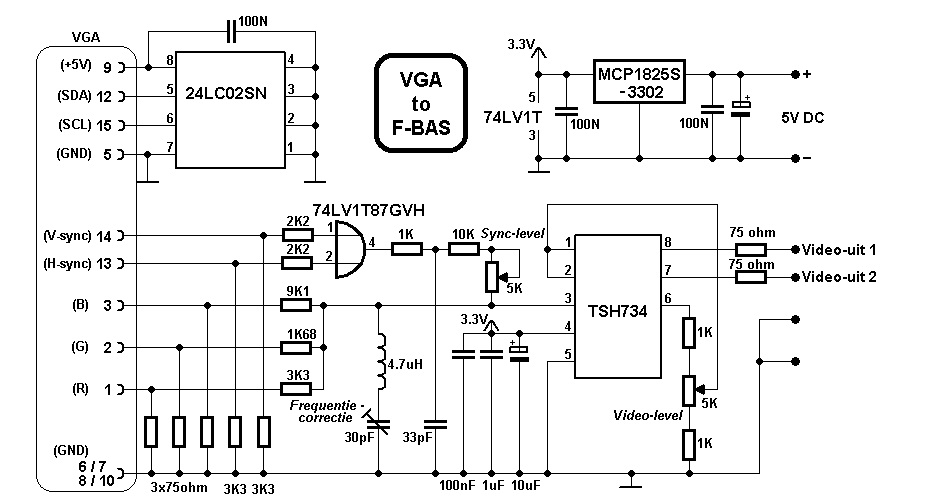

Voor het converteren van de VGA output tot een monochrome video signaal is het voldoende on de R.G.B video signalen van de VGA interface in de juiste verhouding met de sync-pulsen samen te voegen.
Voor de H en V sync heeft de VGA aansluiting aparte pinnen, het sync signaal is TTL nivo.

[image]

Verder moeten we de videokaart vertellen wat de resolutie van de aangesloten monitor is.
Bij moderne videokaarten zijn pixelclock en andere timingen te programmeren door de monitor.

Om deze handshake tussen videokaart en monitor te regelen is de EDID standaard opgericht, ik gebruik hier EDID 1.4. Deze maakt gebruik van een I2C eeprom die de data bevat (naam van de monitor en video timings)

Het is op deze manier ook mogelijk andere, exotische TV standaarden zoals 405 lijnen (engels) of 441 lijnen (duits) te produceren.

[image]

De experimenten met verschillende video timings is nog bezig, daarom hangt de eeprom nog aan draadjes.

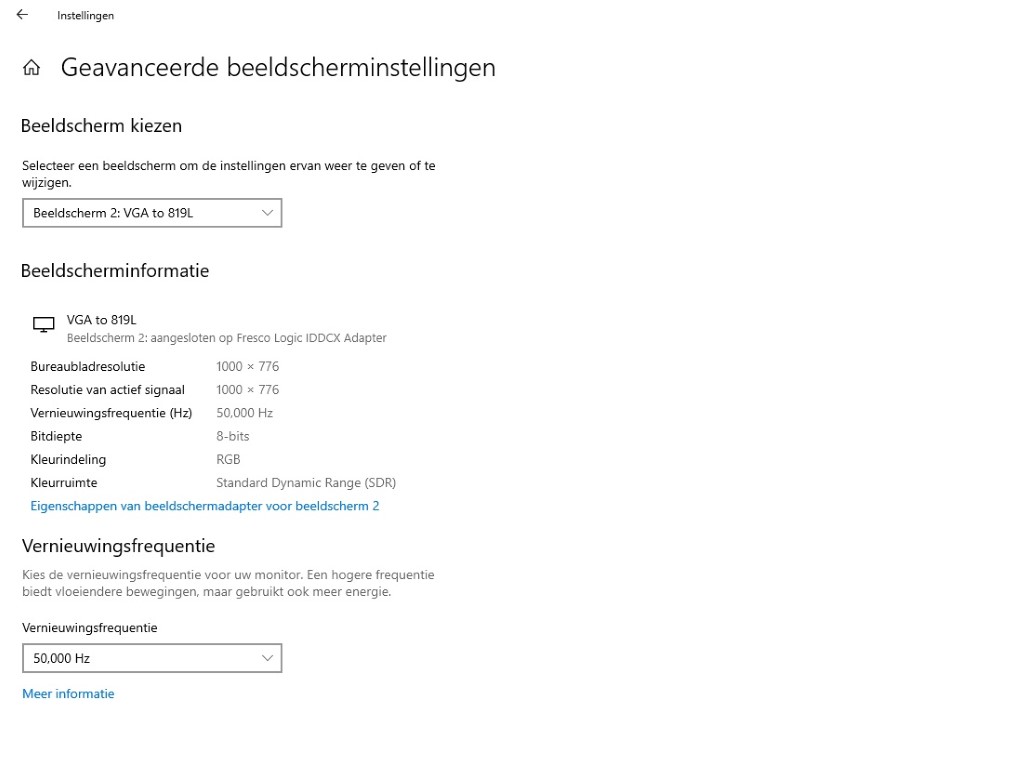

Maar windows herkend de interface als een 2e monitor :-D

[image]

Volgende keer het laatste deel de video timings en 1e beelden

Reageer op dit bericht

321 keer gelezen

Voor het converteren van de VGA output tot een monochrome video signaal is het voldoende on de R.G.B video signalen van de VGA interface in de juiste verhouding met de sync-pulsen samen te voegen.

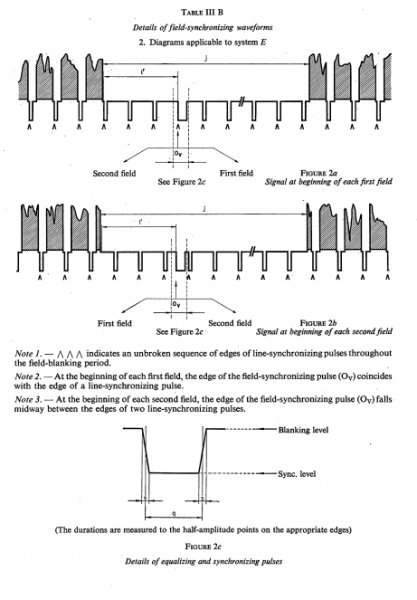

Ik vrees dat zoiets niet werkt. Je mist daarmee de egalisatiepulsen (korte pulsen op halve lijnfrequentie in deel B en D in onderstaande afbeelding). Tevens ontbreken de geïnverteerde sync-pulsen op halve lijnfrequentie tijdens de V-sync (deel C onderstaande afbeelding). Beide dienen om de lijnoscillator in de pas te houden tijdens de V-sync. Verder ontbreekt interliniëring op de PC, of kun je die nog instellen op je PC?

[image]
Dit is voor 625 lijnen, maar zal iets vergelijkbaars zijn voor 819 lijnen

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

263 keer gelezen

Hoi Otto,
Egalisatie pulsen instellen is niet mogelijk.
Maar gelukkig hebben de Fransen het anders opgelost.
De vertikale syncpuls is zeer kort, slechts een halve beeldlijn, dan hebben ze geen egalisatie nodig :-)

[image]

Reageer op dit bericht

247 keer gelezen

idd, de 819L gebruikt geen egalisatiepulsen.

en ook voor de 625 standaarden zijn egalisatiepulsen geen must om een werkende beeldbron te maken. Egalisatiepulsen voorkomen het paren van de lijnen, maar voor de rest gaat het evengoed zonder.

Reageer op dit bericht

224 keer gelezen

Hoi Otto,
Egalisatie pulsen instellen is niet mogelijk.
Maar gelukkig hebben de Fransen het anders opgelost.
De vertikale syncpuls is zeer kort, slechts een halve beeldlijn, dan hebben ze geen egalisatie nodig

OK, dat scheelt, maar ik twijfel nog wel of je het "gepriegel" rond de v-sync wel goed krijgt met de VGA uitvoer. Ook even kijken of de exor wel op zijn plaats zit. Die ^-tekens in het plaatje staan volgens mij ook niet goed, maar het kan zijn dat ik het plaatje niet goed interpreteer.

Verder schreef je: "Het is op deze manier ook mogelijk andere, exotische TV standaarden zoals 405 lijnen (Engels) of 441 lijnen (Duits) te produceren.". Ik heb die standaarden niet paraat, maar hebben die wel egalisatiepulsen?

In ieder geval een leuk project. Ik blijf het volgen...

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

193 keer gelezen

Erik schreef:
HDMI: downscalen van 1080 lijnen naar 819 lijnen + RF-modulator
Hiervoor is nog geen hardware of ontwerp beschikbaar en een dergelijke schakeling gaat mijn
kennis ver te boven.

En ik schreef:
Ik heb een mooi kastje dat HDMI kan downscalen naar PAL. En de voeding haalt
hij uit de hdmi zelf. :-)
Echter je hebt er een rose bril bij nodig vanwege de lage prijs. Voor z/w maakt
het niet uit. Eventueel is dit er ook voor SECAM 819 ?.?

Reageer op dit bericht

123 keer gelezen

Waren er kleuren TV's met SECAM 819, ik ken alleen maar SECAM 625.

Reageer op dit bericht

118 keer gelezen

Ik zie dat het geluid op 11 MHz afstand zat. Dat zegt al wat. Op België-Walonië moesten
we de t.v. omschakelen met een platte knop. Maar dat was denk ik de positieve modulatie.
Bij Phil werd een z/w bewakings camera gemaakt die doorliep tot 10 Mc makkelijk. Daar kon
je een tientje voorhouden en hij zag alle lijntjes lopen op een speciale monitor. Het is
toch veel eleganter om een oude buizen-kamera even om te bouwen naar 819 lijnen CCIR ?
Aan het video deel hoef je niks te doen. Enkel wat oscilators omzetten. En die waren in
die tijd niet komplex. Dat bouw je dus zo weer terug of maakt het geheel omschakelbaar.
Dat is toch een veel leuker en passender projekt dan al die digitale smut ic's ?

Reageer op dit bericht

116 keer gelezen
