Een echt 819 lijnen TV signaal opwekken, Deel2 (Toestel of techniek)

door Otto , Drenthe, 25-10-2024, 19:10 (27 dagen geleden) @ Erik
Gewijzigd door Otto, 25-10-2024, 20:07

Voor het converteren van de VGA output tot een monochrome video signaal is het voldoende on de R.G.B video signalen van de VGA interface in de juiste verhouding met de sync-pulsen samen te voegen.

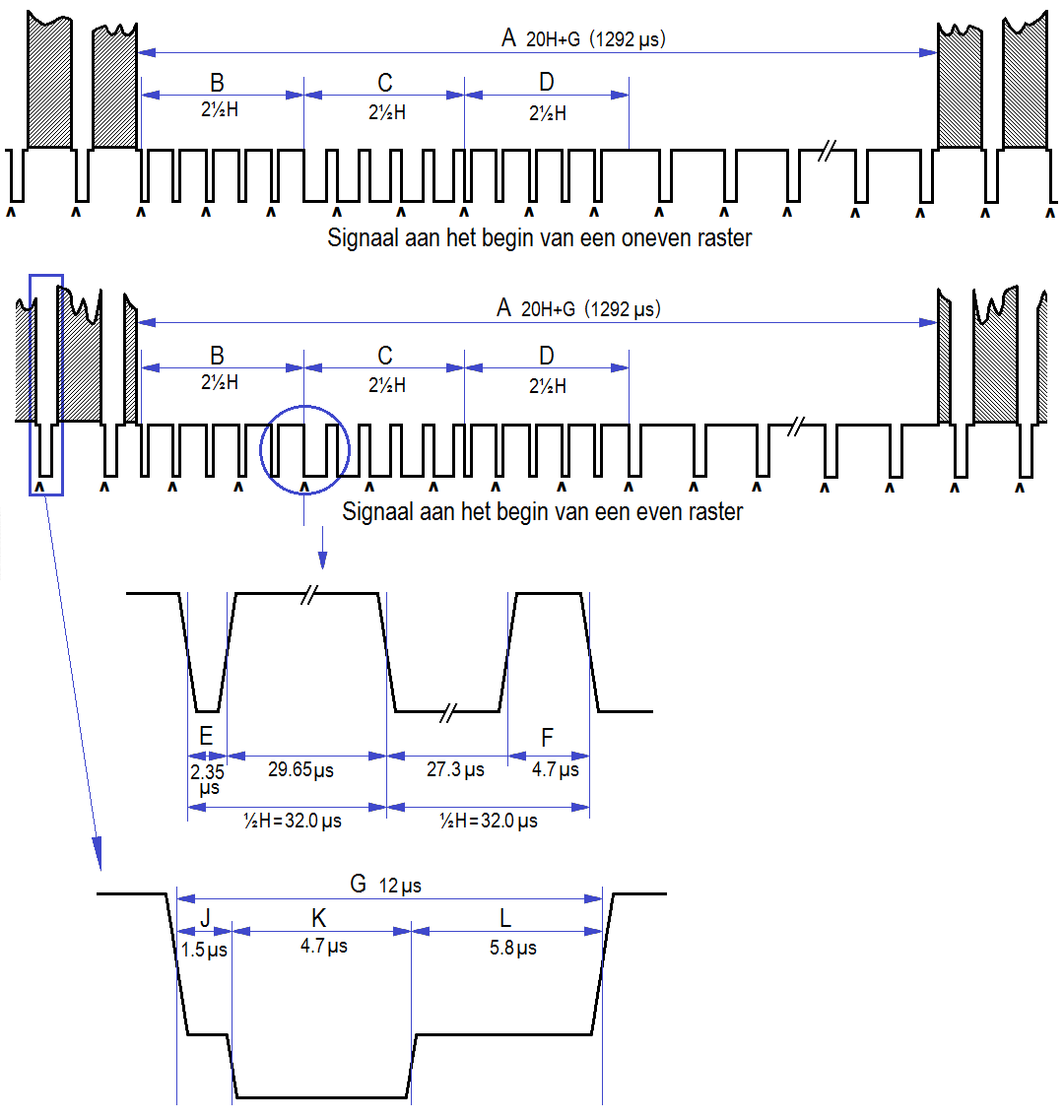

Ik vrees dat zoiets niet werkt. Je mist daarmee de egalisatiepulsen (korte pulsen op halve lijnfrequentie in deel B en D in onderstaande afbeelding). Tevens ontbreken de geïnverteerde sync-pulsen op halve lijnfrequentie tijdens de V-sync (deel C onderstaande afbeelding). Beide dienen om de lijnoscillator in de pas te houden tijdens de V-sync. Verder ontbreekt interliniëring op de PC, of kun je die nog instellen op je PC?

Dit is voor 625 lijnen, maar zal iets vergelijkbaars zijn voor 819 lijnen

Otto

--
