Enkele apparaatjes (Aangeboden)

door Leo Bolier ⌂ @, Goor, 29-10-2024, 17:35 (10 dagen geleden)

Ik ben aan het opruimen:

Step-up converter voor batterijradio’s € 15,=

[image]

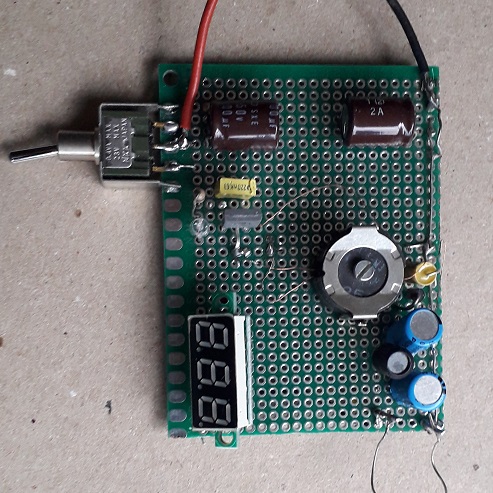

Experimenteer uitvoering van een step-up converter. Converteert een lage DC spanning van een batterij naar de ’hoogspanning’ voor een batterijbuisjes radios. Dit prototype geeft bij 6Volt in een uitgangsspanning van 38 volt bij 10mA. Maximale ingangsspanning is in dit model 12 Volt. Er komt dan circa 80Volt uit.
Gebouwd naar het ontwerp van Gyula Kiss. Klein display met de uitgangsspanning
De gedachte ontstoringsspoel tussen batterij en omvormer zit er niet in.
Om een beter resultaat (hogere efficiency) te halen moet de transistor BD136 een BD434 worden en de diode een UF4007. De overzet verhouding van de transformator is nog 1:6. (moet iets van 1:10 zijn). In het definitieve model heb ik dat aangepast en dat werkt dus beter.
Schema en beschrijving komt er bij.

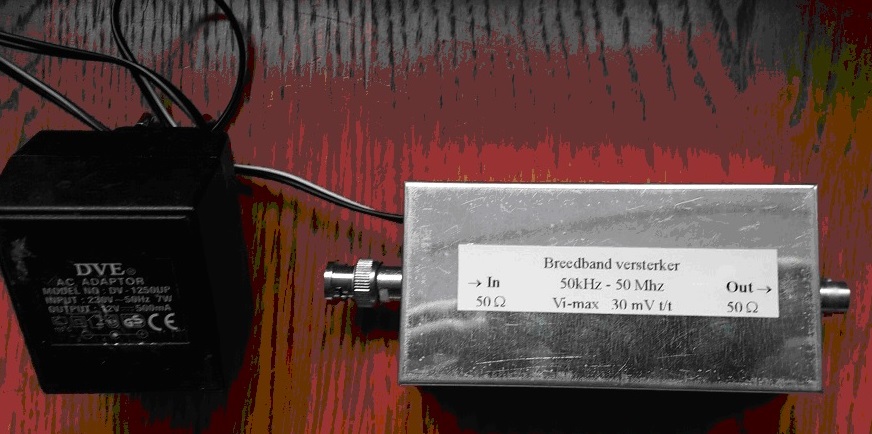

Zelfbouw breedbandversterker 50kHz – 50 MHz € 25,=

[image]
50 ohm in- en uitgangsimpedantie, spanningsversterking ca 70x
Max. ingangsspanning ~ 30mV t/t. Voeding uit bijgeleverde adapter
Schema beschikbaar
