Grundig Stereomeubel 8074 ST | Geen enkel geluid (Toestel of techniek)

door Guiseppe @, 06-11-2024, 10:57 (15 dagen geleden)

Beste forumleden,

Sinds een maand ben ik in het bezit van een leuk oud Rosita Stereomeubel. Deze bestaat uit een Grundig 8074 ST en een Philips GC 074 platenspeler.

De platenspeler werkt (in ieder geval; hij draait), alleen de radio geeft het geluid niet door. Eveneens als ik de FM / AM wil gebruiken komt er geen geluid uit. Echter gaat de stereo wel aan (lampjes gaan aan in de stereo).

Nu ben ik met veel plezier in deze situatie aan het duiken en heb ik de volgende punten kunnen constateren:
- Beide glas zekeringen zijn nog werkend (getest met multimeter);
- De pick up is geschakeld op pen 3 en 4 (volgens mij is dit de 220 volt);
- Touwtjes die gekoppeld zijn aan de tuner zijn nog in takt.

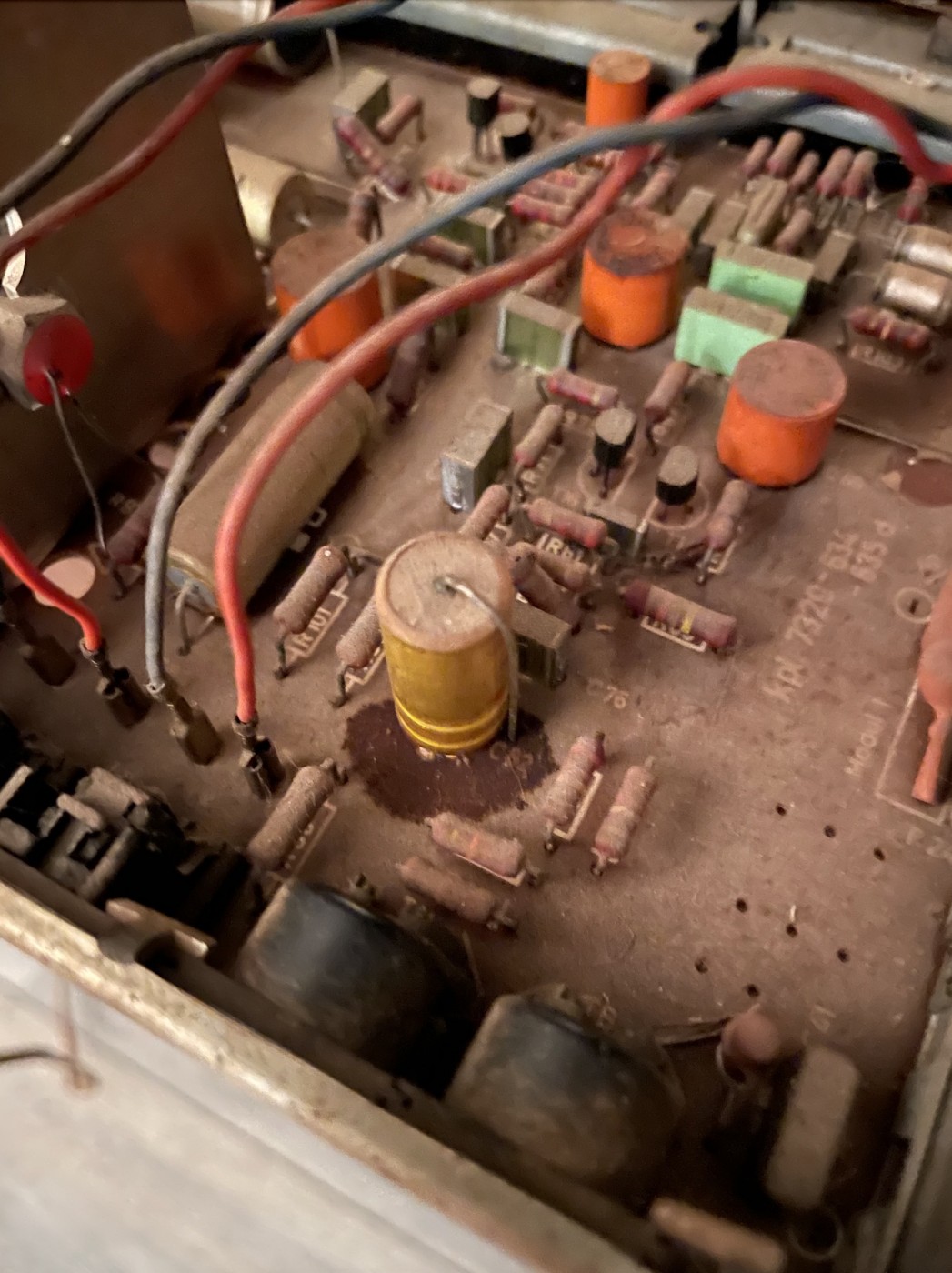

Wat mij het meest opviel toen ik een blik wierp op het binnenwerk een vlek rondom C82, in de legenda van het schema wordt aangegeven dat dit een 'ELKO' is.

Ik ben heel benieuwd of iemand dit herkend en welke stappen logisch zijn om nu te ondernemen.

Alvast dank voor jullie tijd.


[image]

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door Maurice ⌂ @, Dordrecht, 06-11-2024, 11:29 (15 dagen geleden) @ Guiseppe

C82 lijkt inderdaad uitgelopen te zijn.

Je ziet ook in schema dat je de 13V moet meten T21 (AD156) en de + op gelijkrichter voeding.
Tevens over de zener D11.

Ga gewoon de basis zaken eerst na.
Kloppen de voedingsspanningen.

Tik ook even met schroevendraaier de loper van de volumepotmeter, dat moet gaan brommen
Of even met je vinger die volume potmeter aanraken.
Hoor je zo of er reactie is van de versterker.

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door soundman2 @, Wouw, 06-11-2024, 12:49 (15 dagen geleden) @ Maurice

Die oranje elco's zijn meestal ook opengebarsten en uitgedroogd.

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door Guiseppe @, 11-11-2024, 13:33 (10 dagen geleden) @ Maurice

Dank voor uw reactie.

Inmiddels heb ik de AD157 doorgemeten (welke ooit is vervangen voor een AD162).
Op de bijgevoegde foto ziet u dat deze wel ongeveer 13 V aangeeft.

Daarnaast heb ik de lekkende ELKO doorgemeten, deze geeft 230 V aan zelf.
Dus ik denk ondanks het lekken, dat die het nog wel gewoon doet?

Daarnaast had ik aangegeven dat het stereolampje zou branden, dit is echter niet correct. De lampjes die branden zijn de 'normale verlichtingslampjes', die de stereo alleen voorzien van een verlicht paneel.

[image][image][image]

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door soundman2 @, Wouw, 11-11-2024, 19:58 (9 dagen geleden) @ Guiseppe
Gewijzigd door soundman2, 11-11-2024, 20:06

Daarnaast heb ik de lekkende ELKO doorgemeten, deze geeft 230 V aan zelf.

Ik weet niet wat en waarmee je meet maar deze elco geeft geen 230 Volt. C82 is een laagspanningselco 500uF/25 Volt.
[image]

Het zuur kan de spanningsregeling van de voeding behoorlijk in de war sturen. Heb je de voedingsspanning voor het toestel al eens gemeten? Die moet 13 Volt zijn.

[image]

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door Onno-I @, 06-11-2024, 21:00 (14 dagen geleden) @ Guiseppe

Begrijp ik nu goed dat: het stereolampje werkt?
Dat zou je alleen kunnen concluderen als het aan en uit gaat als je aan de afstemknop draait.
Als het stereolampje continu brandt, kan het ook zijn dat de sturing van het lampje niet goed werkt.

Als ik naar het schema kijk, is de manier van aansluiten van de voeding wel een beetje vreemd. De + ligt aan massa maar - is duidelijk de signaal-nul. De DIN ingangen hebben de - op pootje 2 (signaal-nul).

Maar ik zie niet hoe de ontvanger voeding zou krijgen als de voeding voor de eindversterkers niet werkt (meet die 13 V !). (de AD156 kan stuk zijn)

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door soundman2 @, Wouw, 06-11-2024, 22:41 (14 dagen geleden) @ Onno-I

Als ik naar het schema kijk, is de manier van aansluiten van de voeding wel een beetje vreemd. De + ligt aan massa maar - is duidelijk de signaal-nul. De DIN ingangen hebben de - op pootje 2 (signaal-nul).

In het germanium pnp tijdperk was dat altijd al zo. Het ontwerp kan best kort daarna gemaakt zijn.

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door Onno-I @, 07-11-2024, 20:29 (13 dagen geleden) @ soundman2

Bij een radio / versterker met alleen germanium PNP ligt de + aan massa en de signaal -nul ook.
Dat de AF signaal - nul niet met de massa is verbonden komt doordat de ingangstrappen van de versterker met NPN transistoren zijn uitgerust. En dat is wat gek. Waarschijnlijk is er een ouder model met PNP transistoren in de voorversterker en hebben ze zo weinig mogelijk veranderd.

Grundig Stereomeubel 8074 ST | Geen enkel geluid

door Andries van Dekken. @, Surhuizum., 07-11-2024, 13:46 (14 dagen geleden) @ Guiseppe

Wat nog wel eens gebeurde bij dit chassis is,dat de schakelcontacten in de l.s.pentredes vervuild waren en daardoor het signaal niet door laten.
met een passende din-stekker enige keren laten schakelen kan helpen.
Als de stereo indicator brandt zullen de spanningen kloppen.
Maar,meten op de eindtorren kan dit verduidelijken.
Deze meubels hebben een goede geluidsweergave en de grote gevoelige
Isophon luidsprekers zorgen hier voor.
