Sailor R108 ogevoelig en bijgeluiden

Met dank aan René waardoor ik vlot, ondanks een trage tante Pos, een TBA570 kreeg werkt de Sailor R108 het inmiddels.
Hij is alleen ongevoelig en maakt bijgeluiden waar ik de vinger nog niet achter kreeg.
https://youtu.be/qqhmTaVo-IM

Ik had al een kopie van de manual bij het apparaat (ex marine) mee gekregen, het schema was echter op A4 afgedrukt en slecht leesbaar.
Op https://www.peel.dk/SP/R108-R109.html vond ik een wat beter, maar nog steeds matig, leesbaar exemplaar.
De voedingsspanningen die ik meet zijn:
+A 9 Volt; OK
+B 7.8V; zou kunnen kloppen
+C 4.0V; zou kunnen kloppen
+D 5.9V
De meter voor veldsterkte is onderbroken, deze heb ik tijdelijk vervangen door een (te groot) 100uA instrument.

De ontvanger ontvangt maar is ongevoelig en maakt bijgeluiden. Ingesteld op MW, High imp antenne, BFO uit, Tone hoog, RF-gain max. Op de andere banden vergelijkbaar gedrag. Geaard aan CV, Antenne een draad van een paar meter.
Eerst dacht ik aan parasitaire oscillaties omdat het chassis niet in de groene kast was geplaatst. Maar plaatsen in kast heeft geen effect.

Omdat TBA570 is vervangen en veldsterktemeter zijn vervangen heb ik de de nul-instelling van de meter volgens voorschrift ingesteld. De meter reageert met meer dan maximale uitslag op een LPAM zender uit de buurt. Wellicht dat de originele meter een 200 uA exemplaar is.

[image]

Met Rohde&Schwartz HF generator ingangssignaal aangeboden. Ontvanger heeft 30 microvolt nodig voor ruisvrije ontvangst.
DC-instellingen nagelopen maar geen rare afwijkingen waargenomen.
Met 100 MHz scoop naar signaal gekeken op ca 1.5 MHz.
Om wat te kunnen zien heb ik 300 mV uit 75 Ohm op antenne ingang aangeboden.
het HF dat ik op de afstemcondensatro na de HF-trap meet blijkt vrijwel gelijk te zijn aan het signaal op de afstemcondensdator van de antenenkring. RF-gain heeft geen invloed. Als je op pin 6 van de CA3053 meet heeft het verlagen van de gain als effect dat het signaal daar groter wordt.

groet, Gertjan

Reageer op dit bericht

308 keer gelezen

Ik zie toch een heel scherp schema... van die Peel.

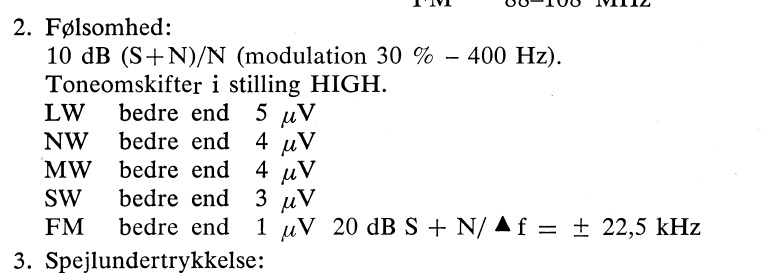

Inderdaad staat in lijstje geen 30uV
[image]

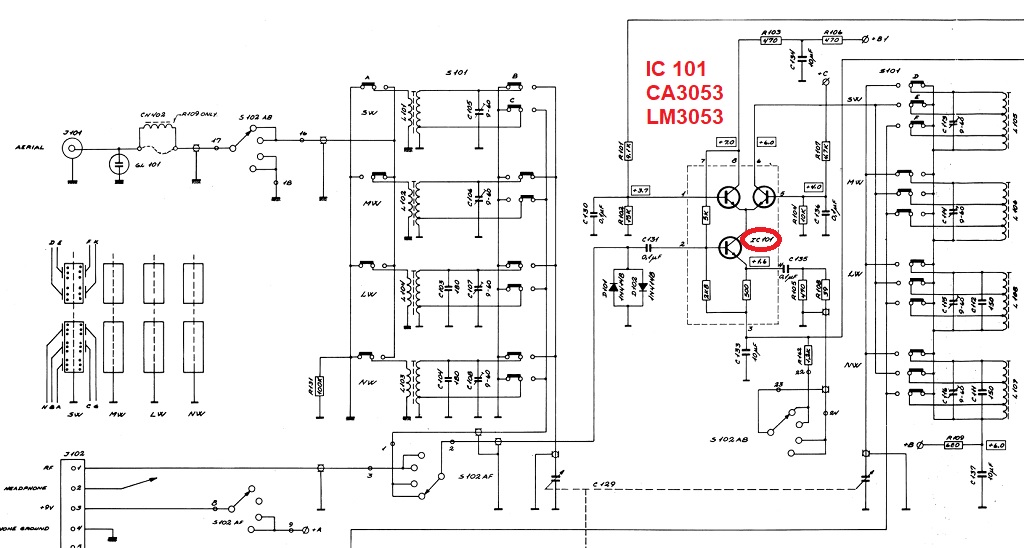

Ik zou eerst die ingang verdenken.
Werd op schepen gebruikt dus bliksem al is het in de buurt geweest is denkbaar.
bv die 2 dioden cq dat IC 101

Daar op alle banden is verdenk ik niet een verbrande antenne spoel als eerste.

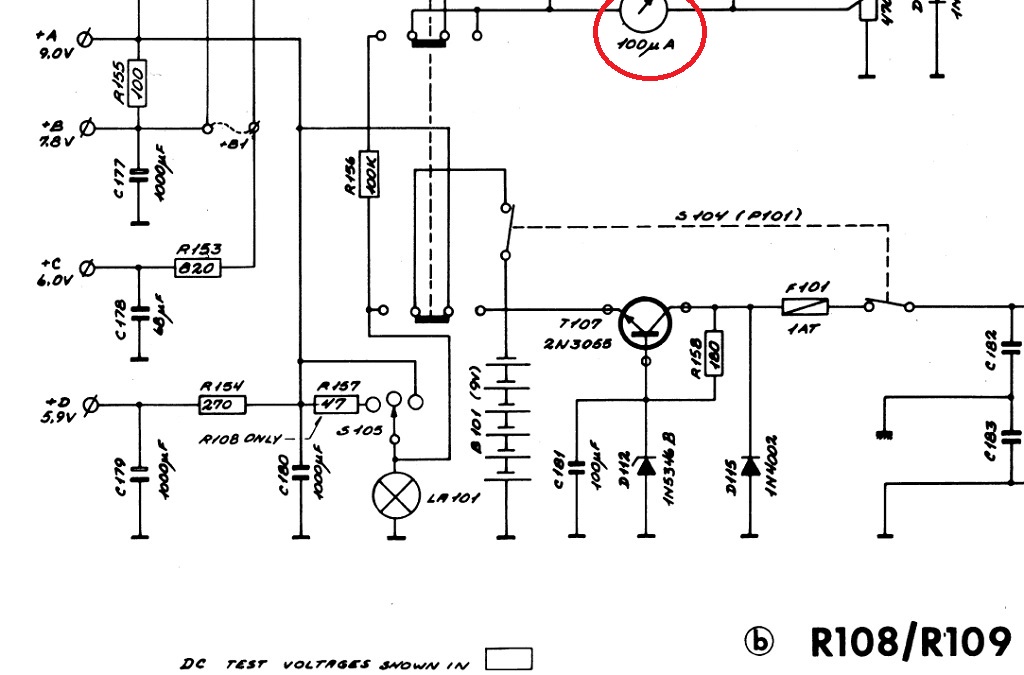

Bij de voeding zie ik toch echt 100uA staan voor t instrument,

[image]
[image]

Reageer op dit bericht

234 keer gelezen

Hoi Maurice,

Dank. Heeft met zekerheid op schip gestaan. De Muhu, ondiepwatermijnenveger.
Meter is idd 100 uA, ik keek naar de stuklijst waar alleen een type stond.
Schema in mijn manual liet de 1 niet echt zien.
De diodes zijn nog ok, ca 0.65V voorwaarts me de unimeter.

Hieronder mijn meetwaarden:
[image]

Ik had ook verdenkingen richting de CA3053, maar de meetwaarden zijn niet echt fout.

Jouw schema lijkt van betere kwaliteit (beter leesbaar) dan wat ik voorhanden heb?

Gertjan

Reageer op dit bericht

197 keer gelezen

Ik zie het al: jij gebruikte het Deense schema; is stuk beter leesbaar :-)

De spanning +C is 5.9V ipv de 4.0 die ik noteerde en dus conform de nu goed leesbare 6.0 V volgens schema terwijl alle andere spanningen ook OK zijn.
+C voedt de oscillator en de bias van de rechtertak van de CA3053.

Toch zou je denken dat de narigheid tussen antenne afstem C en uitgang eerste HF afstem C moet zitten, want daar lijk ik geen gain te meten.

Reageer op dit bericht

212 keer gelezen

Ik zeg maar wat,
Die antenne plug zelf?

Haal dat condensatortje eens los.

Of sla S102 over cq direct op de spoelen een signaal zetten.

Reageer op dit bericht

143 keer gelezen

Hoi Maurice, dank.
De R108 heeft een tweede ingang voor de direction finder die de hele antennetrap overslaat.
Zie hieronder, het groene pad. Signaal op de DF ingang aanbieden maakt geen verschil.
Dan zit ik nog met de 'bijgeluiden' die je op de youtube video hoort.
Dat doet me denken aan motorboten en of parasitair oscilleren.
Met de scoop meet ik vooral storing veroorzaakt door de schakelende voeding die ik gebruikte.
Ik ga vanavond nog eens meten met een 12V accu als voeding, die is per definitie stil.
De CA3053 is natuurlijk verdacht, maar echt te rijmen met de gemeten DC-waarden is dat dan weer niet.
Ik ga er wel een bestellen, het uitsolderen zal beroerd gaan want de 8 pootjes zijn soldeerzijdig plat op de PCB omgebogen. Gelukkig niet in humiseal.

[image]

Reageer op dit bericht

143 keer gelezen

Gevoed met 12v motorfiets accu.
Bijgeluiden weg en goede ontvangst.
Ik had eerst een 18V voeding, overgehouden van een internetmodem, gebruikt.
Die blijkt dus een behoorlijke rimpel te hebben die oorzaak van alle ellende was.
Nu nog een goed veldsterkte metertje vinden.

@Maurice: bedankt voor het meedenken.

Gertjan
