Hulp/advies: Reparatie Beovision TV

Hoi,
Ik heb hier een Beovision Avant 28 ter reparatie

[image]

De klacht is, bij het inschakelen een groen/geel raster met terugslaglijnen en pincushion vervorming. Na enkele seconden schakelt het toestel uit. (protectie?)

De RGB-drive transistoren op de beeldbuisprint meten goed.
Draaien aan de screen en (dual)focus regelingen op de lijntrafo heeft invloed, de focus is goed.

En volgende stap zou zijn het meten van de spanningen op de beeldbuis?
De beeldbuis is een LG/Philips W66ERF041X044

[image]
Wat is de aansluit-pinning van deze buis?

Wie heeft meer (service)informatie over dit toestel. en mogelijk een hint over de volgende foutzoek stappen?

Alvast bedankt

Grtz,
Erik

Reageer op dit bericht

392 keer gelezen

Erik,

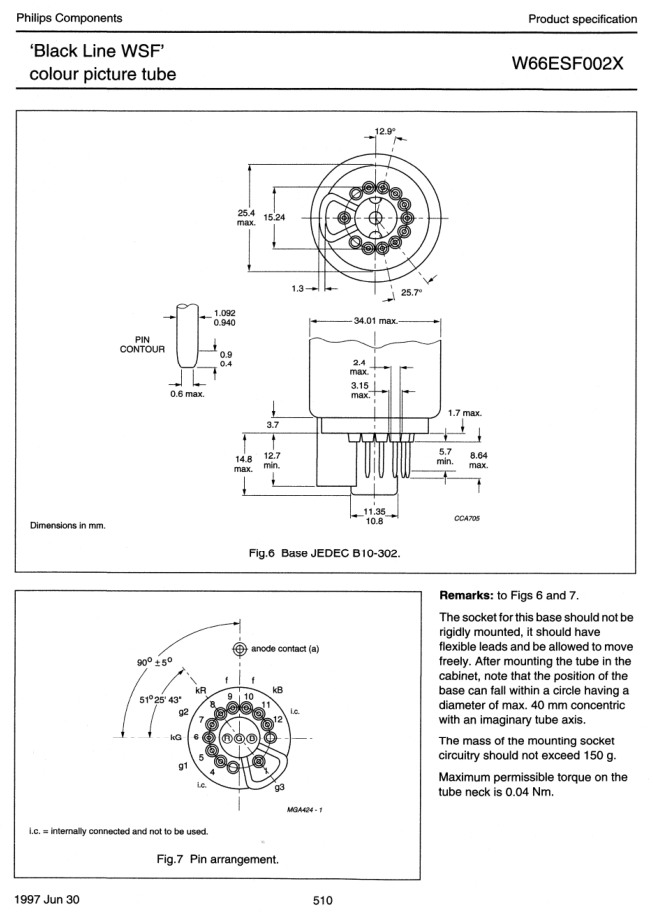

Ik heb wel de pinning van een W66ESF....
Wellicht is de pinning bij deze buis hetzelfde?

[image]

Jac

Reageer op dit bericht

310 keer gelezen

Hoi Jac,

Ja, volgens mij klopt deze pinout wel.
Na wat zoeken blijkt deze beeldbuis ook bij het philips EM2E chassis gebruikt te worden. op basis hiervan inmiddels wat metingen aan de buis gedaan

Pin 6 (groene kathode) +9V
Pin 8 (rode kathode) +9V
Pin 11 (blauwe kathode) -0.5V

De laatste meting lijkt me niet in de haak, de vraag is, is het de buis of de aansturende electronica dat dit veroorzaakt.
Volgende stap is deze kathode eens los maken.

Grtz,
Erik

Reageer op dit bericht

291 keer gelezen

Na het los maken van de groene kathode blijft het toestel aan.
Maar het beeld blijft nu donker en de rode en groene kathodes worden op 175V gestuurd, helemaal afgeknepen dus?
Waarom dit is weet ik zo niet..

Opdraaien van G2 geeft wel licht, maar geen zichtbare video.

Kan ik concluderen dat de beeldbuis einde verhaal is (kathode-gloeidraad sluiting in het blauwe kanon?)

Het mooiste zou zijn als ik toch beeld kan laten zien met de ontbrekende kleur om andere fouten uit te sluiten

Grtz,
Erik

Reageer op dit bericht

267 keer gelezen

Kathode gloeidrdsluiting kun je omzeilen door de gloeidraad van de beeldbuis via een aparte (gloeistroom-)trafo te voeden.
Als het verschijnsel meteen optreedt, kan er ook een permanente sluiting zin en dat kun je weer meten.
In het verleden (zwart/wit) heb ik wel eens een dergelijke fout zo opgelost.

Reageer op dit bericht

287 keer gelezen

Dit is even wat ik kan vinden in de chassis lijsten
Kun je of schema's zoeken.

of evt heel toestel voor beeldbuis
Wel even op de maat CRT letten....

Model Chassis
25PT7106 EM2E
28PT2071 EM2E
28PT7007 EM2E
28PT7106 EM2E
28PT7158 EM2E AA
28PT7206 EM2E
28PT7306 EM2E
28PW8206 EM2E
28PW8506 EM2E
28PW8707 EM2E AA
28PW8717 EM2E
29PT8006 EM2E
29PT8306 EM2E AA
29PT8346 EM2E
29PT8505 EM2E
29PT8507 EM2E
29PT8508 EM2E AA
29PT8606 EM2E

Reageer op dit bericht

247 keer gelezen

Erik G2 terug regelen
Kan zijn dat terugslag lijnen dan weg zijn
Zo niet einde verhaal beeldbuis
Tv onderhand al 30 jaar oud
Mvg René

Reageer op dit bericht

298 keer gelezen

Hoi Rene,
Het is zeker een oud beestje, maar toch een design klassieker.
G2 regelen maar het raster nog lichter, maar de andere kant in regelen lost het niet op...

Grtz,
Erik

Reageer op dit bericht

293 keer gelezen

W66ERF041X044in Engeland nieuw.

Je weet het niet
er staat dat je ze kunt vragen.

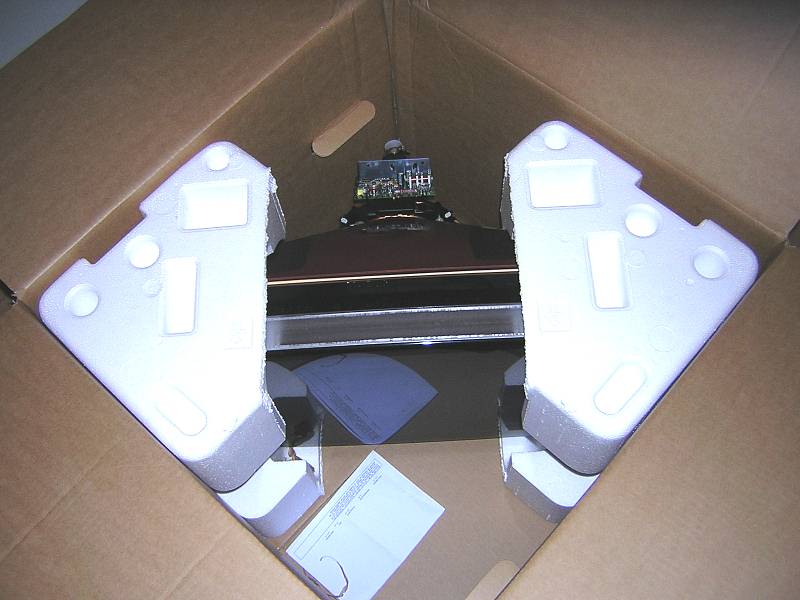

Wel dan extra bij ze opmerken super goed verpakken.

Niet in originele doos alleen zo verzenden.

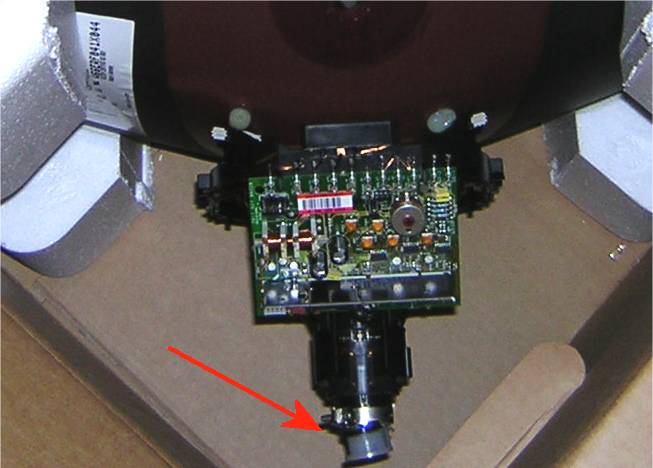

BV een stalen hoekplaat bij nekje duwen is een idee.

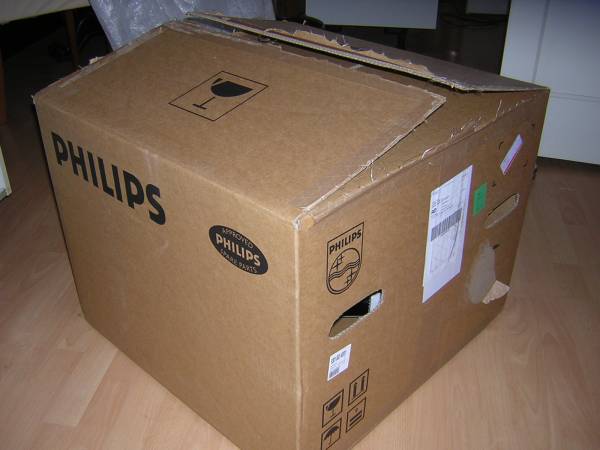

In 2008 heb ik 3x een CRT moeten laten versturen.
Kwam steeds kapot aan.

Nekje stuk, zie zit zo in de doos en met huidige vervoer mentaliteit, gaat dat fout.

[image]
[image]
[image]

Reageer op dit bericht

259 keer gelezen

Dit toestel was leverbaar in een 50Hz en 100Hz uitvoering. dus het juiste typenummer is belangrijk voor het juiste schema.
Deze dikke documentatie is nog wel te vinden.
De kathode spanningen worden teruggekoppeld voor juiste rgb balans, en om buis slijtage te corrigeren.
Deze toestellen hadden geen Philips chassis ,maar een eigen B&o ontwerp.
Dit chassis heeft (zonder hoogspanning) model gestaan voor de eerste plasma ontwikkeling de BV3.
De Avant modellen waren ook de eerste met powerfactor verbetering in de schakelende voeding.
