Registrerenhd mfm cntroller card (missende "C") (Computertechniek)
door ffeilers
, Breda, 01-01-2025, 17:32 (6 dagen geleden)
Ik heb een controller card waarvan ik heb kunnen uitzoeken (door vergelijken op internet) dat deze door Everex is geproduceerd.
Weliswaar staat er op mijn kaart een andere sticker, maar het board zelf is identiek aan de Everex.
Ik heb niet de firma naam kunnen vinden welke de kaart op de markt heeft gebracht.
De condensator is wel aanwezig, met een plakbandje geplakt op het metaal waarmee je de card in de pc bevestigt.
Ik weet niet of het handig is om de controller op zijn werking te controleren met nu nog de missende "C"?
mvg
Frans
![[image]](images/uploaded/2025010116283667756d3422d7d.jpg)

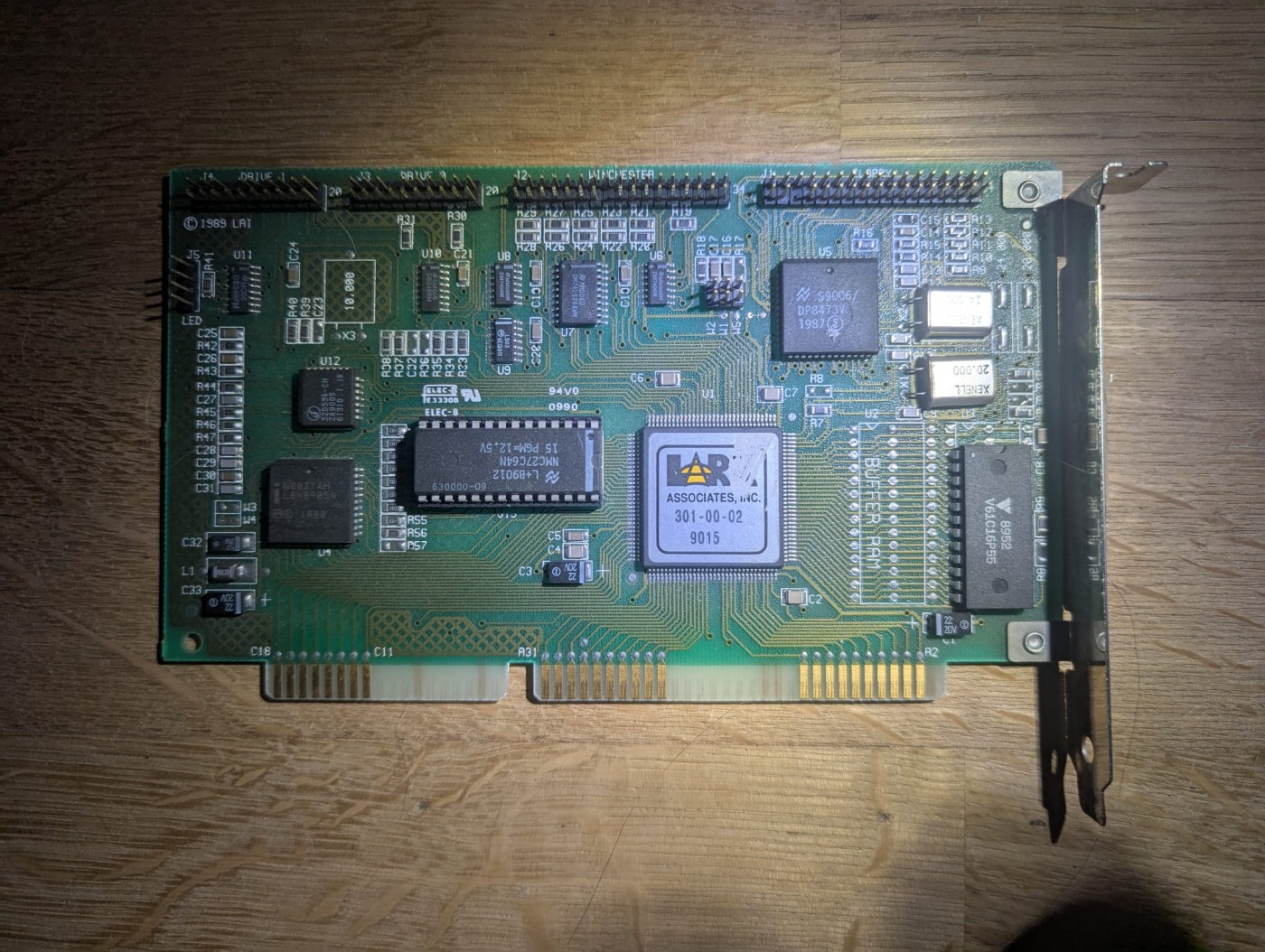

mijn controller card met missende "C"
![[image]](images/uploaded/2025010116290267756d4e1fd44.jpg)

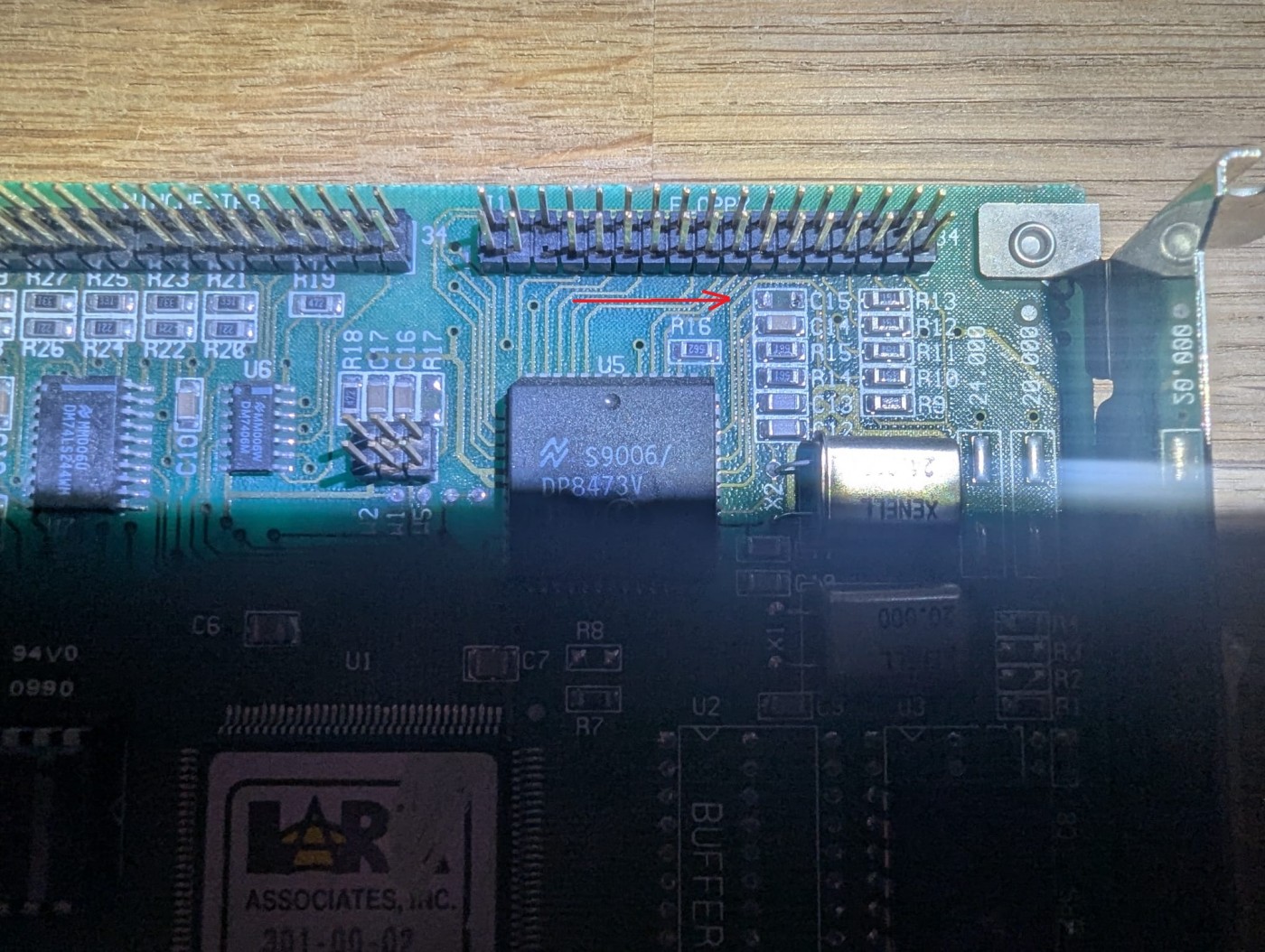

in detail de plaats waar C15 hoort te zitten
![[image]](images/uploaded/2025010116294367756d771718e.jpg)

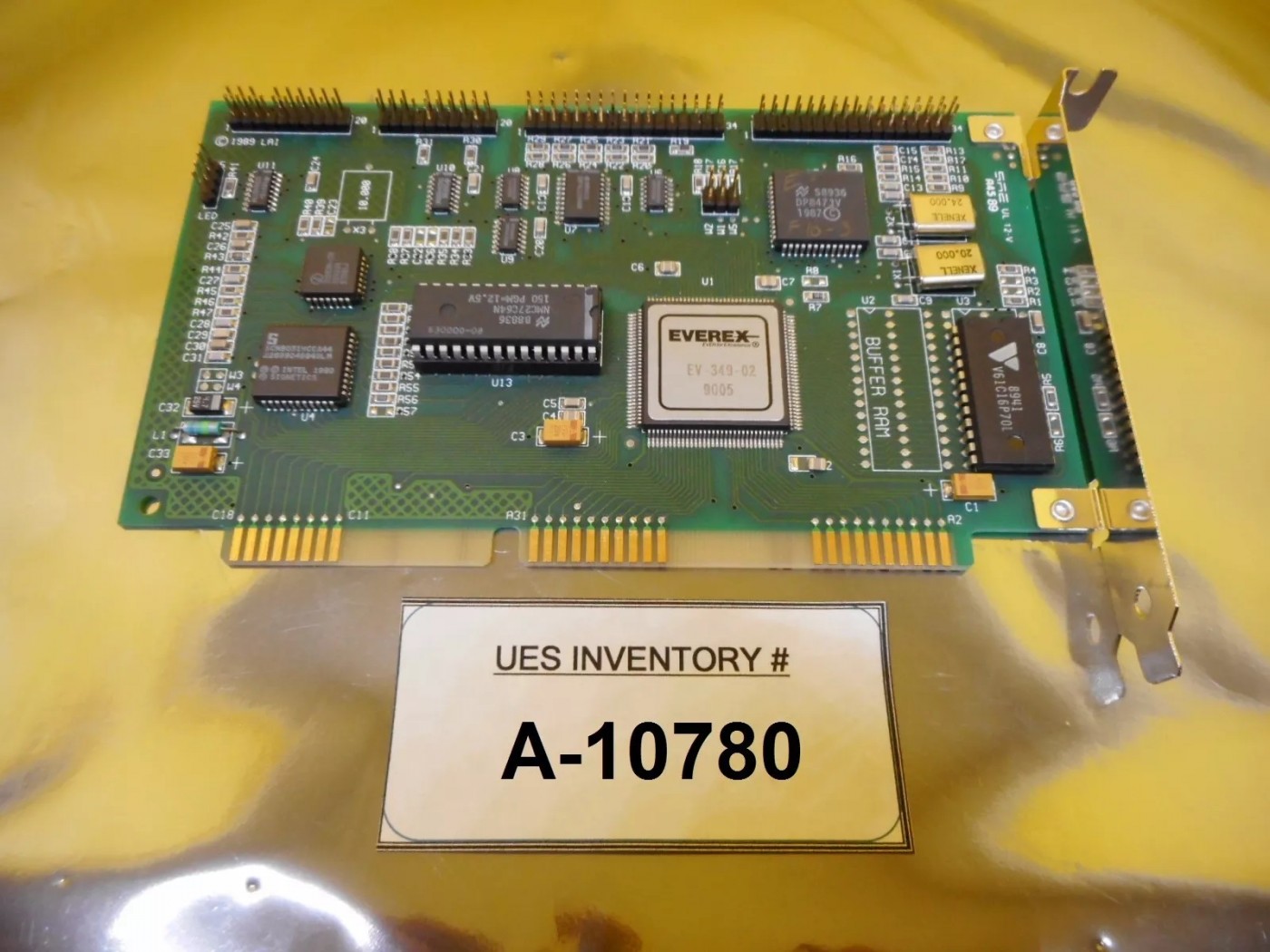

de kaart welke ik op internet vond en m.i. identiek is
van deze kaart is ook de manul beschikbaar in pdf
hd mfm cntroller card (missende "C")
door Piet van der Pol , 01-01-2025, 20:39 (5 dagen geleden) @ ffeilers
Waarom de condensator niet eerst even doormeten, en als deze nog goed is, er dan op solderen?
Piet
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 01-01-2025, 21:14 (5 dagen geleden) @ Piet van der Pol
Waarom de condensator niet eerst even doormeten, en als deze nog goed is, er dan op solderen?
Piet
Piet ik zal dat inderdaad doen, waar wat voor een type condensator is dit? en weet je wat de functie is op die plek?
hd mfm cntroller card (missende "C")
door Maurice
, Dordrecht, 01-01-2025, 22:45 (5 dagen geleden) @ ffeilers
De DP8473A is de floppy drive controller.
Mogelijk dat het C tbv filter is en afhankelijk toepassing type filter en gewenste
data snelheden dus filter werd aangepast.
Dergelijke SMD's weet je alleen de gegevens door of te meten of hebben van een schema.
Heb je de originele condensator nog, mooi terug zetten, raak je die niet kwijt.
Je kunt anders niet van foto's zien welke waarde deze heeft.
Hoe en wat is toch echt datasheet van deze floppy controller opzoeken.
en lijntjes volgen op uit piepen.
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 01-01-2025, 23:06 (5 dagen geleden) @ Maurice
Zo heb ik het geleverd gekregen (zie foto).
Onder plakbandje.
Polariteit ? ja/nee ?
![[image]](images/uploaded/202501012206246775bc60400e9.jpg)
hd mfm cntroller card (missende "C")
door Forumbeheer , Delft / Haarlem, 02-01-2025, 00:54 (5 dagen geleden) @ ffeilers
Geen polariteit.
Meet voor de zekerheid even of de condensator niet in kortsluiting ligt.
hd mfm cntroller card (missende "C")
door Forumbeheer , Delft / Haarlem, 02-01-2025, 00:54 (5 dagen geleden) @ Maurice
Er staat Winchester boven en de connectoren komen overeen met de bij MFM gangbare bus, dus dan verwacht ik toch een harddiskcontroller.
hd mfm cntroller card (missende "C")
door Maurice , Dordrecht, 02-01-2025, 11:20 (5 dagen geleden) @ Forumbeheer
Klopt maar 1e stekker is de floppen drive.
Is combi van MFM of RLL en floppendrive.
Zie geen jumper aanwezig. Dus dat even opzoeken.
Vaak nodig om Adres kaart goed in te stellen
1e kaart of als 2e kaart.
Dan vaak ook om bios aan of uit te zetten.
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 02-01-2025, 13:23 (5 dagen geleden) @ Maurice
Klopt maar 1e stekker is de floppen drive.
Is combi van MFM of RLL en floppendrive.Zie geen jumper aanwezig. Dus dat even opzoeken.
Vaak nodig om Adres kaart goed in te stellen1e kaart of als 2e kaart.
Dan vaak ook om bios aan of uit te zetten.

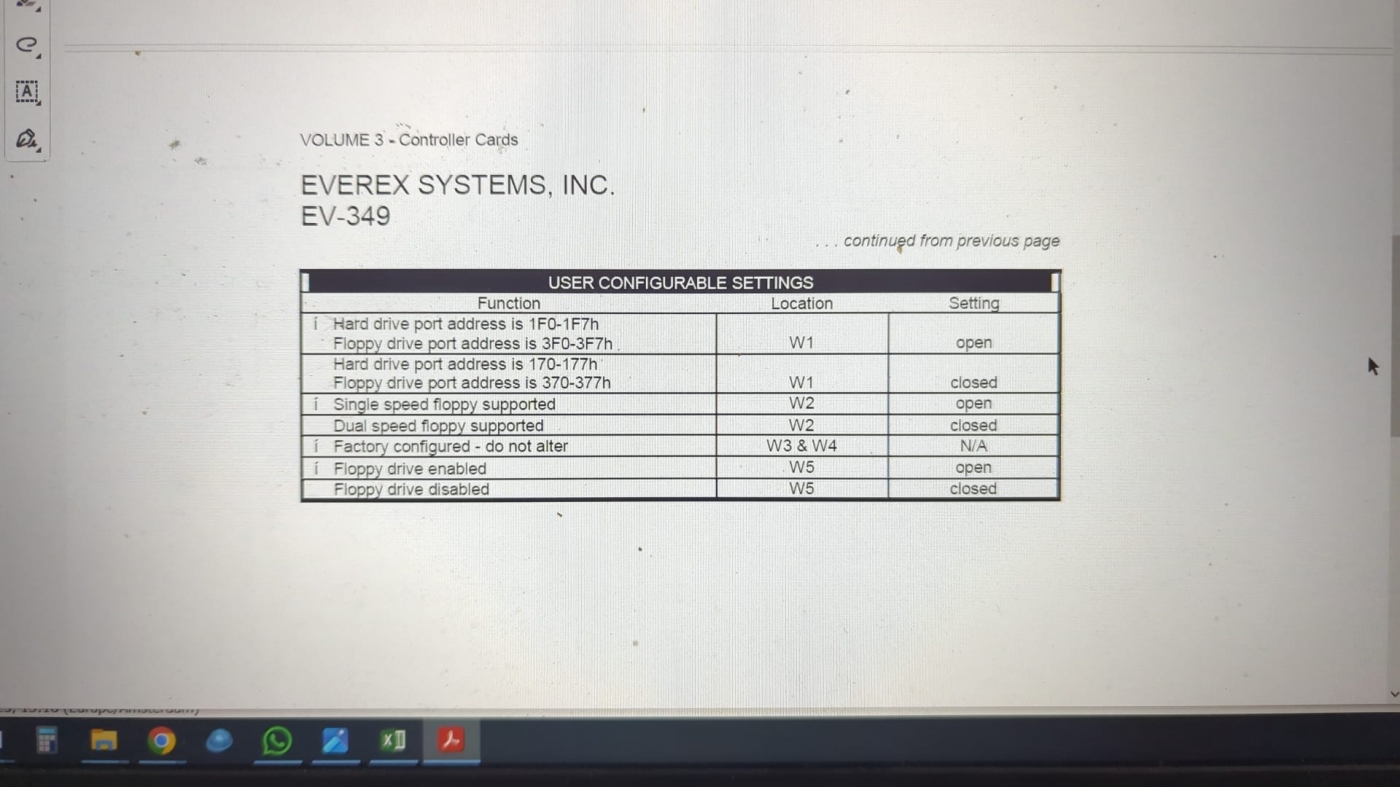

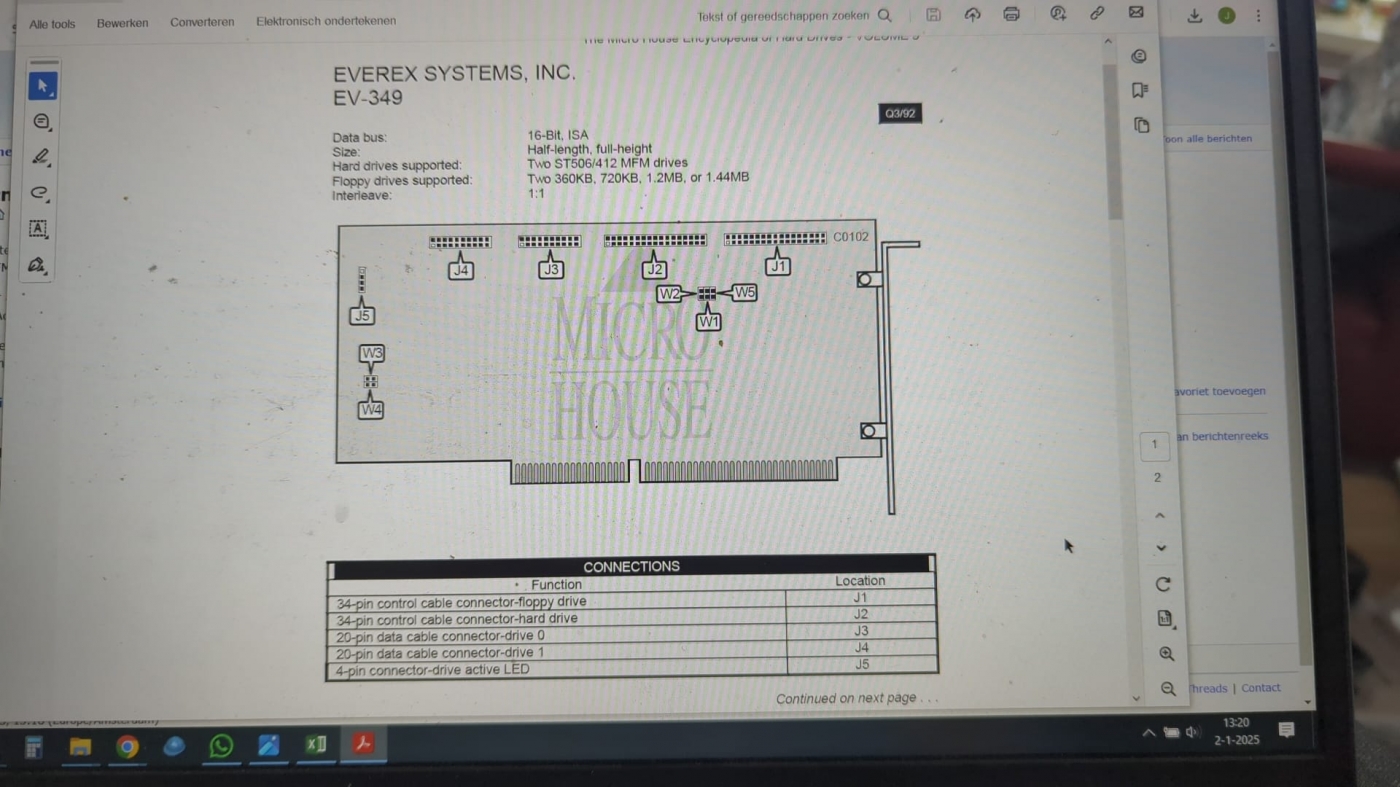

![[image]](images/uploaded/20250102122215677684f7d5418.jpg)
![[image]](images/uploaded/202501021222266776850259dbb.jpg)
hd mfm cntroller card (missende "C")
door Otto , Drenthe, 03-01-2025, 11:35 (4 dagen geleden) @ ffeilers
Even de datasheet er bij pakken: https://www.wdj-consulting.com/blog/floppy-lit/DS009384.PDF
Het is voor de PLL-filter. Op pagina's 6 en 7 staat de configuratie. Ik kan op jouw foto niet goed zien waar de printsporen naar toe gaan, maar ik ga uit van pin FGND500. Check dus even goed hoe het filter is aangesloten (single, dual, triple). Aan de hand van tabel II op pagina 7 kun je dan de waarde aflezen...
Otto
--
Ohm sweet Ohm...
![[image]](http://www.nfor.nl/radioforumservice/images/misc/tuil_mail.png)
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 03-01-2025, 22:13 (3 dagen geleden) @ Otto
Gewijzigd door ffeilers, 03-01-2025, 22:25
Even de datasheet er bij pakken: https://www.wdj-consulting.com/blog/floppy-lit/DS009384.PDF
Het is voor de PLL-filter. Op pagina's 6 en 7 staat de configuratie. Ik kan op jouw foto niet goed zien waar de printsporen naar toe gaan, maar ik ga uit van pin FGND500. Check dus even goed hoe het filter is aangesloten (single, dual, triple). Aan de hand van tabel II op pagina 7 kun je dan de waarde aflezen...
Otto
Otto, dank voor de informatie.
Ik ben er nog niet aan toegekomen, tussendoor met Tulip board bezig geweest.
Maar .... ik zal de condensator meten op sluiting zoals eerder geopperd en ook eerst de waarde eens meten en dan naar de tabel kijken.
mvg
Frans
toch nog even snel foto gemaakt van de c15
![[image]](images/uploaded/202501032118406778543048be9.jpg)
hd mfm cntroller card (missende "C")
door Otto , Drenthe, 03-01-2025, 23:16 (3 dagen geleden) @ ffeilers
Gewijzigd door Otto, 03-01-2025, 23:22
toch nog even snel foto gemaakt van de c15
Dat is een duidelijke foto van de aansluitingen. Het is dus conform type b:
![[image]](images/uploaded/20250103221259677860eb51a21.png)
Opm: de volgorde van 560 ohms weerstanden en de condensatoren op jouw bord zijn omgewisseld, maar dat maakt voor de werking niet uit.
Volgens TABLE II zou C15 dan 47 nF moeten zijn.
Otto
--
Ohm sweet Ohm...
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 03-01-2025, 23:32 (3 dagen geleden) @ Otto
toch nog even snel foto gemaakt van de c15
Dat is een duidelijke foto van de aansluitingen. Het is dus conform type b:
Opm: de volgorde van 560 ohms weerstanden en de condensatoren op jouw bord zijn omgewisseld, maar dat maakt voor de werking niet uit.Volgens TABLE II zou C15 dan 47 nF moeten zijn.
Otto
Dant Otto, ik zal hem meten en het laten weten !!
groet
Frans
hd mfm cntroller card (missende "C")
door ffeilers , Breda, 05-01-2025, 11:26 (1 dag en 21 uur geleden) @ Otto
toch nog even snel foto gemaakt van de c15
Dat is een duidelijke foto van de aansluitingen. Het is dus conform type b:
Opm: de volgorde van 560 ohms weerstanden en de condensatoren op jouw bord zijn omgewisseld, maar dat maakt voor de werking niet uit.Volgens TABLE II zou C15 dan 47 nF moeten zijn.
Otto
Hoi Otto,
Ik heb vandaag gemeten: 48 nf, dus dat is inderdaad de juiste
Ik moet even wachten op een besteld vergrootglas om dit goed te kunnen solderen.
mvg
Frans
