hd mfm cntroller card (missende "C") (Computertechniek)

door ffeilers , Breda, 05-01-2025, 11:26 (1 dag en 21 uur geleden) @ Otto

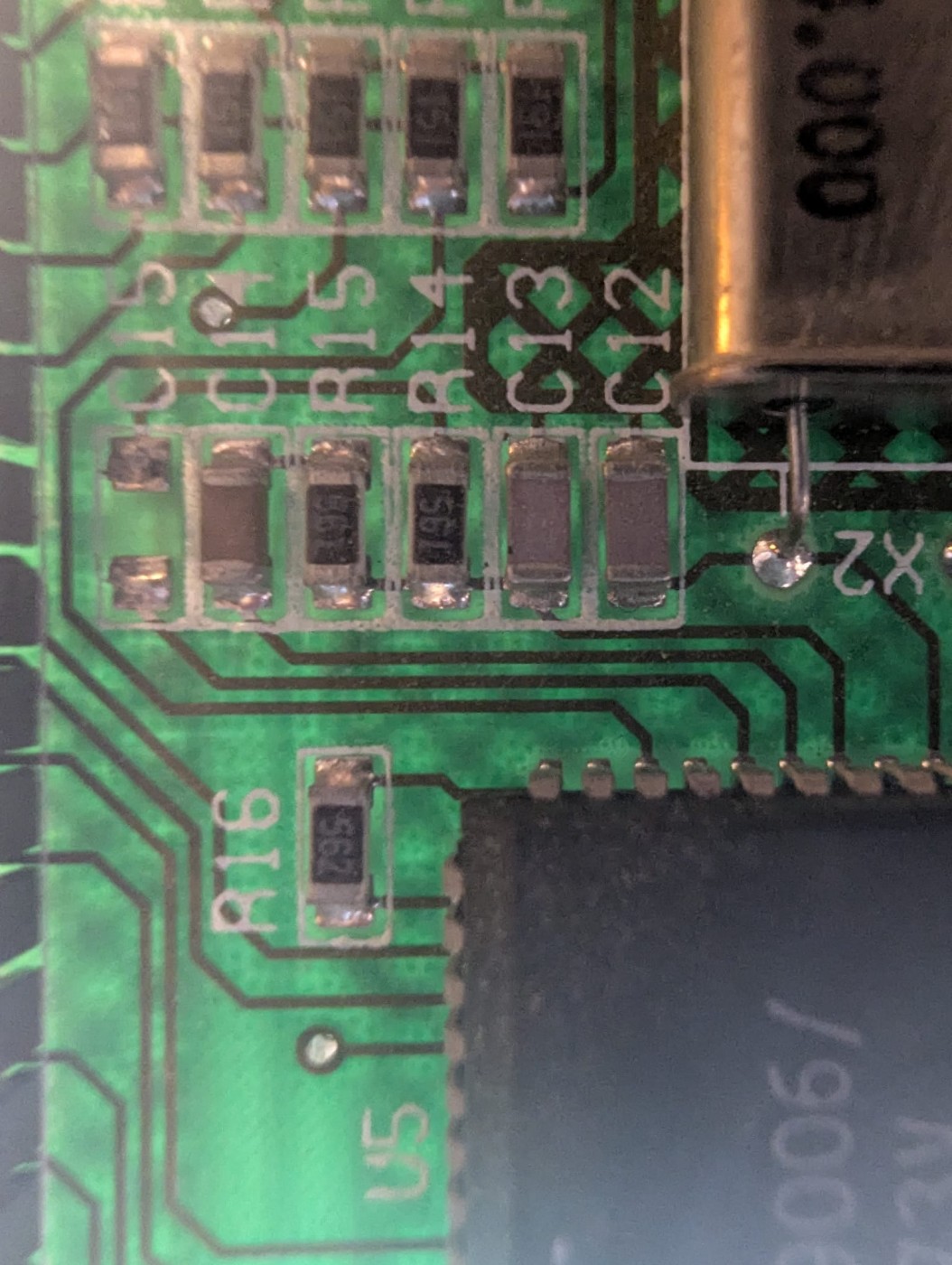

toch nog even snel foto gemaakt van de c15

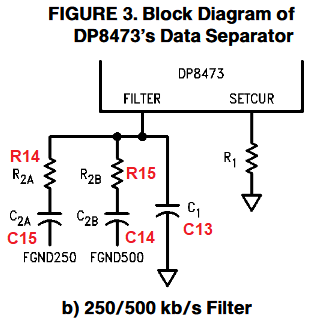

Dat is een duidelijke foto van de aansluitingen. Het is dus conform type b:

Opm: de volgorde van 560 ohms weerstanden en de condensatoren op jouw bord zijn omgewisseld, maar dat maakt voor de werking niet uit.

Volgens TABLE II zou C15 dan 47 nF moeten zijn.

Otto

Hoi Otto,

Ik heb vandaag gemeten: 48 nf, dus dat is inderdaad de juiste
Ik moet even wachten op een besteld vergrootglas om dit goed te kunnen solderen.
mvg
Frans
