Ik ben met simulatie software aan het stoeien.
Hoewel ik LTSPICE een prachtig programma vindt- van Analog Devices.
Breek ik weleens mijn hoofd bij het importeren van modellen via de INC(lude).. :-(
Heb ook naar QUCS en NGSPICE gekeken..
KiCAD is te omvangrijk (10GByte) terwijl ik enkel een schema wil simuleren.

Micro-Cap Spice Simulation Software kost niet langer $ 4500, het is nu gratis.
Prachtig programma (170MB)- professioneel en intuitief- met voorbeelden.
Bedrijf is na 39 jaar (sinds 1982) opgeheven in 2021?.

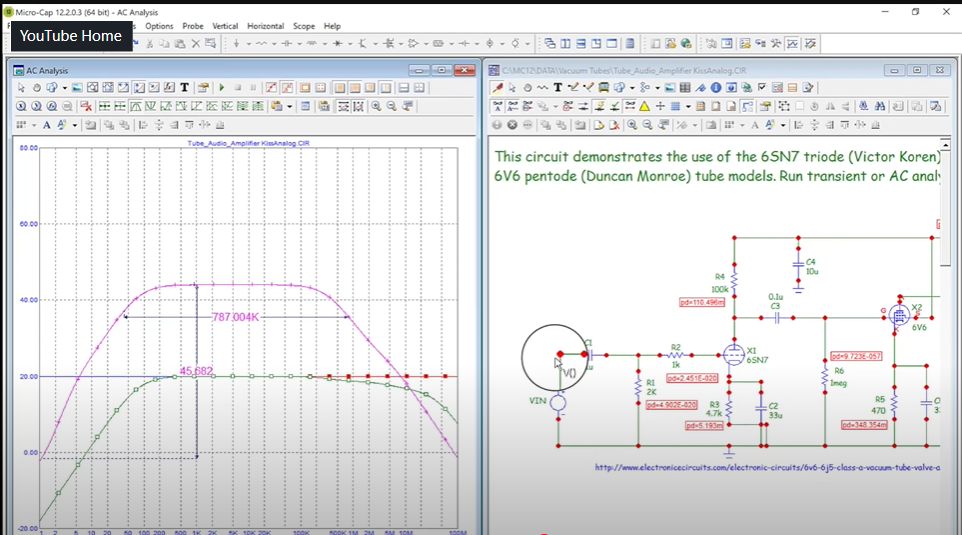

Over Microcap- https://www.youtube.com/watch?v=bjn-252Oo7A
Is nog te downloaden- https://archive.org/details/mc12cd_202110#reviews
Veel Plezier, Ben@

[image]

Reageer op dit bericht

721 keer gelezen

Bedankt Ben.
Ik gebruik meestal LTSpice.
Zal eens kijken naar Microcap spice simulatie software.
Simulatie software is super handig.

Reageer op dit bericht

526 keer gelezen

Ik gebruik YENKA. Elk jaar opnieuw een gratis licentie vernieuwen. Dit programma simuleert "live". In het schema zie je spanningen veranderen, condensatoren op- en ontladen, leds's aan en uit gaan, relais schakeen enz.

Reageer op dit bericht

510 keer gelezen

Hier een illustrend filmpje: https://youtu.be/uT28P2mTfVg

Reageer op dit bericht

502 keer gelezen

@Jeroen- leuk speelgoed, en je leert ervan. Yenka- is van gratis CrocClip. ;-)
Proggie Is maar 4MB op de PC. Yenka doet ook Chemie- Hihi.. :-D
[image] Nog zoiets: https://www.falstad.com/circuit/
Als het even kan heb ik liever software op mijn PC dan in de Clouds.

LTSPICE is mijn favoriet- maar vereist wel studie.
LTSPICE van A.D. zijn libraries zijn toegewijd aan zijn eigen merk: Analog Devices.
Dus een Texas Instruments chip moet je bv. extern zoeken en importeren.
Wellicht zitten ze wel in TINA: de gratis simulator van Texas I.

Micro-Cap 12 CD:
https://gotroot.ca/spectrum/www.spectrum-soft.com/download/download.html

Ben@
[image]
[image]

Reageer op dit bericht

506 keer gelezen

[image]

Hallo Ben,

Uit interesse heb ik ook Micro-Cap 12 eens geïstalleerd , alles is succes vol verlopen
maar als ik de updates wil installeren loopt het fout en krijg ik de foutmelding zoals hierboven
beschreven.

Voor zowel de 32 bits als voor de 64 bits versie , ik gebruik Win 10 .

Wat zou er kunnen fout gelopen zijn ?

Mvg
Frans,

Reageer op dit bericht

437 keer gelezen

@Armand- zoals ik zei- mc12 is de eind versie, er komen geen updates!
Op deze link vindt je alles: https://gotroot.ca/spectrum/www.spectrum-soft.com/download/download.html
De CD(195MB-portable-run) versie kun je ook zonder installatie draaien- die andere is voor installatie reparatie.
Ik raad aan om de manual te bestuderen (kun je altijd vertalen). En bekijk vooral de Help->Sample Circuits!
Plus de 5+lessen van https://www.youtube.com/watch?v=bjn-252Oo7A helpen ook.
Het is als een taal leren- kost even moeite- maar dan heb je iets nuttigs.

Ik moet het ook nog uitproberen- hieronder de 1e poging tot schema tekenen.
LTSPICE(75MBinstall) bevalt mij het best. TINA-TI(700MBinstall) bevalt mij niet zo.

Success, Ben@
[image]

Reageer op dit bericht

440 keer gelezen

Oké Ben, dat het einde versie was daar was ik bewust van maar ik dacht dat je de laatst uitgebrachte updates nog kon downloaden.

Ltspice heb ik ook maar spijtig dat daar in de Library geen vacuum tubes staan daarom vond ik
Micro-Cap een meer waarde.

Er mee werken dat moet ik nog leren.

Mvg
Frans,

Reageer op dit bericht

457 keer gelezen

[image]

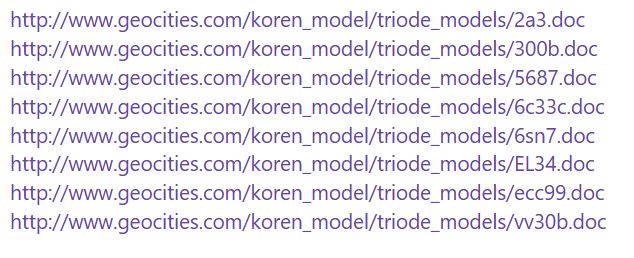

Deze werken onder LTspice.

--
Cees PA1DBA

Reageer op dit bericht

421 keer gelezen

Oké dat is al een begin voor LTspice maar dat zijn maar 7 soorten tubes , Micro-Cap heeft er 457
in de library staan.

Mvg
Frans,

Reageer op dit bericht

417 keer gelezen

Is kwestie van zoeken op Inet. Maar simulatie software vereist serieus hersen-werk.
En ik ben beginner- nog steeds ja. ;-)
LTSPICE: https://groups.io/g/LTspice (Yahoo Groups)
https://ltwiki.org/?title=Components_Library_and_Circuits
PSPICE! https://www.diyaudio.com/community/threads/vacuum-tube-spice-models.243950/
En aantal Europese buizen hebben Amerikaanse equivalente benaming- ECC**->12A** etc.
Ben@
[image]

Reageer op dit bericht

430 keer gelezen

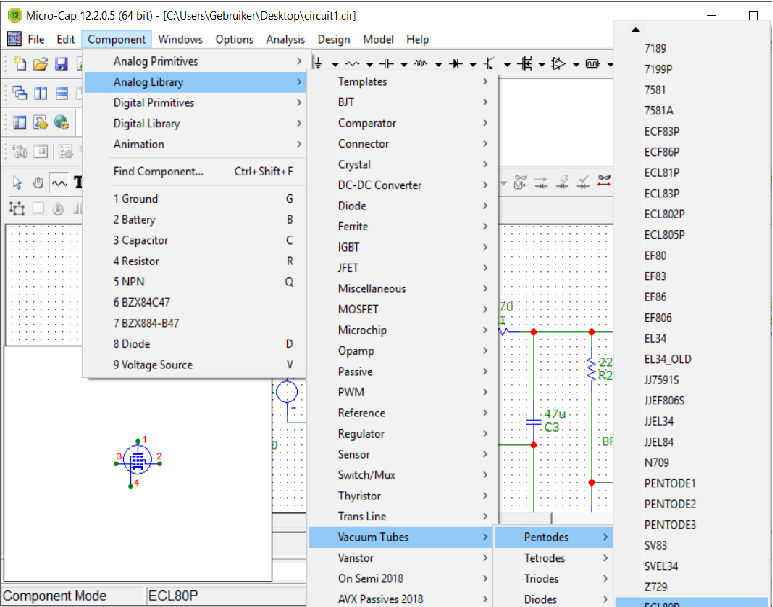

Ik zie dat jij de 12.205 versie hebt , op de link dat je aangeeft vind ik enkel de 12.203 versie

Het werkvenster is ook anders ingedeeld bij jou versie dan bij mij.

Mvg
Frans,

Reageer op dit bericht

430 keer gelezen

Is toch echt v.205!: https://archive.org/details/mc12cd_202110#reviews
alles is instelbaar. Ben@
[image]

Reageer op dit bericht

431 keer gelezen

Oké Ben , ik moet nog zoeken hoe het allemaal in zijn werk gaat , het ziet er niet gemakkelijk uit , toch zeker met wat er allemaal verborgen zit achter al die icoontjes en menubalken.

Met tijd en geduld kom ik er ook wel.

Mvg
Frans,

Reageer op dit bericht

410 keer gelezen

Dag, Frans- denk dat ik terugkeer naar LTSPICE.
MC12 leek leuk- maar is het niet- doet niet wat ik wil.. pff. :ng

Om te beginnen https://duncanamps.com/technical/ltspice.html
el84(=6bq5) zip uitpakken en *.asc opstarten in ltspice.
Je kunt altijd zo'n voorbeeld schema wijzigen en de buis parameters aanpassen
aan de buis die je wilt en de buis naam veranderen. En opslaan onder nieuwe naam.asc.
Success toegewenst- en niet opgeven.. ;-)
Ben@
[image]

Reageer op dit bericht

435 keer gelezen

Ik had ook LTspice op de tweede plaats gezet omdat deze geen Tube library heeft ,maar ik denk
als je Micro-Cap een beetje onder de knie wil krijgen dat je er veel uurtjes zal moeten insteken.

Nu we zullen zien , alvast bedankt voor de inleidende info , eerst mee beginnen vragen komen later.

Mvg
Frans,

Reageer op dit bericht

416 keer gelezen

het begint beetje te lukken.
https://web.eng.fiu.edu/subbarao/vlsilab/projects/Microcap%20Tutorial/Ver2_microcap_tut.pdf
In simulatie zie je de spanningen die de transistors moeten verwerken, etc.
denk dat stabilisatie met een mosfet beter werkt (spanningssturing!). pff- ik ga wat anders doen. (-:
Groet, Ben@
[image]

Reageer op dit bericht

427 keer gelezen

Hallo Ben ,

Ik zie dat je toch nog verder doet met MC , ik ben eindelijk nog niet verder gekomen dan een studie van het werkblad en het bekijken van filmpjes voor beginners met Micro-Cap.

Ik bekijk het zo , als je het gebruik van MC onder de knie wil krijgen door zelf studie ben je
daar dagen mee bezig zelfs voor een eenvoudige schakeling .

Soms is het veel simpeler de schakeling te bouwen en met een generator , scoop en een voltmeter de parameters op te meten.

Ik ben nog niet zo zeker als je de simulatie van je schakeling in praktijk omzet dat alles zo prefect zal kloppen.

Ik kan er wel inkomen als je in de ontwikkeling zit dat een simulatie program van pas kan komen
dan is het ook de bedoeling dat je de werking van het program zeer goed moet kennen en eventueel
rekening kan houden met afwijkingen.

Nu ik begrijp het wel het is een uitdaging en je wilt ook wel eens wat uitproberen op de PC.

Veel succes Ben , ik laat het ook nog niet los , ben benieuwd hoever er ik mee kom.

Mvg
Frans,
