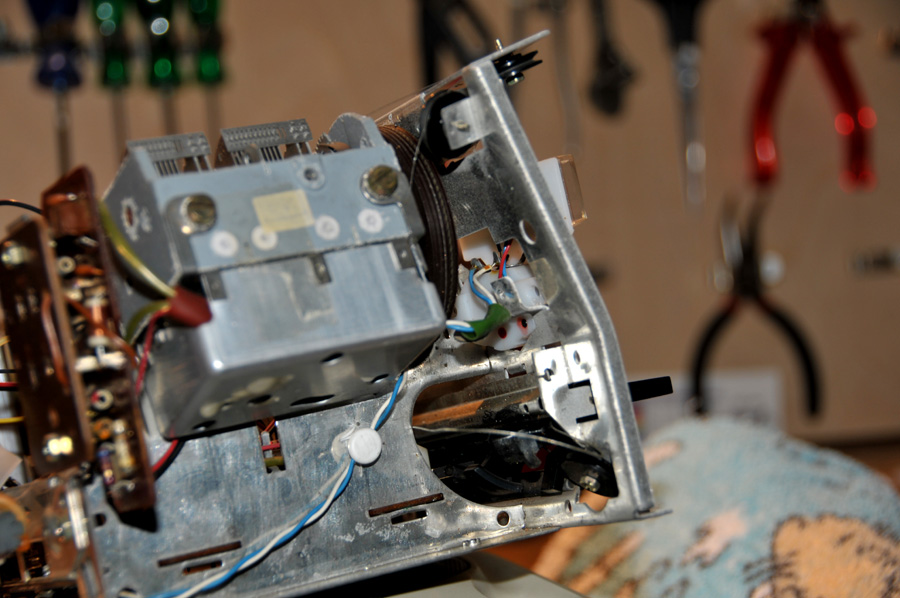

Hierbij nogmaals de foto van de variabele condensator want blijkbaar opent deze niet in het vorige bericht. Ik hoop, dat het nu wel lukt.

Beste mensen,

Wie kan mij uitleggen, van links naar rechts, wat voor onderdelen dit zijn en waarvoor zij dienen?
Zij komen uit een Lumophon Violetta 400 en zaten op een printplaatje binnen een aluminium kapje dat boven of onder de variabele condensator gemonteerd zat. Zie foto van de condensator:

img]images/uploaded/201201211318274f1aad138c486.jpg[/img]

Ik ontvang graag jullie uitleg.

Met vriendelijke groet,

Jan

Hallo Jan,

Om te beginnen over het printplaatje binnen het aluminium kapje op de afstem condensator: dat is gewoonlijk de electronica van de afstemming van de FM.

De onderdelen zijn van links naar rechts:
1. een instel-condensator (wordt ingesteld bij het afregelen van de FM ontvangst),
2. een smoorspoeltje,
3. een afregelbare spoel van waarschijnlijk de 10,7 MHz middenfrequent.
4. een afregelbare spoel op frequenties van de FM band, met een kleine keramische condensator,
5. idem een afregelbare spoel op frequenties van de FM band zonder condensator.

Heel gebruikelijke onderdelen voor deFM afstemeenheid in transistor radio's

mvg, Pieter
