BM7522 monitor probleem (Algemeen)

door Martin72 @, 22-03-2025, 18:10 (9 dagen geleden)
Gewijzigd door Martin72, 22-03-2025, 18:34

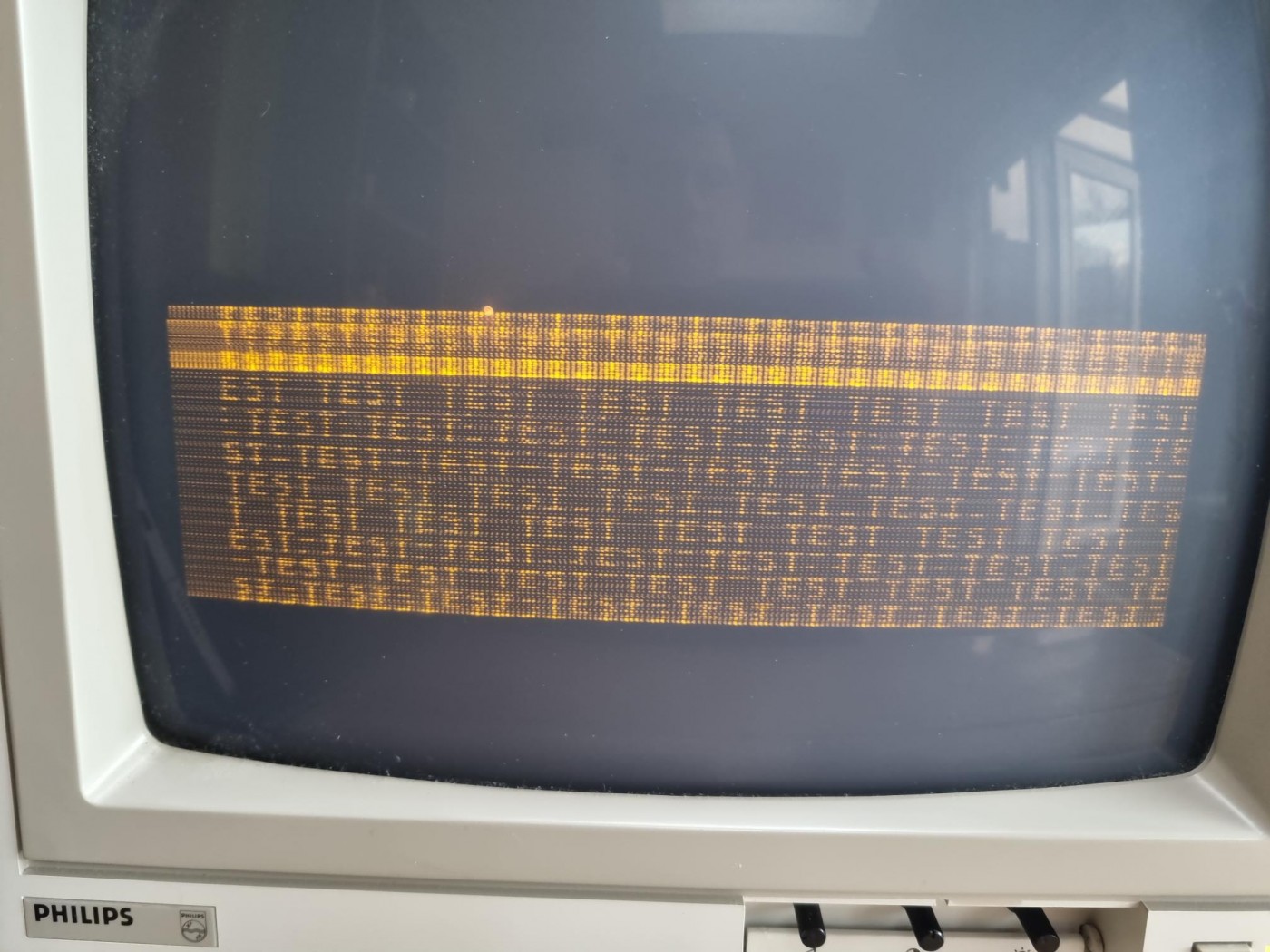

Ik heb een probleem met een Philips BM7522 monitor, ik heb een Atari 8 bit computer op de video composite ingang aangesloten maar ik krijg maar tot een 1/3 gevuld met beeld, het verdraaien van VHOLD en VSIZE lost het probleem niet op. Ik heb niet zoveel ervaring met monitoren, waar kan ik beginnen met foutzoeken?
[image]

BM7522 monitor probleem

door PE9ZZ ⌂ @, 22-03-2025, 19:04 (9 dagen geleden) @ Martin72

Field collapse. Waarschijnlijk TS431 of -2 stukkend.

Tjerk

BM7522 monitor probleem

door Martin72 @, 22-03-2025, 19:30 (9 dagen geleden) @ PE9ZZ

Dank, dat is inderdaad een goede kanshebber vanwege de stromen die er lopen. Ik ga daar in de schakeling meten en zal de bc635 en bc636 alvast bestellen.

BM7522 monitor probleem

door PE9ZZ ⌂ @, 23-03-2025, 06:26 (8 dagen geleden) @ Martin72

Voordat je dat gaat doen zou ik eerst +25 gaan meten. C521 is suspect, ook omdat field collapse niet totaal is. Je scoop zal dat ondubbelzinnig laten zien als dat zo is. C433 en -4 mogelijk ook.

Tjerk

BM7522 monitor probleem

door Martin72 @, 27-03-2025, 22:36 (3 dagen geleden) @ PE9ZZ

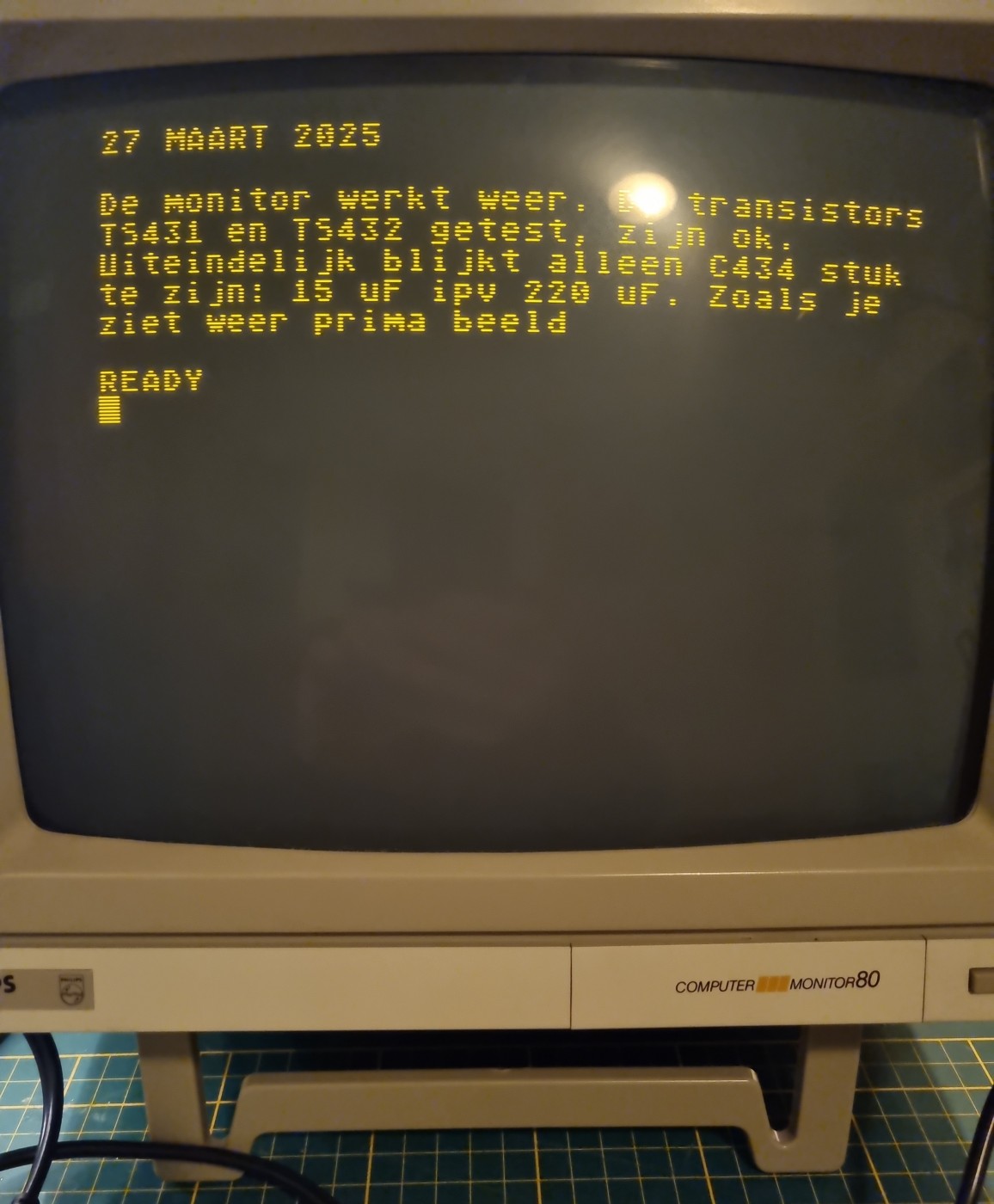

[image]

BM7522 monitor probleem

door Maurice ⌂ @, Dordrecht, 27-03-2025, 23:29 (3 dagen geleden) @ Martin72

Toch helemaal leuk, 1 condensator en werken.

BM7522 monitor probleem

door Martin72 @, 27-03-2025, 23:59 (3 dagen geleden) @ Maurice
Gewijzigd door Martin72, 28-03-2025, 00:01

Ja zeker, een erg leuk resultaat. Er kwam trouwens nog een fout uit die ik nog niet eerder had opgemerkt, de brightness werkte helemaal niet, bleek dat de draad die op aansluiting 5 van de beeldbuis is aangesloten aan de onderkant van de hoofdprint lang was (gaat naar loper R332), omgebogen was en sluiting maakte met een ander vlak. Dit afgeknipt en nu werkt de Brightness ook! Ik vraag mij af of dit probleem er altijd in heeft gezeten en dat de vorige eigenaar dat nooit heeft gemerkt.

BM7522 monitor probleem

door PE9ZZ ⌂ @, 28-03-2025, 06:23 (3 dagen geleden) @ Martin72

Ik vraag mij af of dit probleem er altijd in heeft gezeten en dat de vorige eigenaar dat nooit heeft gemerkt.

Grote kans van. Beeld is beeld. Maar mooi dat het inderdaad C434 was.

Tjerk
