Ontwerp vervanger 74141 Nixie driver (Algemeen)

door Otto , Drenthe, 23-03-2025, 11:17 (8 dagen geleden)
Gewijzigd door Otto, 23-03-2025, 11:24

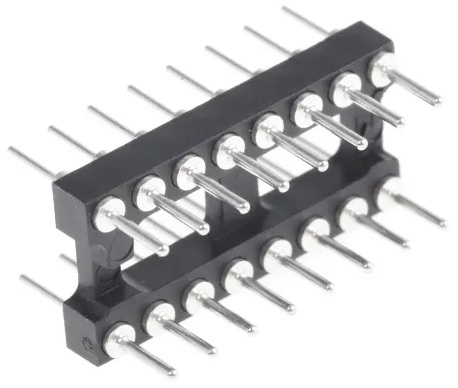

Naar aanleiding van de discussie door Ben opgestart, ben ik eens gaan kijken of het niet mogelijk zou zijn om een vervanger voor de 74141 te kunnen maken die je direct in de op de plek van het origineel zou kunnen steken. Het idee is dan om daarvoor zo'n DIL stekker te gebruiken:

Er is tegenwoordig super klein SMD-spul te krijgen. Ik heb daarom gekeken of het mogelijk zou zijn om een klein printje op de DIL-adapter te plaatsen met daarop vervangende elektronica voor de 74141. Ik denk dat het moet lukken met een CD4028 (of M74HC4028) in TSSOP behuizing:

Het voordeel van dit IC, is dat het positieve uitgangen heeft. Daarmee zou je dus direct een transistor aan kunnen sturen. Om te voorkomen dat het printje volloopt met weerstanden, kies ik daarvoor de NHUMD12. Dat zijn vier transistoren met ingebouwde weerstanden in één behuizing. Aan de uitgangen heb ik ook diodes toegevoegd die de boel beschermd tegen inductieve leidingen. Ook deze diodes hebben vier stuks in één behuizing.

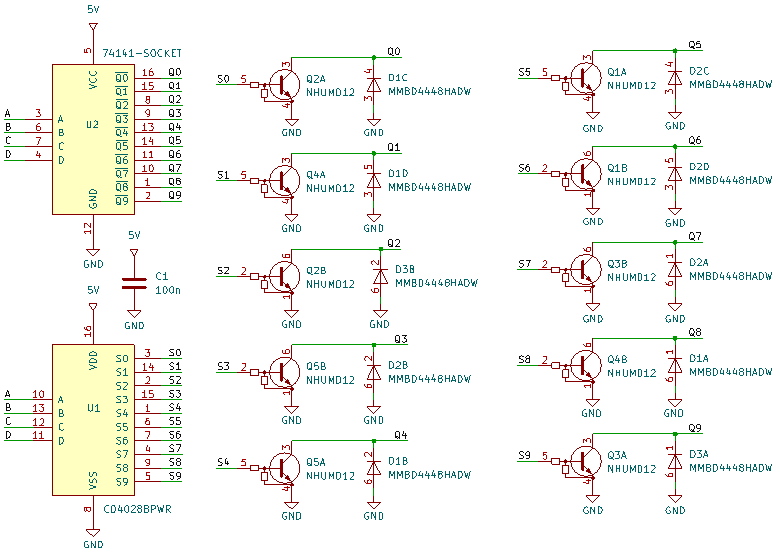

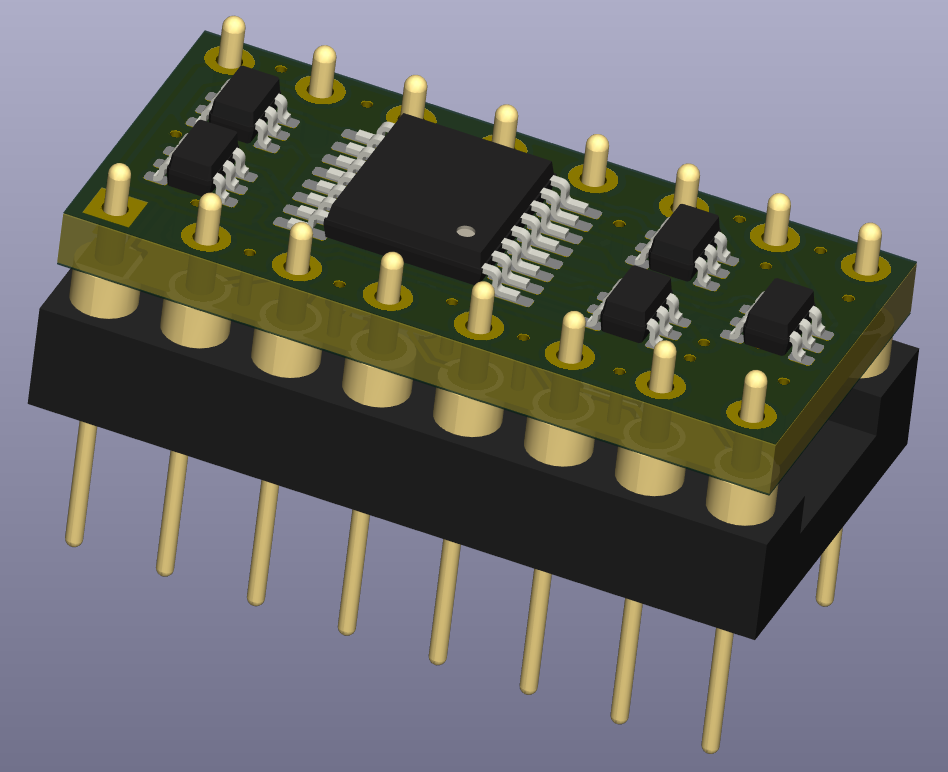

Ik ben even een paar uurtjes met Kicad wezen spelen, en kom tot het volgende printje:

De diodes zitten daarbij aan de onderkant.

Nu heb ik nog wel wat vragen. De 74141 mag maximaal 60 volt op de uitgang hebben, als het bijbehorende cijfer uit is. Ik dacht dat nixie-buizen altijd met een hogere spanning worden gevoed. Blijkbaar zal het niet aangestuurde cijfer niet naar de "plus drijven". Heeft iemand daar een verklaring voor? Als dat geen probleem is, voldoet de vervanger ruim aan de specificaties voldoen. Zowel de NHUMD12 als de diodes zijn gespecificeerd tot 80 V.

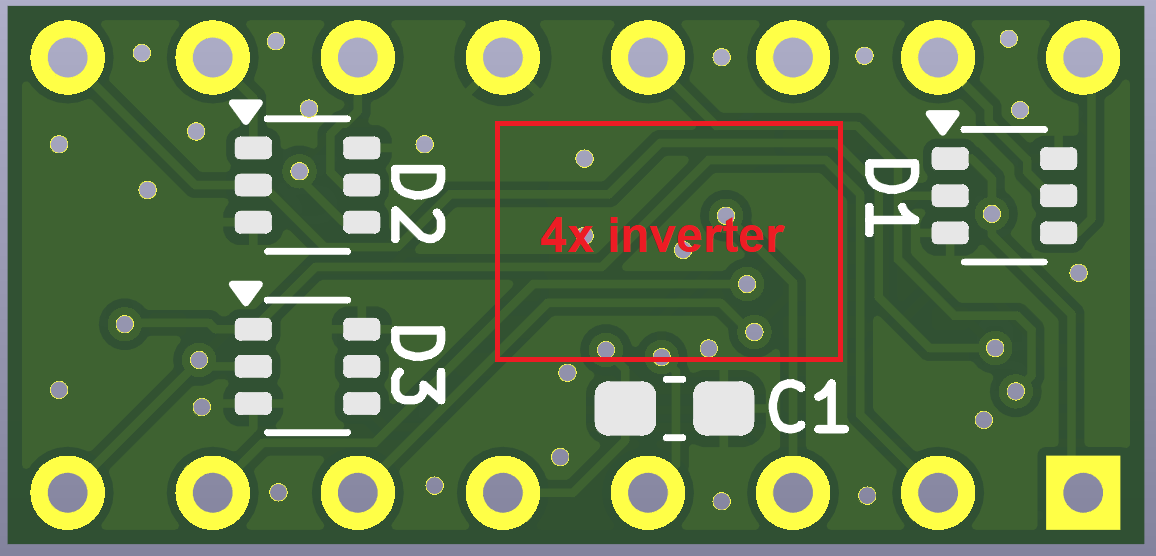

Er zou ook een vergelijkbaar printje voor de HP-1820-0092 kunnen worden gemaakt. Er moet dan een viervoudige inverter worden toegevoegd. waarschijnlijk zal dat wel passen aan de onderkant:

Alle feedback is welkom.

Otto

P.S. ik heb zelf geen apparatuur meer met Nixie-buizen, dus ik ben niet van plan om printjes te gaan maken. Ieder die het wil gebruiken, kan t.z.t. de ontwerpfiles van Github halen.

--
