Mooi Ontwerp Otto!

Zou je eens wat over Kicad kunnen schrijven? Hoe is je persoonlijke ervaring voor wat betreft leercurve, duidelijkheid van de functies e.d.? Is het te doen voor wie nog geen ervaring heeft met dergelijke programma's?

Om te voorkomen dat het printje volloopt met weerstanden, kies ik daarvoor de NHUMD12. Dat zijn vier transistoren met ingebouwde weerstanden in één behuizing.

Oeps, dat moet zijn 'twee transistoren in één behuizing'

Aan de uitgangen heb ik ook diodes toegevoegd die de boel beschermd tegen inductieve leidingen. Ook deze diodes hebben vier stuks in één behuizing.

Hier kan het woordje 'ook' weg.

--
Ohm sweet Ohm...

Hallo Otto,

Mooi ontwerp.

Ik heb echter een opmerking:

De 74141 wordt vaak door TTL IC's aangestuurd, deze hebben maar een gegarandeerd hoog nivo van 2.4V en de CD4028B heeft typisch 3.5V op de ingangen nodig voor een hoog nivo.
Dit kan betrouwbaarheids problemen gaan geven, ik praat hier uit ervaring.
Door 10k pullups naar 5V op de ABCD ingangen van de CD4028B te zetten kun je dit oplossen.

Hopelijk heb je nog ruimte op dit kleine printplaatje voor de weerstanden.

M.v.g.
Corné

@Otto- nooit toe gekomen die 1e am-zender print van je te bestellen- echt pracht ontwerp..!

Zo'n dil stekker is goed begin (reichelt..?). SMD ben ik niet dol op- loop al tegen de 80j.
Heb hier kleine desktop PC waar ik bios chip van kwijtraakte (5x5mm) en een 10k-R (1mm groot).

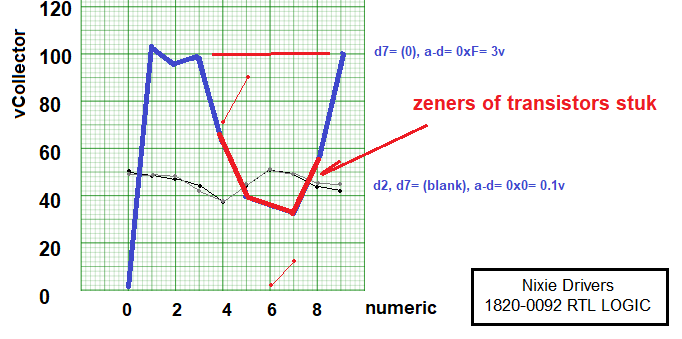

gemeten 5750 nixie: ON= 139v(-2v) @1.1mA (vce= 2v)
OFF= volgens 1e grafiek behoort dan naar 100v te gaan (V+ =>170v).
vraag: kunnen zener diodes gegraderen van 100v naar 40v..?
begrenzing (zover ik weet= zenerdiodes): K155ID1= 100v, 74141= 60v.

inductie is niet het probleem, begrenzing op minimaal 60v wel- daarom mpsa42 of zeners!
denk dat je op ebay geld kan verdienen met zo'n zelfbouw kitje (printje +onderdelen).

We komen tijd tekort.. lang geleden dat ik met logica werkte.

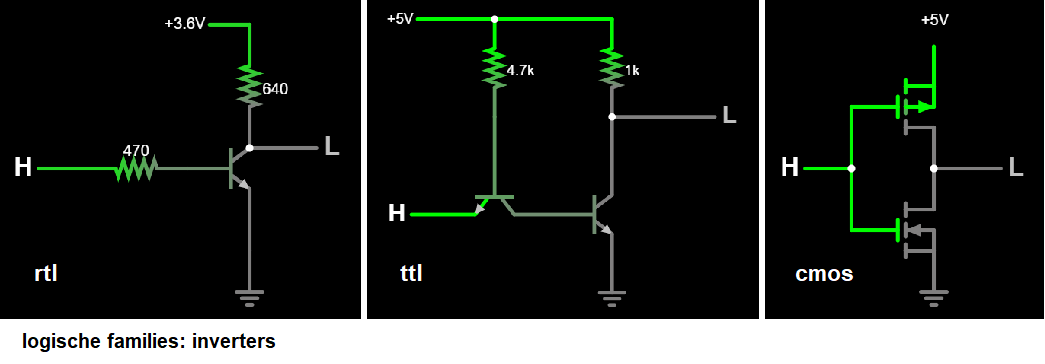

Ik ben beetje bekend met LTSpice, MicroCap, en Falhttps://www.falstad.com/circuit/
laatste kun je zelf Logica mee nabootsen (opslaan +laden op je pc als txt bestand)- plaatje onder: decoder vd. 74141.

Groet, Ben@

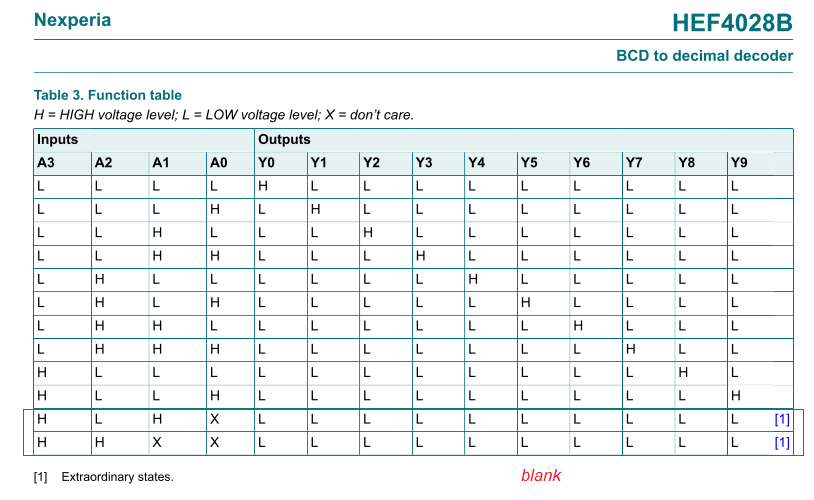

Er zijn wel decoderingsverschillen voor input BOVEN 1001. Dat KAN in sommige gevallen uitmaken, zie volgende waarheidstabellen en beschrijvingen:

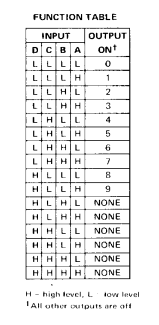

74141:

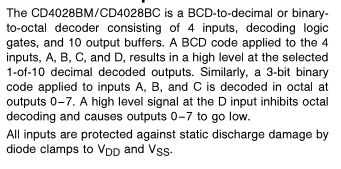

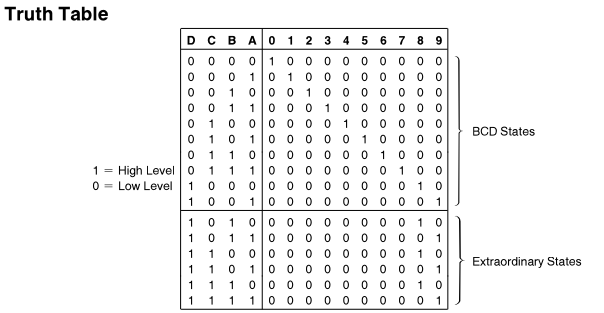

CD4028:

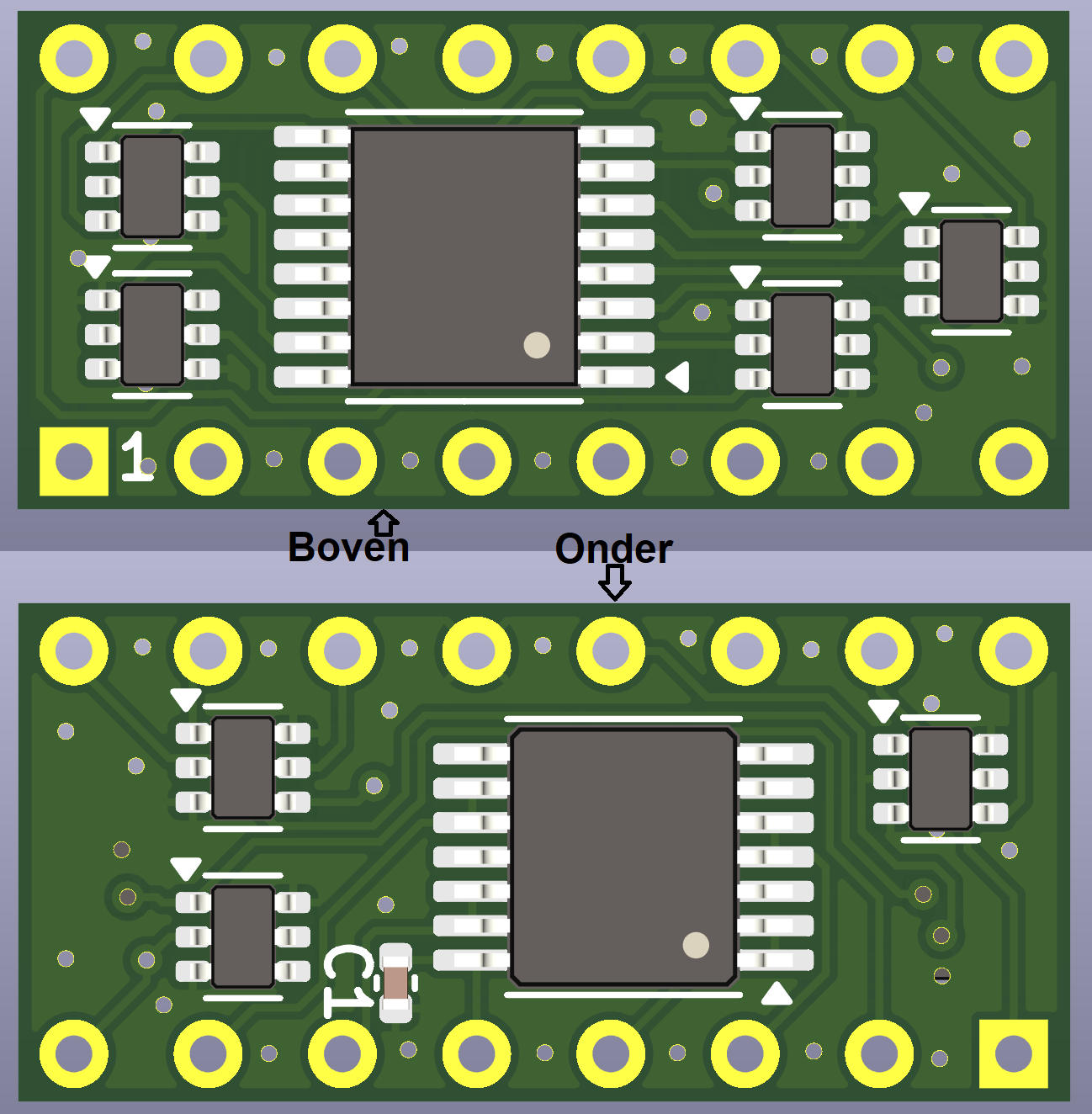

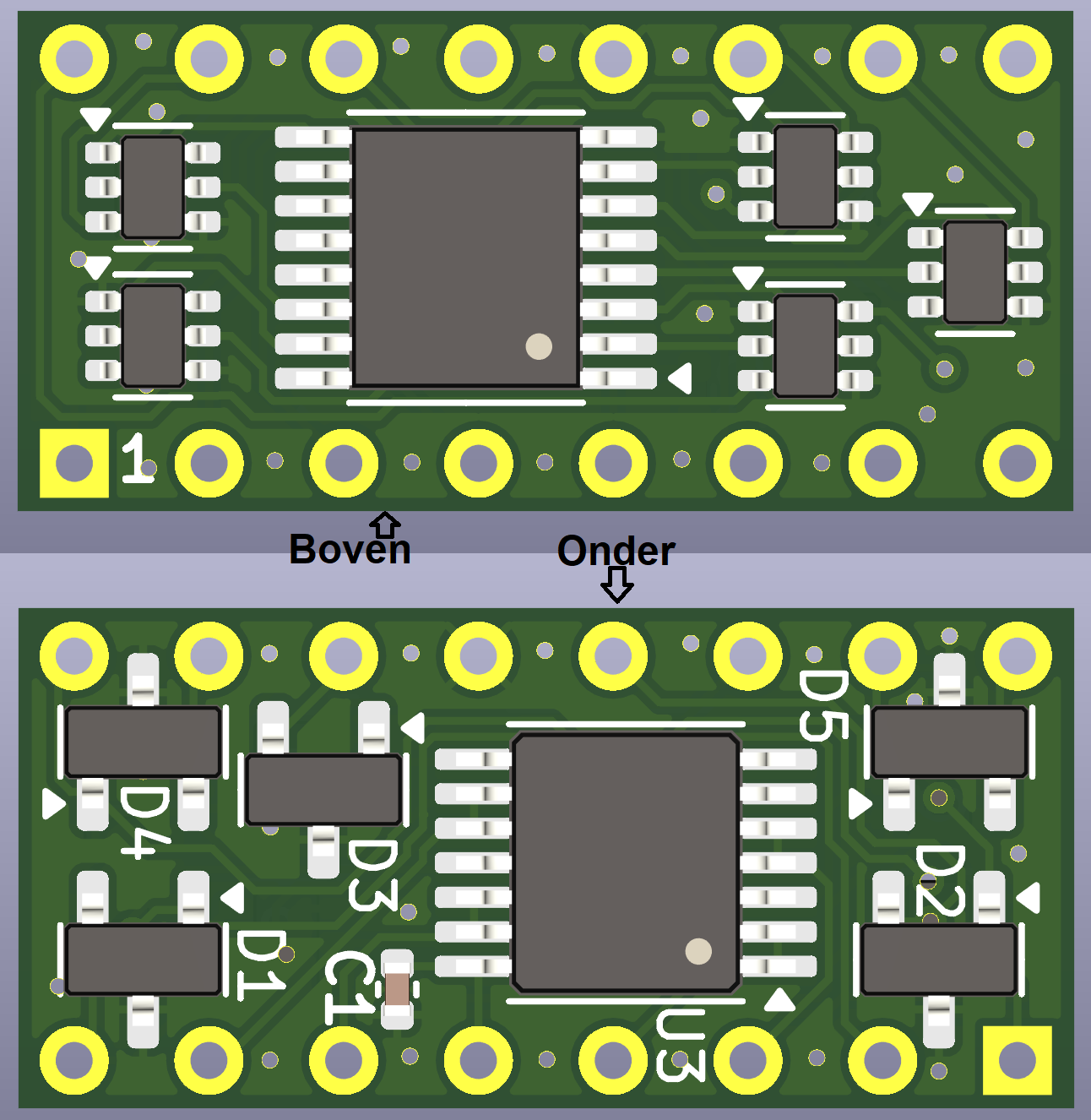

Er is tegenwoordig super klein SMD-spul te krijgen. Ik heb daarom gekeken of het mogelijk zou zijn om een klein printje op de DIL-adapter te plaatsen met daarop vervangende elektronica voor de 74141. Ik denk dat het moet lukken met een CD4028 (of M74HC4028) in TSSOP behuizing:

Geniaal idee!

Het voordeel van dit IC, is dat het positieve uitgangen heeft. Daarmee zou je dus direct een transistor aan kunnen sturen.

Of je neemt een decoder met negatieve uitgangen en stuurt op de emitters. Dat heeft het voordeel dat van de meeste transistoren Ucbo hoger is dan Uceo zodat de kans op doorslag (een klein beetje) kleiner is.
Dan heb je ook een 74hct42 als mogelijkheid?

Om te voorkomen dat het printje volloopt met weerstanden, kies ik daarvoor de NHUMD12.

Daar heb je een punt, bij emittersturing heb je per transistor een weerstand. Hoewel... misschien kan het met 1 gemeenschappelijke.

Nu heb ik nog wel wat vragen. De 74141 mag maximaal 60 volt op de uitgang hebben, als het bijbehorende cijfer uit is. Ik dacht dat nixie-buizen altijd met een hogere spanning worden gevoed. Blijkbaar zal het niet aangestuurde cijfer niet naar de "plus drijven". Heeft iemand daar een verklaring voor? Als dat geen probleem is, voldoet de vervanger ruim aan de specificaties voldoen. Zowel de NHUMD12 als de diodes zijn gespecificeerd tot 80 V.

De anode van de nixie hangt op +90V, de brandspanning. De ontsteekspanning is typisch 110-120V. De overige kathodes "zweven" dus. Ik vermoed dat in het gas een negatieve lading hangt waardoor de andere kathodes niet snel zullen ontsteken.
Zolang er 1 cijfer wordt aangestuurd, zijn dus de andere cijfers vrijwel spanningsvrij en krijgen niet meer dan 90V als er in het gas iets van geleiding naar de anode is. Alleen bij het overschakelen is er een risico van piekjes.

Je ziet in oude (discrete) nixieschakelingen dat er transistoren worden gebruikt die 60-90V kunnen hebben. Dat werkt blijkbaar. Maar.. die schakelingen bevatten wel allerlei extra weerstanden die je nu niet wilt, of ook een clamping rail op 100V waar 10 weerstanden naartoe gaan.

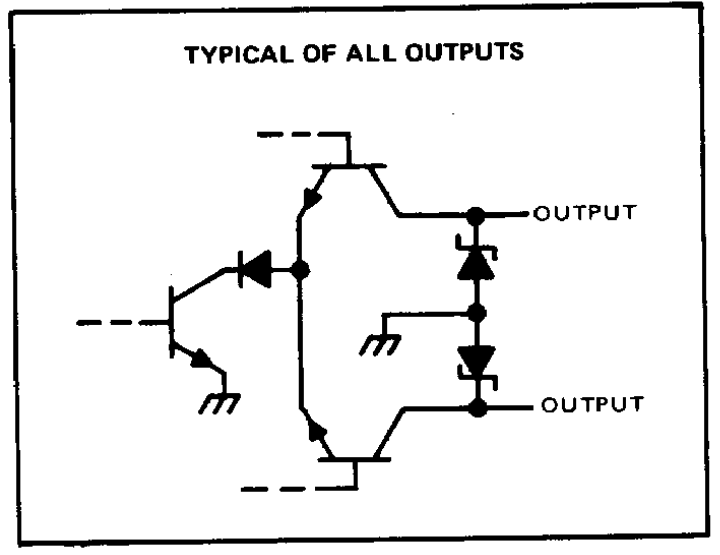

Dat moet de reden zijn waarom bij de overgang van 7441 naar 74141 die zeners zijn toegevoegd.

Nog een idee: is er een TSSOP versie van de ULN2003/2004 resp. 2803/2804? Die bevatten 7 resp. 8 transistoren die (correctie!) 50V aankunnen. Ze zijn bedoeld voor relaissturing. Ik heb die eens toegepast om nixies aan te sturen. Vanaf elke transistor gaat een clampingdiode naar "+" aansluiting van het IC. Ik heb daar een 48V zener aan gehangen die zorgde dat de uitgangen niet boven (correctie) 50V uitkwamen. Werkte goed. Als je maar 1 zener nodig hebt, kun je een through-hole zener gebruiken.

Er zou ook een vergelijkbaar printje voor de HP-1820-0092 kunnen worden gemaakt. Er moet dan een viervoudige inverter worden toegevoegd. waarschijnlijk zal dat wel passen aan de onderkant:

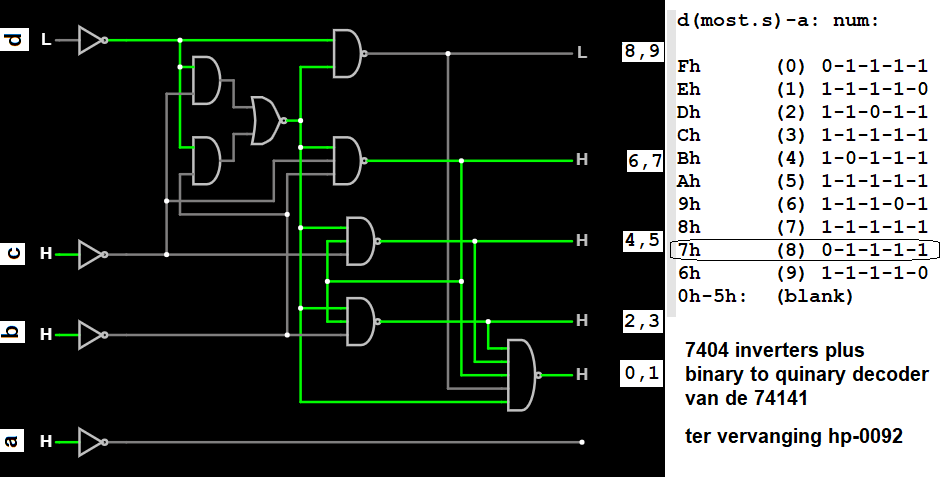

Naar mijn idee is het mogelijk om met slechts 1-2 inverters en 2 diodes de BCD-input aan te passen, als je de uitgangen van je decoder omwisselt. idee is: D inverteren en uitgangen wisselen zodat uitgangen 0-7 de cijfers 7-0 aansturen.
Dan: als D " 0" is, ingangen B en C laag trekken via 2 diodes. Dat kan met TTL-ingangen direct, met CMOS moet je nog een pull-up weerstand per ingang toevoegen.
... met de CD4028 is het simpeler dan met een 7442:
De posting van Henk vdb laat zien dat de CD4028 de uitgangen 8 en 9 ook aanstuurt als D hoog is en B en C "1" zijn ipv "0". Je moet alleen de 9 aansturen met de 8 en andersom.
Je kunt een CD4028 dus aansturen met alleen een inverter in de D-lijn. Helpt dat? je zou een IC vervangen door een transistor + 2 weerstanden.

ik denk dat ik tzt. gewoon een K155ID1 en 7404 aan elkaar plak.
En van 0h-5h zijn de outputs UIT- dus no problems.
is voor mij de simpelste oplossing- geen smd's of weerstanden nodig.
met smd's is wel elegant- maar lastig- print maken is dan noodzaak- moet ik uitbesteden.
dank voor het meedenken- allen.
Groet, Ben@

ps. begrijp alleen nog niet hoe paarsgewijs 2 cathoden aangestuurd worden bij een defecte hp-0092 driver (rtl).
uit falstad.com:

@Otto, Als een cathode wordt aangestuurd (vce= 0v)-
dan willen de overige cathoden naar 175v sweven (electronen= ruimte ladingen).
tenzij ze geclampt worden naar 60 of 100v met een zener diode.

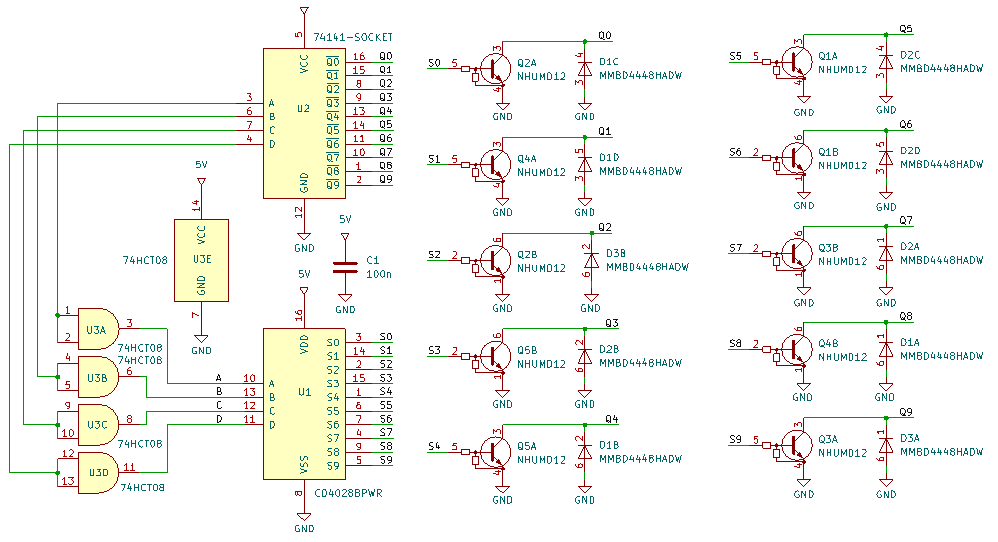

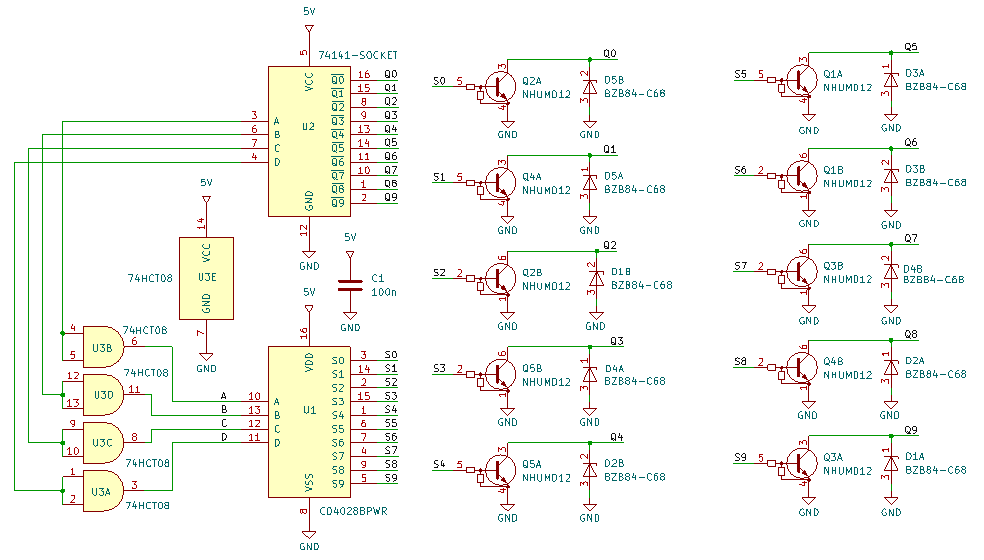

dus die diodes (MMBD4448HADW) vervangen door zener diodes anders kunnen de overige transistors doorslaan!
Bij 'blanking' is kans nog groter!
Ben@
