Ik heb twee Philips Luidsprekerboxen 22RH422 gekocht. Zoals gewoonlijk hebben ze daar de stekkertjes afgeknipt. Twee passende stekkertjes heb ik wel maar die moeten per box wel in fase aangesloten worden daar anders (in gebruik) het stereo effect verdwijnt. Het in fase brengen kan geprobeerd worden met een 1,5 volt batterij, het is mij bekend hoe dat moet. Er blijft echter EEN probleem. De boxen zijn als een fietsdynamo, ik weet niet hoe ik ze voor of achter open kan krijgen zonder ze te beschadigen. Het liefste aan de voorkant zodat ik de grote conus kan zien bewegen met die 1,5 volt batterij. De originele luidsprekersnoertjes zijn ook niet best meer. Was er maar een winkel die ze verkocht, want ik wil alles zoveel mogelijk origineel maken. Wie weet een oplossing voor deze problemen ?

Reageer op dit bericht

366 keer gelezen

Zijn de snoeren aan de boxen niet gemerkt? het kan ook zijn dat de aders verschillend van kleur zijn, de ene zilverkleurig en de andere koperkleurig.
Wat je ook kunt doen is gewoon aansluiten en dan met een stereo test audio bestand testen of de boxen in fase zijn of dat je van 1 box de draden moet verwisselen.
Ik kan je een stereotest mp3 mailen.

Reageer op dit bericht

275 keer gelezen

Bedankt Jeroen, deze oplossing van jou zou ik kunnen proberen. Stuur dat MP3 bestand maar eens zodat ik aan de slag kan. Aan de originele Philips-snoeren is niets te merken, het is een gewone tweelingsnoer met de kenmerkende Philipskleur.

Reageer op dit bericht

261 keer gelezen

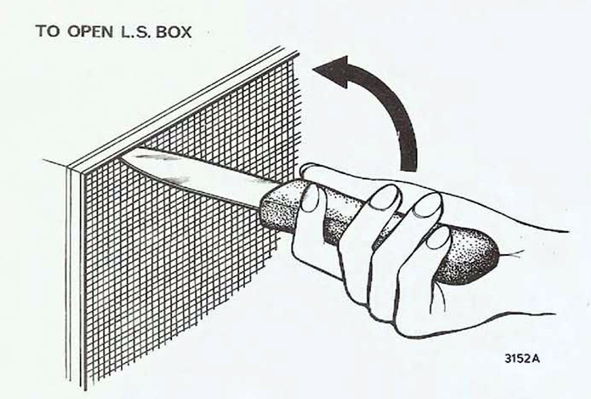

frontjes zitten naar mijn idee met klittenband vast op de 4 hoeken.
voorzichtig met een broodmes los wippen.
succes !

--
Cees PA1DBA

Reageer op dit bericht

262 keer gelezen

Klopt Cees, als niets anders lukt. :-)
Groet, Ben

[image]

Reageer op dit bericht

222 keer gelezen

Een fasetest kan met een batterijtje.
Zet de boxjes in een hoek van 90 graden tegen elkaar. Sluit beide luidsprekers gelijktijdig aan op het batterijtje en doe dat ook waarbij de aders van een van de luidsprekers verwisseld worden. Bij een foute fase klinkt uit de luidsprekers nauwelijks geluid. Bij de juiste fase klinkt de in en schakelklik met een vol geluid.
Dezelfde test kan ook gedaan worden met een kleine beltrafo, bijv. Gebruik daarvoor de aansluiting 3 Volt. Bij een verkeerde fase is er bijna geen geluid

@Jan 1
Het kan nog zijn dat er een katoenen kendraad meegenomen is in een van de aders.
Reageer op dit bericht

Reageer op dit bericht

250 keer gelezen

Kan ook gewoon aansluiten op versterker en dan in MONO, hoor je meteen of het in of uit fase staat.

Reageer op dit bericht

174 keer gelezen

Als je met een felle lamp op het doek schijnt kan je vaak de beweging van de conus zien. Vooral bij zwart doek.

Reageer op dit bericht

232 keer gelezen

Zet de luidsprekers naast elkaar en speel muziek af waar veel laag in zit.
Sluit één luidspreker aan en zet daarna de tweede parallel.
Worden de bassen zwakker, dan staan ze in tegenfase, worden ze sterker, dan staan ze in fase.
Echter, de luidsprekers staan dan onderling in fase, maar het kan best zijn dat ze t.o.v. andere luidsprekers in tegenfase staan.
Dan kun je t.o.v. een andere luidspreker op deze manier de luidsprekers in fase brengen.

Zit er op één van de aders geen ribbeltje? Dat is dan de plus.

Groeten,
Peter

Reageer op dit bericht

226 keer gelezen

Met als die oplossingen (dank aan allen, ook jou Peter) kan ik wel even vooruit. Ik bericht jullie wel even terug hoe ik het opgelost heb.

Reageer op dit bericht

224 keer gelezen

Bij mijn 422 boxen waren de snoeren ook afgeknipt maar stak er nog 3 cm uit de box. Aande isloatie van de aders kan je echter zien dat ze verschillend zijn een ader is voorzien van een
miniscuul klein ribbeltje dat ik zelf als plus aangehouden heb. Succes verder, frits

Reageer op dit bericht

188 keer gelezen

Hoi Frits. Ik ben nog eens heel goed gaan kijken onder mijn verlichte loep en wat zag ik; een plastic ader heeft die zogenaamde ribbeltjes waarover jij het hebt. Verschillende lijntjes die op het plastic lopen rondom de ader. In de lengte dus. Het doek zit muur en muurvast en krijg ik maar niet los en ga het ook niet in de vernieling trekken. Bij mijn Philips 22RH427 boxen daarentegen kon ik het doek wel vrij gemakkelijk los trekken. Ik zal dus net als jou de geribbelde ader als fase aanhouden en die andere als nul. Nu kan ik aan de slag. De stekkertjes die ik heb zijn geen originele Philips stekkertjes, maar zwarte replica's uit de elektronica-winkel welke ik ook op de Philips 22RH427 boxen heb zitten. Daar loste ik met een 1,5 volt batterij het aansluitprobleem op. Alle twee de conussen van de twee boxen liet ik naar voren komen en lette er op waar de plus van de batterij zat. Dat was dus de fase.

Reageer op dit bericht

189 keer gelezen

maar die moeten per box wel in fase aangesloten worden daar anders (in gebruik) het stereo effect verdwijnt.

Het stereo-effect wordt nauwelijks verstoort door tegenfase van de luidsprekers. Tegenfase heeft -zoals al is opgemerkt- een verzwakkend effect op de lage tonen, maar het stereo-effect komt voornamelijk van de hoge tonen.

Hans

--
scoper apestaart quicknet punt nl

Reageer op dit bericht

196 keer gelezen

Het zijn juist die lage tonen die ik beter wil horen dan met een gewone standaard luidspreker zoals die meegeleverd werd met de tuner-versterker Philips 22RH701. Het verschil is goed te horen met de Philips 22RH422 boxen.

Reageer op dit bericht

193 keer gelezen

Welke boxen had je er dan bij?
De RH411?

Er kon in de winkel natuurlijk keuzes gemaakt worden.
Er staat in wat folders 4L boxen,
Kan nog van alles zijn, 401,410,422

Populair was ook de RH423

Even goed, de RH422 is fijn klein boxje wat prima presteert.

Reageer op dit bericht

118 keer gelezen

Maurice; In mijn huiskamer staat de Philips reciever 701 met eerst de bijbehorende boxen. Dit waren wat afmetingen betreft dezelfde als de 22RH422 echter met EEN luidspreker in de kast, zonder kruisje op de box en met een maximum vermogen van 10 Watt. Nadat ik overschakelde op de 22RH422 boxen kreeg ik een veel beter geluid te horen compleet met bastonen. Aan deze boxen zaten ook nog de originele stekkertjes van Philips. Nadat ik dit ervaren had ging ik op zoek naar meer 22RH422 boxen. In de keuken heb ik ook een 701 reciever staan met ook weer de 22RH422 boxen met originele stekkertjes. In het tuinhuisje (mijn muziektempel) heb ik een Akai versterker van 2x 65 Watt met twee Philips 22RH426 boxen en twee 22RH422 boxen er op aangesloten met originele stekkertjes. Op de slaapkamer ook weer een 701 reciever waar ook de 22RH422 boxen op aangesloten moeten worden. Dat zijn de boxen (aansluitproblemen) waarover deze tread gaat.

Reageer op dit bericht

115 keer gelezen

Dan zijn dat denk ik de 22RH410
Deze heeft 1 breedband luidspreker

De 401 is de plastic versie.
Dan zie je de 410 en heeeft 1 luidspreker.
Zie ook verschil in boven en onder rij, de logo's
Hi-Fi hebben meerdere luidsprekers.

[image]

Reageer op dit bericht

126 keer gelezen

Die 10 meter aansluitsnoer heeft een weerstand van 6 Ohm, dus als je daar een luidspreker van 4 Ohm mee aansluit, komt minder dan de helft van het versterkervermogen in de luidsprekers terecht.

Ik heb de 426 in m’n huiskamer hangen en de 423 in m’n werkhoek. De 422 had ik op kantoor maar omdat ik met pensioen ga heb ik die aan een collega gegeven. Zijn lekkere luidsprekerboxen allemaal. En ik heb ook nog de 22AH491 en 492 in gebruik.

Reageer op dit bericht

99 keer gelezen

Die 10 meter aansluitsnoer heeft een weerstand van 6 Ohm, dus als je daar een luidspreker van 4 Ohm mee aansluit, komt minder dan de helft van het versterkervermogen in de luidsprekers terecht.

Ik heb de 426 in m’n huiskamer hangen en de 423 in m’n werkhoek. De 422 had ik op kantoor maar omdat ik met pensioen ga heb ik die aan een collega gegeven. Zijn lekkere luidsprekerboxen allemaal. En ik heb ook nog de 22AH491 en 492 in gebruik.

De weerstand van koperdraad is ca 1/60 Ohm per meter bij 1mm2. Bij 0,5mm2 is dat het dubbele dus ca 1/30 Ohm per meter. Heen en terug is 20 meter. De totale weerstand is dan x20, dus 20/30= 0,66 Ohm. Valt dus nog wel mee met die verliezen.....

Reageer op dit bericht

88 keer gelezen

Die 10 meter aansluitsnoer heeft een weerstand van 6 Ohm, dus als je daar een luidspreker van 4 Ohm mee aansluit, komt minder dan de helft van het versterkervermogen in de luidsprekers terecht.

Ik heb de 426 in m’n huiskamer hangen en de 423 in m’n werkhoek. De 422 had ik op kantoor maar omdat ik met pensioen ga heb ik die aan een collega gegeven. Zijn lekkere luidsprekerboxen allemaal. En ik heb ook nog de 22AH491 en 492 in gebruik.

De weerstand van koperdraad is ca 1/60 Ohm per meter bij 1mm2. Bij 0,5mm2 is dat het dubbele dus ca 1/30 Ohm per meter. Heen en terug is 20 meter. De totale weerstand is dan x20, dus 20/30= 0,66 Ohm. Valt dus nog wel mee met die verliezen.....

Mijn excuses. Ik heb het nog met mijn andere ohmmeter opgemeten en het klopt helemaal zoals jij het zegt.
Wat ik vanmorgen schreef is niet correct!

Reageer op dit bericht

77 keer gelezen

Op de technische school leerden ze ons deze formule; R= L x Ro : Q. Weerstand van de draad is Lengte x soortelijke weerstand (Ro) van (meestal) koper (0.0175) gedeeld door de draaddoorsnede in kwadraat mm. Dat was in de jaren 60. Vandaag de dag gebruikt men andere letters in de formule die overigens precies hetzelfde gebleven is.

Reageer op dit bericht

75 keer gelezen

Deze boxjes zitten met een 8-tal schroefjes aan de achterzijde vast. Speaker op de voorkant leggen (kant met het doek op tafel leggen), schroefjes los en je kunt vervolgens de houten omkasting naar boven loshalen. De ribbel op één van de aders geeft inderdaad de polariteit aan.

https://www.radiomuseum.org/images/radio/philips_belgium/super_compact_full_range_2339397.jpg

Reageer op dit bericht

178 keer gelezen

Hoi pieter

Na jou bijdrage dit filmpje nog gevonden op youtube

Is voor de 22rh422 hetzelfde principe

https://m.youtube.com/watch?v=V9Rju1gREMY

Gr, johan

Reageer op dit bericht

147 keer gelezen

Bedankt Johan.

Reageer op dit bericht

104 keer gelezen

Dank je Pieter.

Reageer op dit bericht

107 keer gelezen

De stekkertjes zijn succesvol aangesloten op de luidsprekerdraden. Het geluid uit de boxen is overweldigend. Loepzuiver met veel bassen. Precies wat ik wilde hebben. Deze boxen spelen ook nog eens flink harder dan de originele vierkante boxen met EEN luidspreker. Ook tijdens het uitpolen met een klein batterij'tje van 1,5 volt gaven ze een flink gekraak. De gevoeligheid van de boxen is waarschijnlijk gewoon groot. De Philips 701 reciever levert 2x 10 Watt muziekvermogen (2x 7 Watt sinus). Als je de set hoort spelen lijkt het wel 2x 25 Watt muziekvermogen. Net of er veel grotere luidsprekers aan het spelen zijn. Ongelooflijk !
