RegistrerenHulp bij verklaring IC FCH 131 (Algemeen)
door FredDijksman
, 18-04-2025, 10:38 (1 dag en 3 uur geleden)
Ik ben bezig met een platenspeler van B&O een Beogram 4000.
Er waren verschillende storingen maar die zijn inmiddels opgelost maar ik worstel nog met een probleem dat de armlift niet wil zakken als de naald op de juiste plek is aangekomen.

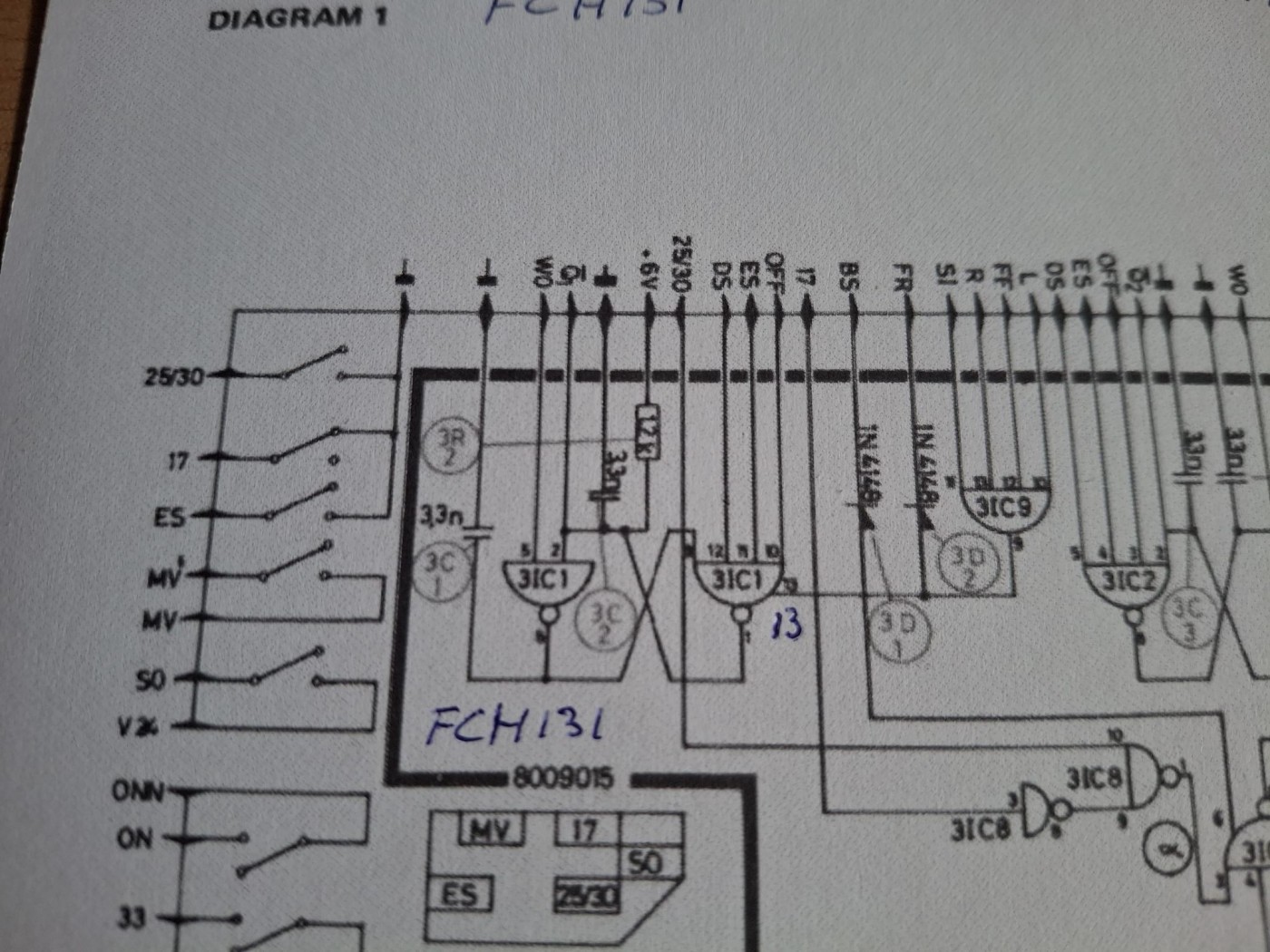

Het circuit dat die regelt bestaat uit de IC's FCY101 en de FCH131.
Mijn vraag gaat over de FCH131 (IC1 op het schema)daar komt een symbool in voor NAND/NOR dual gate elke gate heeft 4 ingangen maar er zijn ook nog 2 ingangen aan de zijkant de E poorten.
Waarvoor dienen die E poorten en hoe werkt dat precies?
![[image]](images/uploaded/2025041808375268020f606addd.jpg)
Hulp bij verklaring IC FCH 131
door Goldline , Oranjedorp, 18-04-2025, 10:55 (1 dag en 3 uur geleden) @ FredDijksman
Gewijzigd door Goldline, 18-04-2025, 11:04

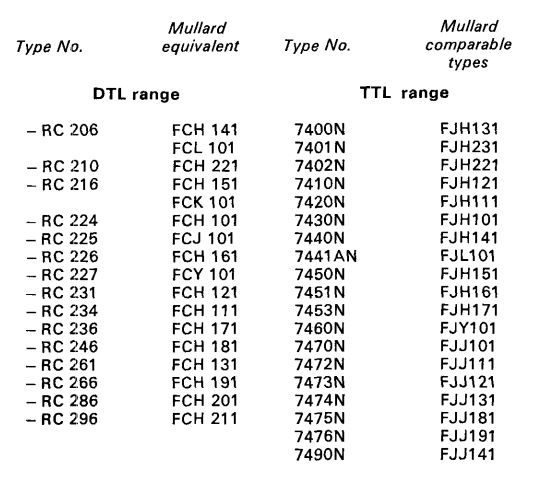

Enable , Als die hoog wordt het IC "wakker".
zie 7472 TTL datasheet dat is de equivalent.
![[image]](images/uploaded/20250418090443680215abb9f98.jpg)
--
Cees PA1DBA
Hulp bij verklaring IC FCH 131
door FredDijksman , 18-04-2025, 11:06 (1 dag en 3 uur geleden) @ Goldline
Dank voor je reactie betekend dat dat als E hoog is dat hij dan pas kijkt en reageert op de ingangen?
Hulp bij verklaring IC FCH 131
door henk vdb , Breda, 18-04-2025, 13:24 (1 dag en 1 uur geleden) @ Goldline
Gewijzigd door henk vdb, 18-04-2025, 13:25
zie 7472 TTL datasheet dat is de equivalent.
7472 is een TTL JK-flipflop, FCH131 is een DTL Dual 4-input NAND gate (with RC).
Dus 7472 is ZEKER geen equivalent.
In je overzicht horen de linker twee kolommen bij elkaar en de rechter twee. Niet de middelste twee.
Zie hier voor de FCH131:
Hulp bij verklaring IC FCH 131
door Goldline , Oranjedorp, 18-04-2025, 14:42 (23 uur en 49 minuten geleden) @ henk vdb
duidelijk Henk, bedankt!
--
Cees PA1DBA
Hulp bij verklaring IC FCH 131
door WalterH , Den Haag, 18-04-2025, 18:02 (20 uur en 29 minuten geleden) @ FredDijksman
Een datasets voor de FCH131 is te vinden via https://www.haje.nl/pub/pdf/electronica/halfgeleiders/fch131.pdf
--
W. Heemskerk
Hulp bij verklaring IC FCH 131
door verbeek , Zutphen, 18-04-2025, 19:30 (19 uur en 1 minuten geleden) @ FredDijksman
Gewijzigd door verbeek, 18-04-2025, 19:56
De E staat voor expandable, dwz uitbreidbaar. In de TTL-serie heb je de 7450, 52, 53 enz. als expandable gates, waar het aantal ingangen uitgebreid kunnen worden met expanders, de 7460, 61, 62.
De werking is simpel, een 4 voudige NAND poort kun je uitbreiden met meerdere ingangen naar wens.
Ook die expanders zijn weer verder uit te breiden...expandable expanders
Gr. Paul
p.s. In jouw geval is de FCH131 de expandable gate, en de FCY101 de expander.
Hulp bij verklaring IC FCH 131
door FredDijksman , 18-04-2025, 19:49 (18 uur en 42 minuten geleden) @ verbeek
Dank voor de info nu is het me duidelijk.
Gr
Fred
