Philips FM14

[image]

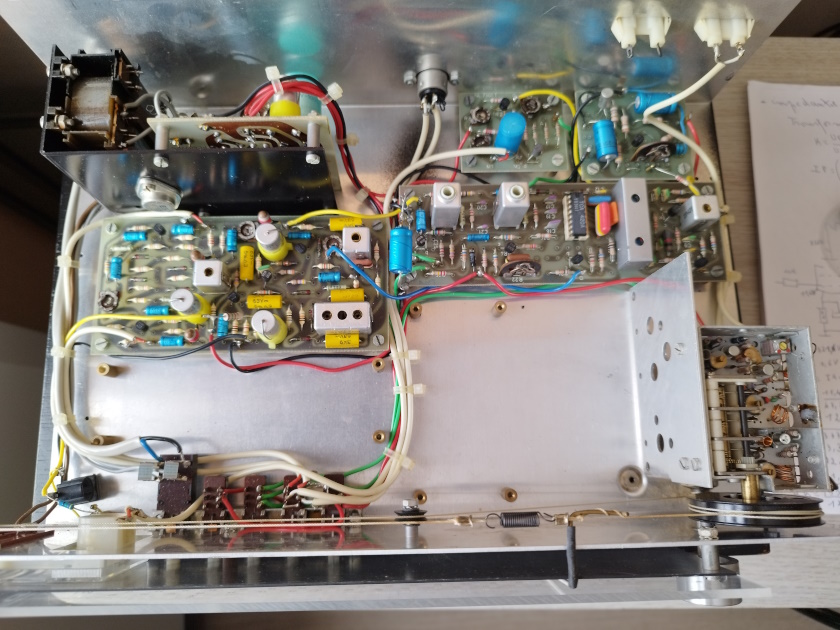

Hallo,

Bij het openmaken van de FM14 is het eerste wat mij opvalt dat er geen AM afstemmer in zit voor de MG en toch een toets voorzien "MG" op het front.

Het tweede wat opvalt is dat het FM MF met een TCA420 is uitgevoerd wat in de schema's dat ik
gevonden heb niet het geval is.

Mijn vraag is nu:
-zou het kunnen dat er een versie was van de FM14 met enkel een FM afstemmer ?
-wie kan mij helpen aan het schema van de versie met de TCA420 ik vind enkel het schema
van de transistor versie.

Vriendelijke groeten
Frans,

Reageer op dit bericht

367 keer gelezen

Staat er op die MF ook nog een eigen nummer? Zou 4 cijfers of NL met 4 cijfers kunnen zijn. Bouwpakketten zoals dit waren vaak modulair, dus je kon zelf dingen weglaten. Bovendien kon Philips ook andere modules leveren volgens de stand der techniek.

Reageer op dit bericht

276 keer gelezen

Maarten , op de onderkant van de MF print staat NL7301PF , misschien zijn we daar een
eind verder mee.

Frans,

Reageer op dit bericht

235 keer gelezen

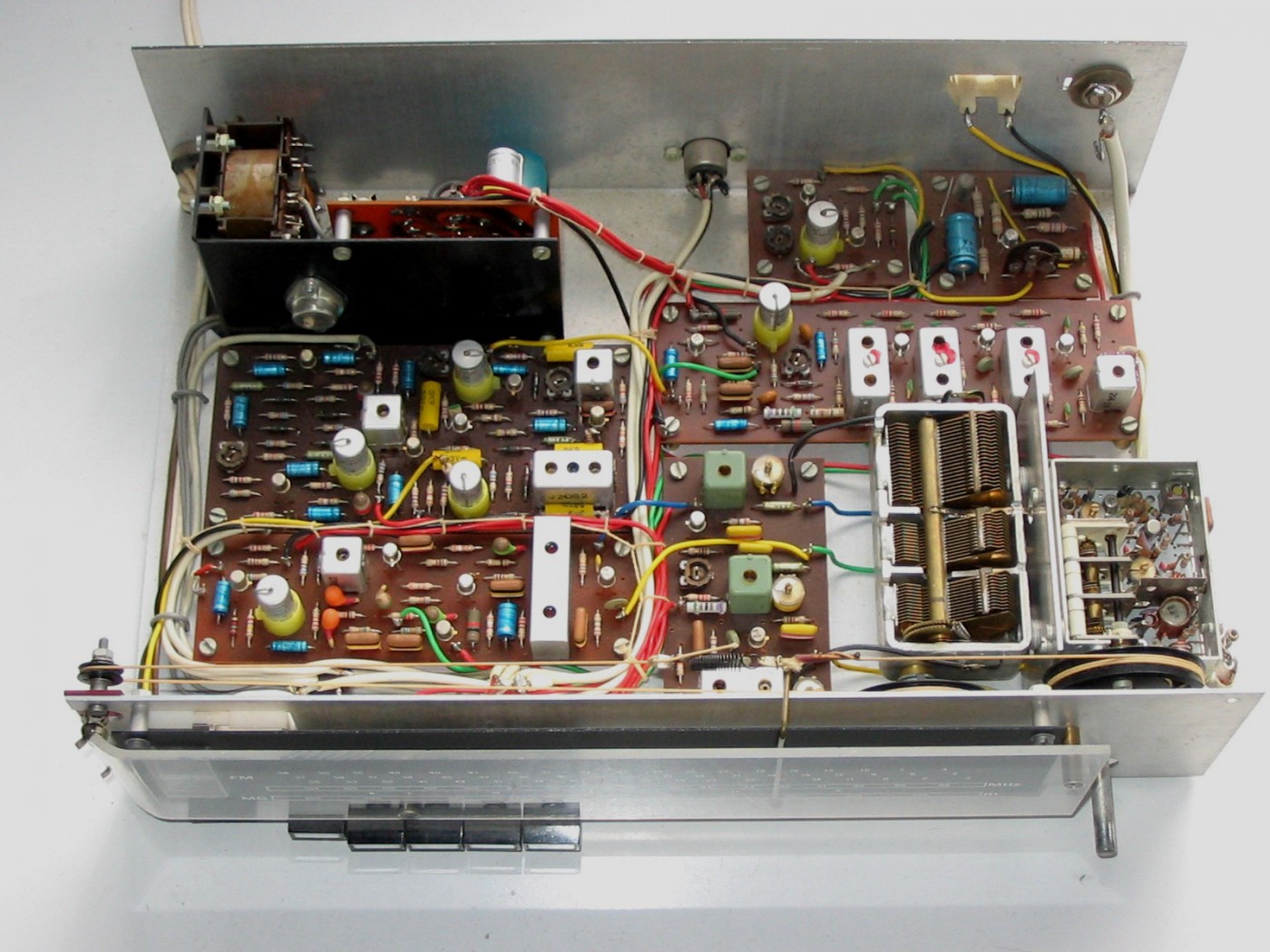

Het is een kit dat uit diverse onderdelen bestaat. Het AM deel was apart aan te schaffen. De FM IF unit met TCA420 is kennelijk een recentere uitvoering:
[image]

Plaatje hierboven heeft de AM componenten en de originele uitvoering van de IF strip.

Tjerk

Reageer op dit bericht

274 keer gelezen

Inderdaad het schema van deze uitvoering met AM afstemmer is zonder probleem te vinden.

Frans,

Reageer op dit bericht

221 keer gelezen

Inderdaad Tjerk. Zo had ik hem ook. Je kon "gewoon wat weglaten danwel bij bouwen".

Juul

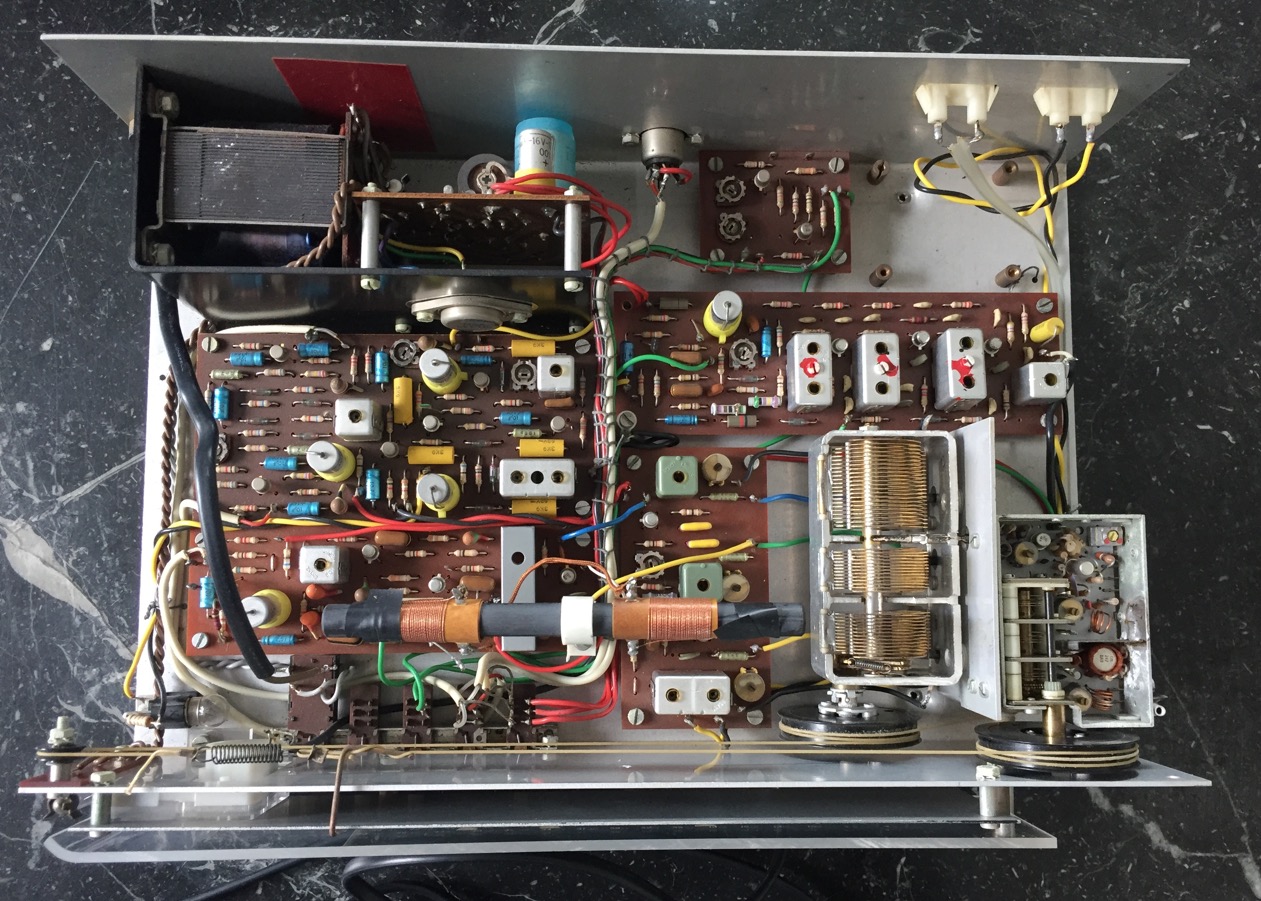

Dit was de mijne. Ik kreeg de onderdelen van Philips in Eindhoven tijdens een repo voor ons radio hobby programma.

[image]

Reageer op dit bericht

225 keer gelezen

Ha dat is zelfs een uitvoering met een ferriet antenne , nog niet tegen gekomen.

Mvg
Frans,

Reageer op dit bericht

155 keer gelezen

Op je foto zien we het volgende:

Linksboven: voeding (bouwpakket NL7227)
Daaronder: stereodecoder (bouwpakket R6823)
Rechtsonder: HF-unit (Bouwpakket NL7301F; FM ontvanger)
Daarboven: MF-print (eveneens bouwpakket NL7301F; FM ontvanger)

Er is GEEN AM ontvangdeel aanwezig.

De NL7301F is de nieuwere opvolger van het R6701F FM ontvanger bouwpakket.

De twee kleinere printjes rechtsboven:

Links: afstemindicatormeter aanstuurprintje.
Rechts: Stille afstemming (door middel van bouwpakket H6715; elektronische schakelaar).

Gezien alle printen in jouw versie epoxy exemplaren zijn heb je een vrij "late" versie,
op de foto van PE9ZZ zijn alle printen nog pertinax, dat is een oudere versie.

Reageer op dit bericht

219 keer gelezen

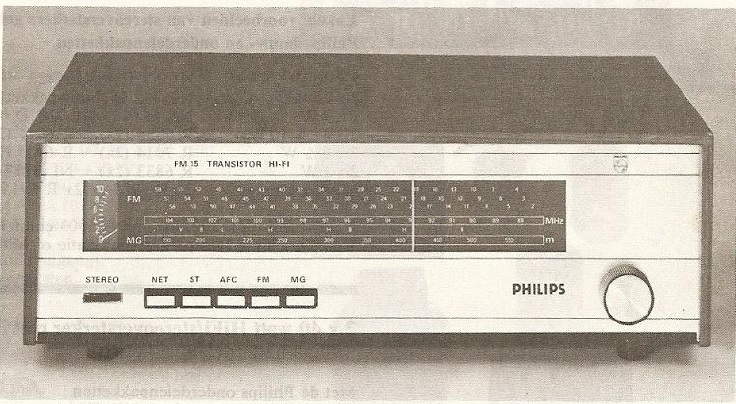

Frans,
Heb jij niet de FM-15?

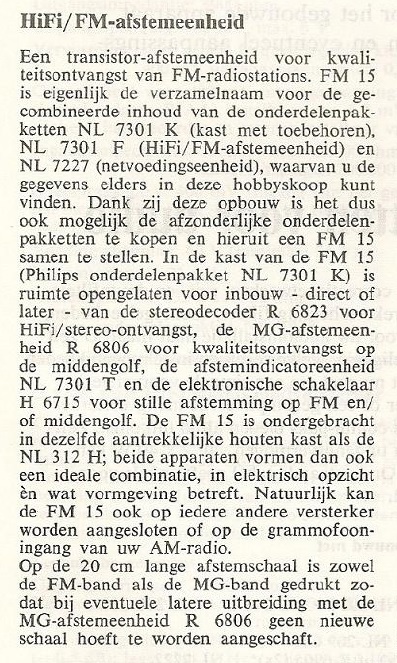

Zie HobbySkoop nr9
[image]

Reageer op dit bericht

201 keer gelezen

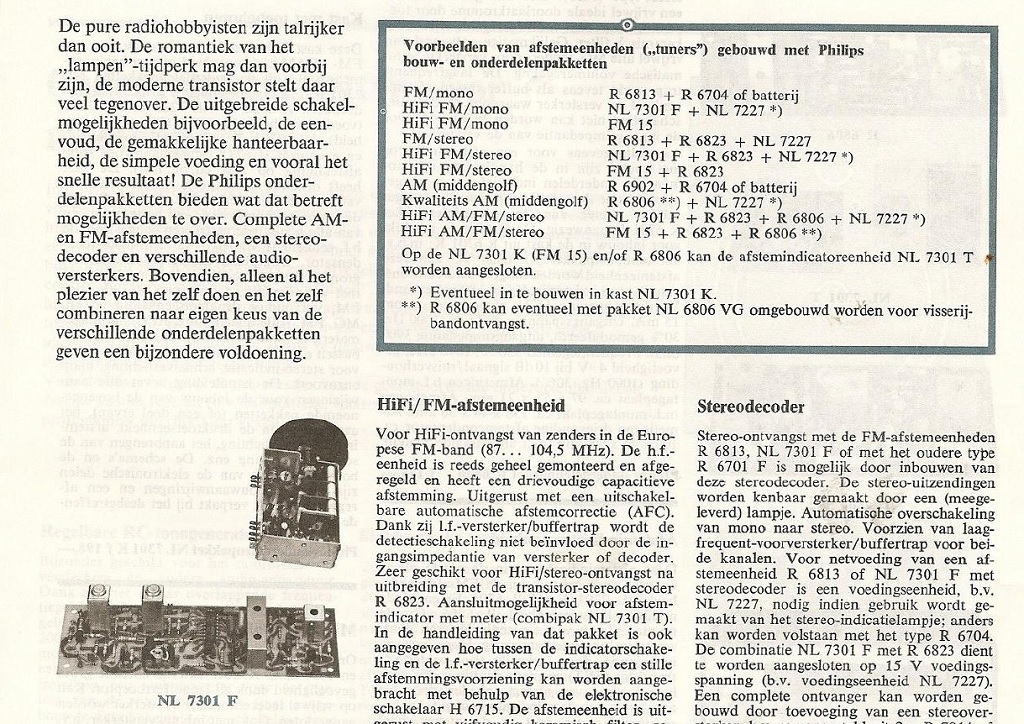

[image]
[image]

Reageer op dit bericht

196 keer gelezen

Schema FM15(pdf) Met dus die NL-7301

Website vansteenonline.nl

Reageer op dit bericht

196 keer gelezen

Maurice bedankt voor het schema , zou dat dan een FM15 zijn in kast van een FM14?

Mvg
Frans,

Reageer op dit bericht

163 keer gelezen

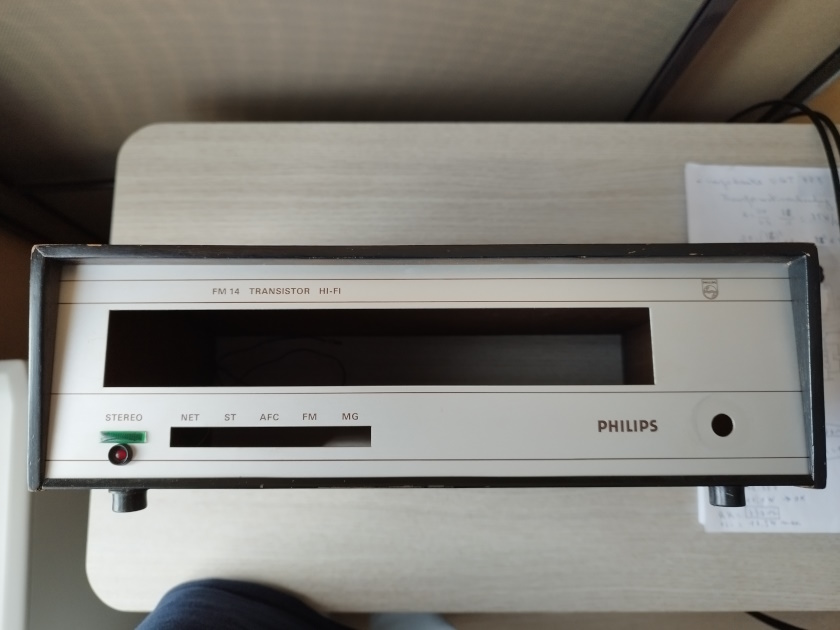

[image]

Op het frontpaneel staat wel degelijk FM14.

Mvg
Frans,

Reageer op dit bericht

135 keer gelezen

Ja kan, mogelijk nog kast in de aanbieding destijds.

Bekijk of je de set van de 15 er in hebt zitten of een combinatie 14-15
[image]

Reageer op dit bericht

143 keer gelezen

Is inderdaad een combinatie van de FM14 en de FM15.

-voeding = FM14
-stereodecoder = FM14
-Stille afstemming = FM14
-afstemindicator = FM15
-FM MF = FM15

Mvg
Frans,

Reageer op dit bericht

129 keer gelezen

Toch nog een vraagje,

De HF afstemeenheid zou daar een schema van te vinden zijn?
In de schema's word nergens een type nummer op gegeven.

Mvg
Frans,

Reageer op dit bericht

128 keer gelezen

Frans,

Ik had hele website er bij gezet met de rest van de schema;s

Bij deze de directe link naar debouwpakketten lijst

Oh nee die NL 7301F (want dat is denk ik welke je bedoeld , staat er niet bij.

Staat genoemd in NL 7301K deel

Reageer op dit bericht

123 keer gelezen

Hier deze heeft zowaar ook nog enkele pakketten,
Misschien ook wel een schema.

In de Philips bladen staan nooit die bouw schema;'s hooguit een blok schema.

Reageer op dit bericht

121 keer gelezen

Oké Maurice ik heb in de twee link's alles kunnen terug vinden wat ik nodig heb.

Allen bedankt voor de bijdrage ,

Mvg
Frans,

Reageer op dit bericht

112 keer gelezen

Ik kan de HF unit (FM frontend) ook nergens vinden. Dit moet iets zijn gebaseerd op wat ook in de Philips toestellen van die tijd werd gebruikt. Antennekring, BF200 ofzo, tweede RF kring, LO en mixer (BF494 oid). Met goeie foto's van boven- en onderkant is dit wel te reverse engineeren.

De NL7313 heeft varicap tuning, de FM14/5 een drievoudige afstem-C. Dat is ongebruikelijk want die werd in die tijd niet toegepast. Voorzover ik weet...

Edit: 22RH691 heeft een drievoudige varco maar ook geraniumtorren. Die zouden in de FM14/5 ook kunnen zitten. Er zit een AF102 in en die heeft een TO-7 behuizing, ongeveer even groot als een TO-5.

Tjerk

Reageer op dit bericht

125 keer gelezen

Ik kan de HF unit (FM frontend) ook nergens vinden.

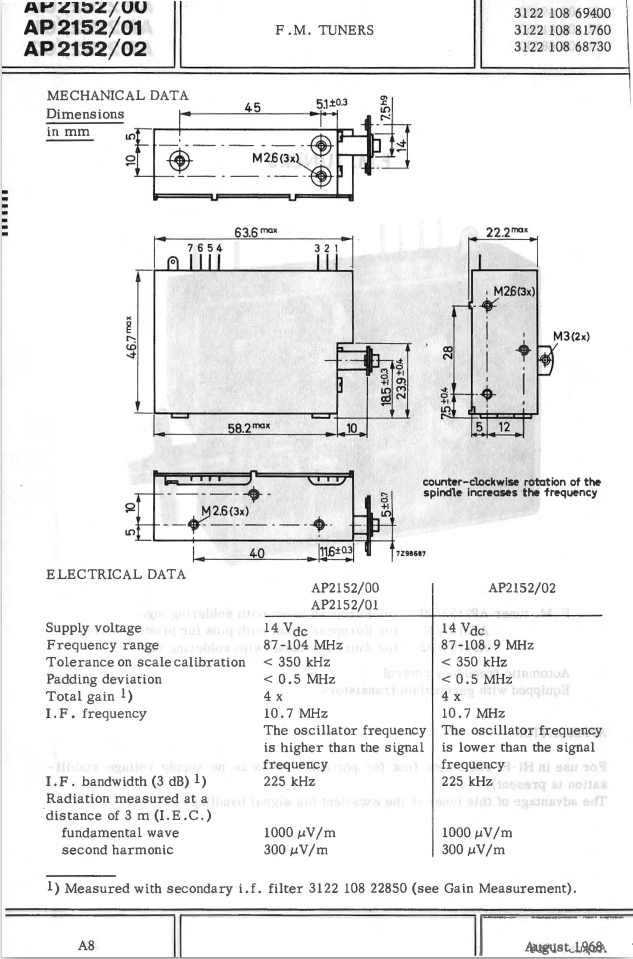

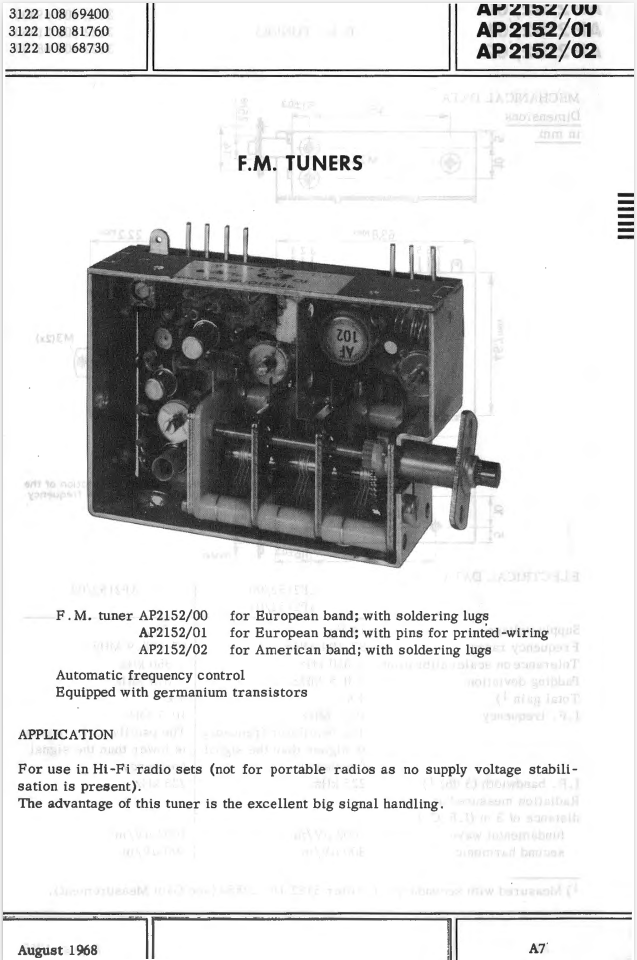

Waarschijnlijk is het één van deze 3 (in het bijzonder de /00 versie = European band (tot 104Mhz, dat komt overeen met de schaalplaat); with "soldering lugs"):

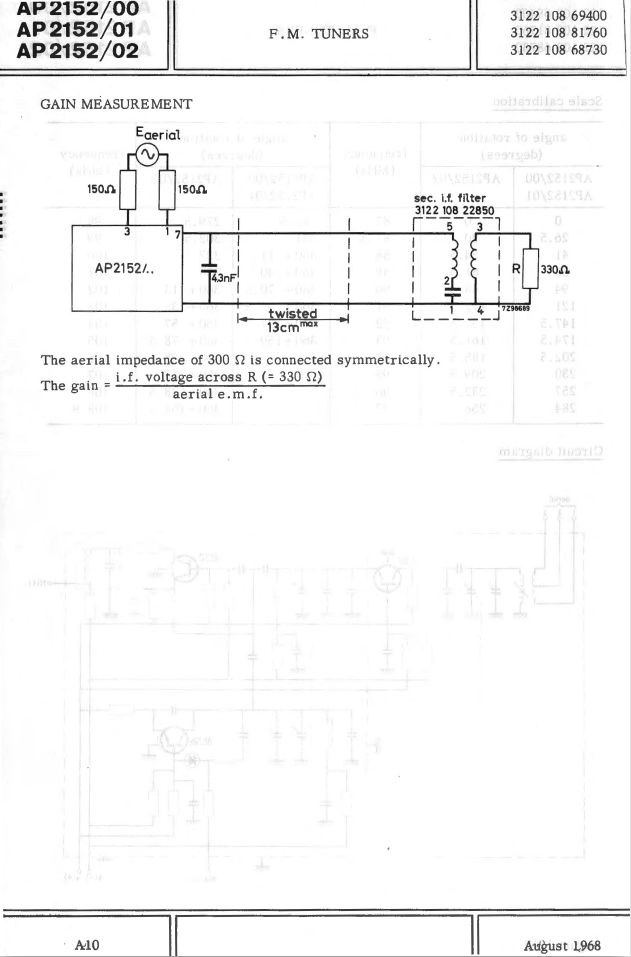

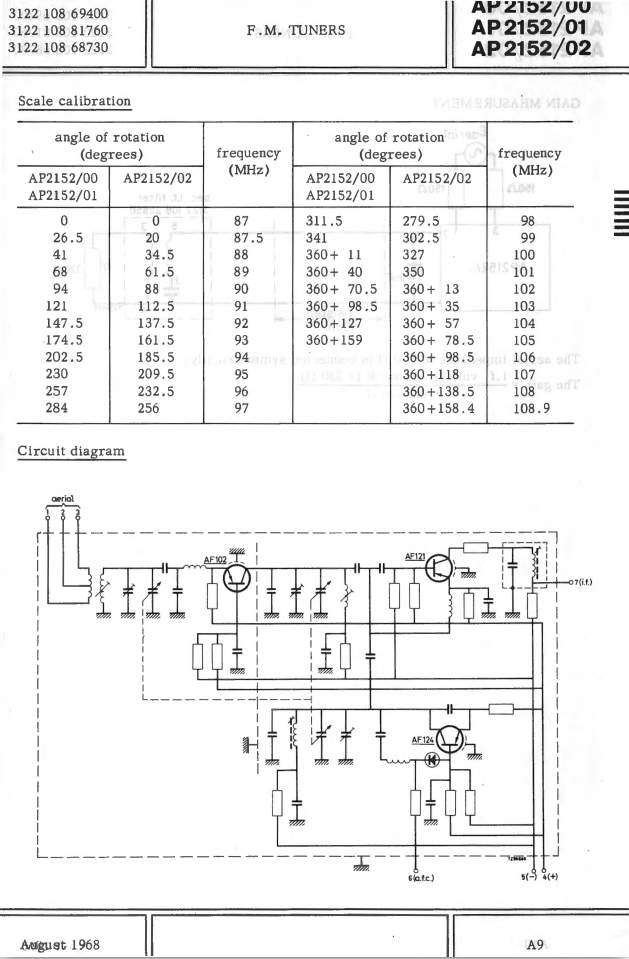

[image]

De /02 versie gaat tot 108Mhz maar deze zal het niet zijn, de schaal gaat tot 104Mhz zoals bij de /00.

Reageer op dit bericht

117 keer gelezen

Uit welk Philips databoek is dit? Er zijn nogal wat. Het lijkt wel de goede te zijn.

Tjerk

Reageer op dit bericht

105 keer gelezen

Groene reeks (Components and Materials) Part 3 Januari 1969. De latere versie boeken staat deze niet meer in.

Reageer op dit bericht

108 keer gelezen

Hee, mijn unicode thumbs up emoji was weg!

Tjerk

Reageer op dit bericht

92 keer gelezen

De info van Henk komt dit Philips data boek

[image]

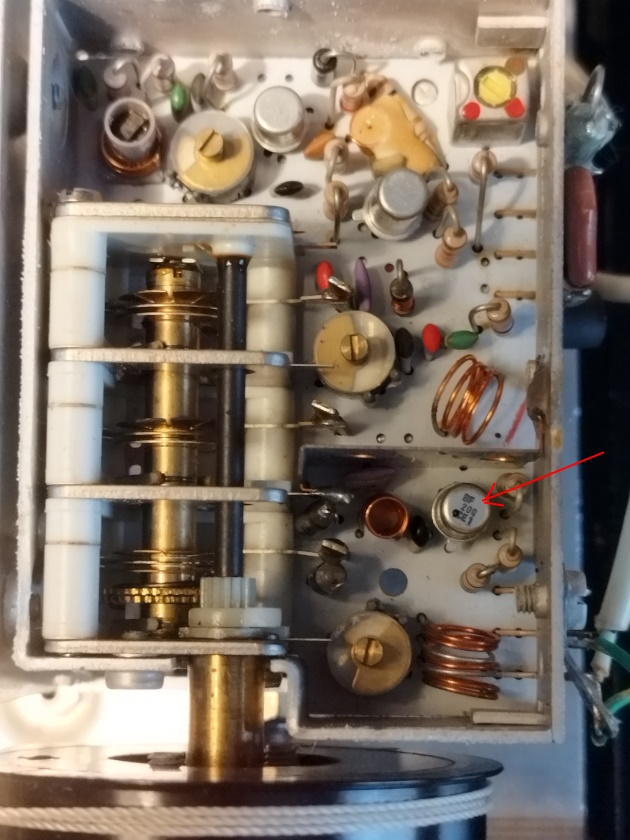

Jullie waren me net voor met de info over de HF unit , omdat ik ook niets terug vond over de
afstem unit heb ik hem losgemaakt uit het toestel en de volgende nummers gevonden

-3122 108 69401
-PL263

Aan de hand van deze nummers heb ik ook de data terug gevonden in het Philips databoek.

Met het enige verschil dat het nummer van de unit eindigt op "401" en in het data boek op "400"
Zou dat misschien te maken hebben dat er bij mij een BF200 in zit i.p.v. een AF102.

[image]

Mvg
Frans,

Reageer op dit bericht

101 keer gelezen

Komt dus van Philips Leuven.

Kan goed dat dat laatste cijfertje de wijziging van de transistor aangeeft.

Reageer op dit bericht

89 keer gelezen

Het laatste cijfer (puntnummer) geeft de revisie aan, maar revisie 0 is minder waarschijnlijk in het 12NC systeem (in tegenstelling tot in het oude codesysteem, geeft een 0 doorgaans aan dat het puntnummer er niet toe doet). Dus ik vraag me af of de tuner ooit daadwerkelijk geleverd is met een AF102 en zo ja of dit wel door het puntnummer wordt aangegeven.

Misschien alleen door de productiedatum, in jouw geval week 26 van 1973.

Reageer op dit bericht
