Philips MCi500/H12 (Toestel of techniek)

door henk vdb , Breda, 07-06-2025, 23:23 (2 uur en 54 minuten geleden) @ maarten van dijk
Gewijzigd door henk vdb, 07-06-2025, 23:46

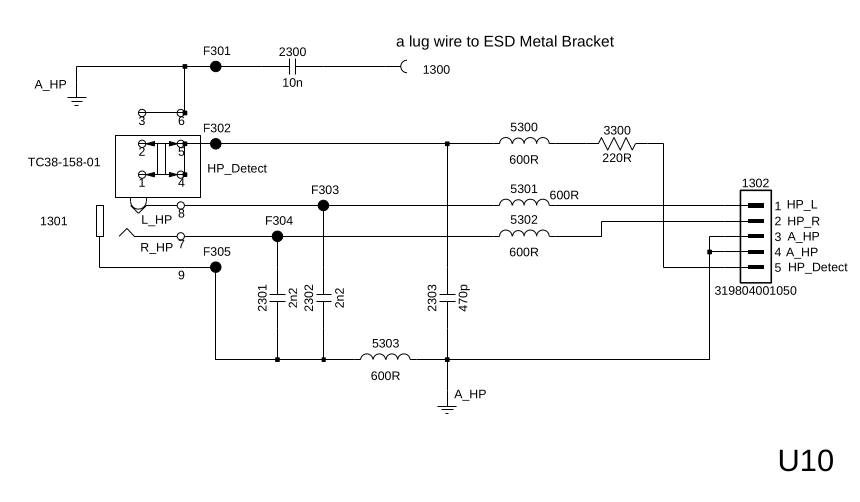

Schemadeel van het printje waar de headphone connector op zit:

Als er een koptelefoonplug aangesloten is is pin 5 van plug 1302 via 220R en spoeltje met massa verbonden. De eindversterkers worden dan uitgeschakelt. Is er geen koptelefoonplug aangesloten dan is pin 5 van plug 1302 open en de eindversterker IC's zijn dan ingeschakelt (*).Als je plug 1302 losneemt zouden de luidsprekers moeten werken, zoniet dan verder zoeken rond de eindversterker IC's. Voedingsspanningen?
Werken de luidspreker WEL met losgenomen plug 1302 dan de schakelaar op dit printje controleren op werking.

Het is hier inderdaad zo dat de luidsprekeruitgangen op een brug aangesloten zijn, dus er mag geen enkele luidsprekeraansluiting met massa verbonden zijn.

(*)Het wordt me overigens niet duidelijk uit het schema of een aangesloten koptelefoon ECHT de luidsprekerversterkers uitschakelt of dat deze versterkers in een "mute" stand komen, het signaal van pin 5 van plug 1302 gaat namelijk naar de microprocessor, dus de software bepaalt wat er exact gebeurt.
