TBA900

Nu het er op lijkt dat er weer wat leven in een N1702 recorder zit kom ik een ander probleempje tegen.
In 1 van de modules U533 (U513E) zit een TBA900 welke zeer waarschijnlijk stuk is.
Heeft iemand dit ic ergens in de voorraad of de complete module?
Ik hoor graag iets.

Met vriendelijke groet. Dirk

Reageer op dit bericht

329 keer gelezen

Hoeft niet meer.
Vond er nog een op een sloopchassis.
Er vanuitgaande dat deze goed is moet ik verder zoeken, dit loste het probleem niet op.

Reageer op dit bericht

267 keer gelezen

Probleem gevonden.
Bleek een normaal electrolietje te zijn met een sluiting.
Met 63 volt werkspanning verwacht je zoiets niet direct in een laagspannings schakeling.
Het ic werd dan ook behoorlijk heet, na vervanging stukken minder.
Het doosje waar de module in zit is wel ruim voorzien van gaten.
Zou er van dit soort schakelingen ergens een schema bestaan?
En werden ze vroeger terug gestuurd naar een service centrum?
Het zou hier moeten gaan om U513E referentie.
Op het blikje stond helaas geen aanduiding (meer).
Ik zag in de supplementen dat er een paar keer wat gewijzigd was, van 533 naar 513 en weer terug naar 533.
Zoek de verschillen.
[image]
De linkse komt uit een N1702, het electrolietje linksonder is weer vervangen door een weerstandje, was een probeersel.
Het kapotte exemplaar zat linksboven het kleine rode streepje.
Deze module heeft dan weer wel vergulde contacten, de andere twee gewoon vertind.

Dirk

Reageer op dit bericht

174 keer gelezen

Probleem gevonden.
Bleek een normaal electrolietje te zijn met een sluiting.
Met 63 volt werkspanning verwacht je zoiets niet direct in een laagspannings schakeling.

De waarde kan ook gekozen zijn om een kleinere lekstroom te hebben.

Reageer op dit bericht

178 keer gelezen

Dirk,

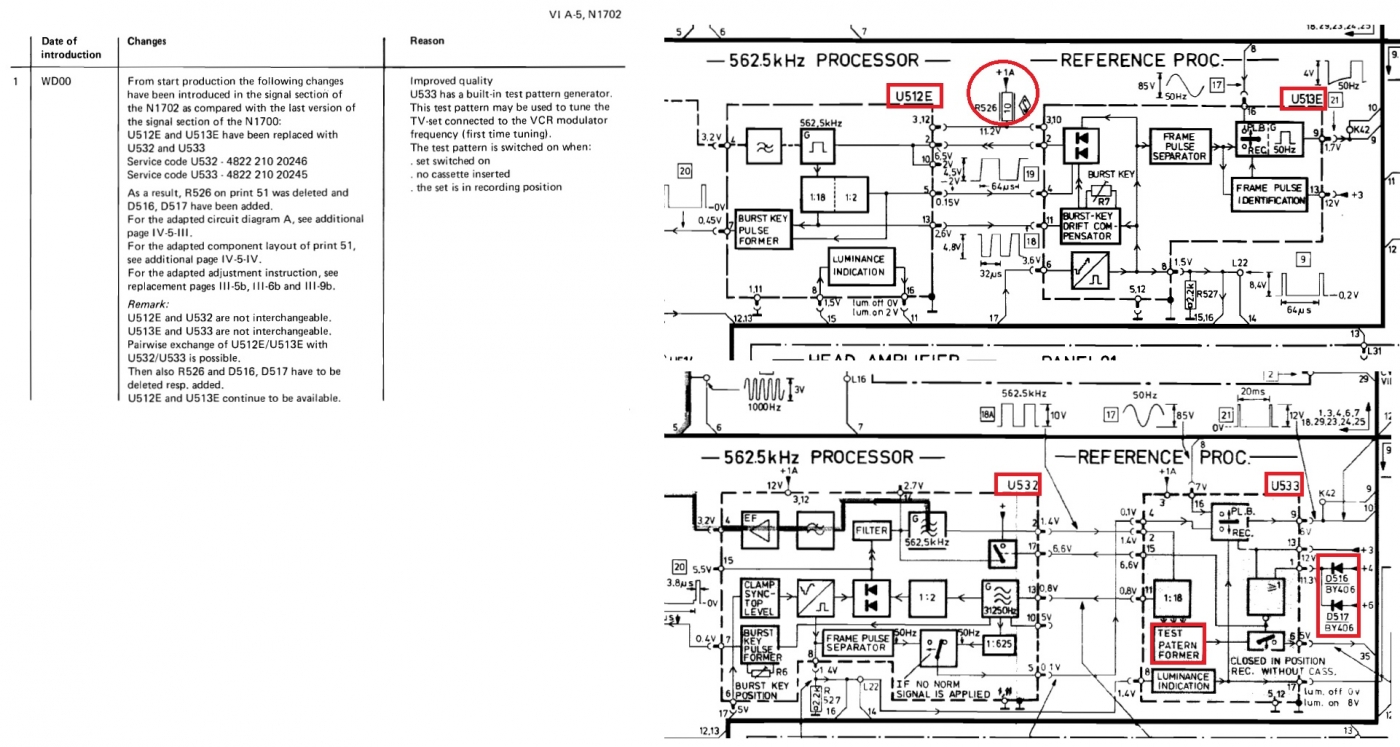

Of je met de U513 of U533 goed zit is te herkennen aan Weerstand R526 (10 Ohm) en 2 dioden
D516 D517

Als R526 er niet zit maar wel de 2 dioden aan pin 13 U533 op Print 51
weet je dat er een U533 in moet zitten.

Zit R526 van 10 Ohm op paneel 51 , aan pin 3, 10 U513 weet je dat de 513 en 512 er in moeten.

U523 en U533 is met name voor de N1702 bedoeld.

U533 heeft een testbeeld generator.
[image]

Reageer op dit bericht

154 keer gelezen

Ik was eerst op het verkeerde been gezet doordat de printplaat de andere typenummers geeft.
De twee genoemde diodes hebben er aan het soldeerwerk te zien nooit in gezeten.
Ik denk dat ze er bij de productie ook wel eens een punthoofd van kregen van al die wijzigingen
De TBA900 ging later uit productie, en toen was blijkbaar U532 en U533 met een andere opzet meer betrouwbaar.
Toch wel apart dat de vermoedelijke U513E in dit toestel iets anders in elkaar zit dan de twee exemplaren uit een N1500 en een N1700.
Vandaar ook mijn vraag of er ook gegevensbladen zijn waar de opbouw van deze modules.
Of kwamen die niet verder dan de ontwerpafdeling?

Dirk.

Reageer op dit bericht

144 keer gelezen

Ik heb ze niet.
Werden ook niet uitgedeeld in de service bladen.
Werd van uit gegaan dat de modules niet werden gerepareerd.

De hele reden van modules is de snelle reparatie en dus kosten aan de klant.

Heb me nooit zo verdiept in de materie.
Ook door destijds totale gebrek aan manuals was ik al blij dat ik ze zonder aan de gang kreeg.

Tot nu toe werken mijn N1700 en 1702.
Heb nog defecte staan, maar bedoeld om huidige aan de gang te houden.

Inmiddels wel de service manuals in een map zitten, maar bevat geen details modules.

De N1502 extra daar is de video kop ook uit.
Weet nog een N1500 hier te staan, staat geheel achteraan in de kelder, hopelijk
zit daar nog kop in. Maar dat wordt graven.
Kleine kans
Want ik denk dat die nog uit de stapel schroot komt ontvangen in 2002.
Daar waren alle videokoppen uit en kreeg los een doosje kopen.
Wat daar heel aan was zit in werkende recorders.
Geloof nog 1 redelijke N1700 kop nog in dat doosje, rest is schroot koppen.
Tja ik bewaar dat. :-D
Hopen ooit op slimme oplossing.

Bv ga ik eens zien of ik zo'n kopje kan los weken.

Reageer op dit bericht

142 keer gelezen

Dat soort units zaten ook in andere apparaten zoals K9 KTV.
Wij repareerden altijd de unit zelf omdat deze erg duur waren.
Dus voordeel klant met vervangen unit is maar betrekkelijk.

Reageer op dit bericht

131 keer gelezen

TV met modules hebben we nooit interessant gevonden. Hooguit, bij een nieuwe serie, om snel even een fout te localiseren met een module uit een voorraad toestel. Als je dan snel wil repareren heb je binnen een paar jaar een magazijn vol met modules, waarvan een groot aantal later gewoon als overcompleet moet worden afgeschreven. Grundig, inclusief diagnose adapter, Philips K30 etc,, Siemens e.v.a.
We hebben ze destijds allemaal gerepareerd op componenten niveau. Meestal was een toestel dan een dag later weer bij de klant. Dat lukt niet eens als een module niet op voorraad is.

Reageer op dit bericht

106 keer gelezen

Precies zo deed ik het ook.
Soms met vergelijkings metingen tussen foute en goede unit.
