Rock-ola eindtrap oscilleert na vervangen torren

Via via kreeg ik de vraag of ik een Rock-ola 459 Jukebox wilde repareren.
De zekeringen van de 65 VDC sneuvelden. geen geluid, wel alle functies van selectie beschikbaar.
Eindtrap mee naar huis genomen (de hele kast is wat groot en zwaar) en opengemaakt. De hele jukebox is modulair, de eindtrap ook. Gedemonteerd. 2N3055 sluiting. Stuurprint zonder eindtrap aan 65V. Laat zich keurig afreglen op instelpunt midden. Gekoppeld aan eindtrap: ruststroom keurig volgens spec in te stellen. E.e.a. samengebouwd, getest met aangesloten luidsprekers en werkt.
Teruggebouwd in jukebox: zekering weer defect.
Lang verhaal kort: een slechte soldeerverbinding bleek de oorzaak. Volstrekt onzichtbaar en ook niet met kaltespray of fohn te traceren. Toevallig gevonden met dank aan de 2-kanaalsscoop.
Voordat ik dat doorhad waren we ook een paar stuurtraptransistoren verder. Deze vervangen door BD139, TIP41C en TIP42C.
Nu werkt het weer, maar.............
de eindtrap oscilleert laat scoop zien. Vervorming en onvoldoende vermogen zijn het hoorbaar resultaat.
Moderne transistoren gaan natuurlijk veel hoger in f dan het oude spul uit jaren '70.
Vraag: wat is de meest effectieve aanpak, m.a.w. wat voor C zet ik op welke plek om dit te smoren?

Groet, Gertjan

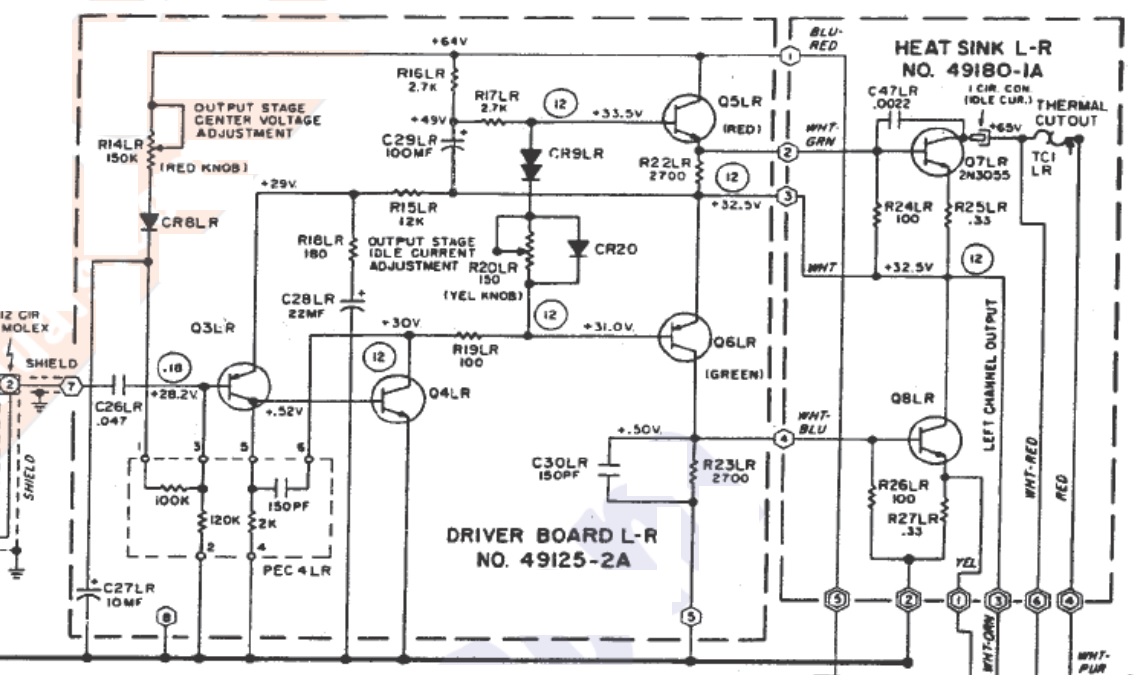

[image]

Reageer op dit bericht

213 keer gelezen

Op welke frequentie oscilleert hij?

Als de over-alltegenkoppellus oscilleert, zou je de 150 pF Millercondensator kunnen verhogen. Als het een lokale oscillatie is, zou je een basistopper kunnen proberen - weerstand of ferrietkraal met hoge verliezen.

Reageer op dit bericht

174 keer gelezen

100 pF parallel aan de Miller C geplaatst. Einde oscillatie.
Dank!
Gertjan

Reageer op dit bericht

121 keer gelezen

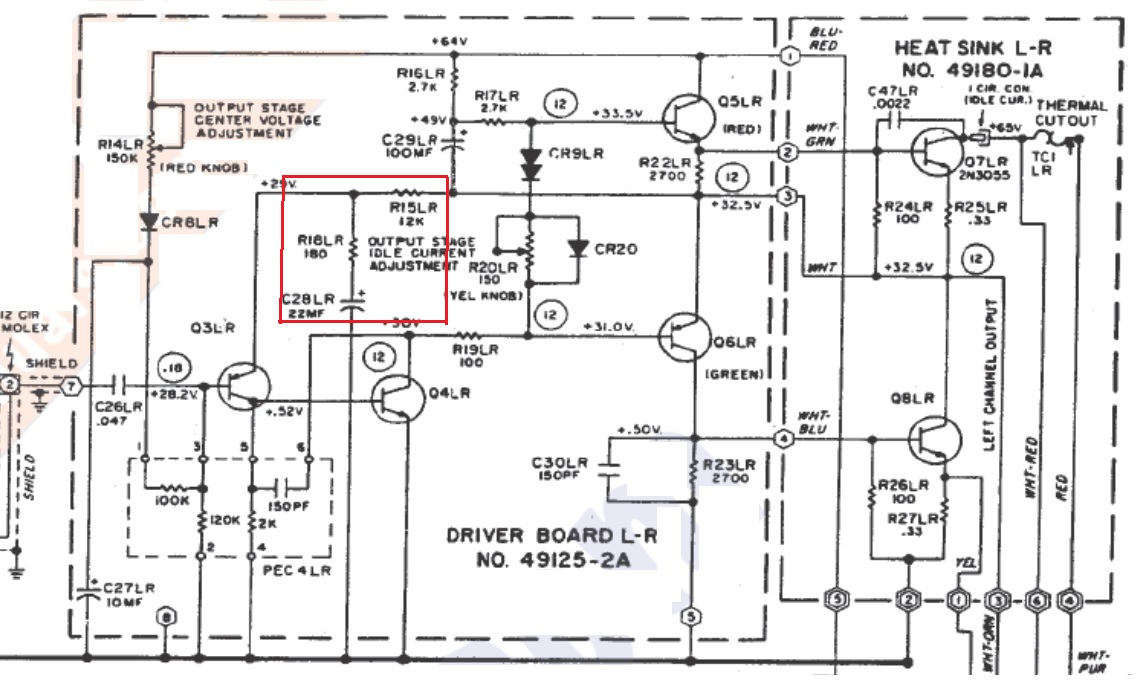

De versterking wordt bepaald door de weerstanden R15 (12k) en R18 (180). De elco C28 is voor de wisselspanning een kortsluiting. Je zou het volgende kunnen proberen:

1) R18 verlagen; bijvoorbeeld 100 Ohm parallel. De versterking van je versterker neemt dan toe, maar de rondgaande versterking neemt af.

2) Parallel aan R15 een condensator tussen de 100pf en de 1000pf. Dit geeft een fasecorrectie in de hoge frequenties voor de gesloten lus. Eventueel een weerstand van ongeveer 10% van R15 (dus 1k tot 1k2) in serie met deze condensator zetten. Dit voorkomt dat de fasecorrectie voor de zeer hoge frequenties te sterk wordt.

3) Parallel aan C28 een condensator van 100nf plaatsen. De elco zou te veel inductie kunnen hebben voor hoge frequenties, en dat wordt dan door de 100nf kortgesloten.

4) De andere kleine C's, zoals reeds genoemd, aanpassen.

Piet

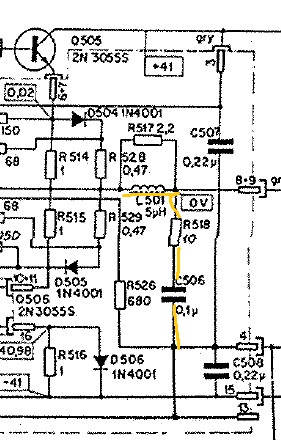

[image]
