70FC455 (Toestel of techniek)

door doktordirk , Noordbeemster, 04-12-2025, 14:53 (4 dagen geleden)

Ben weer wat verder met dit cassettedeck.
Het niet opspoelen tijdens afspelen zat hem in een te laag voltage op de spoelmotor.
Ook waren de contactstrips op de collector wat beschadigd doordat het anker hier wat te dicht op liep (slijtage of een ontbrekend stukje steun onder de motoras??)
Misschien ook gekomen door het opdrukken van een tandwieltje, ik weet het niet.
Ook heb ik de motorspanning iets verhoogd mbv een diode in serie met een zener die de opspoelspanning bepaalt.
Als de cassette aan het einde was haperde het opspoelen soms even waarna de recorder uitschakelt, dit is nu verholpen.
Misschien moet het nieuwe tandwieltje nog in lopen?
Ook omschakelen van links naar rechts verliep niet vlekkeloos.
Bleek er nog een veertje te missen, zelf maar gebogen uit een stukje verenstaal en dat lijkt wat beter te gaan als je het deck tenminste wel recht op zet!
Dan werkt de zwaartekracht tenminste nog wat mee.
Waar ik nu nog tegen aan loop is een klein verschil met het schema dat in omloop is.
Er is een diode stuk net op de plaats waar de print af wijkt tov het schema.

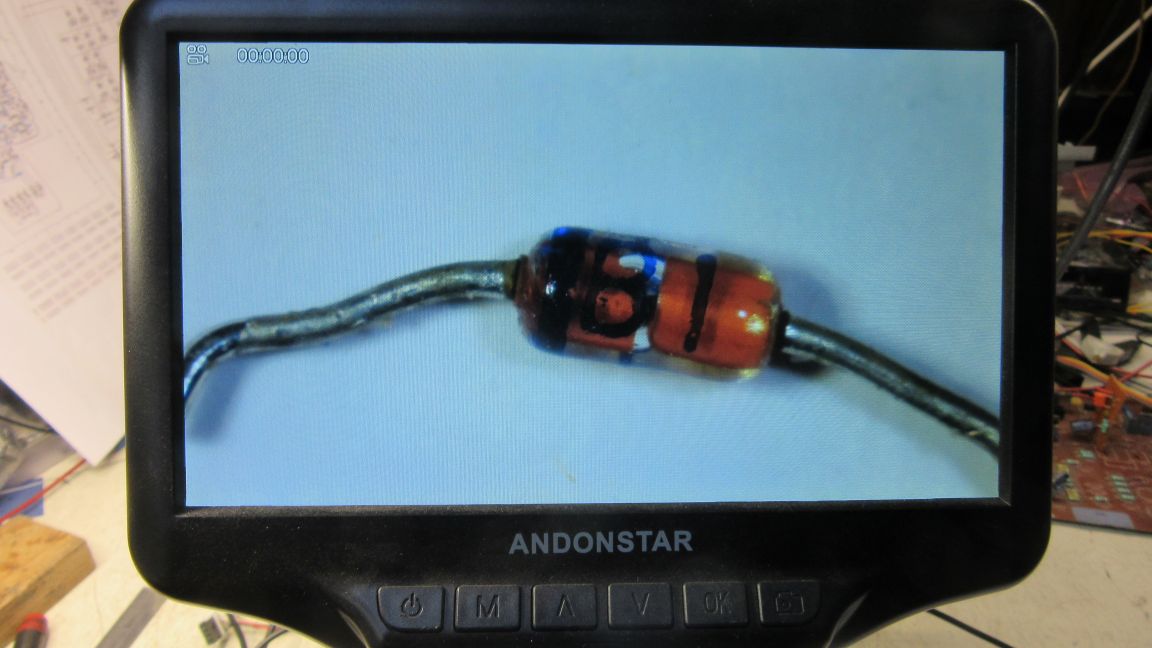

De diode heeft als opschrift 5, en aan de andere kant B1.

Misschien een 5.1v zener?
Zit tussen aarde en een aansluiting met de afstandbediening van de versterker.
Kan zijn dat er wijzigingsbladen in omloop waren, maar die heb ik nog niet kunnen vinden.

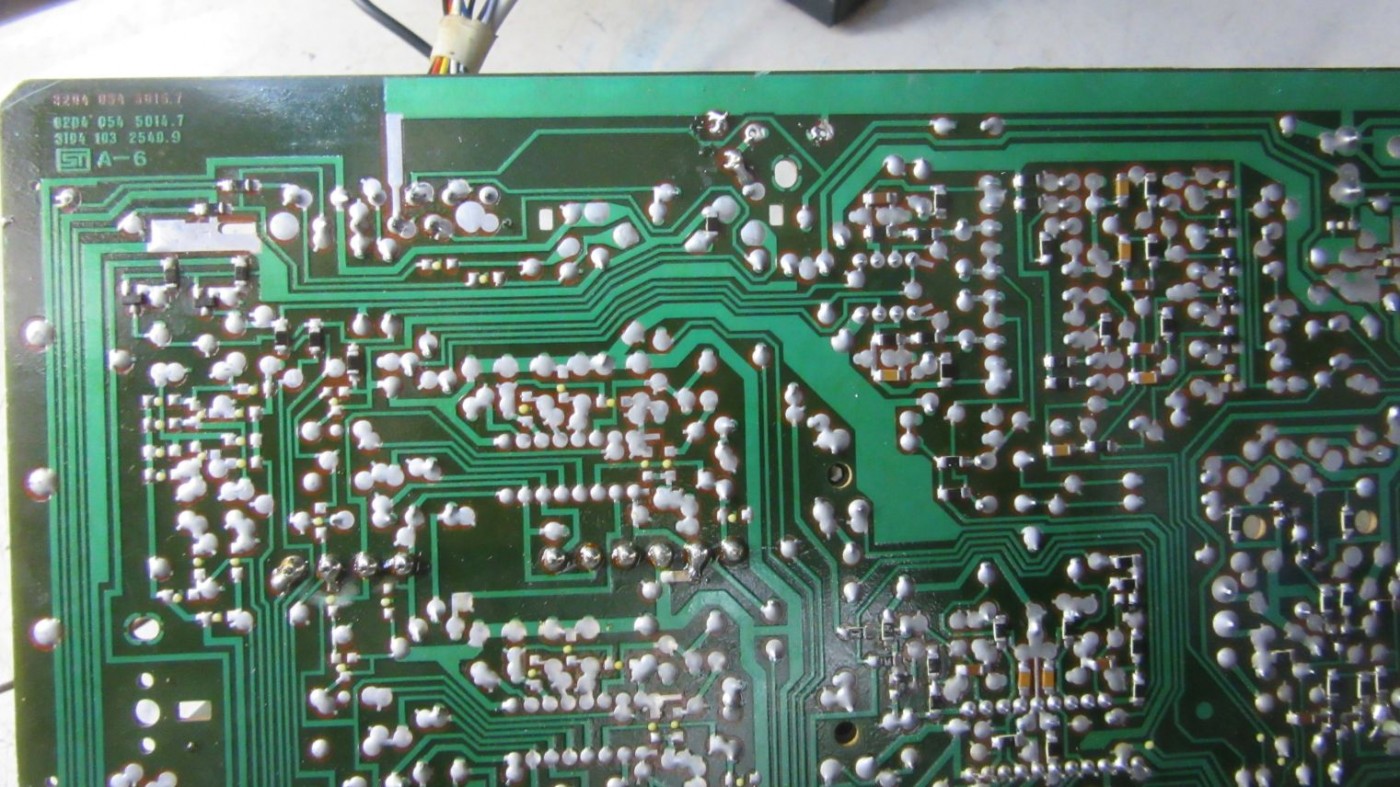

Dit is een deel van de print.

Achter nummer 2540 staat.9 wat er niet staat op de papieren versie, een aanpassing dus.

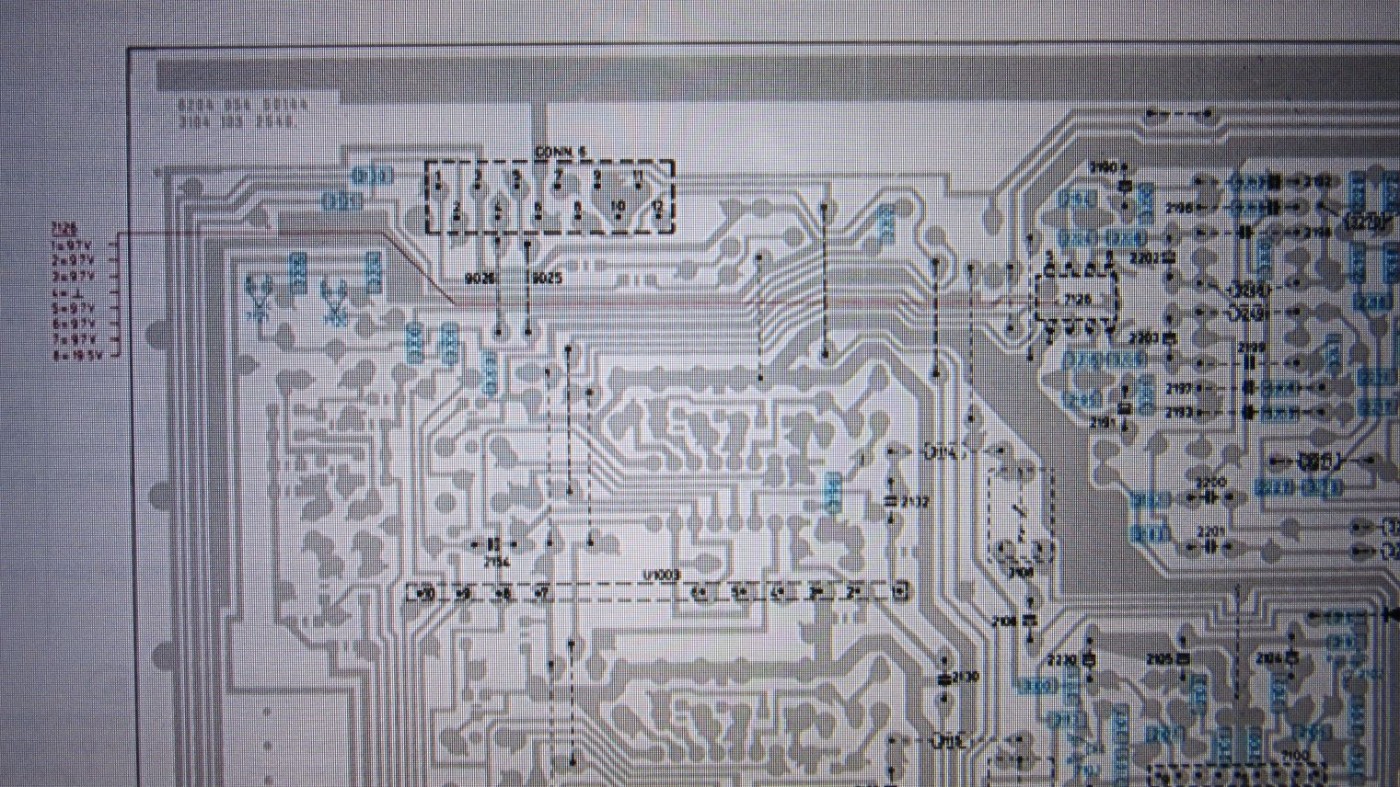

En dit van het schema.

Pen 9, 10 en 11 zin aan elkaar verbonden, en loopt naar een andere stekker, waar in dit geval een draadje is weggeknipt.
Ook is een extra printje met 1 transistor en een paar r's en een c toegevoegd, de functie is mij onbekend.

Dirk.
