's wat anders: Een rhythm box van Orla 70-er jaren (Algemeen)

door ARV , 29-12-2025, 19:46 (2 uur en 15 minuten geleden)

Best forum.

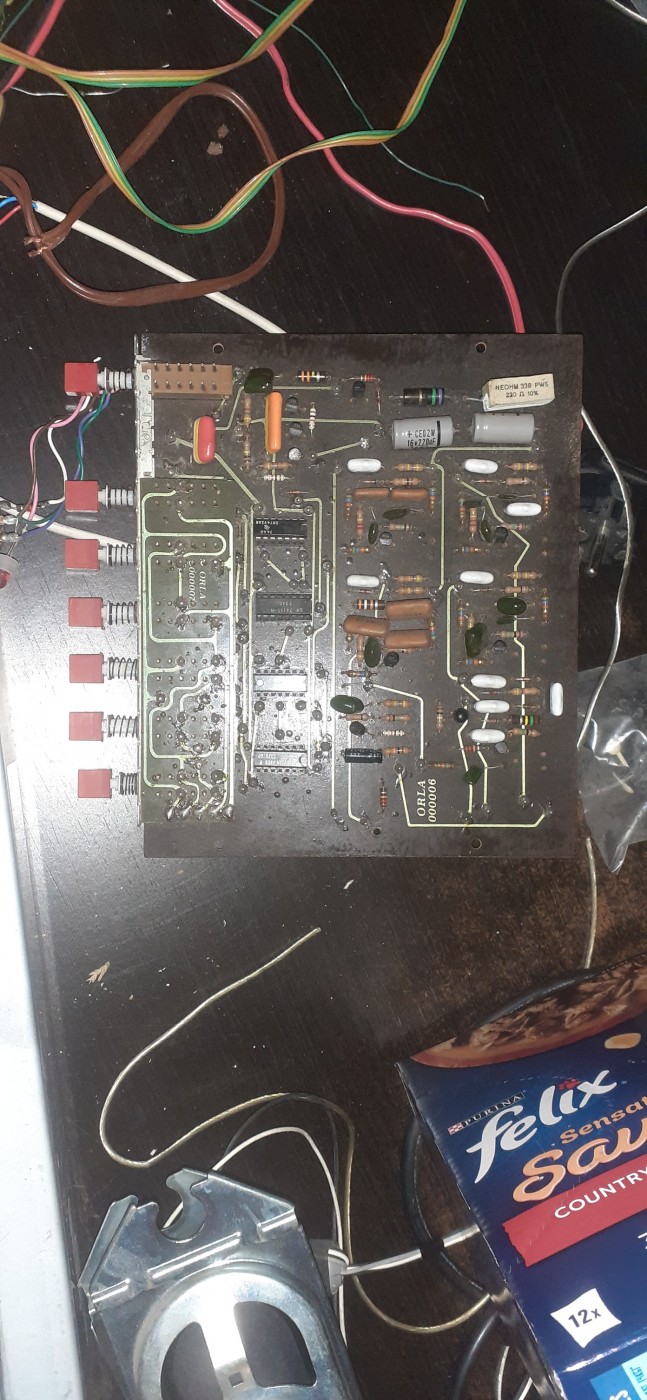

Ik heb een printplaat met rhythm box uit -waarschijnlijk- een ORLA tiffany IV (1970s). Komt ook nog geluid uit. Ik heb geprobeerd het schema te re-engineeren maar dat valt voorwaar niet mee.

Op de PCB staat ORLA 000006
Op de piggy bag PCB (met de schakelaars) staat ORLA 000007

Plan is om m in een behuizing te bouwen en te gebruiken voor mijn muzikale carriere

Nu de vragen:

- Heeft iemand het SCHEMA van (specifiek) deze rhytm box?
- de ruisgenerator -voorzover ik die kan identificeren- heeft als bron een halfgeleider met 3 pootjes. Op de behuizing staat: S34746 301

Op de bekende zoekmachines gezocht naar dit component maar geen resultaat.

Ik vermoed een transistor of een FET. 1 vd pootjes is niet aangesloten, een 'normale' opzet om witte ruis te maken. Zal deze eerdaags eruit solderen en doormeten, ik heb het vermoeden dat ie stuk iw want geen normaal bekken geluid.

Voor diegenen die niet bekend zijn met rhytms box: vaak worden de bekkens vh drumstel met een ruisgenerator plus --> modular filter gegenereerd. 'tssj-tat-te-tssj-tat'
