RegistrerenPhilips Pionier II met TA7642 schakeling (Algemeen)
door gbr
, 08-01-2026, 14:37 (51 dagen geleden)
Een tijdje geleden heb ik, in navolging van Ben uit Waddinxveen, mijn Pionier III voorzien van een TA7642 om de ontvangst en gevoeligheid te verbeteren daarbij gebruikmakend van de oorspronkelijke batterijspanning van 4,5V. Dat is goed gelukt want nu ontvang ik (ook) overdag minimaal 4 zenders zonder antenne.
Ik vroeg mij af of een dergelijke schakeling met veel lagere batterijspanning, slechts 1,5V, ook te realiseren was voor de Pionier II. Op internet vond ik een schakeling bedoeld voor een batterijspanning van 1,5V. Dat heb ik op een printje gebouwd en geïntegreerd in de Pionier II. Met deze schakeling ontvang ik ook overdag 4 zenders.

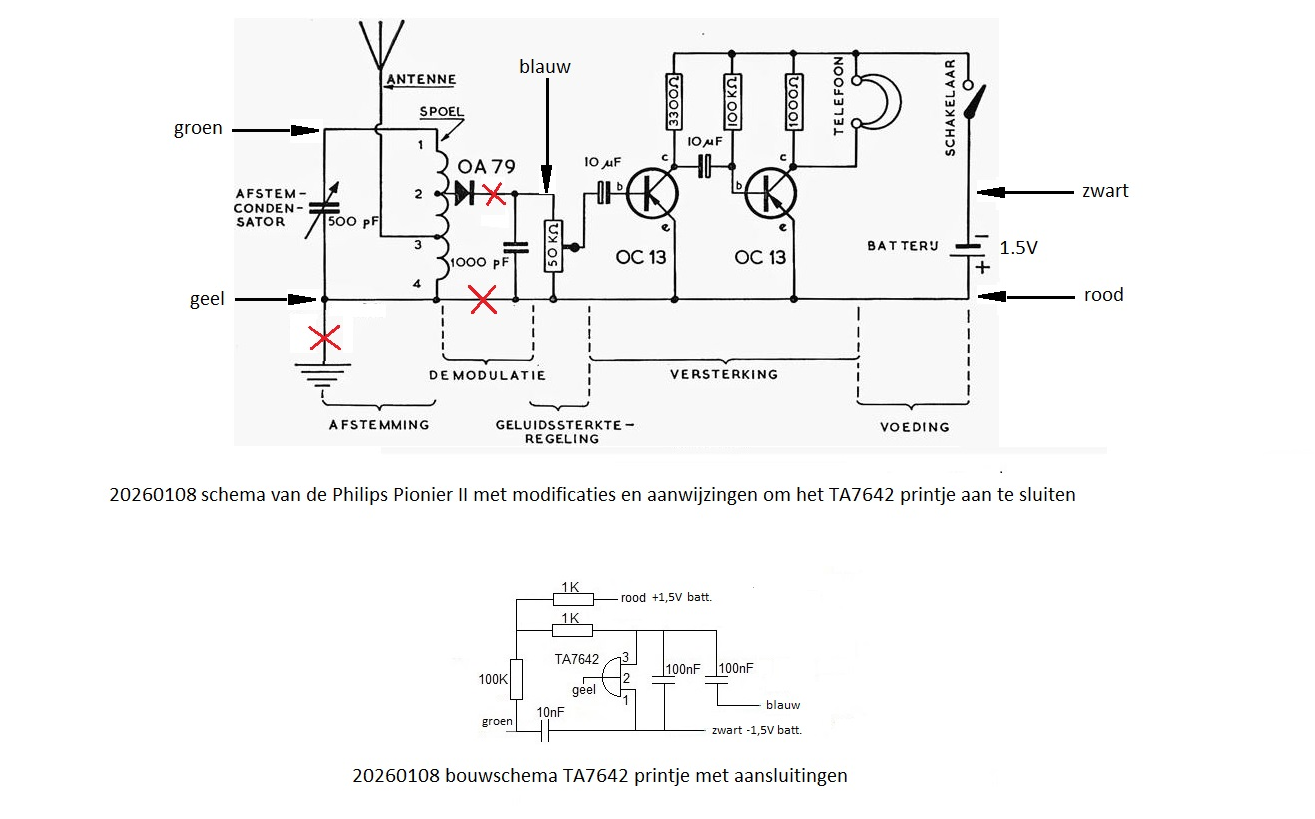

Zie hieronder het Philips Pionier II schema met benodigde onderbrekingen en aansluitingen om het TA7642 aan te sluiten.
![[image]](images/uploaded/20260108133654695fb2f68477a.png)
Philips Pionier II met TA7642 schakeling
door Henk Waardenburg , Doesburg, 10-01-2026, 22:36 (49 dagen geleden) @ gbr
Hallo René,
Ik heb in 2022 een gelijksoortige schakeling gemaakt met dien verstande dat het audio-deel bij mij rond een TAA 300 ic is opgebouwd.
De TAA300 heeft echter minstens 9V nodig zodat er 2 batterijen in het apparaatje zitten.
Ik heb zo krachtige luidspreker ontvangst van flink wat zenders, zeker in de avond.
Op de ferrietstaaf heb ik ook een LG-spoel die omschakelbaar is met de MG-spoel.
De LG ontvangst is ook best goed.
De TA7642 ic's hebben wat spreiding in de prestaties.
Het variabel maken van de weerstand aan punt 3 geeft een soort afregelmogelijkheid die heel effectief is.
Veel plezier met dit bijzondere ontvangertje.
Henk
Philips Pionier II met TA7642 schakeling
door gbr , 11-01-2026, 12:12 (49 dagen geleden) @ Henk Waardenburg
Hallo Henk,
dank je voor je reactie.
Ik wilde de ontvangst(gevoeligheid) van Pionier I, II verbeteren zodat er weer zenders te beluisteren zijn. Daarbij was het idee om de oorspronkelijke voedingsspanning, voor de Pionier II 1,5V en de Pionier III 4,5V, te handhaven zonder daarbij het audiovermogen of audiokwaliteit te verbeteren. Voor mij is dat audiovermogen voldoende zoals het is.
Het toepassen van een TAA300 met 1 watt uitgangsvermogen is een verbetering van het oorspronkelijke uitgangsvermogen. Het idee om LG spoel op de ferrietkern te schuiven, vind ik een leuk idee dat ik ga uitproberen.
Inderdaad heb ik gemerkt dat de TA7642 IC's wat spreiding in de prestaties hebben.
Bij het maken van de provisorische schakeling heb ik ook wat geëxperimenteerd met de weerstand aan punt 3. Ook heb ik de terugkoppelweerstand van 100K direct op pen2 geplaatst maar dat gaf (voor mij) geen merkbare verandering / verbetering. Dus zit de 100K weer op de plaats zoals in het schema te zien is. De huidige schema waarden gaven het beste resultaat.
Het was leuk om te doen en het resultaat te horen.
