schema PM5565 (Gezocht)

door Doeve @, Borgercompagnie, 30-01-2026, 19:20 (15 uur en 7 minuten geleden)
Gewijzigd door Doeve, 30-01-2026, 19:27

Na op de toetsen te zijn getikt nu het zelfde als op het andere forum.
[image][image][image]
Ik heb deze PM5565 nu zo'n 30 jaar in gebruik en nu treden er problemen op.

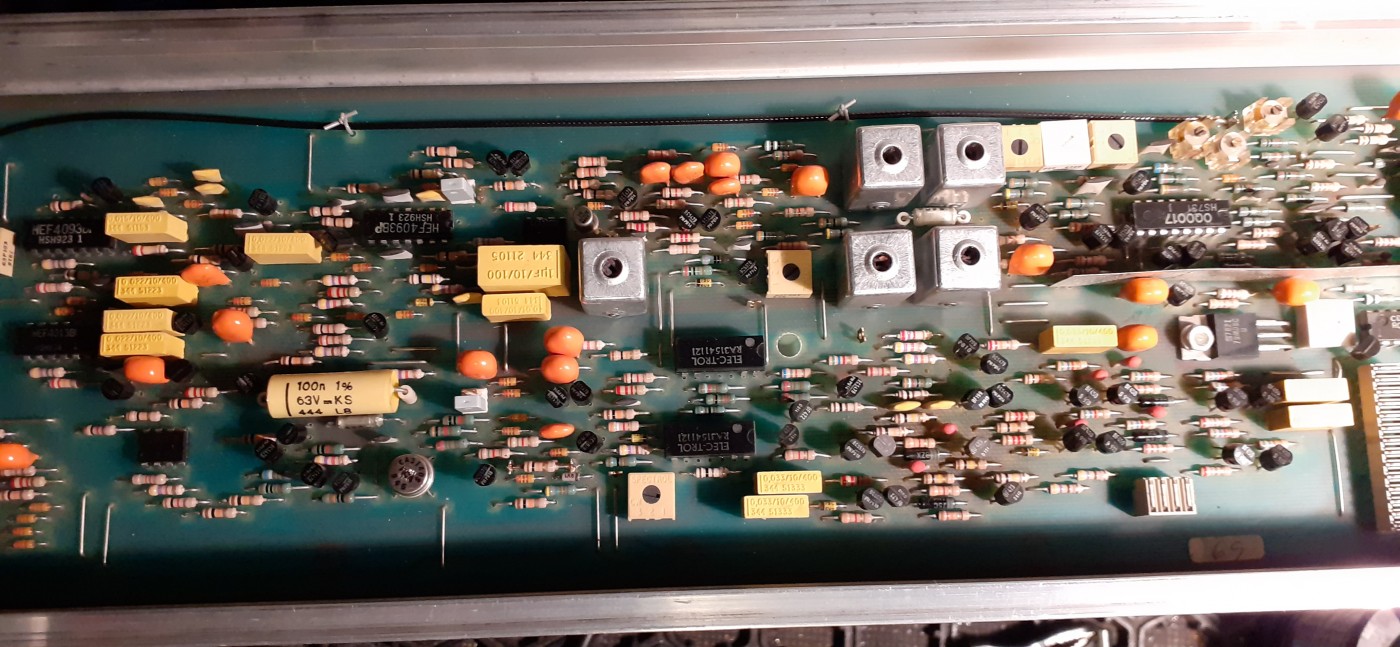

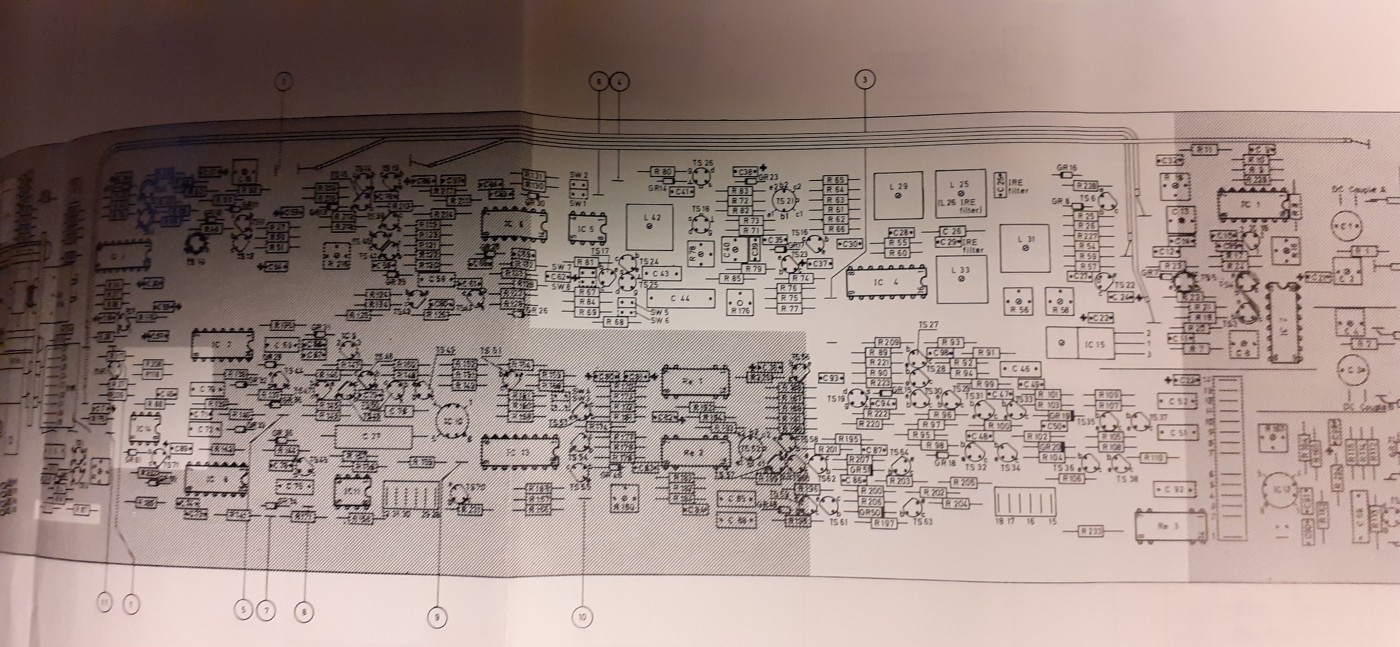

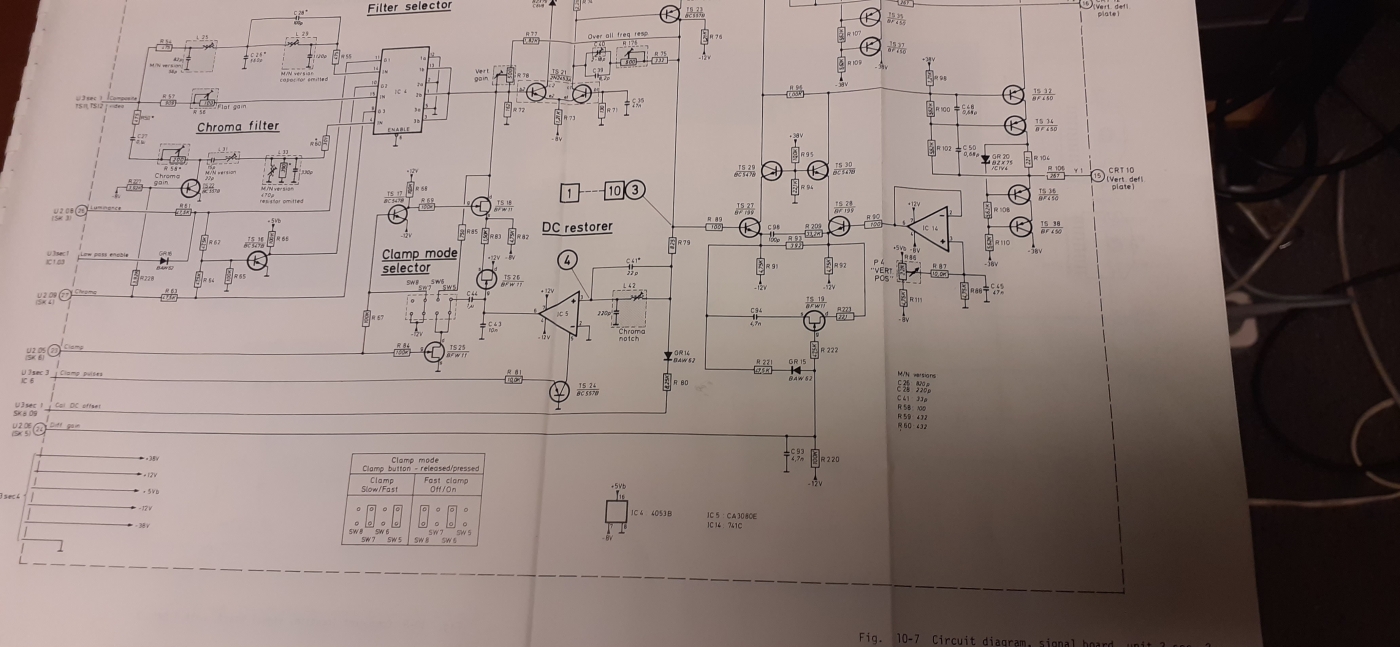

Het beeld is of normaal of zit boven in. Dat los ik wel even op kan toch niet moeilijk zijn dacht ik. Het probleem is dat het service manuaal wat er destijds bij gekocht is niet overeen komt met het app. Het schema is anders en de print layout ook. zie foto. Is er iemand onder ons die het juiste heeft zou daar blij mee zijn.OP ic 14 PEN 7 MEET IK O VOLT (VOLGENS SCHEMA +17 VOLT en op pen 4 0volt) OOK TE VINDEN OP hef4053 MAAR DIE ZIT ER NIET IN. "vert pos regelt wel"
Een schema wat klopt zou welkom zijn.
Dank alvast.
Henk

--
HJD

Reageer op dit bericht
  117 keer gelezen

schema PM5565

door Maarten Bakker ⌂ @, Haarlem/Delft, 30-01-2026, 19:30 (14 uur en 57 minuten geleden) @ Doeve

Het schema zal afhangen van het uitvoeringsnummer /xx achter het typenummer of als dat er niet op staat soms de eerste 2 cijfers van het serienummer. Kun je eventueel een foto maken van het typeplaatje?

Reageer op dit bericht
  102 keer gelezen

schema PM5565

door Maurice ⌂ @, Dordrecht, 31-01-2026, 09:50 (37 minuten geleden) @ Doeve

Schema wat je hebt is IC14 pin 7 +12V en pin 4 = -8V

Maar goed is anders dus wordt al lastig,
Begin met datasheets enkele ICs op te zoeken en begin dan met de voeding van ICs.
Ik denk namelijk dat je gevonden IC14 niet een zelfde IC14 is als in schema.

Je schema is nu alleen bruikbaar voor idee als ongeveer de opbouw en de blok schema's.
Principe zal identiek zijn, alleen in jouw versie enkele deelschakelingen anders opgebouwd.
