"Beste forumleden, ik heb onlangs bij een partij een interessant setje gevonden: een Japans DTK Turbo 10 (PIM-TB10-Z) XT-moederbord met daarbij deze losse 8-bit ISA harddisk-controller. Ik probeer de fabrikant en het type van deze kaart te achterhalen. Ik heb geen idee of de controller en het moedeboard bij elkaar hebben gehoord.
Wat mij opvalt aan de kaart:

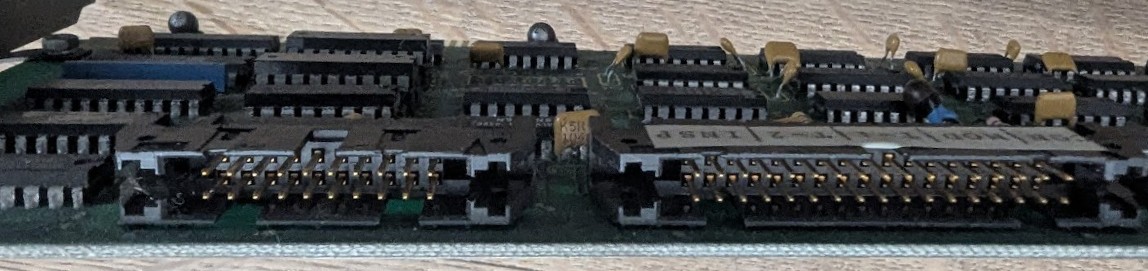

Aansluitingen: Er zitten slechts twee headers op de rand: 1x 34-pins (Control) en 1x 20-pins (Data). Er is geen floppy-aansluiting aanwezig.
Chips: (bijna) alle chips op de kaart zijn vastgesoldeerd. Er is geen voetje (socket) aanwezig voor een eigen BIOS-chip of Option ROM.

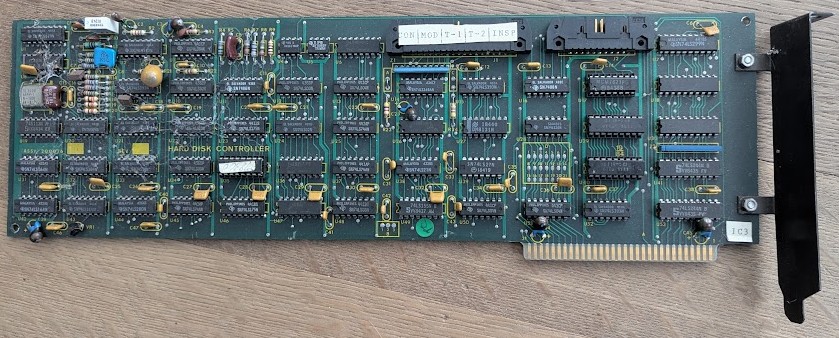

Opschriften: Op de printplaat staan de woorden 'HARD DISK' en 'CONTROLLER' geëtst, maar een merknaam of FCC-ID ontbreekt. Onder het woord 'CONTROLLER' zit één afwijkende, chip met label (tekst niet leesbaar, lijkt op een datum)
Sticker: Op de 34-pins connector zit een kleine witte sticker met de tekst: 'ROM MOD 7-1 T-2 1817'.
Omdat de kaart geen eigen BIOS-chip heeft, vermoed ik dat dit een 'dumb' controller is die ofwel specifieke drivers nodig heeft, of bedoeld was voor een systeem dat de aansturing al in de moederbord-BIOS had zitten (zoals een vroege AT).
Herkent iemand deze specifieke lay-out of dit type controller? Alle informatie over de fabrikant of de werking in een XT-kloon is van harte welkom! Alvast bedankt voor het meedenken."

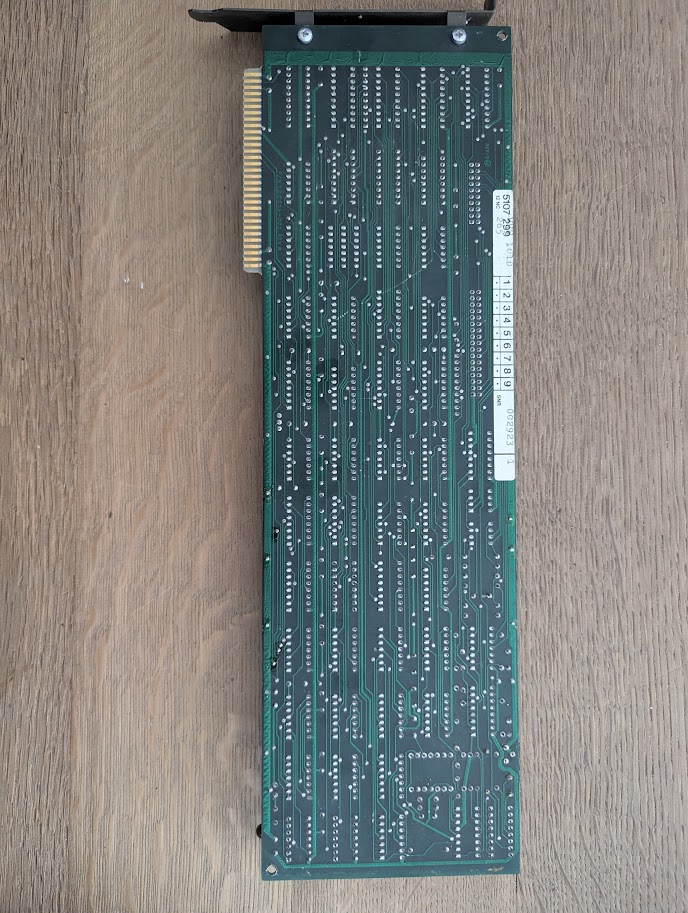

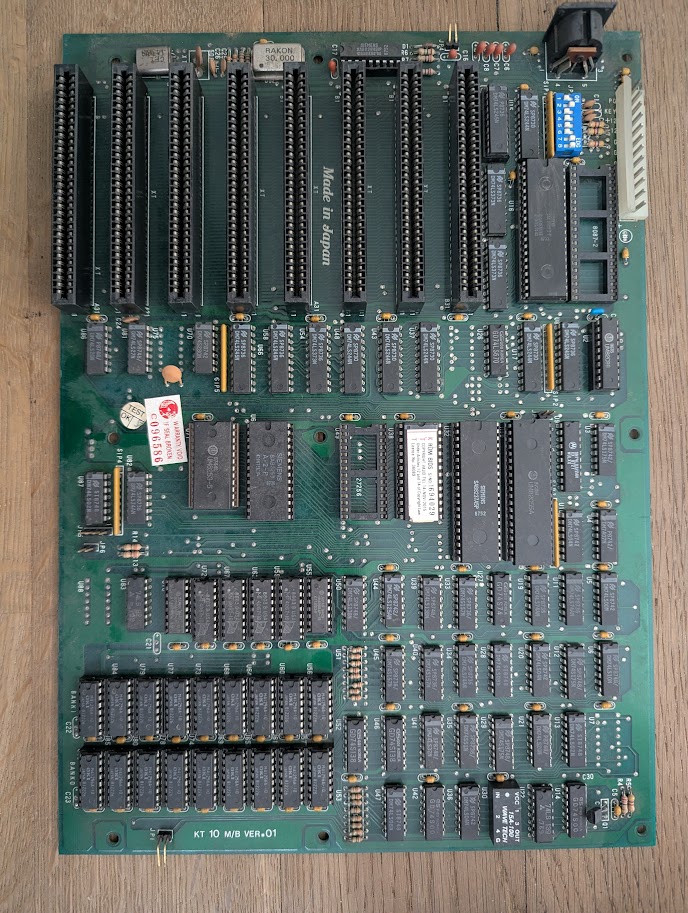

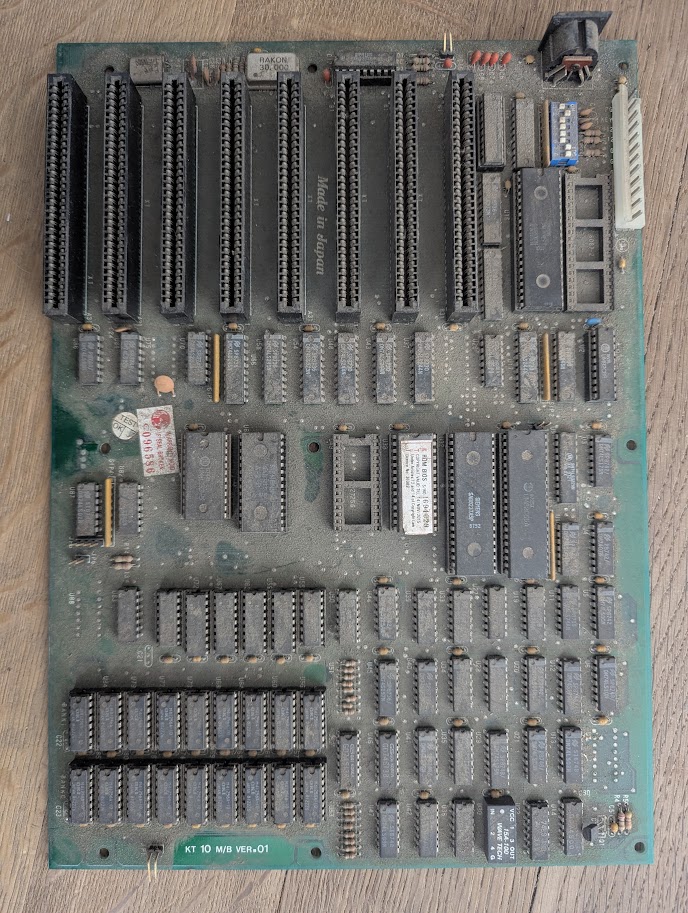

Foto s van de harddisk controller en het moederboard, zoals binnen gekomen en na reiniging (kwastje en compressor),
